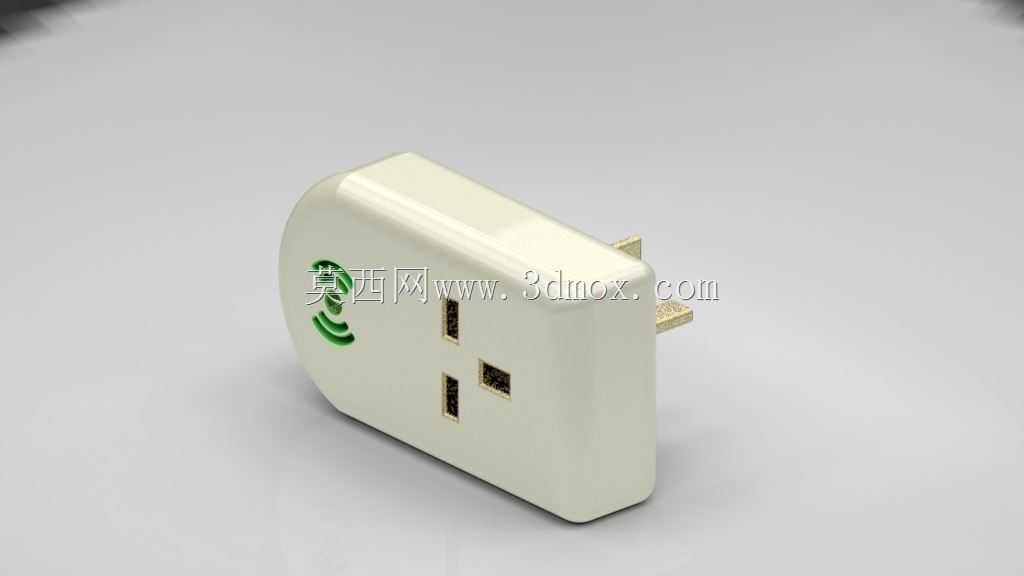

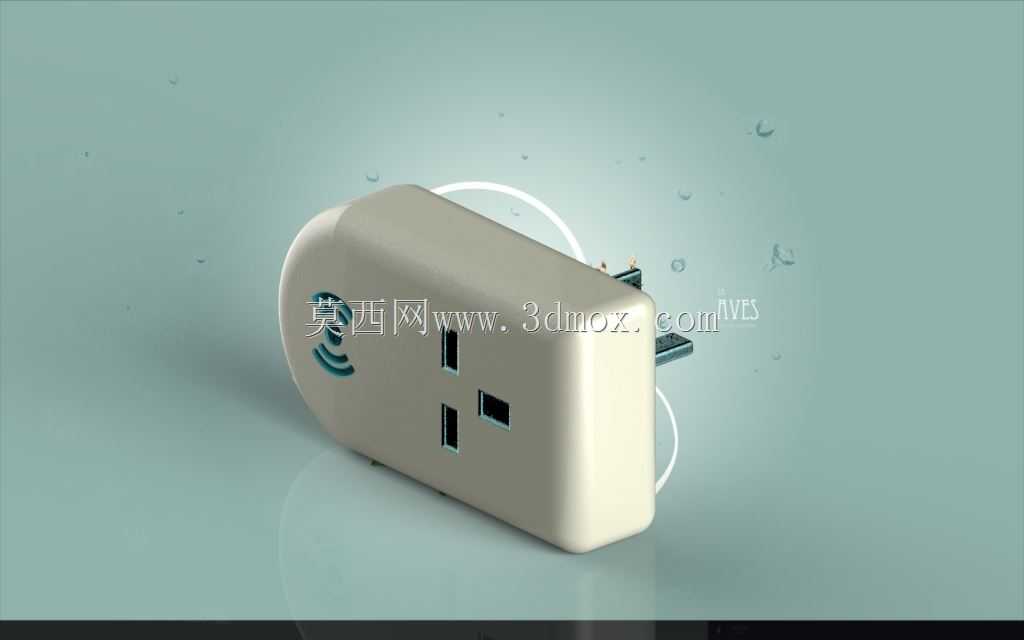

集成驱蚊功能的三孔插座外壳结构设计

日常居家场景里，墙面插座往往仅承担取电功能，而夏季驱蚊的小型电器又需要额外占用插位，不少家庭会出现插位紧张、电器堆叠的问题，这款集成驱蚊模块的三孔插座外壳，正是针对这类日常使用痛点做的结构整合设计。从实际使用场景出发，产品直接适配常规86型墙面暗装底盒的安装边界，外壳整体外轮廓做了圆角过渡处理，避免直角磕碰的同时，也适配注塑生产的脱模工艺要求，外露面没有多余的凸起结构，插拔插头时不会出现结构干涉。外壳上的三孔插座位严格遵循国标插孔间距要求，预留的插拔空间足够容纳常规三脚插头的插入深度，不会出现插头无法完全插合的情况。集成的驱蚊模块安置在外壳侧部的独立腔体内，和插座的强电腔体之间做了隔断筋位设计，既避免驱蚊模块发热影响强电部件的绝缘性能，也能让驱蚊成分的挥发通道避开插孔区域，不会出现挥发物堆积在插孔内造成接触不良的问题。设计过程中优先考虑了装配的便利性，外壳的上下壳采用卡扣加少量螺丝的固定方式，卡扣位置均匀分布在壳体四周边缘，合壳后缝隙均匀控制在0.1mm以内，既满足日常使用的防尘要求，也不会出现壳体翘边的情况。驱蚊模块的腔体预留了更换驱蚊片的开口位置，开口处做了小尺寸的翻盖结构，翻盖和壳体之间通过薄壁塑料铰链连接，不需要额外加装金属转轴，减少装配零件数量的同时，翻盖的开合寿命也能满足日常多次更换的使用需求。外壳的壁厚均匀控制在2mm，插套固定柱的位置做了局部加厚处理，避免插拔插头时的应力造成壳体开裂，进线孔的位置预留了标准的护线套安装位，适配常规的墙面布线进线尺寸，不需要额外做开孔改造就能直接适配多数家庭的现有布线环境。从结构安全角度考虑，强电腔体内部的筋位将火线、零线、地线的插套位置做了物理分隔，避免安装过程中导线错位造成的短路风险，壳体材料选用常规的阻燃ABS材质，外壳表面做细磨砂处理，既不容易残留指纹污渍，也能提升日常触摸的手感。
