侧装式可口可乐标识灯箱结构设计

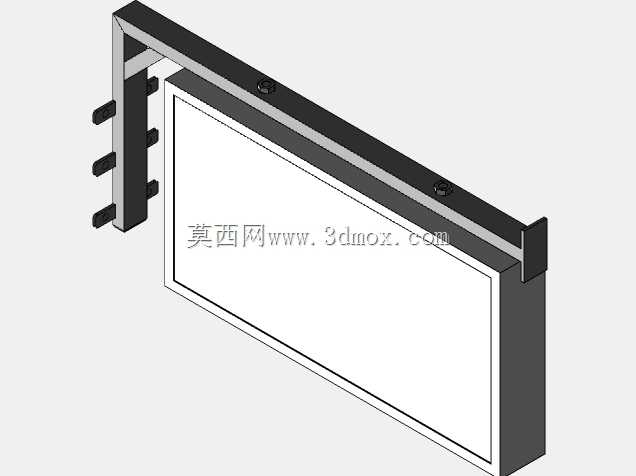

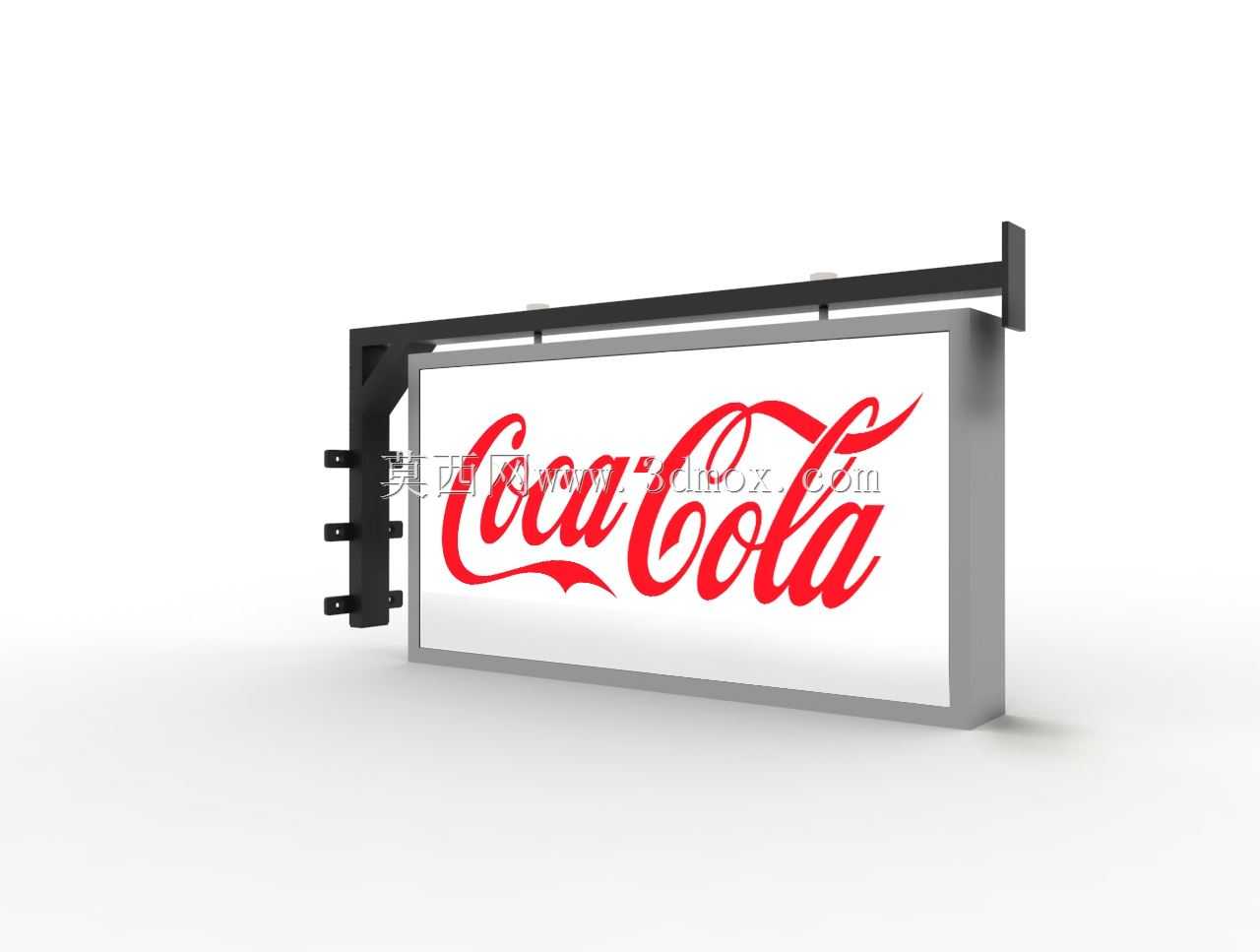

这款侧装式户外标识灯箱，主要应用于临街商铺外墙、商业街区侧墙、连锁门店外立面的品牌标识展示场景，区别于常规顶装或落地式标识，侧装结构可充分利用建筑立面的侧向空间，在街道人行视角范围内形成清晰的视觉展示面，无需占用地面通行区域，也不会对门头上方的管线、檐口结构造成干涉。从结构设计逻辑来看，整套构件分为侧装固定支架、灯箱外框、画面承载面板三个核心部分，侧装支架采用L型悬挑结构，靠墙侧设置三组横向排布的固定耳板，每个耳板预留螺栓安装孔，可直接通过膨胀螺栓与建筑混凝土墙面或钢结构立柱固定，悬挑臂与灯箱框体的连接位置设置上下两组吊挂点，将灯箱的整体重量均匀传递到支架上，避免单点受力造成的框体变形。灯箱外框采用折边型材结构，边框截面做了内凹导水槽设计，可在雨天将框体表面积水顺着侧边导流排出，避免雨水渗入框体内部侵蚀内部照明组件，框体与支架的连接位置设置了微调长孔，安装时可根据现场墙面的平整度调整灯箱的水平度，保证安装后画面处于水平垂直状态。画面承载区域采用透光面板设计，面板嵌入框体的卡槽内，四周设置密封胶条，既可以固定面板，也能阻挡户外的灰尘、蚊虫进入灯箱内部，减少后期维护清理的频次。从安装边界来看，支架靠墙侧的固定区域需要预留足够的平整安装面，悬挑长度控制在合理范围内，避免过长的悬挑造成支架受力过大产生挠度变形，灯箱整体的厚度控制在较薄的尺寸区间，既保证内部有足够的空间容纳照明组件，也不会因为过于突出墙面造成通行剐蹭风险。在实际使用场景中，这类侧装灯箱的可视角度覆盖了街道斜向人行与非机动车通行视角，相比正对着门头的标识，能让更远距离的沿街行人捕捉到品牌标识信息，支架的黑色喷塑处理与银色灯箱框体形成视觉对比，既保证结构强度，也能适配不同风格的建筑外立面，不会因为支架过于突兀破坏整体立面视觉效果。设计过程中针对户外使用场景，所有金属构件的连接位置都做了防松处理，固定螺栓采用防松垫片配合，避免长期户外受风载震动造成螺栓松动，框体的边角位置做了圆弧过渡处理，避免安装和后期维护过程中尖锐边角造成磕碰伤害。
