椭圆齿轮与圆形齿轮啮合传动机构

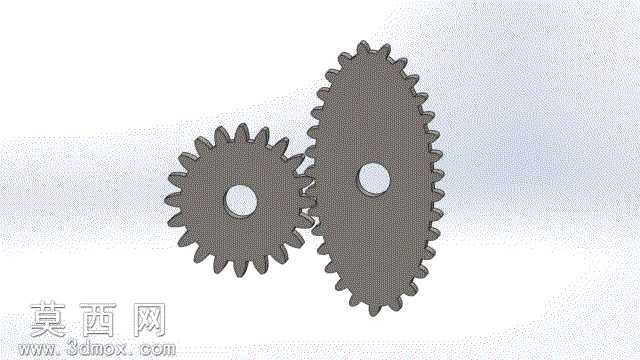

本作品为非圆齿轮与圆形齿轮组合的啮合传动机构三维模型，建模过程严格遵循齿轮啮合的几何原理，先通过参数化设计确定标准圆形齿轮的模数、齿数、压力角等核心参数，完成渐开线齿廓的精准绘制，再针对椭圆齿轮的特殊轮廓，以椭圆节曲线为基准，按照齿距均匀分布的原则推导每个轮齿的位置与齿形参数，保证两个齿轮啮合时节曲线始终保持纯滚动接触，无运动干涉问题。建模阶段对轮齿的齿顶高、齿根高、齿厚等参数做了统一规范，两个齿轮的中心安装孔做了同轴度约束设计，可适配标准传动轴的装配需求，整体结构无多余冗余特征，所有倒角、圆角细节都按照机械加工的常规工艺要求设置，避免出现应力集中的尖锐结构。材质渲染上采用了哑光金属质感的材质表现，模拟钢制齿轮的表面磨砂处理效果，通过光影调整清晰展现轮齿的啮合间隙、齿面轮廓细节，直观呈现两个齿轮的装配位置关系。设计思路上，该机构利用椭圆齿轮的变传动比特性，搭配定传动比的圆形齿轮，可实现输出端的周期性变速运动，能够应用于需要非匀速传动的特殊机械设备中，建模过程中反复校验了不同啮合位置的齿侧间隙，确保机构运转时不会出现卡滞、脱齿的问题，每个轮齿的受力接触面都做了贴合度优化，可直接用于后续的运动仿真分析、工程图导出以及3D打印样件验证，模型的参数化特征保留完整，可根据实际传动需求调整椭圆的长短轴比例、齿轮模数、齿数等参数，快速衍生出不同规格的同类型传动机构。
