沙质复合自然冷却储水罐结构设计

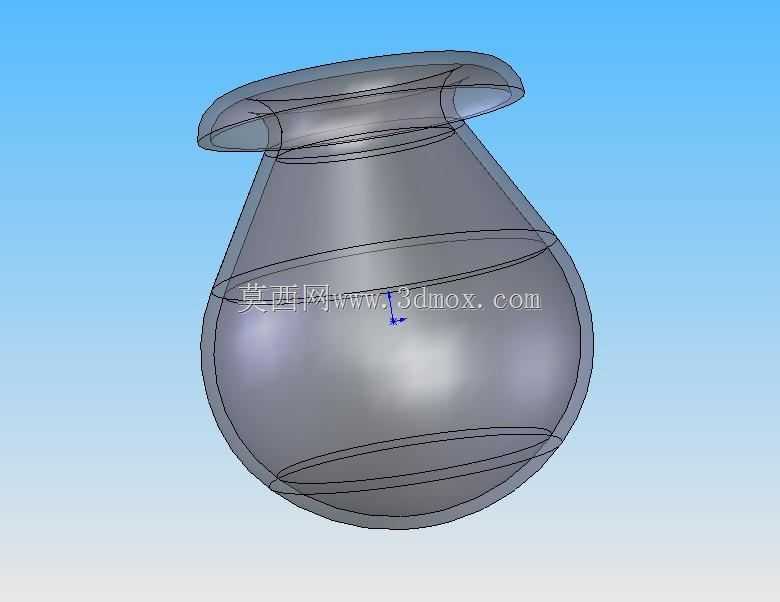

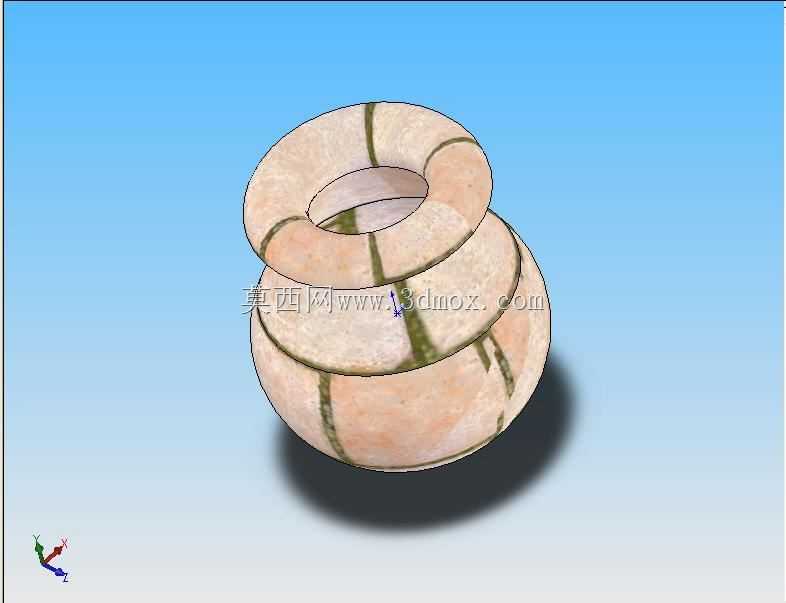

这款冷却储水装置的核心应用场景聚焦于无电力供应的户外作业、偏远乡村夏季饮用水冷却、野外临时驻点的低温储水需求，完全依托物理蒸发原理实现降温，无需外接能源供给，适配缺乏制冷设备的使用环境。从功能特性来看，装置采用双层嵌套式罐体结构，内层为储水腔，外层填充沙子与土壤的多孔混合介质，使用时仅需向外层介质加注适量清水，水分通过多孔介质的孔隙向外渗透蒸发，带走内层储水腔的热量，可在环境温度35℃左右的条件下，将内层储水温度维持在20℃上下，降温过程无运动部件，不存在机械故障风险，长期使用仅需定期补充外层介质的蒸发耗水，维护成本极低。设计阶段优先考虑了民用场景的加工可行性，整体采用回转体造型，上下分为两个同轴环形腔体，顶部开设环形注水口，既方便向内层储水腔加注待冷却的水体，也可直接向外层沙土层补充蒸发损耗的水分，罐体最大外径控制在280mm，整体高度320mm，内层储水腔有效容积约5L，完全满足3-5人单日的凉饮储水需求，底部为平面支撑结构，无需额外安装固定支架，可直接放置于平整的地面、石台表面，无特殊安装边界要求，适配各类户外摆放场景。结构细节上，外层沙土层的厚度控制在35mm，既保证了足够的介质储水容量维持连续蒸发降温时长，也避免罐体整体过重不便于搬运，罐体壁面采用透气陶质材质，既可以阻挡外层沙质介质泄漏，又能保证水分顺利渗透到外表面实现蒸发换热，顶部的环形收口结构可减少内层储水的敞口面积，降低外界灰尘落入储水腔的概率，同时减少内层水体自身的无效蒸发。不同于常规电力制冷的储水设备，该装置完全依靠自然物理原理实现冷却，制造成本仅为常规小型制冷饮水机的十分之一不到，且不存在制冷剂泄漏、电路故障等问题，在干旱缺电的高温区域具备极强的实用价值，建模过程中对回转体的曲面过渡做了平滑处理，避免罐体出现应力集中的尖角结构，即使采用手工陶土烧制的加工方式也能顺利成型，无需复杂的模具或机加工工序，适配小规模手工生产的加工条件。
