汽车传动端盖壳体结构设计

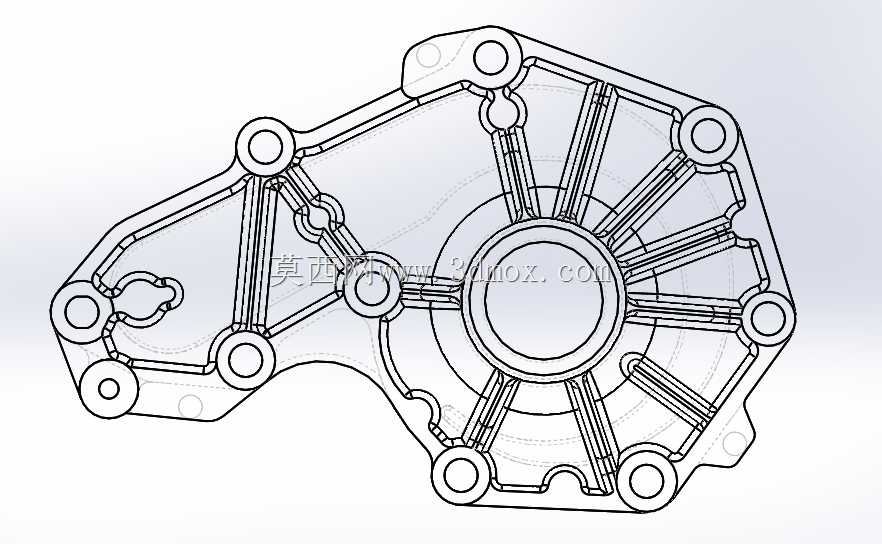

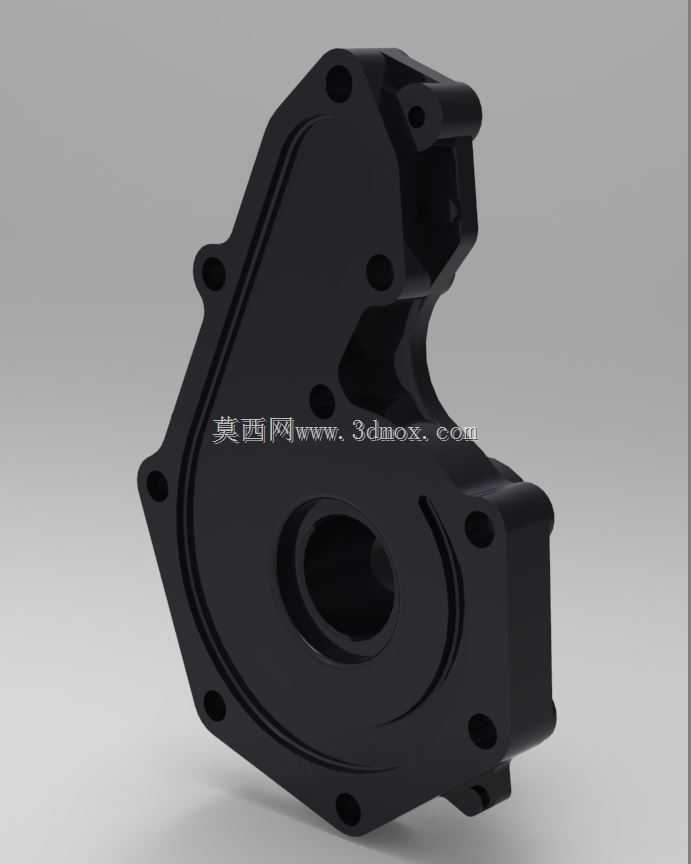

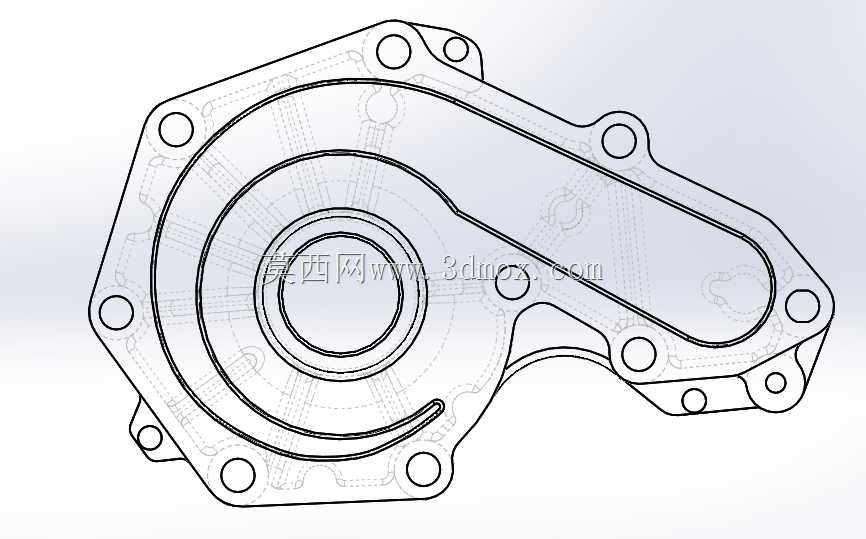

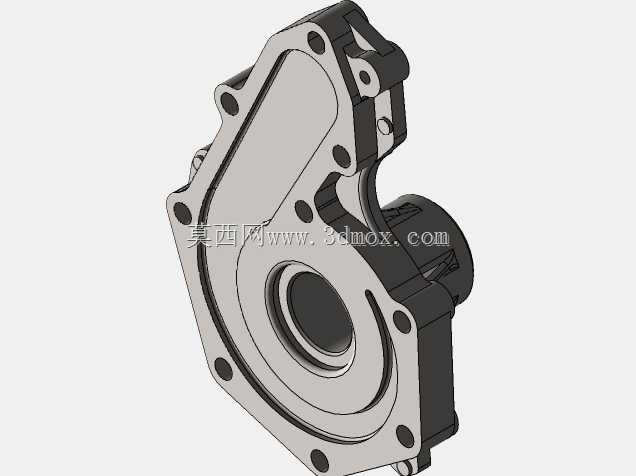

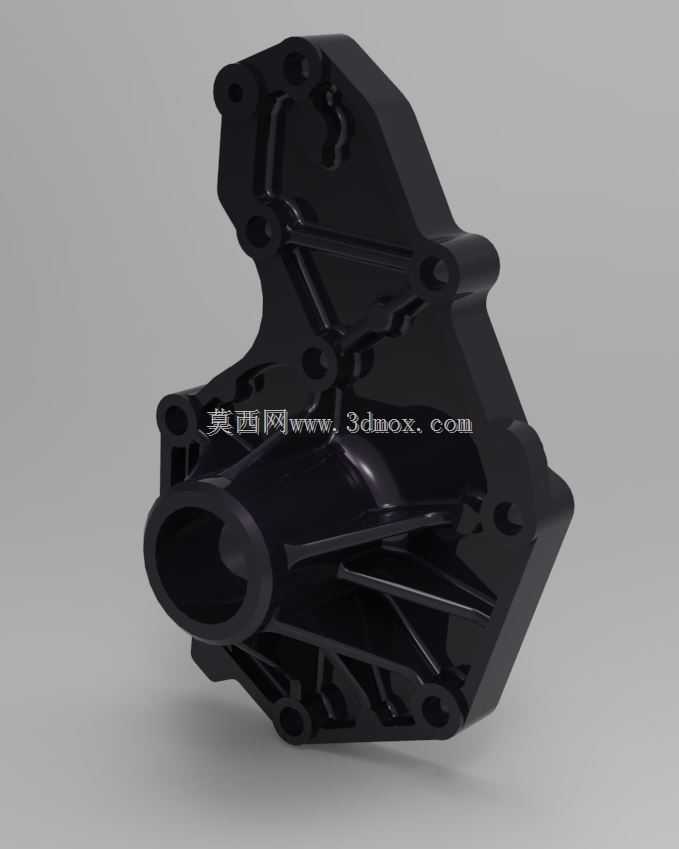

这款壳体零件主要应用在乘用车辆传动系统的端部位置，承担着传动机构外侧密封、内部传动组件轴向定位、外接附件安装支撑的多重作用，是动力传递路径上兼具防护与承载功能的关键结构件。从实际装车场景来看，该零件安装在传动单元与车身底盘的衔接侧，外侧直接暴露在底盘行驶环境中，需要抵御行车过程中带起的泥水、砂石冲击，同时阻隔外界粉尘、水汽进入传动腔体内部，避免内部齿轮、轴承等精密部件出现磨粒磨损、润滑脂劣化等问题。设计过程中首先围绕安装边界做了适配，整体轮廓贴合传动腔体的端部外形，周向布置的多组安装孔位完全匹配腔体端面的螺纹孔位置，孔位周边做了局部加厚的凸台结构，避免螺栓锁紧时壳体局部应力集中导致开裂，同时保证结合面的压紧力均匀分布，配合密封垫片实现稳定的静密封效果。中部的大尺寸通孔是为传动输出轴的穿出预留的空间，孔位内侧设计有密封件安装槽，可适配标准规格的旋转轴密封圈，保证轴件高速转动时的密封可靠性。围绕中心孔呈放射状布置的加强筋结构，是在兼顾轻量化的前提下提升壳体整体刚性的设计，这类放射筋可以将中心轴座承受的径向载荷均匀分散到周向的安装凸台上，避免传动过程中轴件跳动带来的壳体变形，同时相比整体实心的端盖结构，能有效降低零件自重，减少整车簧下质量的冗余。零件外侧的异形凸耳结构，是为周边的管线固定卡箍、转速传感器等小附件预留的安装位，无需额外在传动腔体上加工安装点位，简化了总装工序的操作流程。在建模过程中，所有安装孔的位置度、结合面的平面度都按照传动部件的通用公差要求做了约束，筋条与主体壁面的衔接处全部做了圆角过渡，避免压铸成型过程中出现应力集中导致的冷隔、裂纹缺陷，壁厚整体保持均匀，符合金属压铸成型的工艺要求，不会出现局部壁厚差过大导致的缩孔、变形问题。
