轻量化汽车油门踏板结构设计方案

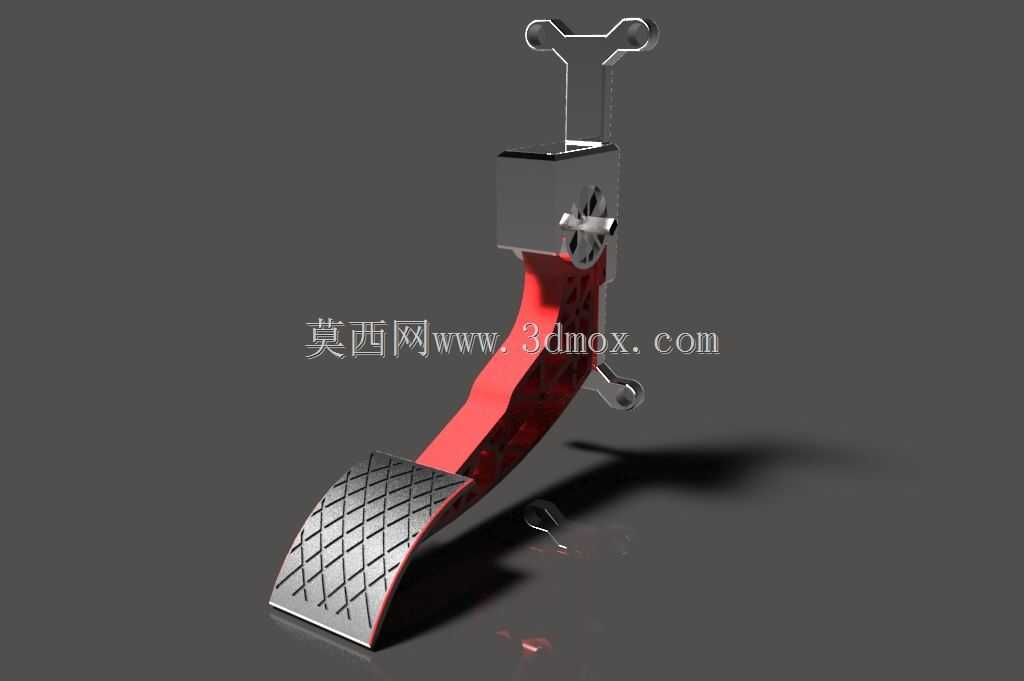

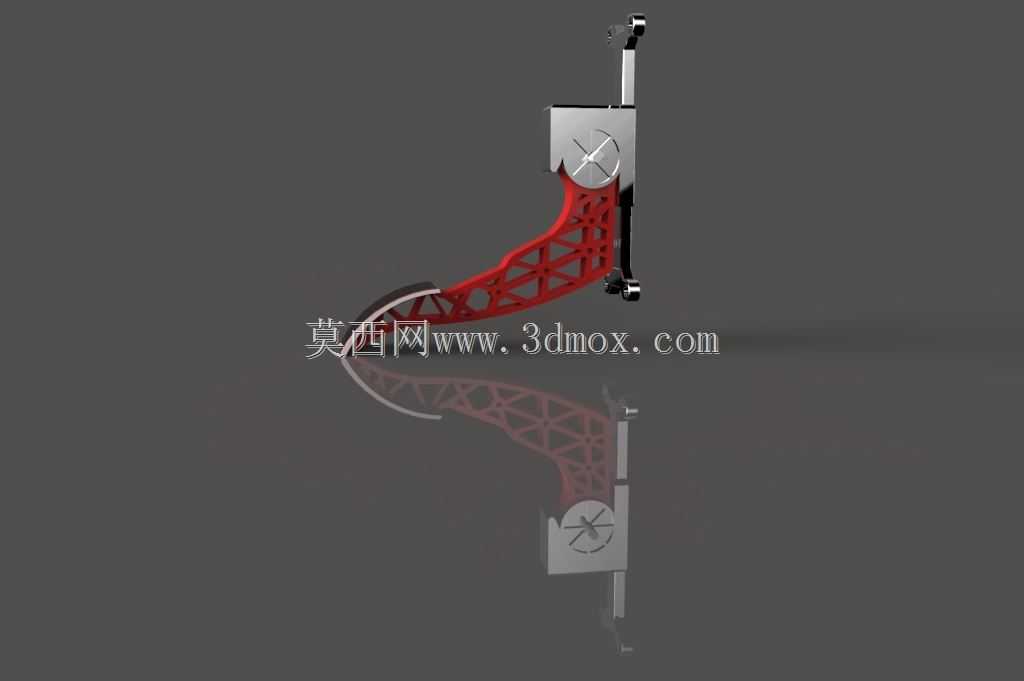

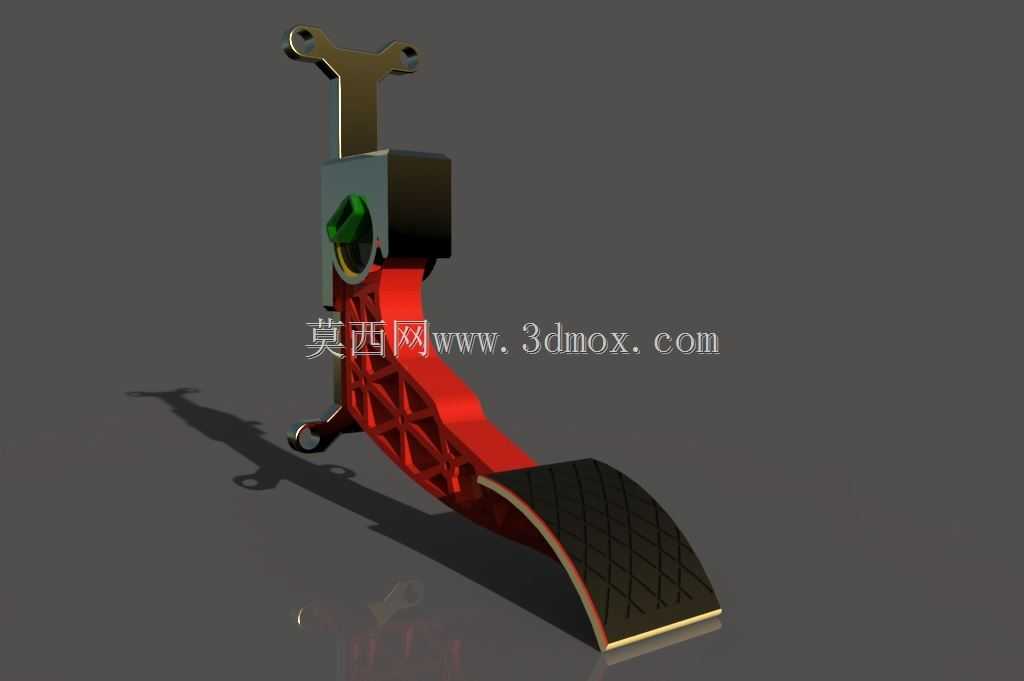

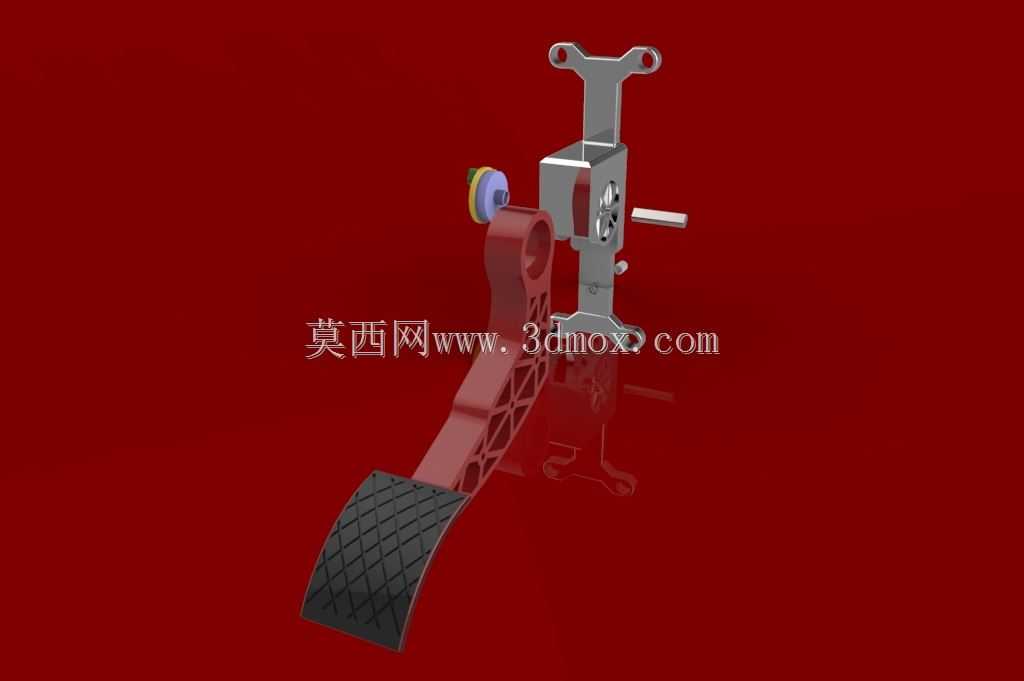

这款踏板结构主要面向乘用车辆驾驶舱操控场景适配，作为驾驶员动力请求的直接交互部件，其设计优先级首先围绕操作反馈一致性、长期使用耐疲劳性与整车轻量化目标展开。从实际装车边界来看，踏板的安装支点位于驾驶舱前围板下方的固定支架位，旋转轴中心距离前围板安装面的预留间隙控制在32mm范围内，避免与周边线束、隔音层产生运动干涉，踏板臂的最大下踏行程对应40度旋转角，全程无卡滞点，操作力曲线随下踏角度线性提升，匹配普通驾驶员的脚部施力习惯，脚掌接触的踏板面做了防滑纹理处理，踩踏区域宽度适配45码以内常规鞋码的接触范围，边缘做圆弧过渡避免长期操作硌脚。设计阶段刻意压缩了部件总数量，整体仅包含踏板臂主体、纤维增强防滑面板、转轴衬套、电位计安装位四个核心组成部分，省去了多余的连接支架与冗余紧固件，减少总装环节的装配工序，也降低了长期使用中连接件松动失效的概率。材质搭配上根据不同部位的受力特性做了区分：与脚掌直接接触的防滑面板采用纤维增强板加合金钢注塑工艺成型，表面的菱形防滑纹理一体注塑成型，无需后续二次粘接防滑垫，避免低温环境下胶层失效脱落；踏板臂主体采用铝合金压铸工艺成型，压铸后仅对转轴孔、安装定位面做少量机加工与精加工处理，既保证结构强度，又将单件重量控制在较低水平，适配整车轻量化的减重要求。电位计直接集成在踏板旋转轴的端侧，旋转角度与踏板下踏行程完全同步，40度的旋转量程刚好覆盖从怠速到满负荷动力请求的全区间信号输出，信号输出线性度偏差控制在2%以内，满足整车电控系统的信号采集精度要求。结构预留了足够的修改迭代空间，踏板臂的壁厚、加强筋布局都可以根据不同车型的承载力要求做快速调整，电位计安装位的固定孔位采用通用化设计，可适配不同品牌型号的角度传感器，无需重新改动主体模具就能适配多款车型的安装需求，大幅缩短后续衍生型号的开发周期，减少重复开模的成本投入。
