桌面磁吸式充电支撑座结构设计

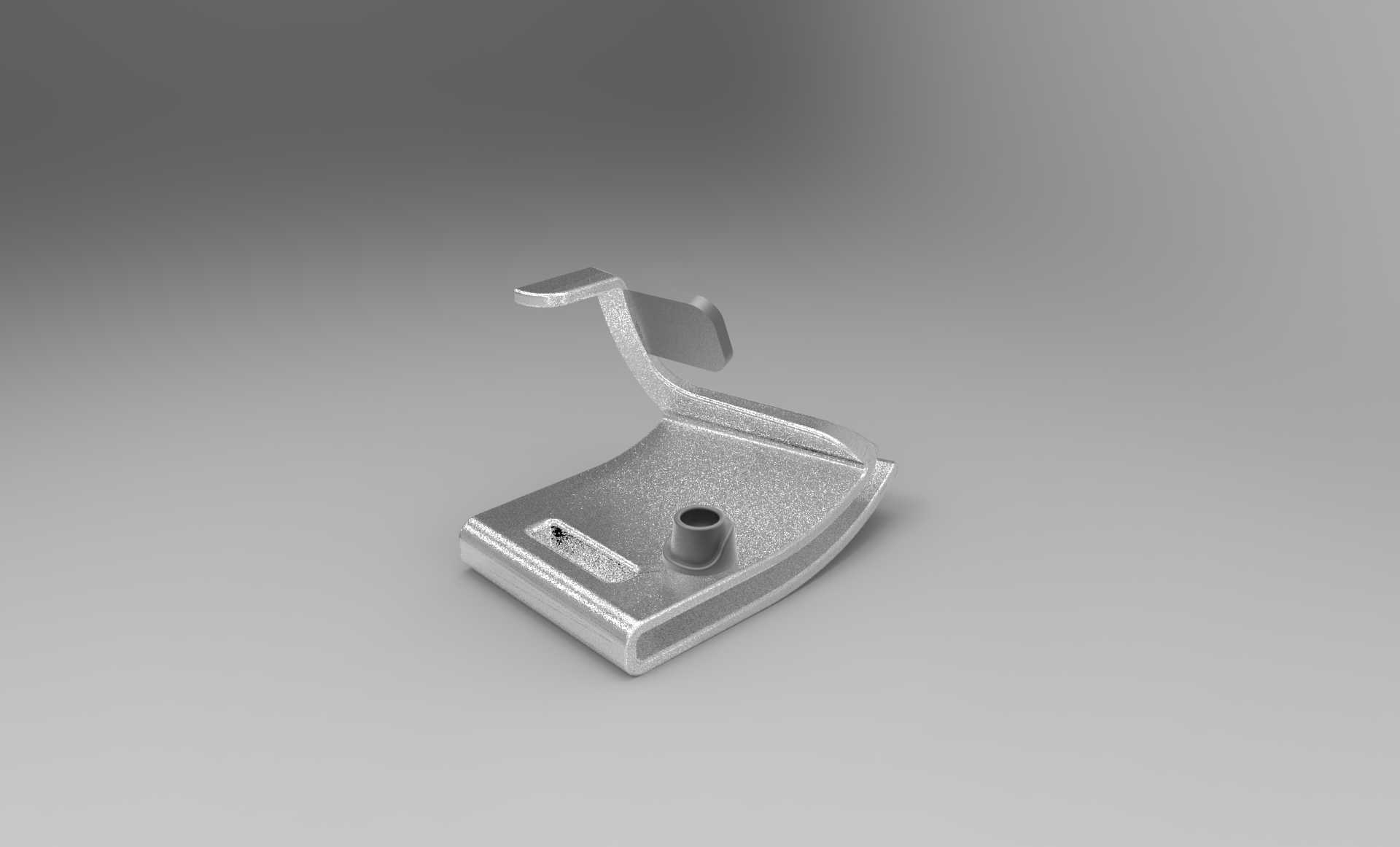

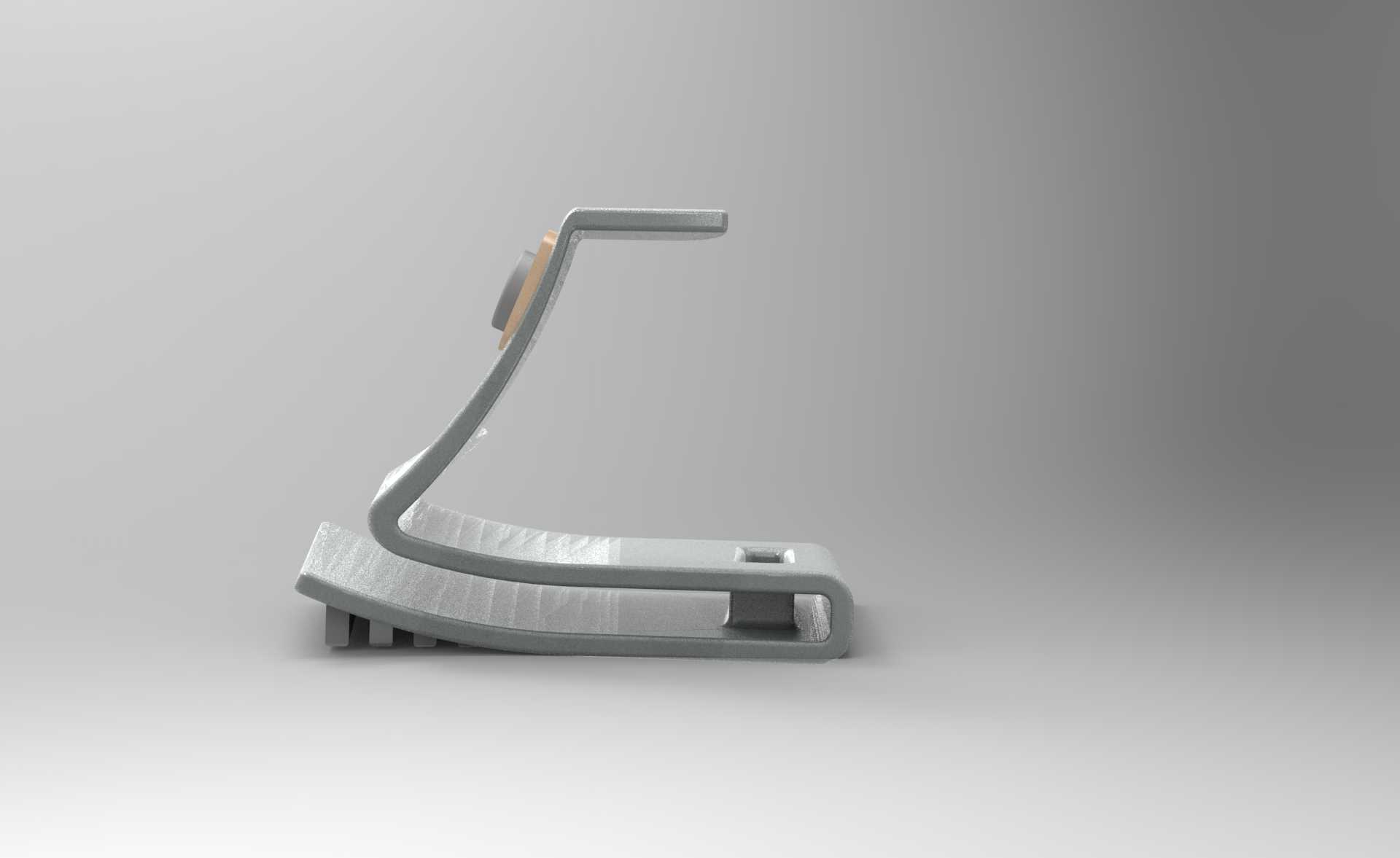

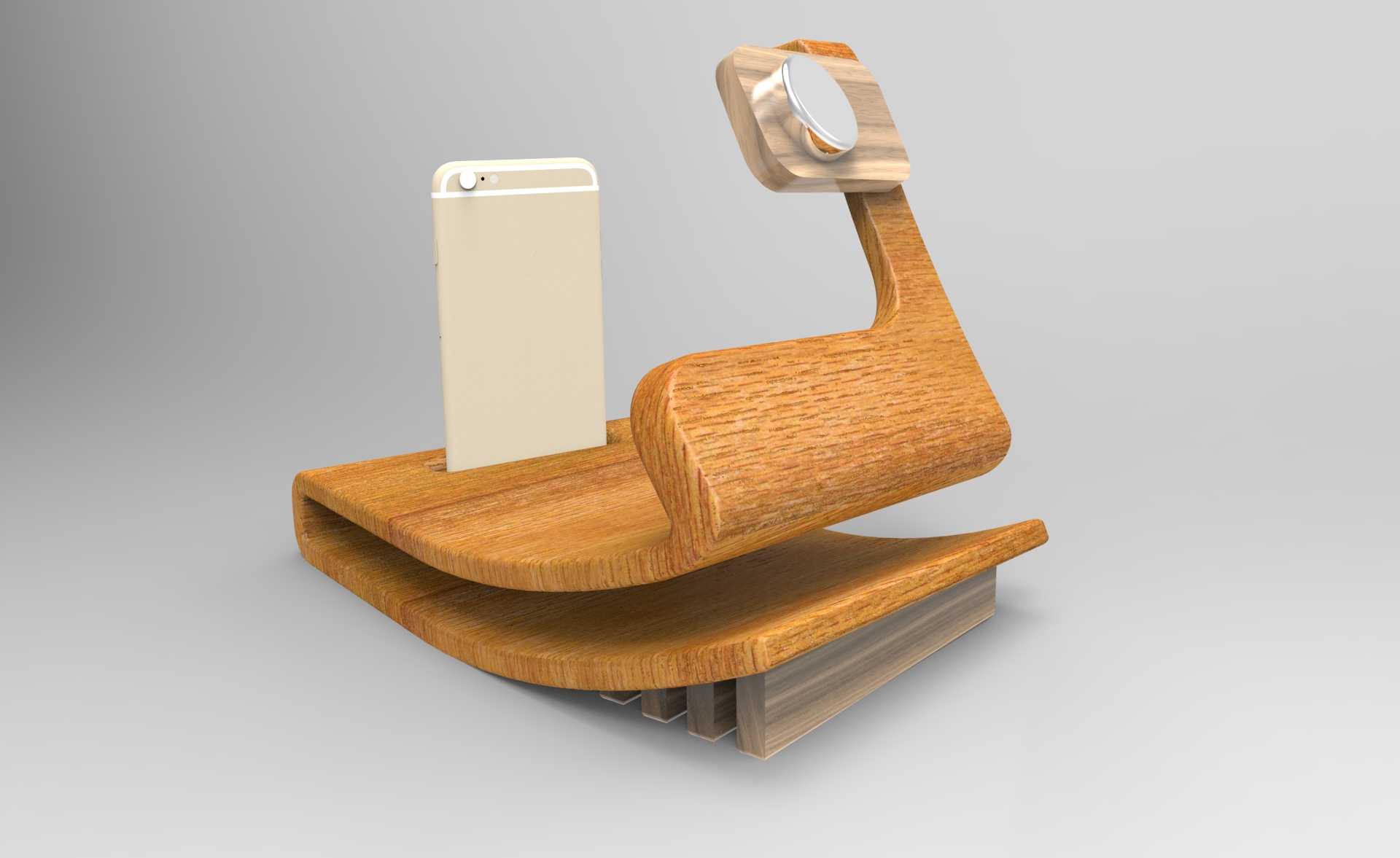

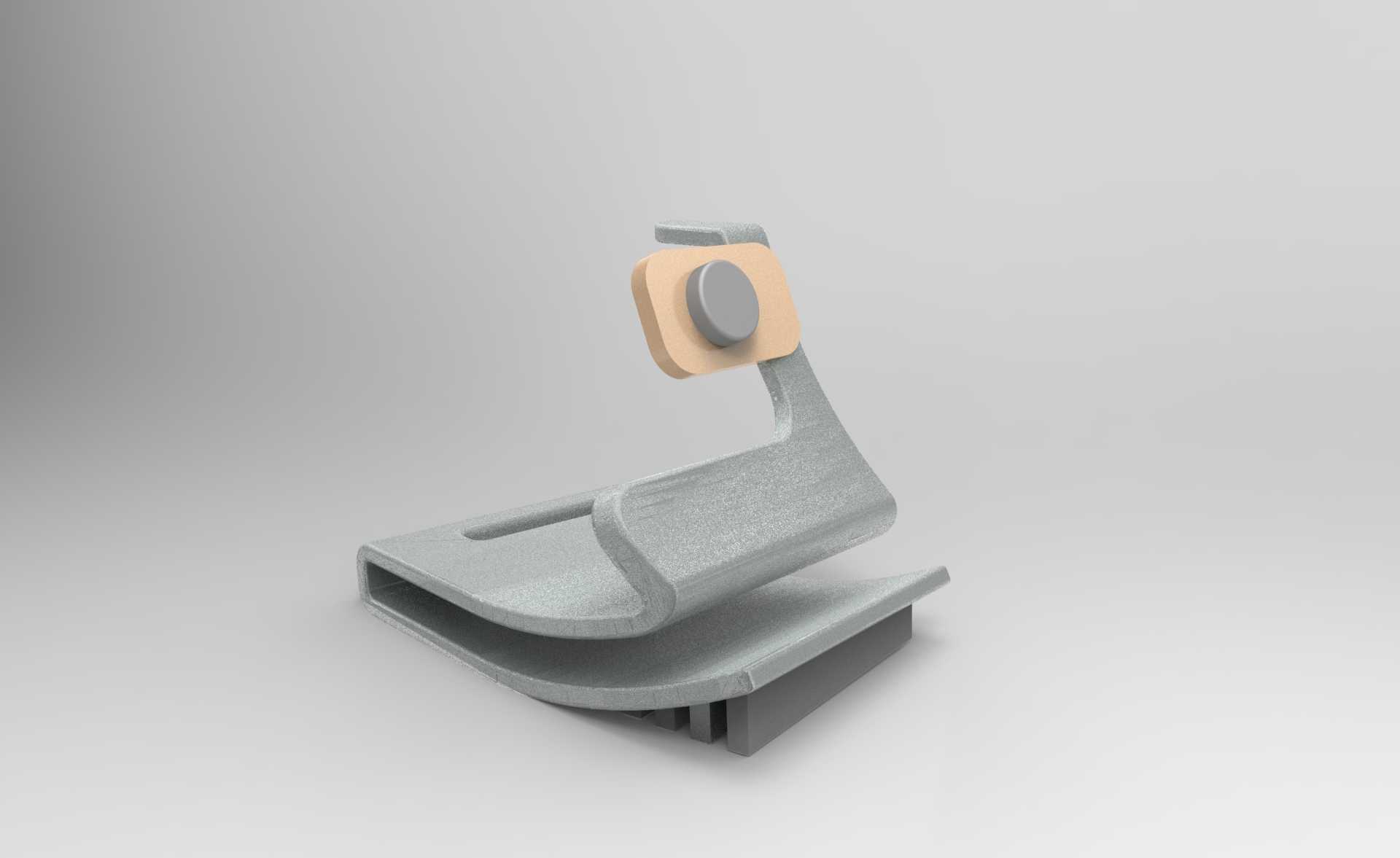

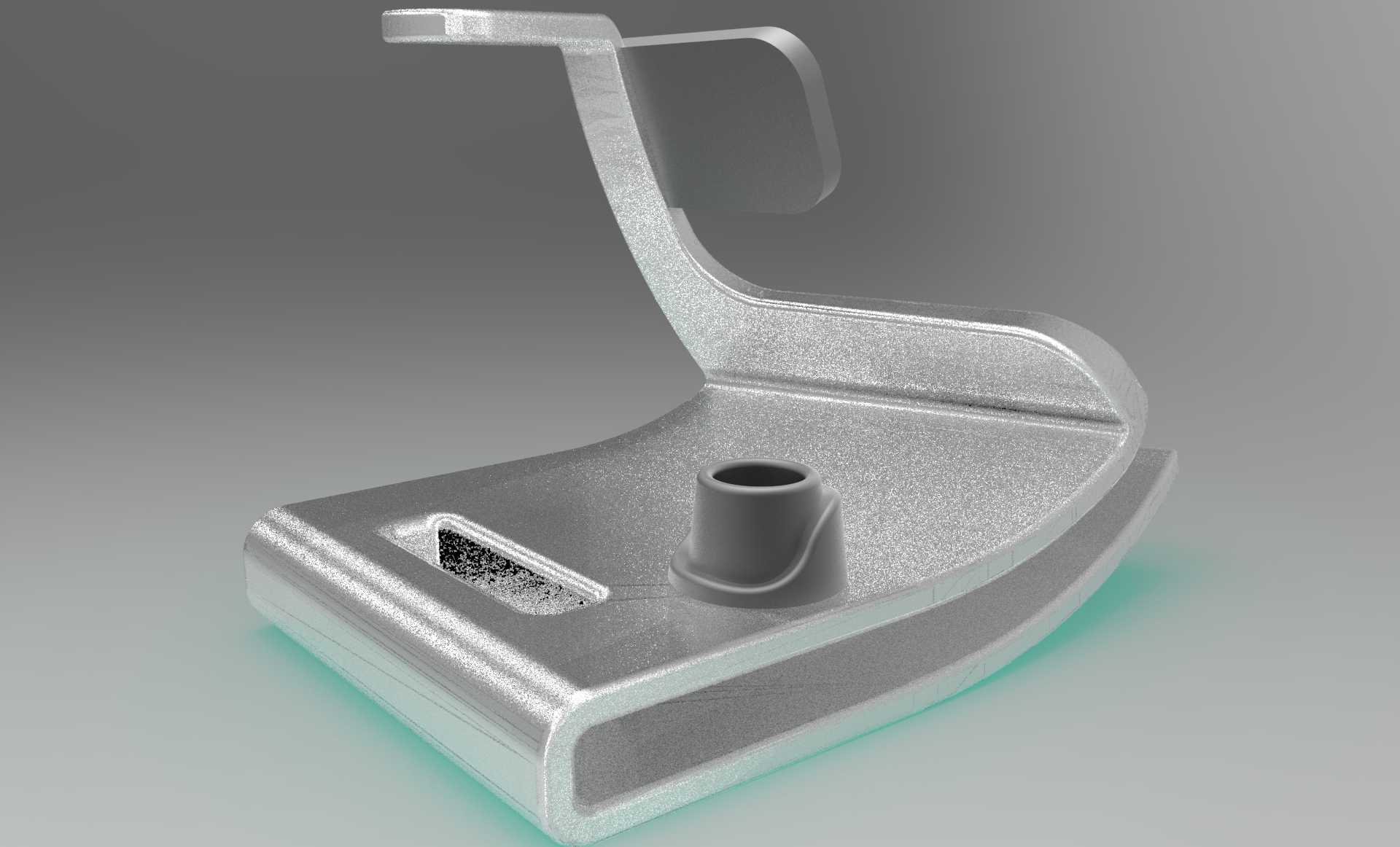

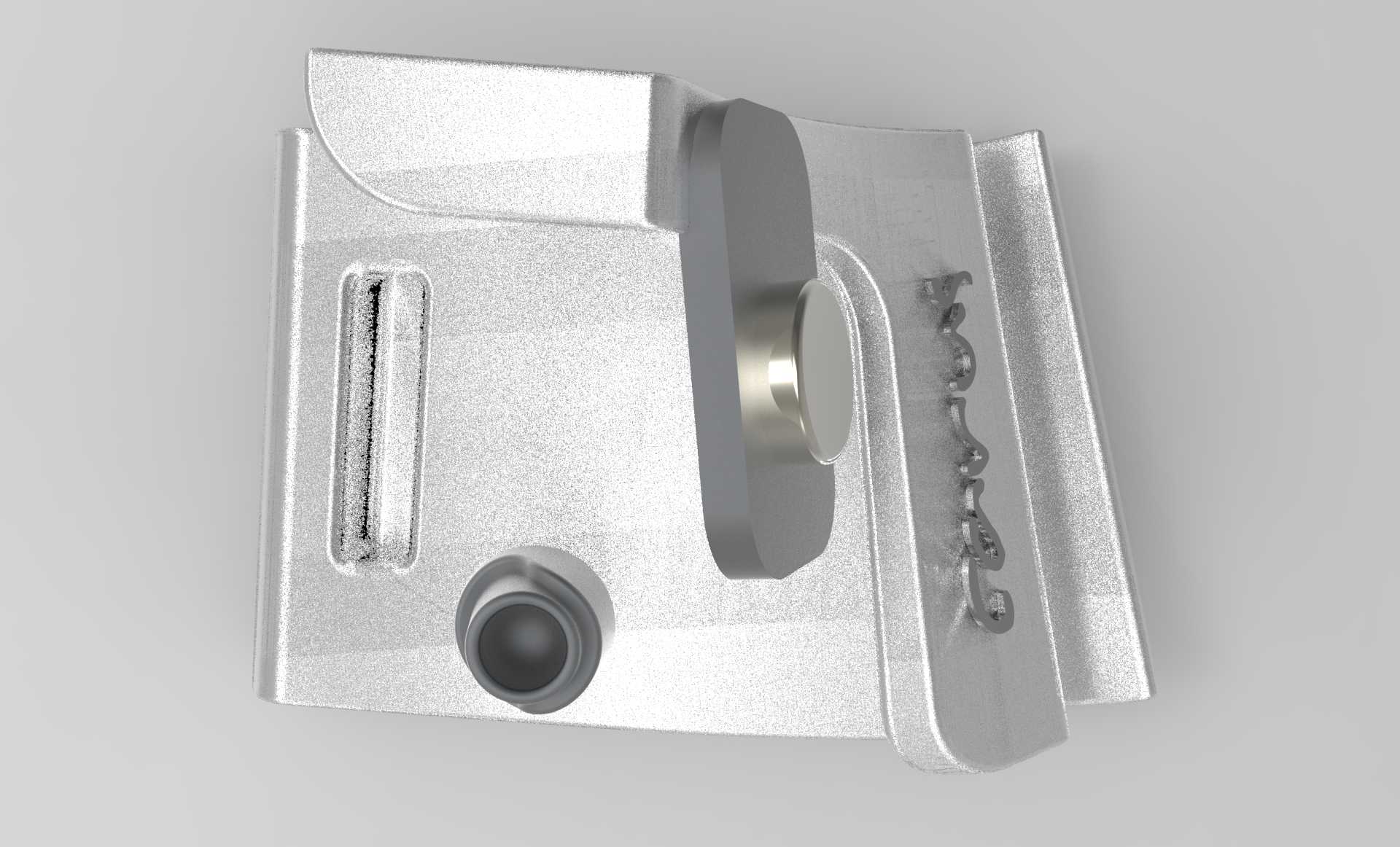

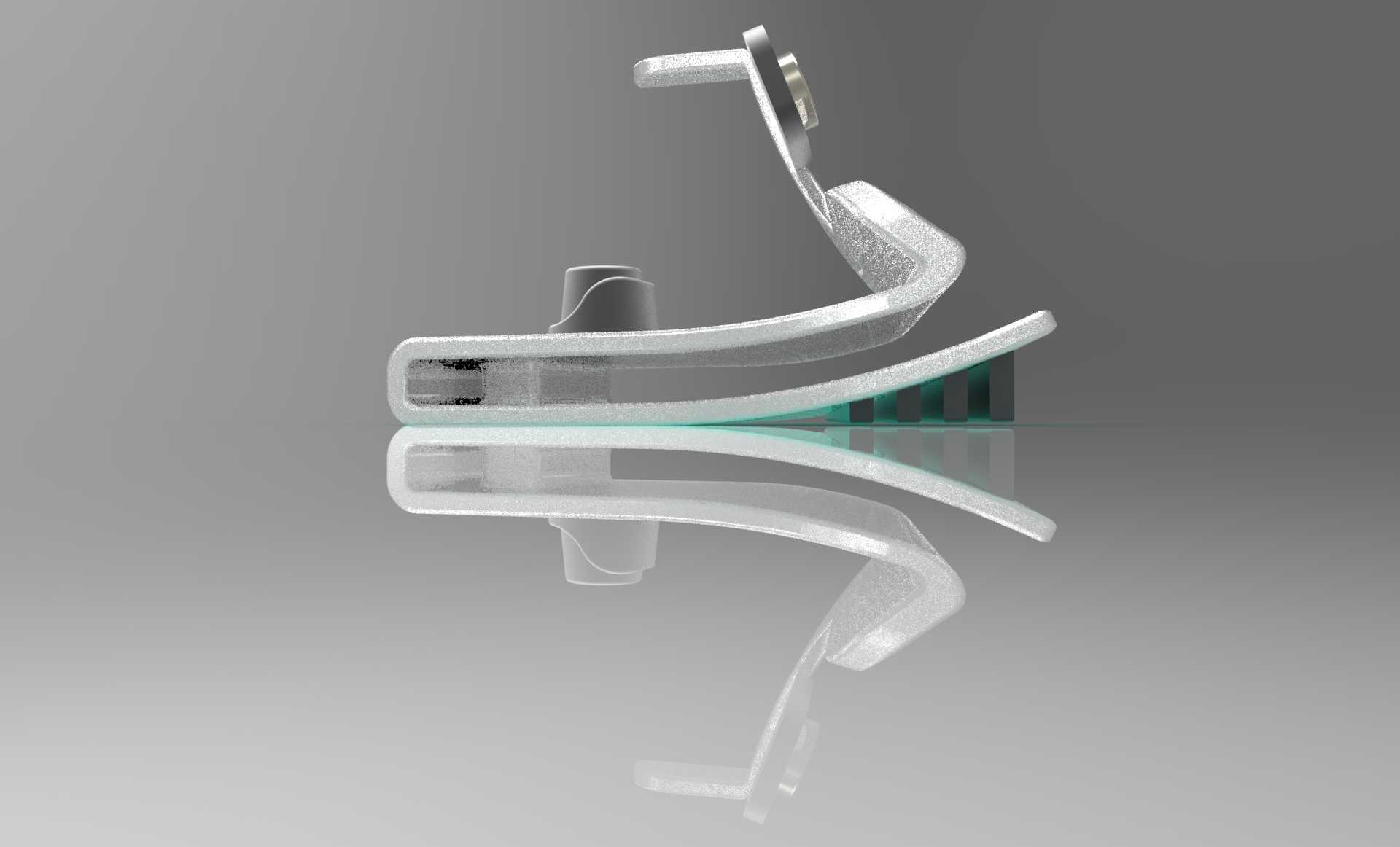

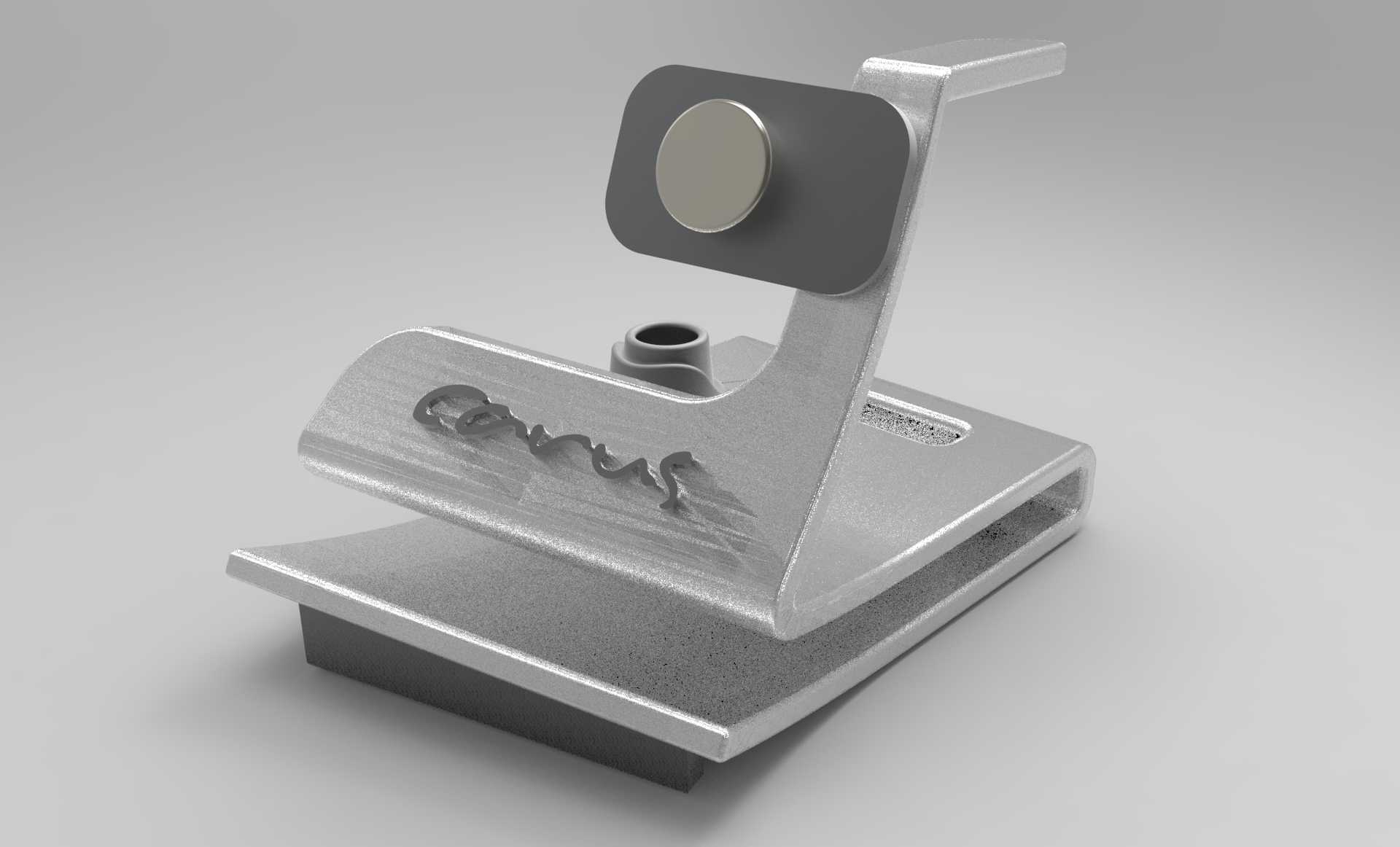

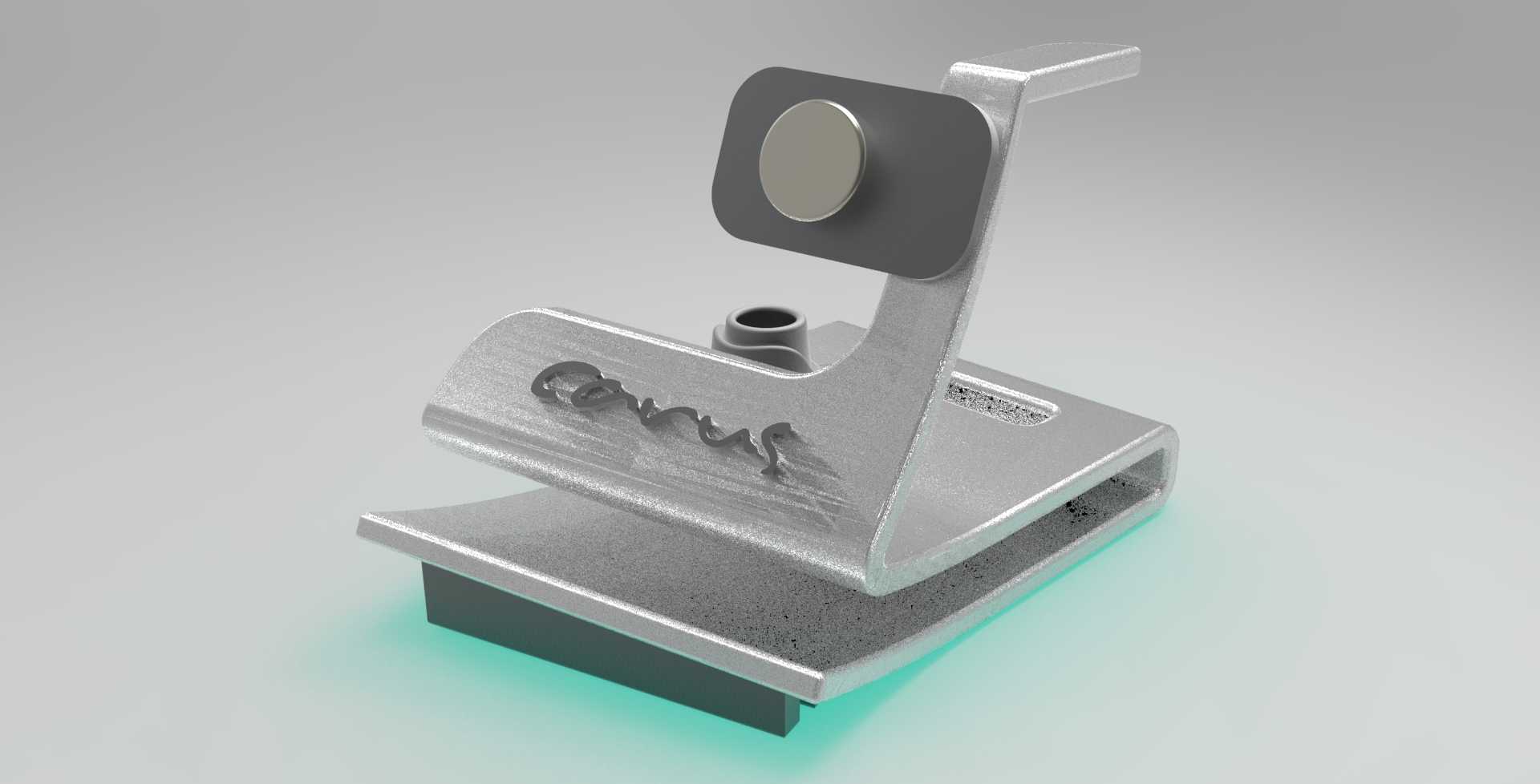

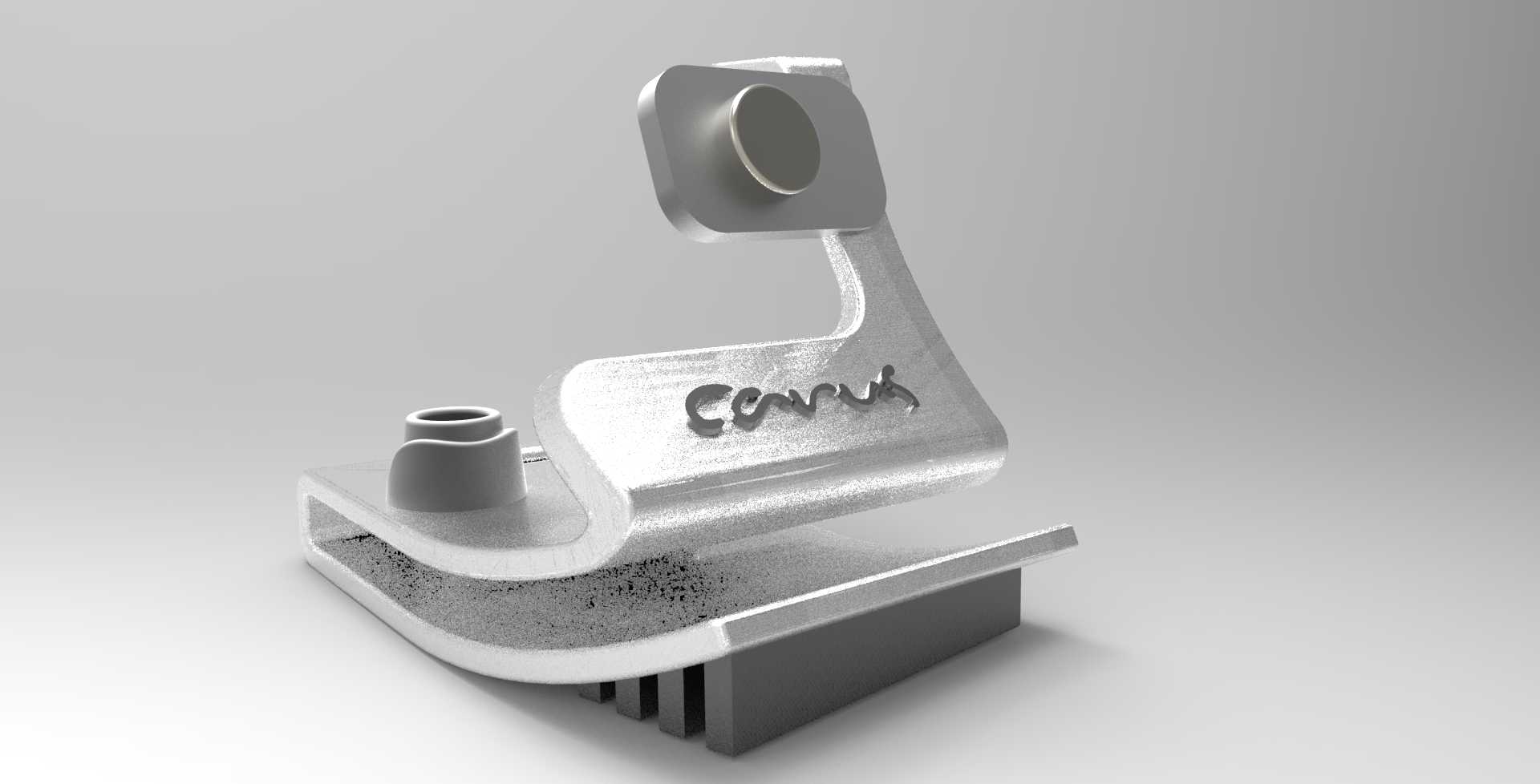

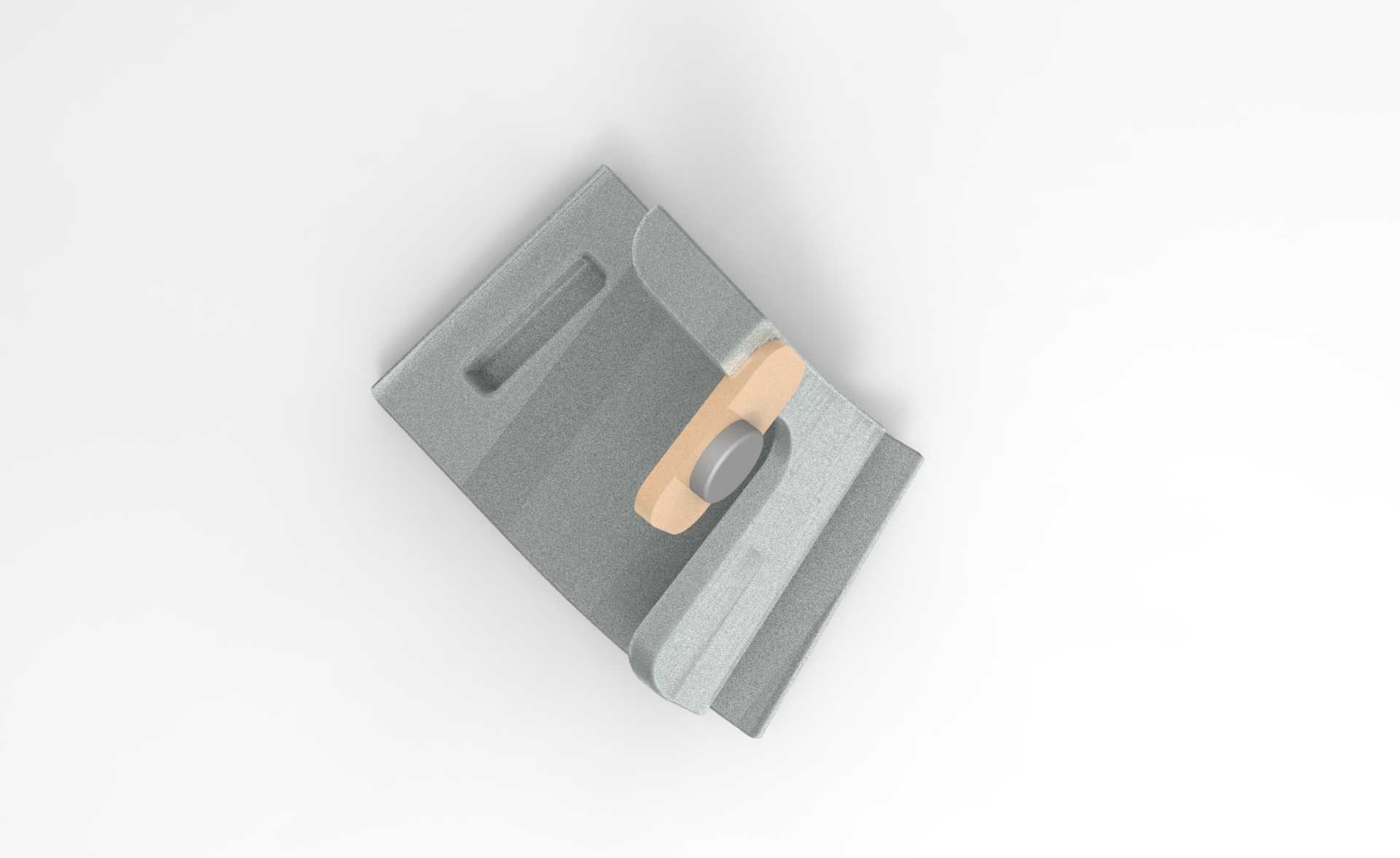

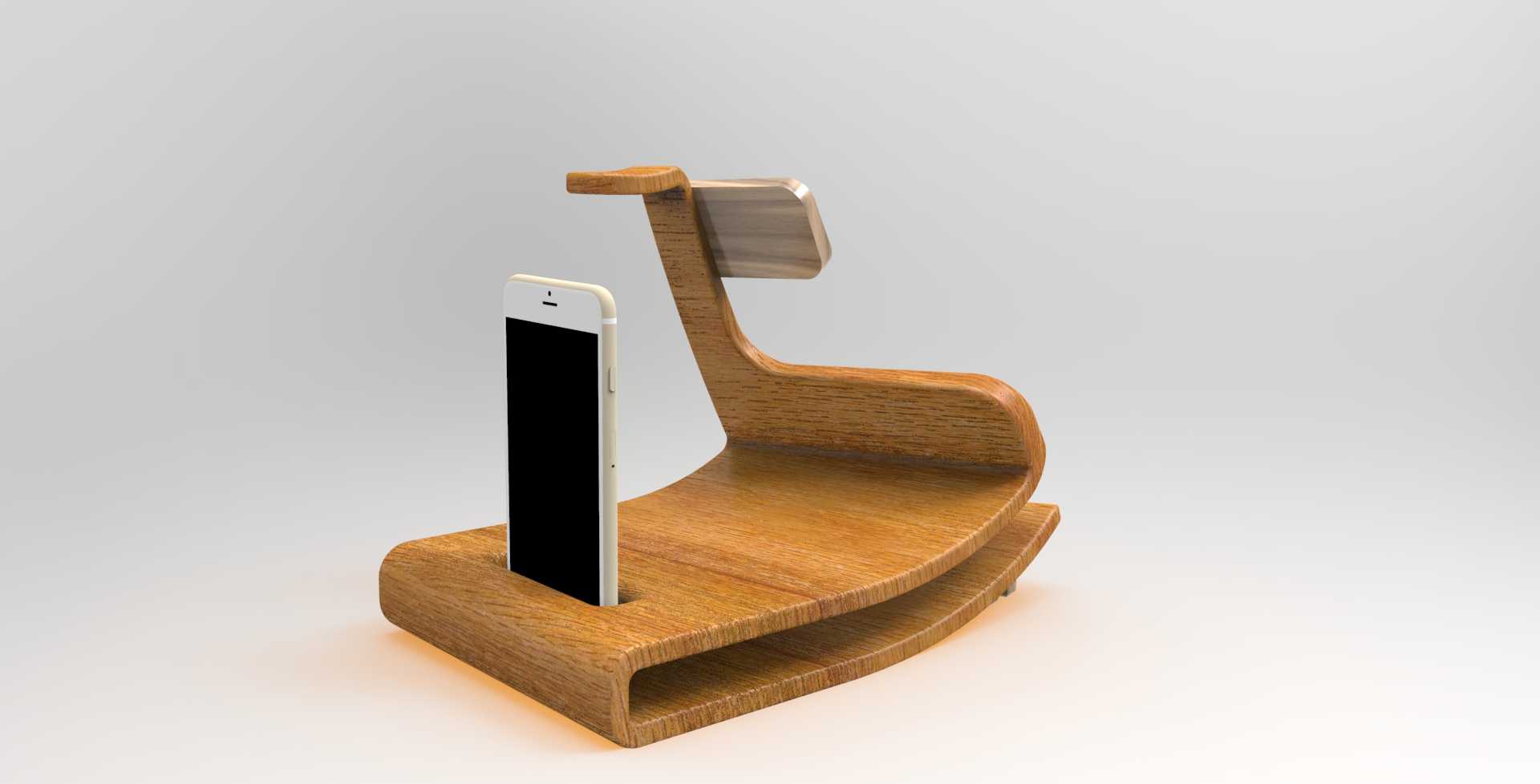

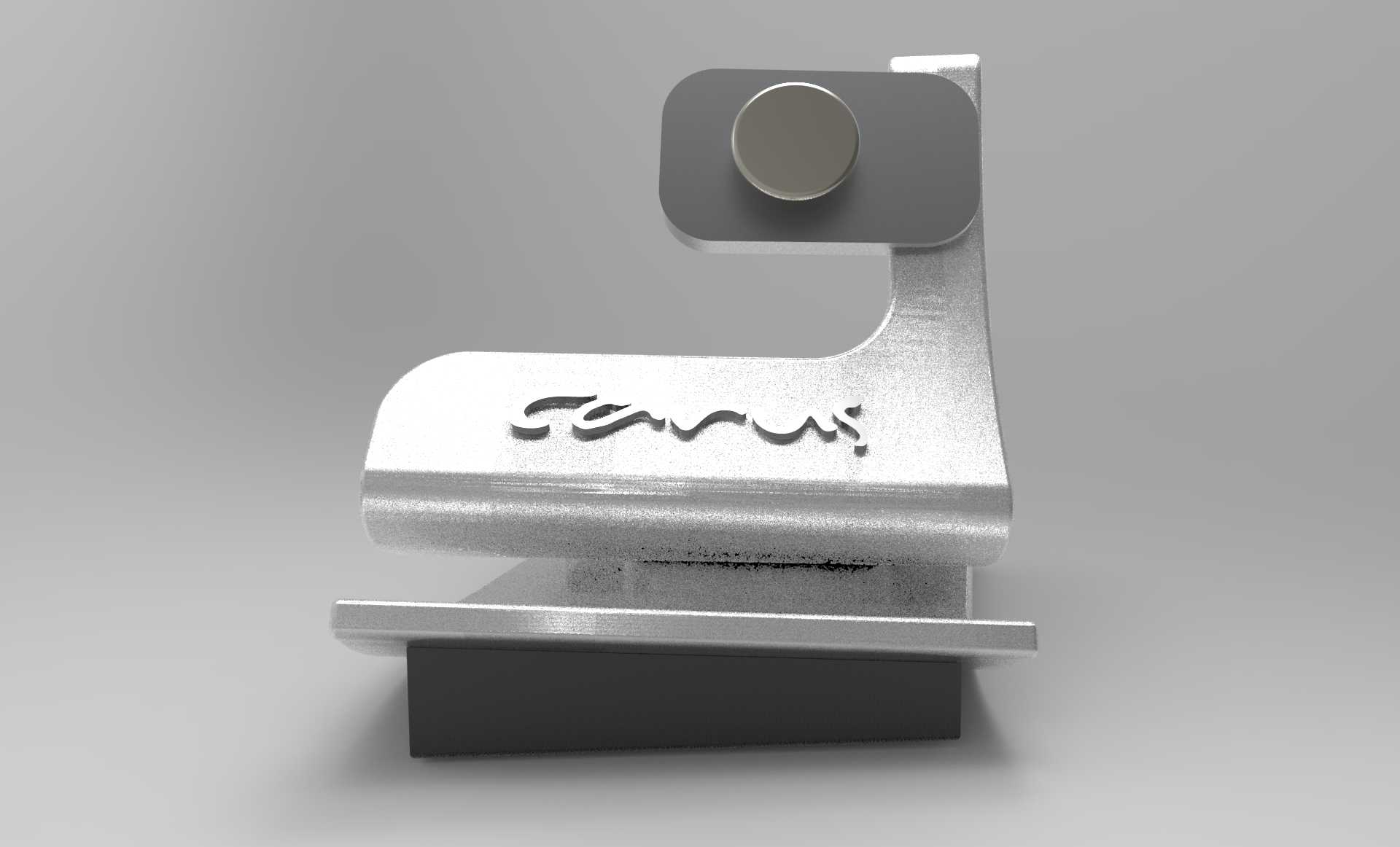

这款磁吸充电支撑座主要面向桌面数码设备充电场景，适配带磁吸充电模块的小型数码终端，日常可放置在办公桌面、家用床头柜、前台接待台等平面区域，解决充电时设备无处安放、线材缠绕杂乱的问题，同时兼顾设备放置的展示角度需求，方便用户在充电过程中查看设备屏幕信息。从结构功能来看，底座部分采用配重式平直底板设计，底部预留了防滑缓冲垫的安装槽位，放置时可增大与接触面的摩擦力，避免取放设备时整体结构滑移，底座内部预留了充电电路板的容纳空腔，侧边可开设线材穿装孔，方便充电线材从结构内部走线，减少外部线材裸露。支撑臂采用一体化弯折成型的结构设计，从底座后侧向上延伸后向前探出，形成符合人体工学的倾斜支撑角度，用户放置设备后无需低头即可清晰查看屏幕内容，支撑臂与底座的衔接处做了圆弧过渡处理，既可以降低弯折处的应力集中风险，提升结构整体的抗形变能力，也能避免尖锐棱角对设备或用户造成剐蹭。支撑臂顶端的磁吸模块安装位采用沉台设计，磁吸组件嵌入安装后与支撑臂表面齐平，不会出现凸起剐蹭设备背面的情况，磁吸模块的磁力覆盖范围经过匹配设计，可精准对准设备的充电接收区域，保证充电效率的同时，不会因磁力过强导致设备取放困难。设计过程中优先考虑了结构的加工可行性，主体支撑结构可采用金属冲压弯折一体成型，减少后续拼接装配的工序，降低生产过程中的公差累积风险，各安装位的尺寸边界均预留了标准件装配余量，磁吸模块、内部电路板、底部防滑垫均可采用常规标准件适配，无需单独开模定制特殊规格配件。整体结构的安装边界控制在单手握持可移动的尺寸范围内，底座占地面积较小，不会过多占用桌面有限的使用空间，支撑臂的探出距离经过反复校核，既保证设备放置后的重心落在底座支撑范围内，不会出现前倾翻倒的情况，也不会因探出长度过长导致支撑臂受力变形。结构表面可做喷砂氧化处理，提升金属质感的同时增强表面耐磨性能，日常使用中不易留下划痕，支撑臂表面预留的标识区域可采用激光蚀刻工艺加工品牌标识，不会因长期摩擦出现标识脱落的问题。
