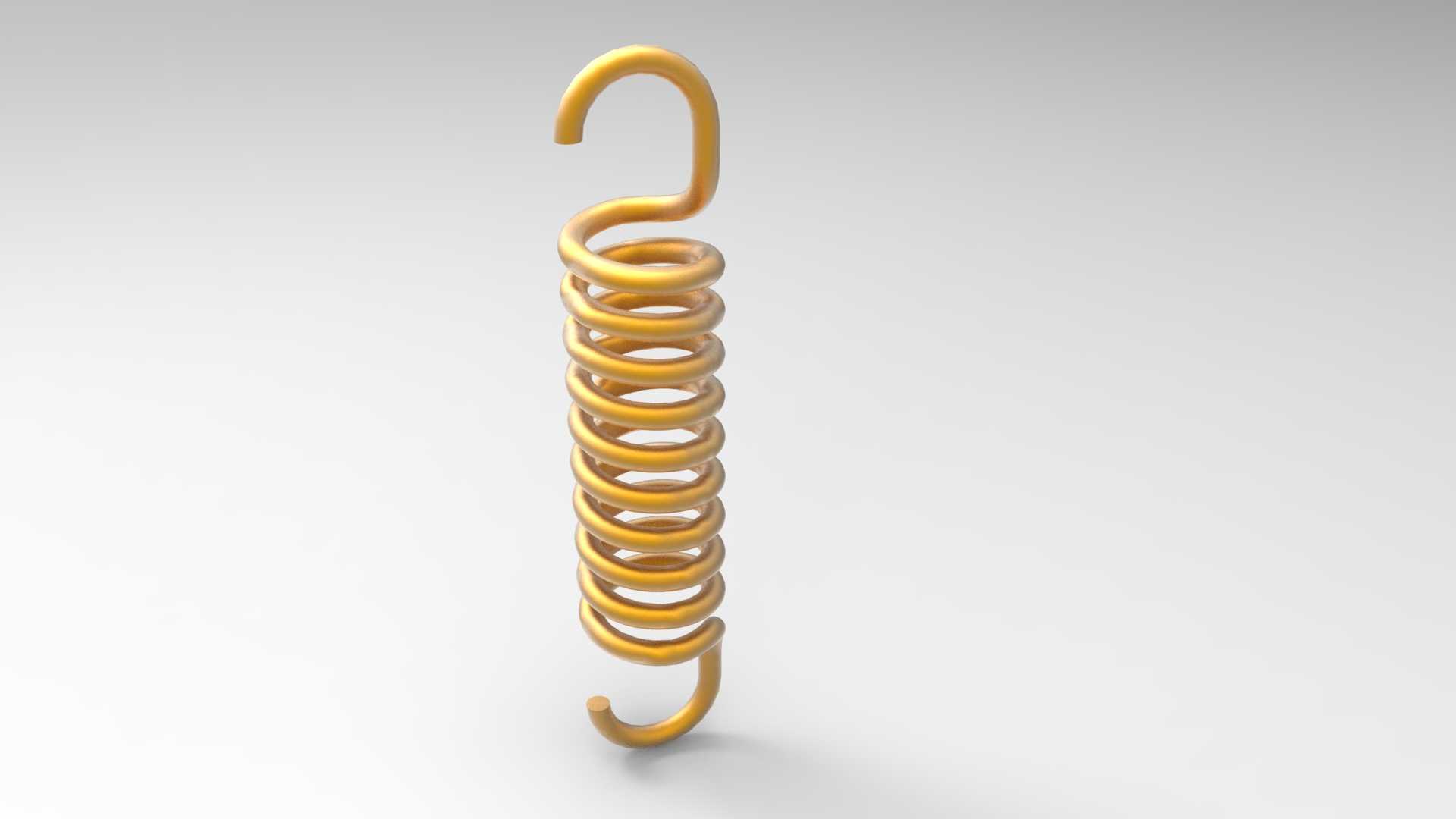

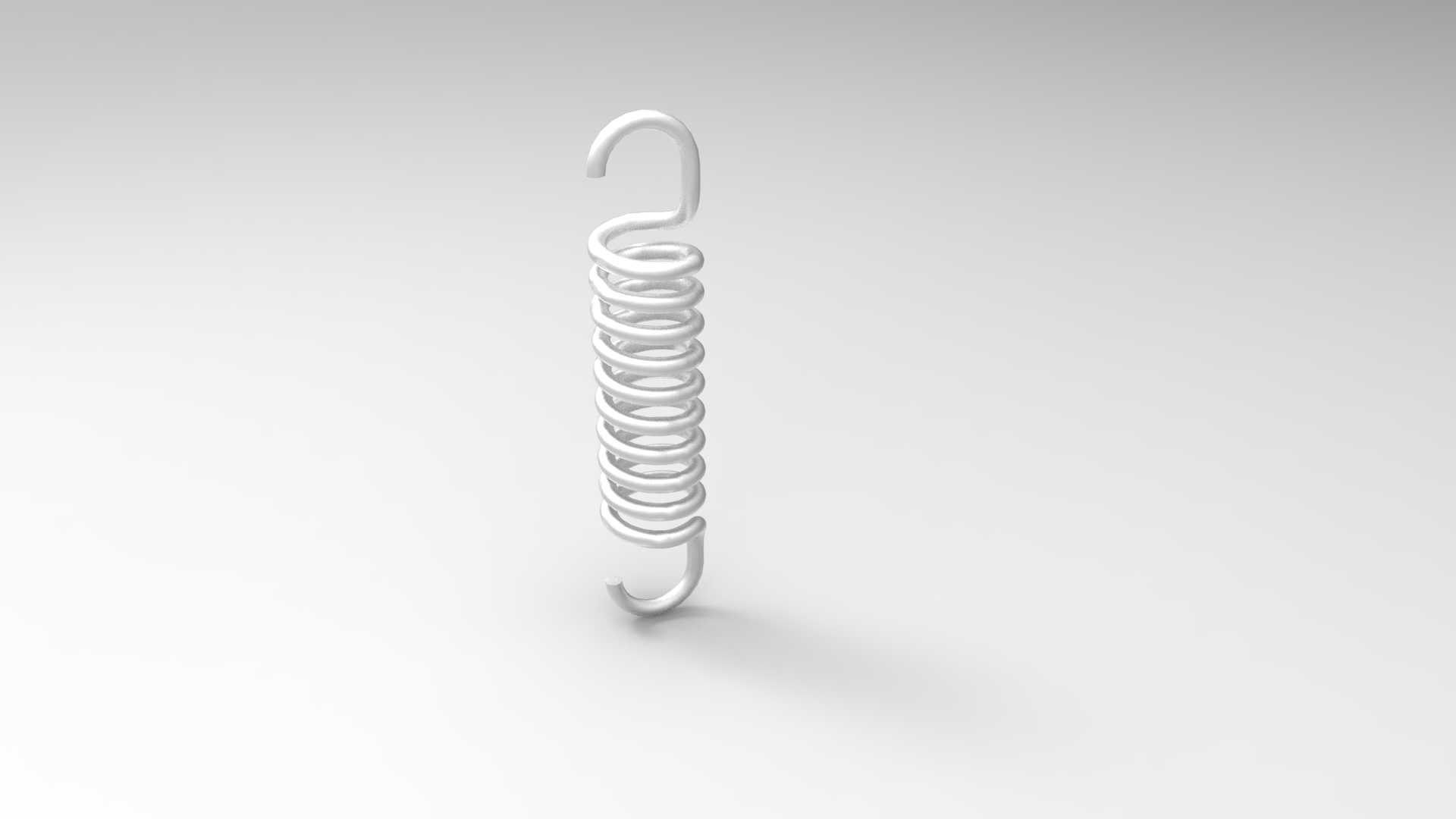

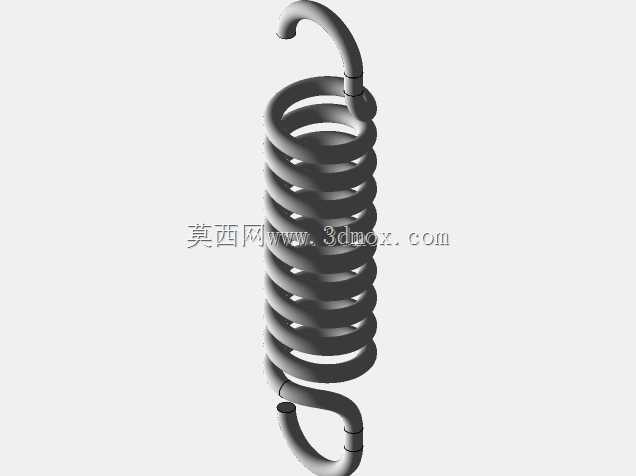

带挂钩拉伸弹簧精密结构设计

拉伸弹簧作为承受轴向拉力的弹性构件，在各类机械结构中承担着复位、储能、张紧、载荷缓冲的核心作用，这款带一体成型挂钩的拉簧，适配多数需要提供恒定回复拉力的装配场景，从低压电器的触点复位、小型工装的夹具张紧，到自动化输送线的张紧轮预紧、健身器材的阻力提供，都能见到这类构件的实际应用。不同于普通圆柱螺旋压缩弹簧依靠端面承压传递载荷，拉簧的载荷传递完全依靠两端的挂钩结构，这也对挂钩与簧身的过渡区域设计提出了更高要求，建模过程中采用投影曲线生成挂钩的空间扫掠路径，能够保证挂钩圆弧段与簧身螺旋段的平滑过渡，避免应力集中在衔接位置引发的早期断裂问题。从实际安装边界来看，这类拉簧的安装空间需要预留两端挂钩的挂接位置，挂钩的开口方向可根据实际装配需求调整角度，簧身的有效圈数直接决定了弹簧的刚度与最大拉伸行程，设计时需要先核算工作载荷下的拉伸量，匹配对应线径、中径与有效圈数的参数组合，保证弹簧在最大工作拉伸长度下，圈间仍保留微小间隙，避免并圈引发的附加载荷影响弹力输出稳定性。在功能特性层面，这款拉簧的两端挂钩为同轴线同向设计，适配两端挂点处于同一直线的装配场景，初始状态下簧圈处于并紧状态，安装时需要施加初始预拉力，保证弹簧在空载状态下不会出现松脱晃动，预拉力的取值通常为最大工作载荷的10%-15%，能够有效减少工作过程中的冲击与异响。建模时需要重点关注螺旋线的螺距参数与挂钩扫掠路径的相切约束，簧身部分的螺旋线螺距等于线径，保证初始并紧状态的结构合理性，挂钩部分的圆弧半径需要匹配挂接销轴的直径，通常挂钩内径要比挂接轴直径大0.5-1mm，预留装配间隙同时避免挂接后出现过大的旷量。实际选型应用中，还需要根据工作环境的腐蚀、温度条件匹配对应的表面处理与材料，常规工况下采用碳素弹簧钢丝搭配镀锌处理即可满足需求，高温或腐蚀环境则需要选用不锈钢弹簧钢丝，同时调整对应的刚度参数修正系数，保证弹力输出符合设计预期。
