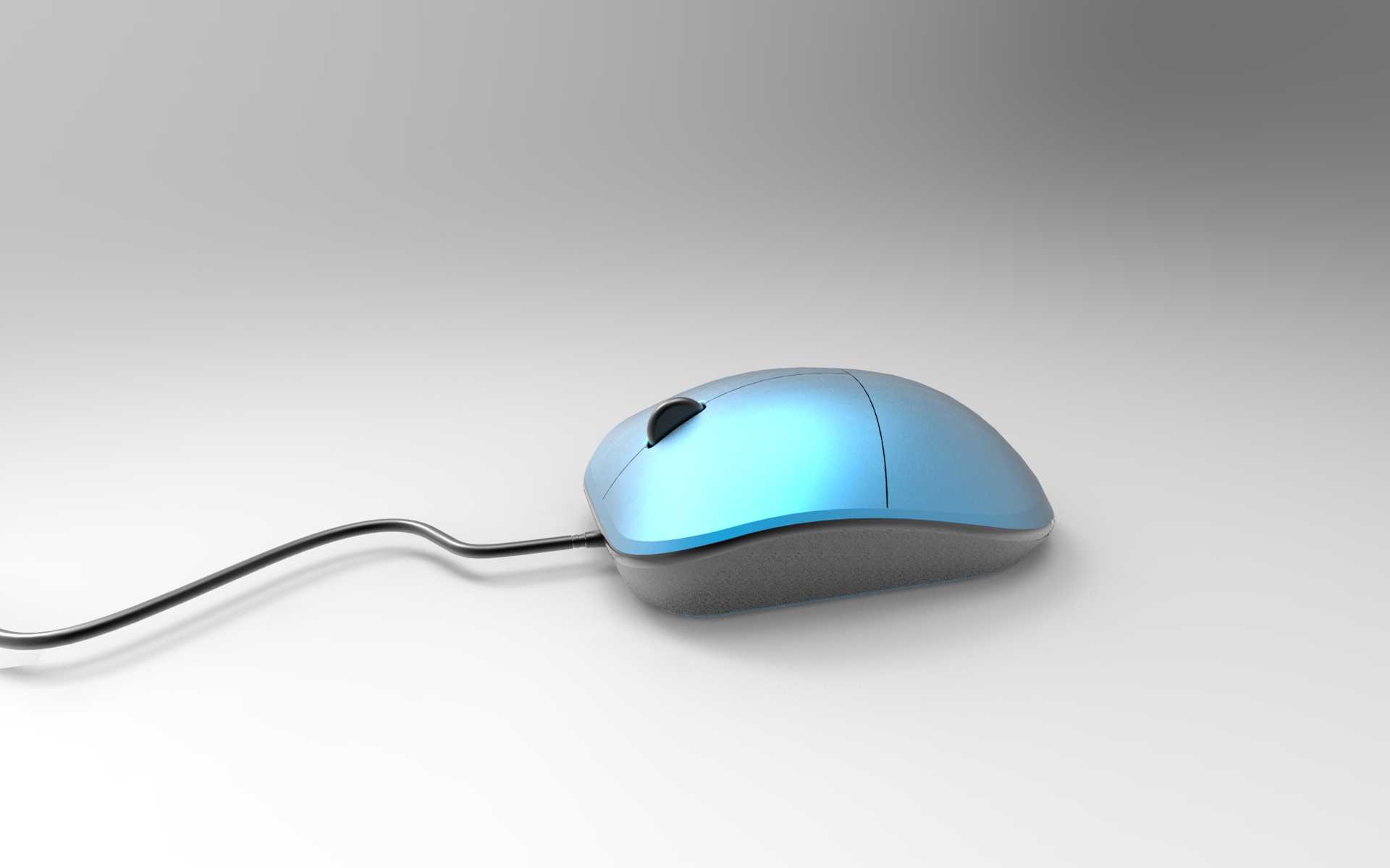

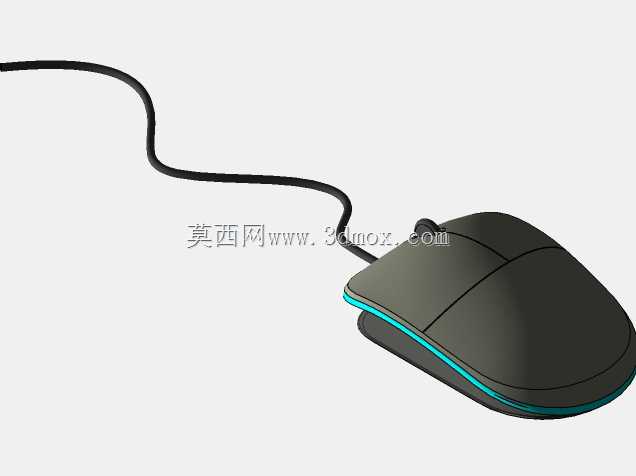

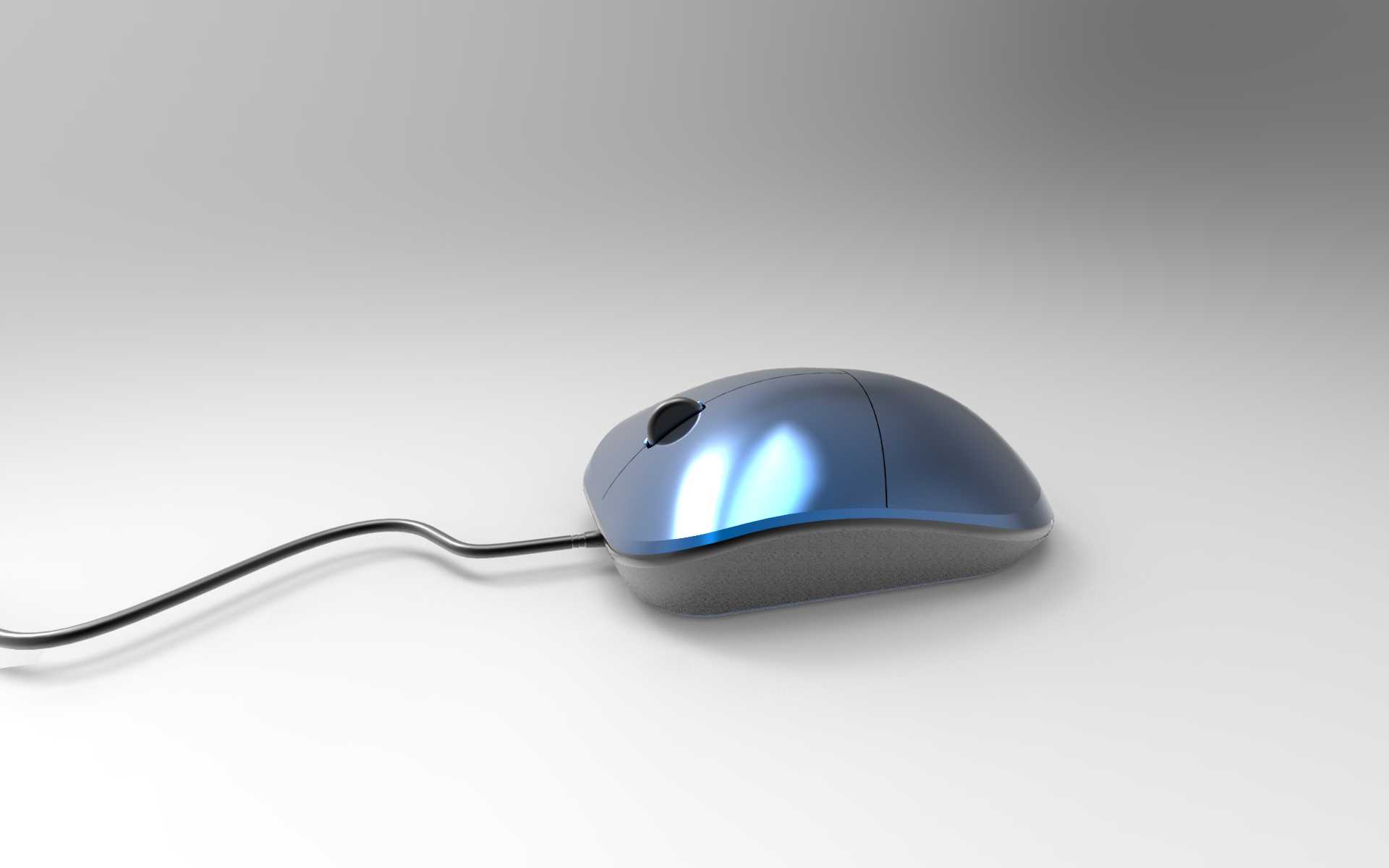

有线光电办公鼠标外观结构三维数模

这款有线鼠标的三维数模还原了量产办公鼠标的完整结构细节，建模过程中优先考虑了日常桌面办公场景的实际使用需求，覆盖了从外壳曲面到内部安装位的全尺寸边界。从实际应用场景来看，这类鼠标主要适配台式机、笔记本等常规计算设备，承担桌面光标定位、指令输入的核心功能，是办公场景、家用桌面、工控操作站最常用的人机交互输入部件，相比无线款无需考虑电池续航与信号干扰问题，在固定工位场景下的稳定性更有优势。设计思路上，上壳采用对称式曲面造型，左右弧度贴合多数用户的手掌自然握持形态，侧裙位置做了内收过渡，避免长时间握持时的硌手问题，滚轮位置设置在上壳中前部，匹配手指自然放置的操作区间，按键区域与上壳做了一体化的分缝设计，既保证外观的整体性，也预留了按键按压的活动行程间隙。外形尺寸方面，整体长度控制在110mm左右，宽度约60mm，背部最高点距底面35mm，属于中小手适配的常规尺寸，安装边界上，底部预留了三个脚垫的粘贴槽位，中心位置对应光电传感器的开孔，前端出线口做了圆弧过渡的防弯折结构，避免线材反复弯折导致的内部线芯断裂。内部结构上，数模预留了PCB板的安装卡槽、左右按键微动的定位柱、滚轮组件的安装轴位，上壳与下壳的连接采用卡扣加螺丝的组合固定方式，卡扣沿壳体周向均匀分布，螺丝柱设置在壳体四角位置，既保证装配后的壳体结合紧密，也方便后期的拆解维护。外壳表面做了高光与磨砂的分区处理，上壳按键区域采用高光质感的曲面设计，侧裙与底部采用磨砂质感的结构，兼顾外观质感与握持时的防滑需求，线材从前端居中位置引出，出线方向做了15度的上扬角度，避免使用时线材与桌面边缘过度摩擦。从结构设计的合理性来看，整个壳体的壁厚控制在1.8mm到2.2mm之间，卡扣位置做了局部加厚处理，避免装配时卡扣断裂，螺丝柱位置做了加强筋连接到壳体侧壁，提升螺丝锁紧时的结构强度，传感器开孔位置做了下沉的遮光围边，避免环境光线干扰光电传感器的定位精度。
