镂空网格结构椭球造型创意构件

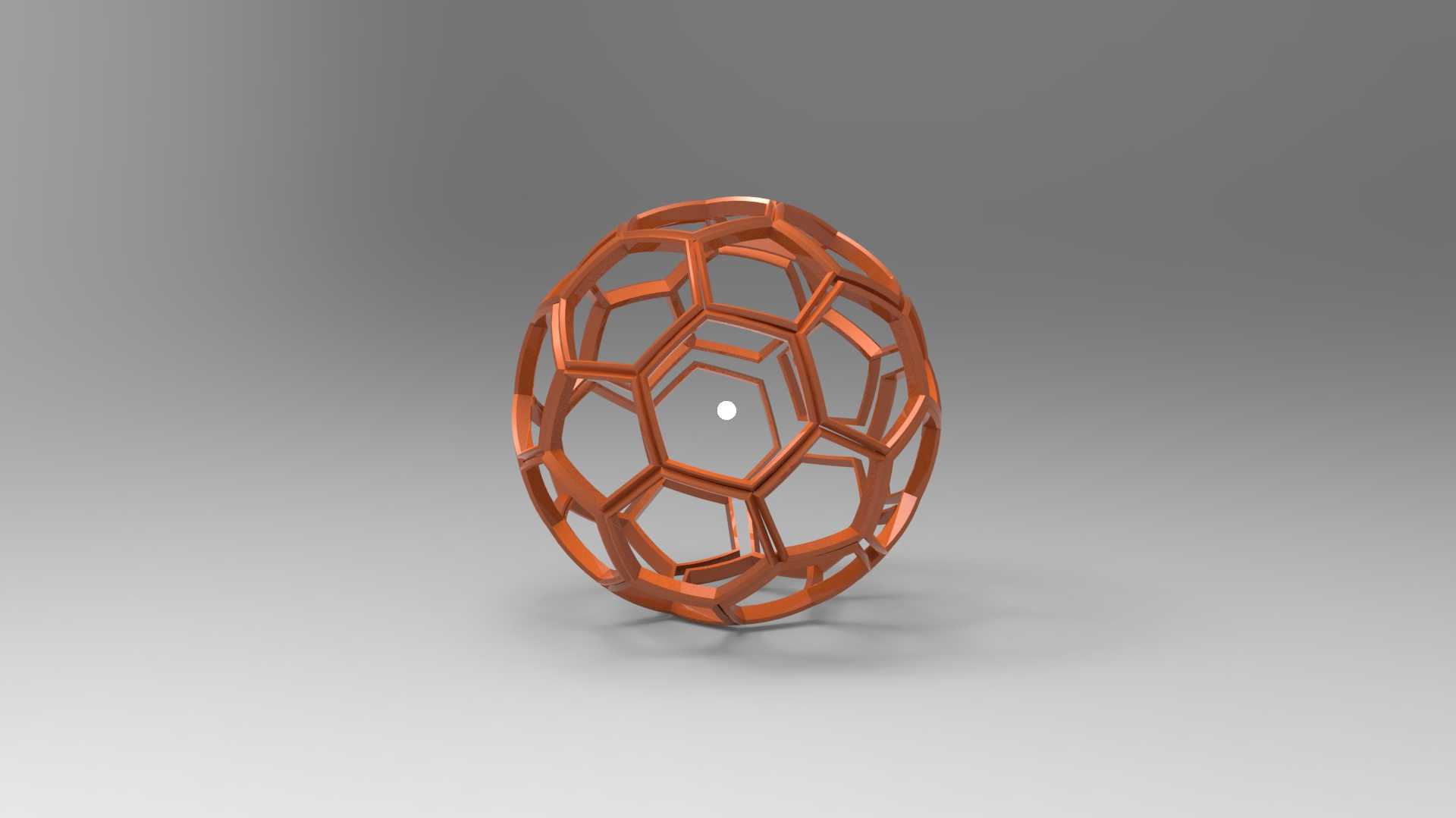

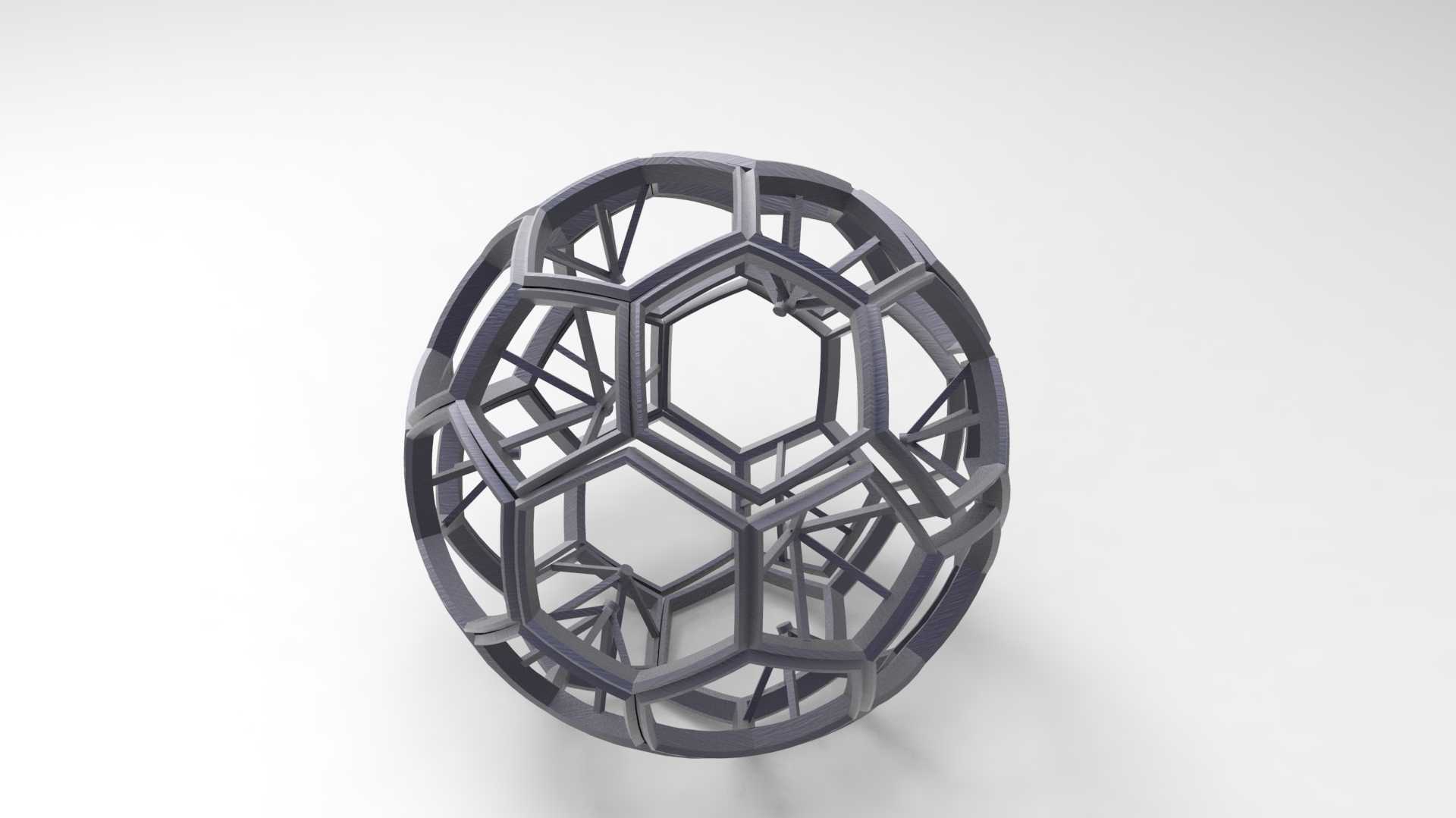

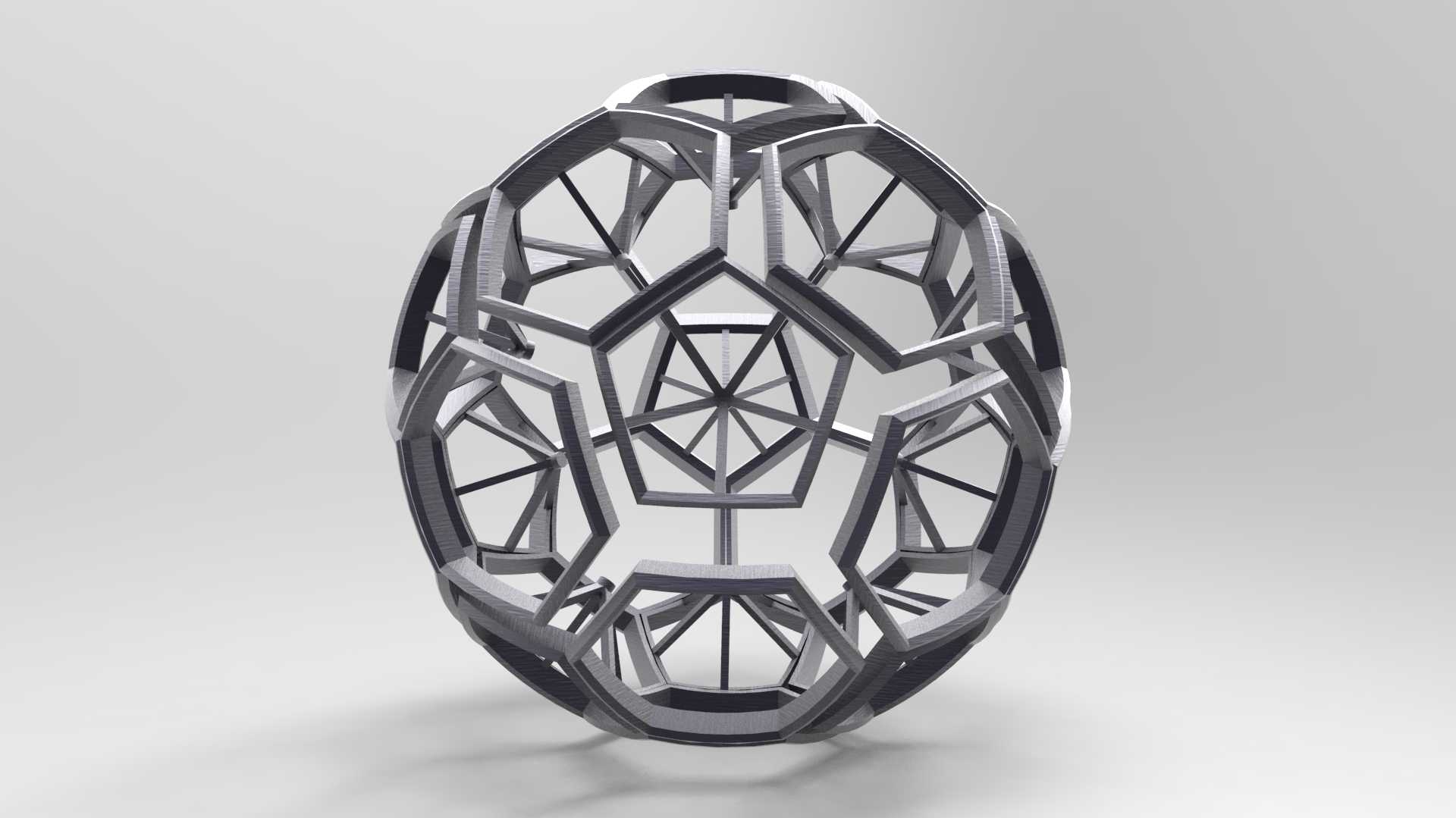

这类镂空网格椭球构件，在文创装置、展陈道具、轻量化结构验证领域有较多落地场景，日常接触的商业空间艺术装置、科普展项的力学演示结构、3D打印轻量化验证样件中，常能见到这类结构的身影。从功能特性来看，整体采用框架式镂空设计，在保留椭球整体轮廓形态的前提下，大幅削减了实体结构的用料重量，通透的网格结构既可以让光线、气流顺利穿过，也能让外部观察者清晰看到结构内部的支撑逻辑，不会产生实体结构的厚重遮挡感。设计过程中，首先确定了椭球的长短轴比例，让整体形态更趋近于卵型的柔和观感，避免正圆球带来的呆板感；表面的网格单元采用六边形与三角形组合的排布逻辑，六边形单元承担主要的轮廓维持作用，三角形支撑筋则分布在六边形节点之间，利用三角形结构的力学稳定性，抵消框架受力时的形变趋势，让整个镂空结构在轻量化的同时具备足够的结构刚度，不会因为镂空设计出现轻易变形的问题。从安装边界来看，这类构件通常作为独立展示件使用时，底部可搭配小型支撑底座，底座的连接点位可根据实际摆放需求，在椭球下部的框架节点处预留连接孔，不会破坏整体的网格视觉完整性；如果作为其他设备的装饰外罩使用，可根据内部设备的尺寸调整椭球的长短轴参数，保证内部设备与网格内壁之间预留足够的安全间隙，避免运行过程中出现剐蹭。实际建模过程中，需要先构建椭球的基础曲面，再在曲面上投影排布网格单元的轮廓线，通过扫描特征生成每一段框架的实体结构，最后在所有框架的交接位置做圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时也让整体外观更顺滑流畅。这类结构在做3D打印验证时，无需添加过多内部支撑，因为每一段框架都沿着曲面的法向延伸，打印过程中悬垂角度可控，能有效降低打印后的支撑清理工作量，也能保证框架表面的成型质量。如果用于金属材质的量产加工，可采用失蜡铸造或者型材拼接焊接的工艺，网格节点处的焊接位置要做打磨抛光处理，保证整体外观的一致性，不会出现明显的拼接痕迹。
