帕尔F310系列中压液压过滤器结构模型

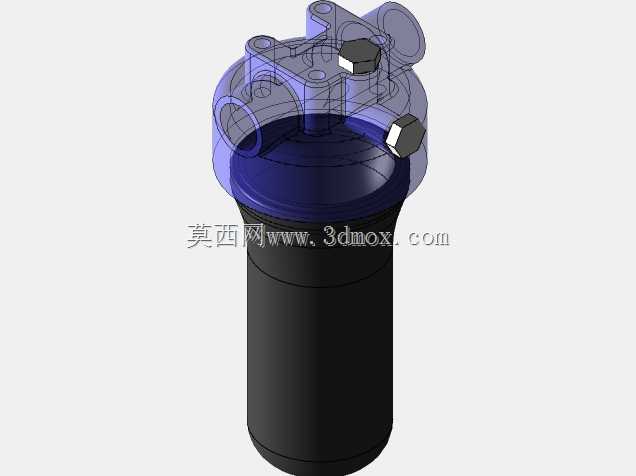

在液压系统的日常运维与整机设计环节，油液清洁度直接决定了泵、阀、执行元件的使用寿命，这款中压过滤器的三维结构，完全围绕工业液压回路的实际安装与使用需求搭建。从应用场景来看，这类过滤器常布置在液压站压力油路、工程机械主阀组进油侧、润滑系统供油管路中，适配石油基液压油、水乙二醇、水油乳化液以及多数合成液压、润滑介质，覆盖冶金设备液压站、工程机械行走液压回路、机床静压润滑系统、风电齿轮箱润滑单元等多类工况，能在持续中压工况下拦截油液内的金属磨屑、密封残渣、外界侵入的粉尘颗粒，避免杂质卡滞伺服阀节流口、划伤泵体配流盘、加速液压缸密封磨损。从结构设计思路来看，模型还原了顶部多接口的布局特征，侧部带内螺纹的接口为进出油口，顶部的螺塞结构分别对应排气、旁通阀安装、压差发讯器预留位，上盖的多个沉头孔用于实现滤头与滤筒的紧固连接，安装时只需匹配对应孔位的螺栓规格，就能完成滤头与下部滤壳的密封装配，滤壳采用直筒式结构，内部预留了足够的滤芯安装空间，可适配对应流量规格的折叠式玻纤滤芯，滤芯更换时只需拆卸下盖即可完成操作，无需拆解上部管路连接，大幅降低现场维护的工作量。从安装边界来看，模型完整还原了滤头的外接接口尺寸、安装孔位分布、滤筒整体外径与总高度，设计人员在做液压站布管、设备阀组布局时，可以直接调用该模型核对安装空间，避免出现管路干涉、维护操作空间不足的问题；上盖的异形轮廓并非随意设计，而是在满足内部流道通流面积的前提下，尽可能压缩滤头的横向占用空间，适合在安装空间紧凑的工程机械、移动液压设备上布置。模型同时还原了产品的流道走向，油液从侧部入口进入滤头后，会沿内部流道导向进入滤筒外侧，经滤芯过滤后从中心流道汇至出口，流道转角处均做了圆弧过渡处理，能有效降低油液通过时的局部压力损失，减少系统无用功损耗，顶部的六角螺塞结构也还原了实际产品的工艺特征，方便现场使用标准扳手完成排气、测压接头的拆装操作。
