2寸栓接铝合金金属中心气动隔膜泵结构

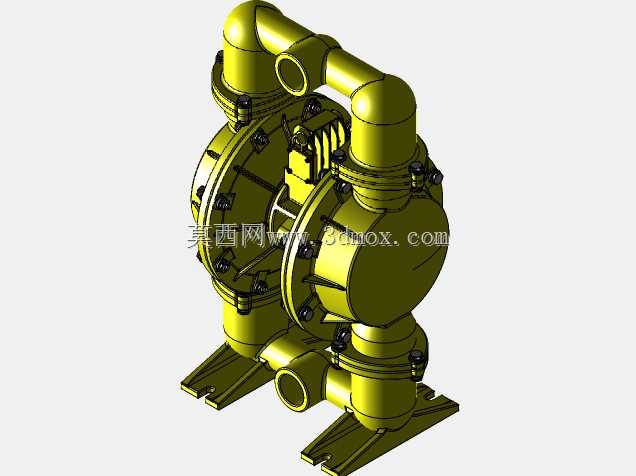

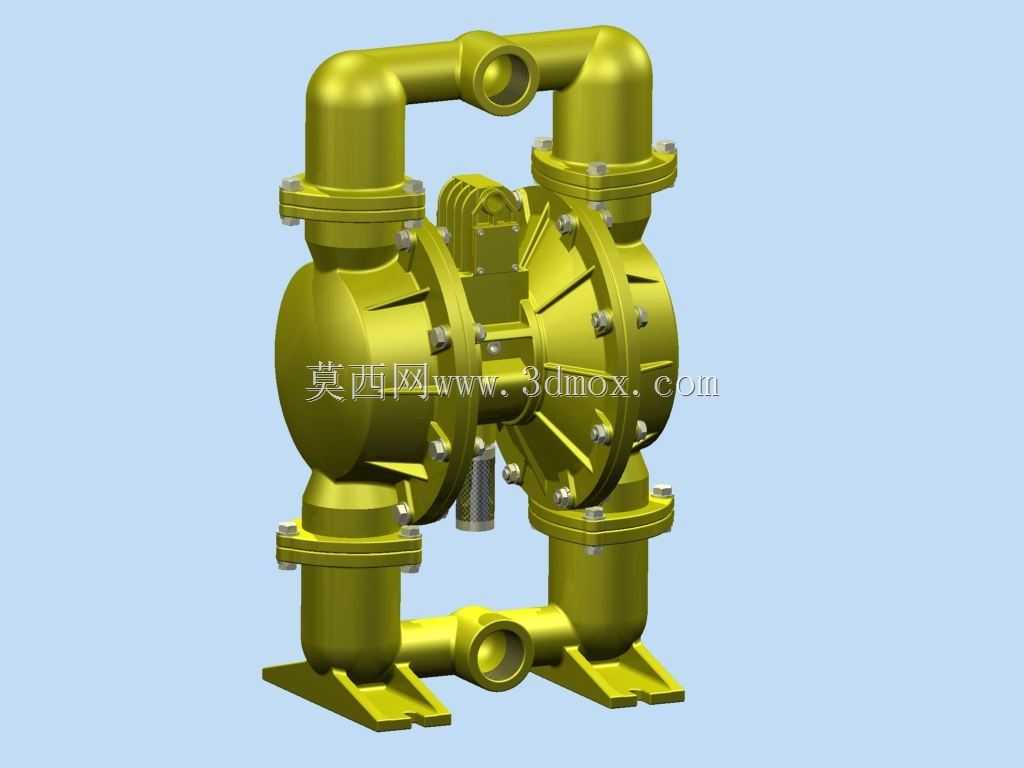

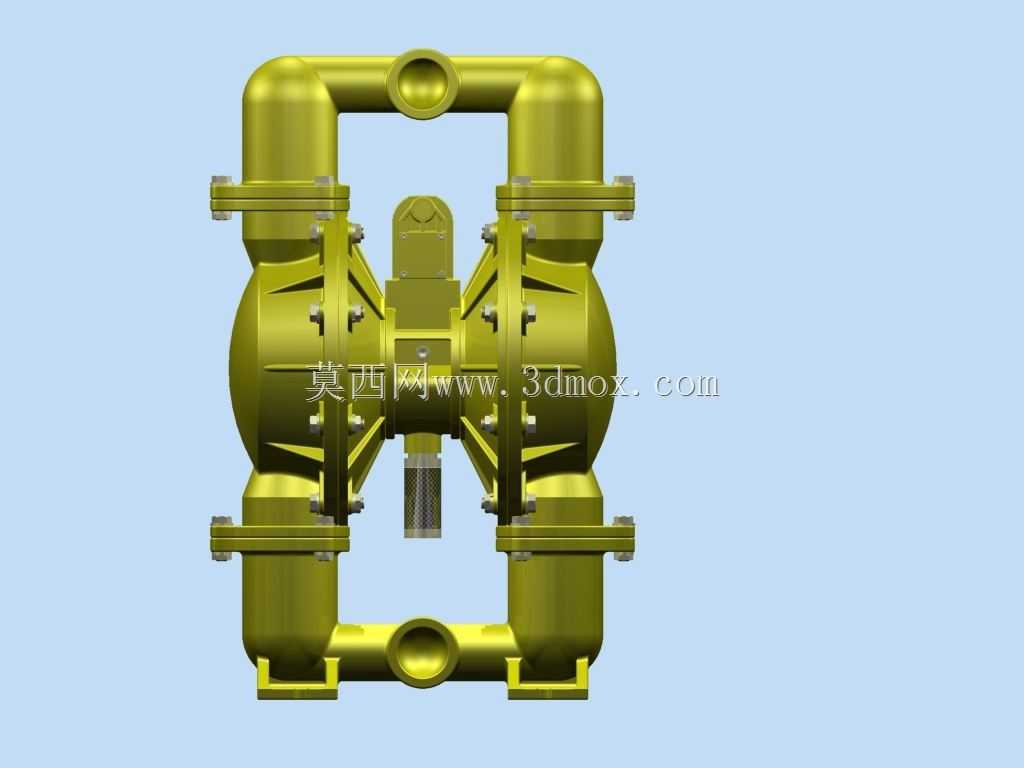

在化工溶剂输送、含颗粒浆料转运、易燃易爆工况流体作业场景中，这类2寸规格的栓接铝合金气动隔膜泵是现场常用的流体输送设备，其依靠压缩空气作为动力源，无需电力驱动，可在有防爆要求的厂区环境内安全运行，避免电气驱动带来的燃爆风险。从结构设计来看，整机采用栓接铝合金壳体，中心气阀部分为金属材质，相比塑料中心阀结构，金属中心的抗冲击性、耐磨表现更优，可适配更复杂的输送介质，包括含少量固体颗粒的流体、高粘度涂料、腐蚀性化工废液等工况，不会像离心泵那样出现叶轮磨损快、密封泄漏的问题。设计过程中，进出口均采用2寸NPT螺纹接口，进气口为1/2寸NPT规格，排气口为1寸NPT，同时预留了操作提升口，方便现场安装时的吊装与移位，安装底座采用带安装孔的支脚结构，可直接通过螺栓固定在设备机架或者混凝土基础上，安装时需要预留足够的管路操作空间，进出口管路需做软连接处理，避免泵体运行时的振动传递到管路系统造成接口松动。该泵的流速调节可通过进气压力调整实现0到163加仑每分钟的流量覆盖，干吸扬程可达5.5米，湿吸扬程可达9.8米，可输送最大直径11.1毫米的固体颗粒，运行时最大噪声为92分贝，整机铝制壳体重量约36.7千克，单人即可完成移位与安装作业。建模过程中，对隔膜腔的螺栓排布、气阀组的内部流道、进出口管路的过渡圆角都做了还原，隔膜片的压紧结构采用对称螺栓锁紧，保证两侧腔体的密封一致性，避免运行时出现压力不均导致的隔膜偏磨问题，进出液管路的弯头部分做了等径过渡设计，减少流体经过时的阻力损失，支脚的加强筋结构也做了等比例还原，保证安装固定时的结构强度，不会因为长期运行振动出现支脚断裂的问题。这类泵在涂装生产线、化工原料中转、污水处理污泥输送、陶瓷浆料输送、食品级流体输送场景都有广泛应用，选型时需要根据输送介质的腐蚀性选择对应的隔膜材质，比如输送强酸强碱介质选用特氟龙隔膜，输送普通水性介质选用丁腈橡胶隔膜，金属壳体的铝合金材质在保证结构强度的同时，有效降低了整机重量，相比铸铁壳体的同规格隔膜泵，重量降低近40%，更适合需要经常移动的临时输送作业场景。
