科肯CDBN系列工业滑片泵结构设计

在工业流体输送场景里，这类滑片泵的应用覆盖范围相当广，从石化厂区的轻质油料中转、润滑油循环供给，到食品加工行业的高粘度介质输送，再到工程机械的液压系统补油环节，都能见到这类容积式泵的身影。和常见的齿轮泵相比，滑片泵的流量脉动更小，工作噪音控制表现更优，对高粘度介质的适应性更强，尤其是在输送20000SSU粘度等级的介质时，依然能保持稳定的容积效率，不会因为介质粘滞阻力过大出现吸空、输出流量骤降的问题。

从结构设计逻辑来看，这款泵采用的是轴向配流+径向滑片伸缩的经典结构，泵体内部的转子偏心安装在定子腔体内，转子上开有若干均匀分布的径向滑槽，滑片嵌装在滑槽内，随着转子转动，滑片在离心力和底部压力油的作用下紧贴定子内壁，相邻两个滑片、转子外圆、定子内壁以及两侧配流盘之间就形成了若干个密封的工作腔。当转子按既定方向转动时，工作腔的容积在吸入口侧逐渐增大，形成局部负压将介质吸入，随着转子转动，携带介质的工作腔转动到排出口侧时容积逐渐缩小，将介质加压排出，整个过程连续平稳，没有往复式泵的冲击振动问题。

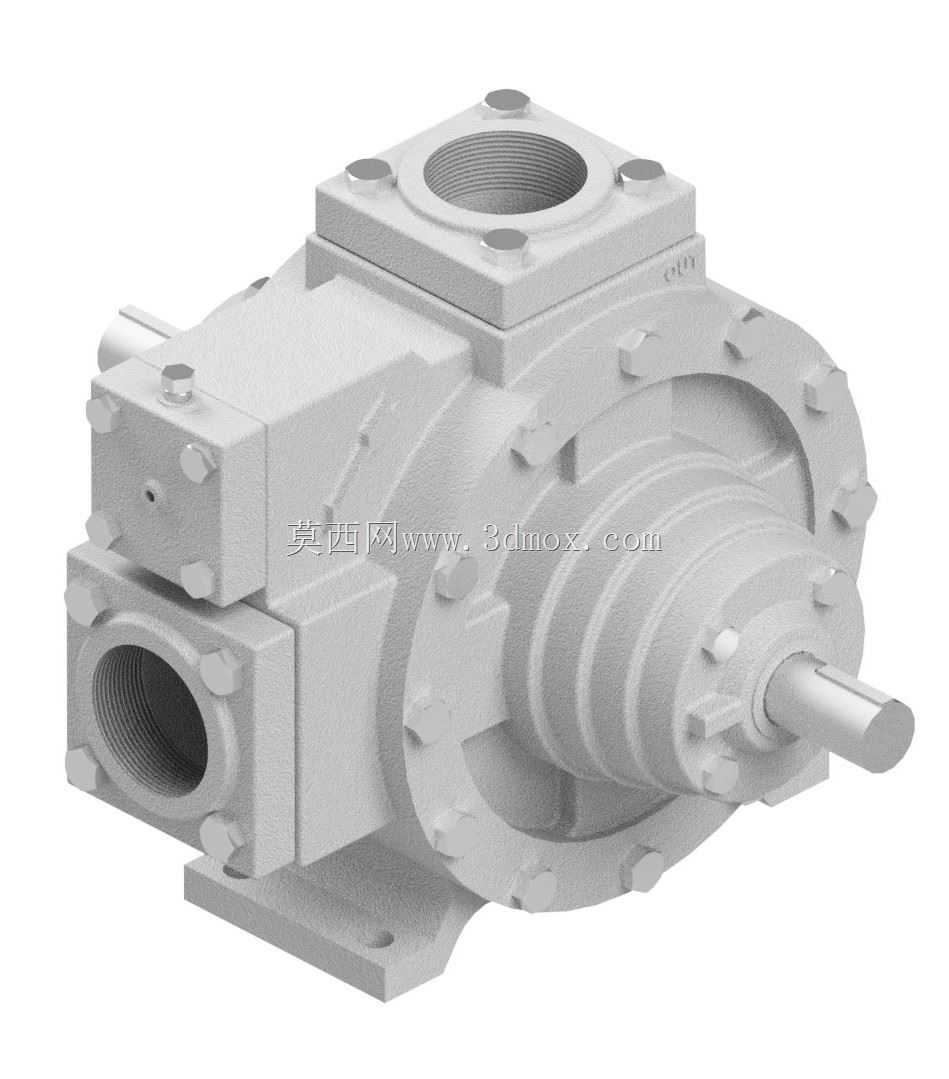

这款泵的接口采用2"NPT锥管螺纹连接，这种螺纹连接形式在工业流体管路里通用性极强，安装时不需要额外加工法兰焊接面，只要在管螺纹上缠绕合适的密封带或者涂抹密封胶就能实现可靠密封，能承受最高400psi的持续工作压力，短时间峰值压差可以扛到125psi，完全能满足中低压流体输送的工况需求。进出口的位置采用正交布局，侧方水平接口为吸入口，顶部垂直接口为排出口，这种布局既方便现场管路排布，也能利用介质自重提升吸程表现，减少泵启动阶段的干磨时间。

泵的安装底座采用一体化铸造的支脚结构，两个安装孔的间距经过标准化设计，能直接适配多数工业泵组的安装机架，不需要额外制作过渡连接板。轴伸端采用的是标准圆柱轴伸，配套通用型骨架油封密封，用户可以根据驱动形式选择直连电机或者带轮传动，不需要对输出轴做二次加工。泵体的连接螺栓全部采用内六角圆柱头螺钉，沿定子圆周均匀分布，能保证泵体结合面的压力均匀，避免高压工况下出现结合面渗漏的问题，日常维护拆解时也不需要太大的操作空间，在紧凑的安装工位上就能完成密封件更换、滑片磨损检查等常规维保操作。

从实际选型适配的角度来说，这款泵的额定流量能达到100gpm，在同安装尺寸的容积式泵里属于流量偏大的型号，适合需要大流量稳定输送、对压力脉动敏感的工况，比如精密机床的润滑油循环系统，不会因为流量波动导致润滑压力不稳影响加工精度；在油料加注场景里，稳定的流量输出也能提升加注效率，减少计量误差。温度适应范围覆盖-25到225°F，不管是北方冬季室外的低温环境，还是输送加热后的高粘度介质，泵体的结构间隙设计都能适配热胀冷缩的变形量，不会因为温度变化出现卡滞或者内泄过大的问题。

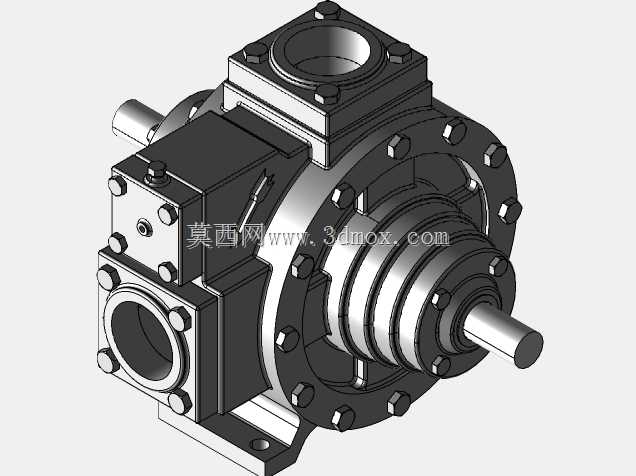

建模过程中对滑片的倒角、滑槽的间隙配合、配流盘的卸荷槽位置都做了精准还原，这些细节恰恰是影响滑片泵实际工作寿命和效率的关键：滑片端部的倒角能减少和定子内壁的接触应力，降低磨损速率；滑槽和滑片之间的间隙控制在合理范围，既保证滑片能灵活伸缩，又不会因为间隙过大导致内泄增加；配流盘上的卸荷槽能在工作腔高低压切换的瞬间提前导通，避免困油现象带来的振动和噪音。整个泵体的外形轮廓没有多余的突出结构，所有棱角都做了铸造圆角处理，既符合铸件的工艺要求，也能避免安装维护过程中出现磕碰划伤的问题。
