3D打印油底壳成型模具结构设计

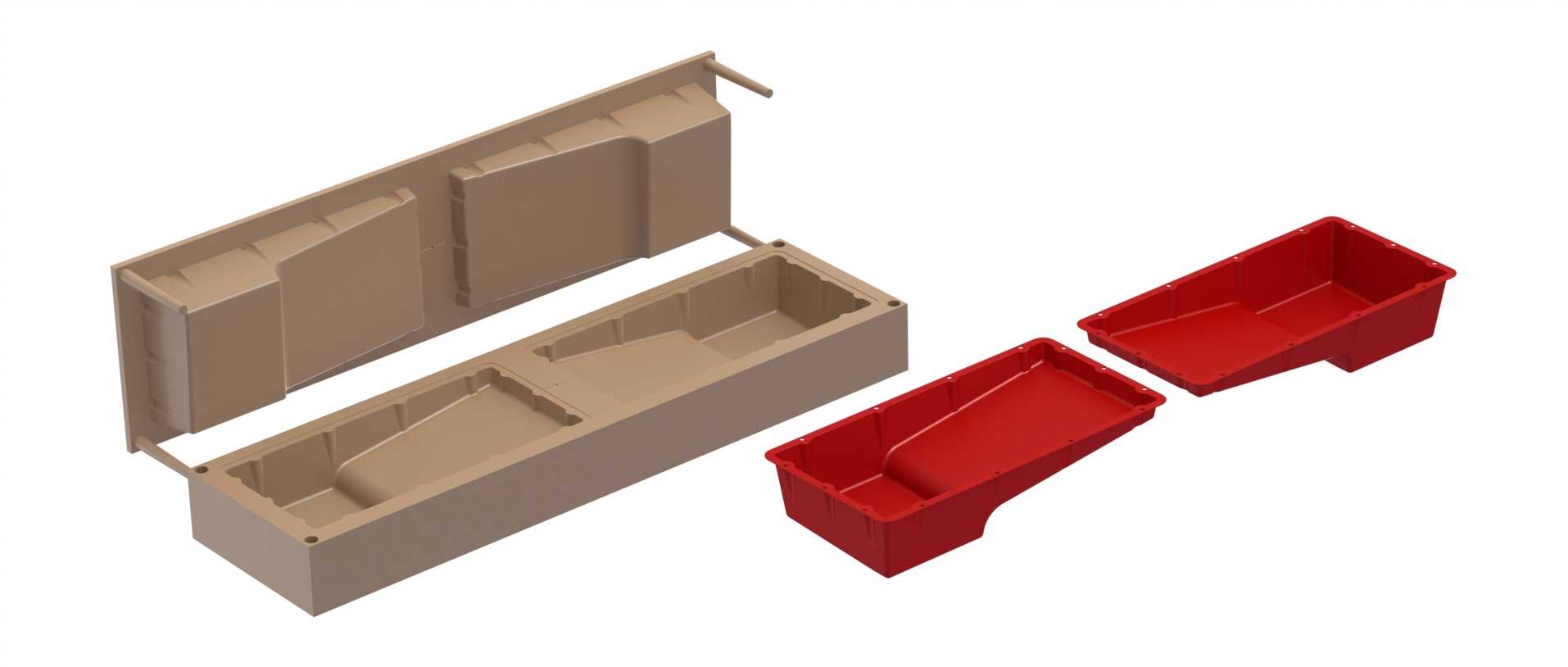

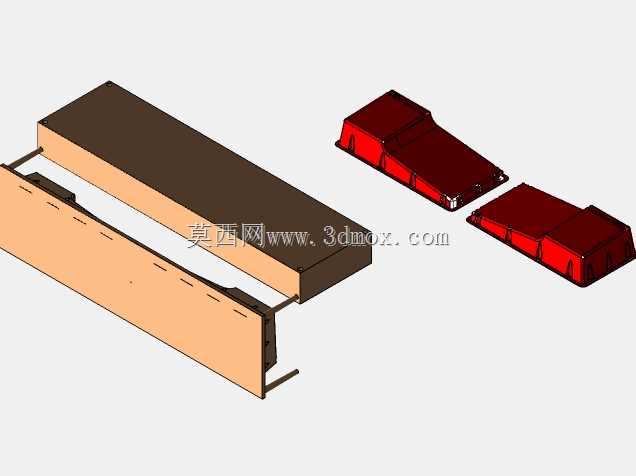

　　这套模具主要面向小批量试制场景下的油底壳零件生产，适配3D打印快速成型工艺，无需传统钢制模具的复杂开模流程，能大幅缩短新机型动力组件的研发验证周期。整套模具采用分体式结构设计，分为上模成型腔、下模基座以及两个侧抽芯滑块组件，合模后形成的封闭型腔完全匹配油底壳的复杂曲面轮廓，包括底部的储油凹陷、侧壁的加强筋结构以及安装边的定位凸台，能一次成型出无需二次大量修整的油底壳坯件。

　　从实际应用场景来看，这套模具特别适合发动机研发阶段的样件制作，当新机型油底壳结构需要多轮迭代验证时，采用3D打印制作这套模具，仅需数十小时就能完成模具本身的制作，相比传统开模动辄数周的周期，能把样件交付时间压缩到原来的十分之一，同时模具成本仅为钢制模具的几十分之一，非常适配研发阶段小批量、多迭代的生产需求。模具的分型面设置在油底壳安装法兰的端面位置，这个位置的分型痕迹刚好落在后续需要加工的安装密封面上，不会影响油底壳储油腔的内壁光滑度，也能避免分型面处的飞边进入储油区域，减少后续清理的工作量。

　　设计过程中充分考虑了3D打印工艺的成型限制，所有转角位置都做了不小于1.5mm的圆角过渡，避免打印过程中出现应力集中导致的模具开裂，同时模具的拔模斜度统一设置为1.5度，既保证了成型后零件能顺利脱模，又不会因为斜度过大导致零件壁厚出现明显偏差。模具的合模定位采用边角处的凸台凹槽结构，四个角位的定位销与定位孔间隙控制在0.2mm，既能保证合模时的快速对位，又不会因为3D打印的尺寸误差导致合模卡滞。侧抽芯滑块的滑动轨道直接集成在下模基座上，不需要额外加装导轨配件，打印完成后仅需简单打磨滑动面就能顺畅滑动，滑块的行程设置为35mm，足够脱出油底壳侧壁的倒扣结构，不会在脱模时拉伤零件侧壁。

　　模具的外形尺寸控制在320mm×120mm×110mm范围内，能适配市面上绝大多数桌面级FDM3D打印机的成型仓尺寸，不需要使用工业级大尺寸打印设备，进一步降低了模具的制作门槛。模具的壁厚统一设置为8mm，在保证成型过程中不会因为注塑压力（这里指低压注塑或者树脂浇筑压力）出现变形的前提下，尽可能减少打印材料的消耗，同时模具外表面设置了多道横向加强筋，提升模具整体的刚性，避免多次使用后出现型腔变形。在浇口位置的设计上，采用了侧浇口进料方式，浇口设置在油底壳安装边的侧端位置，成型后浇口残留可以在后续加工安装面时一并去除，不会在零件外观面留下明显痕迹。排气槽直接开设在分型面的边缘位置，深度0.15mm，既能保证型腔内的空气在进料时顺利排出，避免零件出现气泡、缺料等缺陷，又不会因为槽深过大导致溢料产生难以清理的飞边。

　　这套模具除了可以用于热塑性塑料的低压注塑成型外，也可以适配环氧树脂、聚氨酯等浇筑类材料的成型，满足不同材质油底壳样件的测试需求，比如耐油性能测试、振动测试样件的制作都可以通过这套模具快速完成。模具的开合模操作不需要额外的工装辅助，手动就能完成合模、抽芯、脱模的全流程，非常适合实验室或者研发车间的小批量作业场景，不需要配套大型的注塑设备或者模架，仅用简单的夹具固定模具就能完成浇筑作业。
