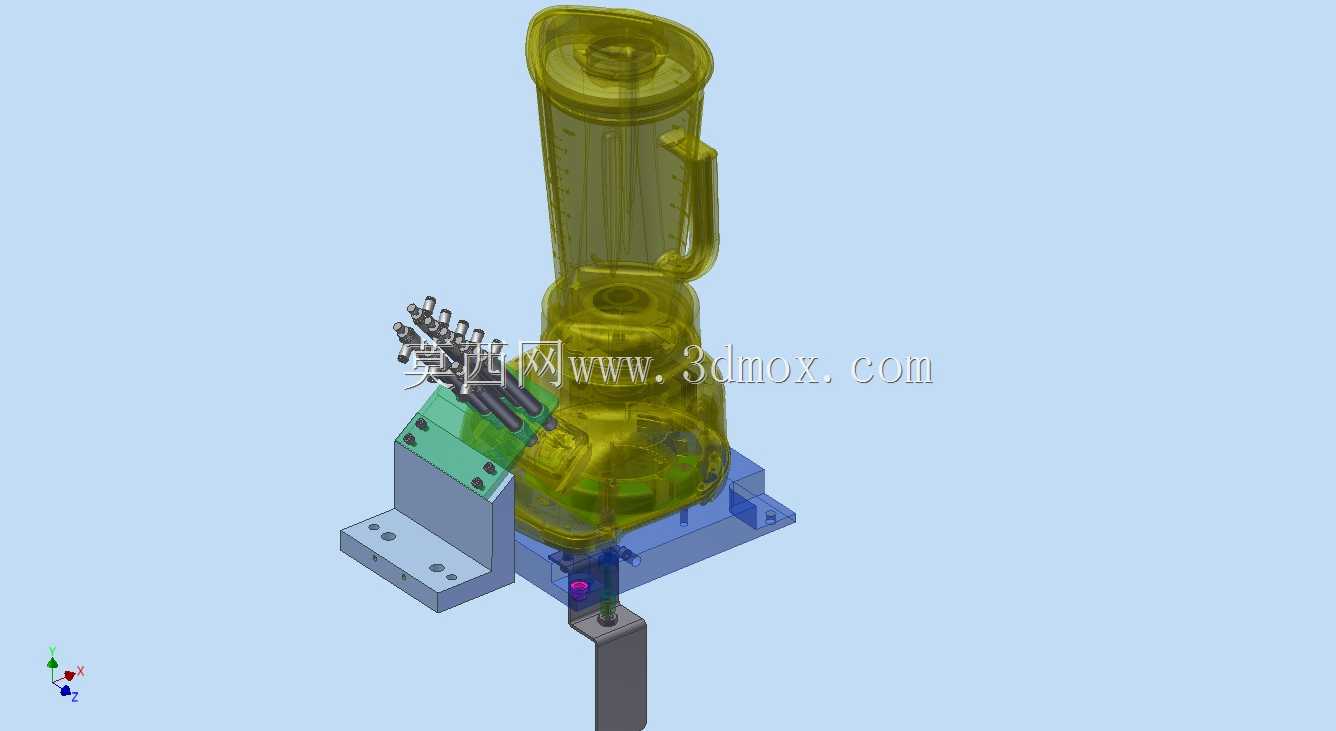

搅拌机按钮功能测试试验工装结构

　　这套结构主要面向家用搅拌类电器的产线功能验证环节，在小家电总装下线前的功能检测工位承担核心测试载体作用，日常部署在总装线末端的检测台位，无需额外搭建复杂安装基础，直接通过底座预留的沉头孔位即可锁紧在标准检测工作台面上，适配多数小家电生产车间的现有工位布局，不需要对原有产线做大规模改造。从结构设计逻辑来看，整体采用分层式布局，底部安装基座选用标准机加工板材拼接成型，所有安装孔位均按照车间常用检测工位的固定孔距做适配设计，基座上的定位块完全匹配搅拌机机身的底部轮廓，装夹时不需要额外调整定位件，操作人员只需将待检测的搅拌机杯体连带机身放置到定位槽内，即可完成快速定位，单台产品装夹耗时控制在数秒内，完全匹配产线的节拍要求。

　　测试执行端的结构做了针对性的避让设计，触发组件的安装位置精准对应搅拌机机身的功能按钮排布，测试时可以同步触发多档位按钮，不需要人工逐个按压，能够一次性完成所有档位的通断、功能切换验证，避免人工按压时的力度不均、位置偏差导致的误判问题。考虑到测试过程中可能出现的杯体放置偏移、机身尺寸公差波动，定位组件预留了合理的浮动间隙，不会因为注塑件的尺寸公差导致装夹卡滞，同时在接触按钮的触发端加装了软质缓冲头，避免测试过程中刮花机身外壳的按键区域，不会对成品外观造成损伤。整体结构的安装边界充分考虑了工位操作的人机工程要求，整体高度适配操作人员坐姿操作的手臂活动范围，不需要过度抬臂或者俯身即可完成取放件操作，

　　侧边预留的走线槽可以将检测线路完全收纳在结构内部，避免工位上的线路杂乱影响操作效率。在功能覆盖上，这套结构不仅可以完成常规的按钮通断测试，还可以配合外部检测模块同步验证搅拌功能启动后的整机运行状态，定位结构的刚性足够支撑测试过程中的小幅振动，不会因为搅拌机启动后的振动导致定位偏移，保证每次测试的位置一致性，大幅降低人工检测的误判率，适合中小批量的搅拌机生产检测环节使用，也可作为新品研发阶段的功能验证载体，帮助研发人员快速验证按钮触发的手感、行程参数是否符合设计要求。
