医用管路集成式氧气分流控制阀结构

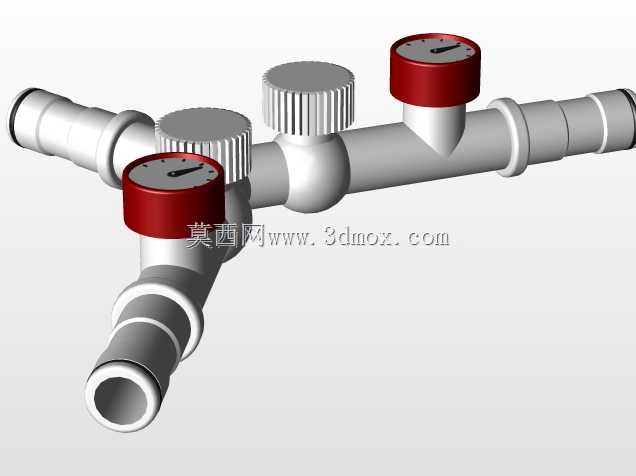

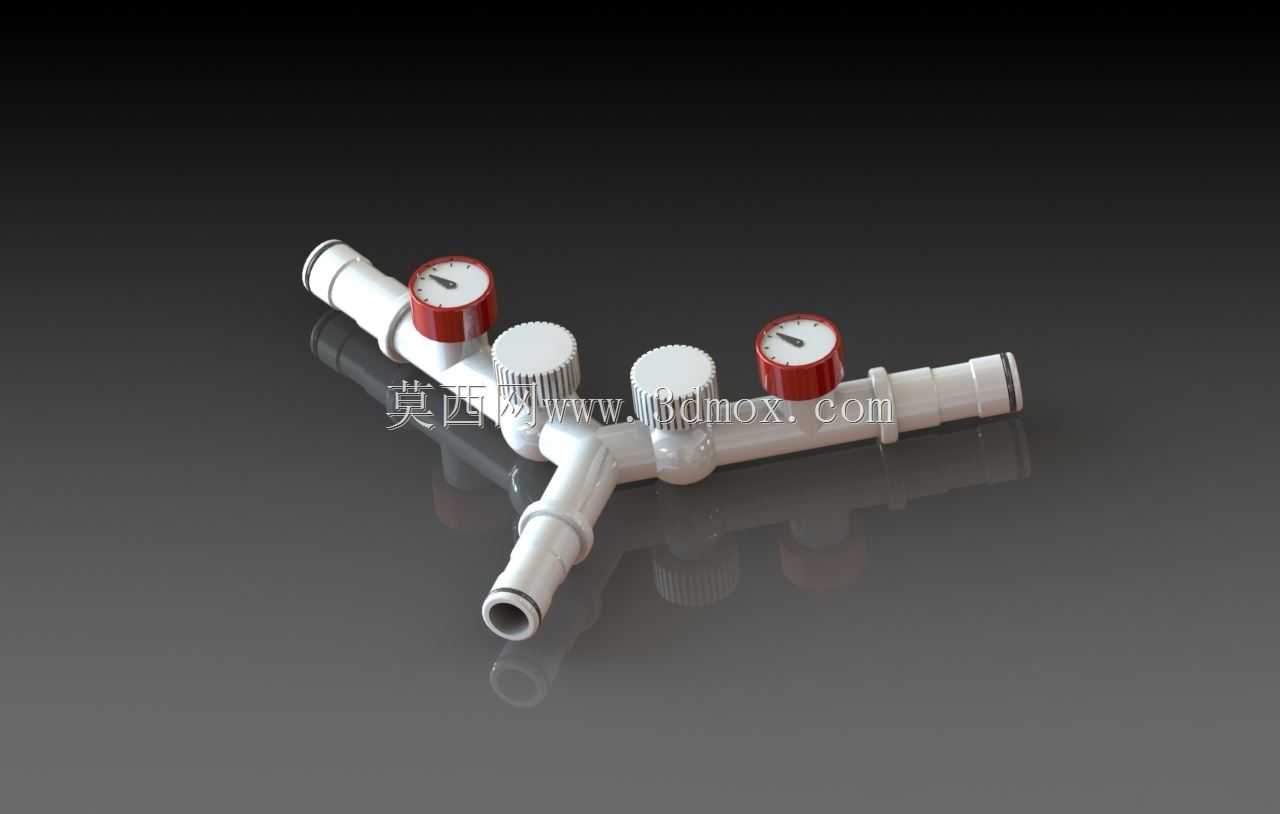

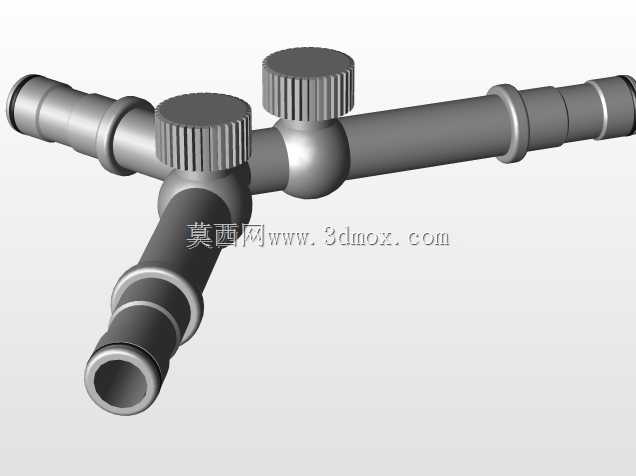

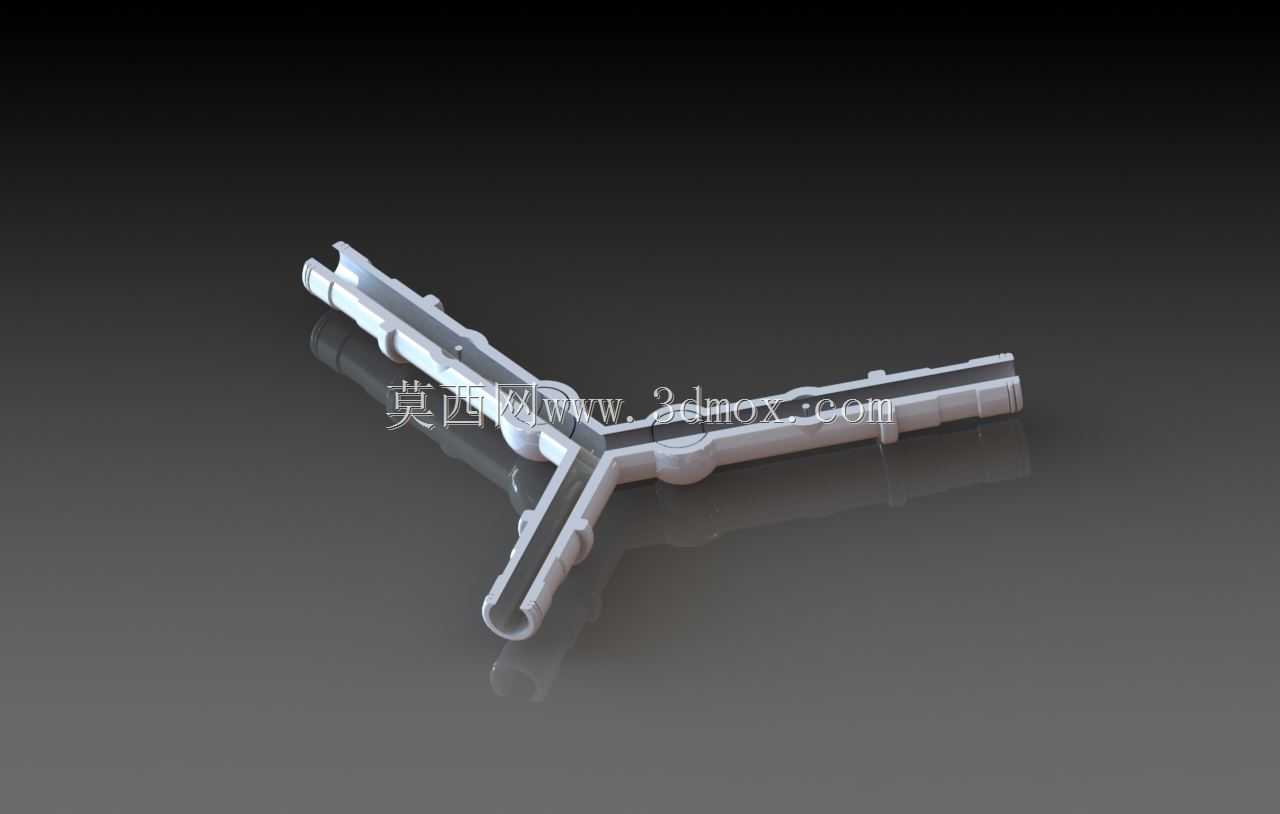

这款气路分流构件主要面向医用供氧系统、小型集中供气终端的支路分配场景，在病房设备带、移动供氧台车、家用氧疗配套管路中都能见到同类结构的应用，核心作用是将单路输入的氧气分流为多个独立输出支路，同时实现各支路的通断与流量调节，避免多终端供氧时的气流干涉、压力不均问题。从结构设计来看，主体采用三通式主管路布局，主管两端为快插式竹节接头，可直接匹配常规医用氧气管的内径规格，安装时无需额外转接接头，直接将软管推入即可靠卡紧，拆卸时按压接头端部的弹性卡圈就能顺利拔管，适配现场快速装配、后期维护更换的操作需求。主管路向上延伸出两个调节支路与两个检测支路，调节支路采用滚花旋钮结构，旋钮表面做了细密的周向滚花处理，即便操作人员佩戴医用乳胶手套也能稳定拧动，不会出现打滑脱手的情况，旋钮内部集成锥面阀芯，通过旋转改变阀芯与阀座的通流截面积，实现支路氧气流量的线性调节，调节行程内的阻尼感均匀，不会出现流量跳变、调节卡顿的问题。两个检测支路预留了压力表安装接口，可直接匹配微型氧气压力表，实时显示对应支路的供气压力，方便医护人员快速判断支路供气状态，排查管路堵塞、泄漏等故障，接口处做了密封锥面设计，安装压力表时无需额外缠绕生料带就能达到医用气路要求的密封等级，减少装配工序。设计阶段针对安装边界做了充分考量，整体结构沿主管轴向对称布局，横向最大尺寸不超过常规设备带的安装槽宽度，竖向突出高度控制在较小范围内，安装后不会突出设备带表面过多，避免过往人员、设备磕碰造成构件损坏。所有与氧气接触的流道内壁都做了光滑圆弧过渡，没有直角突变、加工毛刺残留，减少气流通过时的阻力损失，同时避免高速氧气流冲刷毛刺产生静电、金属碎屑的风险，符合医用氧气通路的安全设计要求。结构还预留了拓展空间，可根据实际使用需求选择是否加装流量控制器，加装后可实现支路流量的精准定量控制，满足不同氧疗场景的流量精度要求，不加装时可作为普通分流阀使用，适配不同预算、不同功能要求的项目选型。
