希尔巴托帕拉蒸汽排气阀结构设计

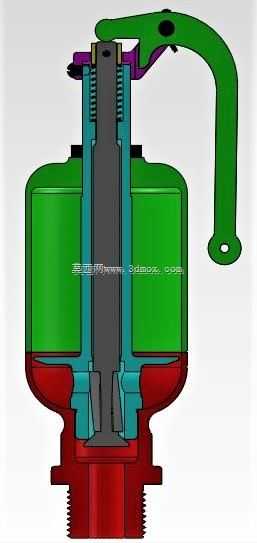

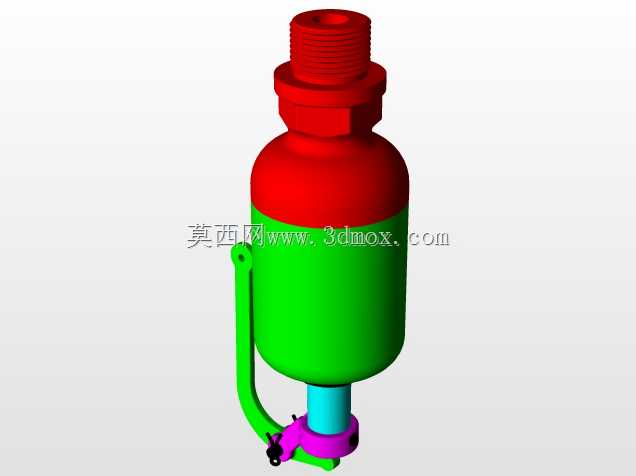

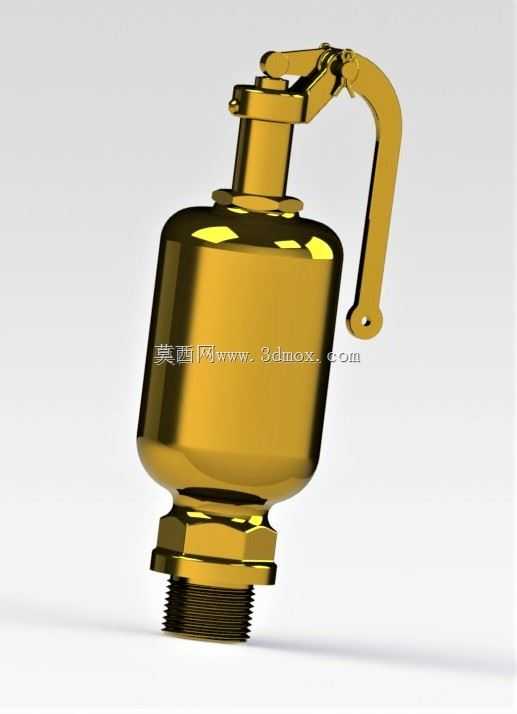

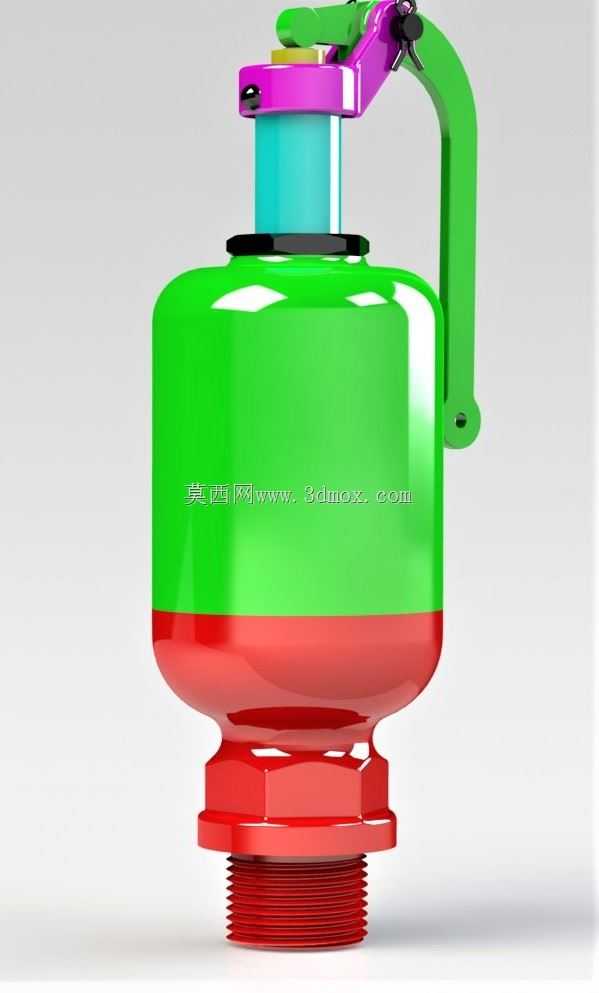

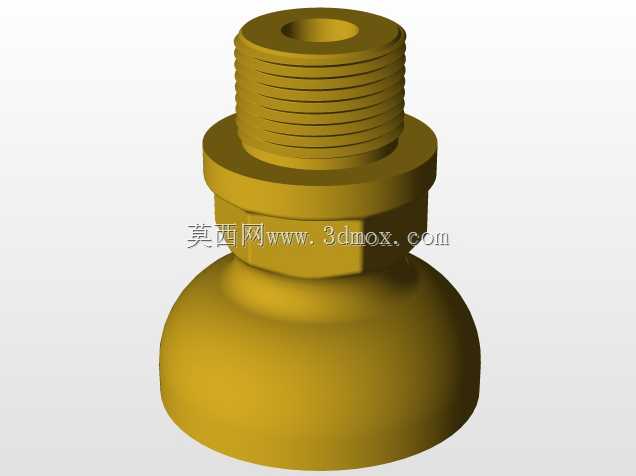

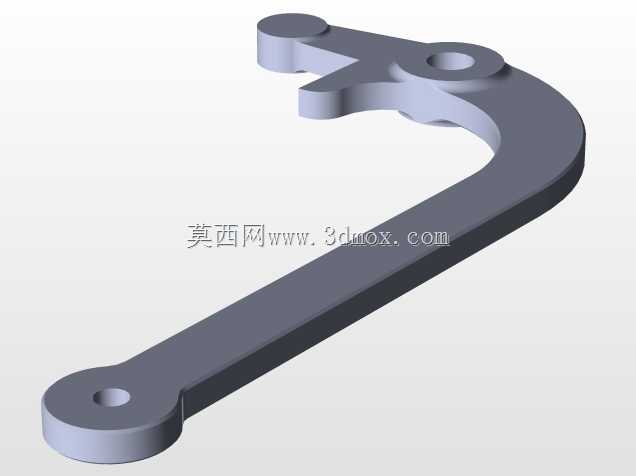

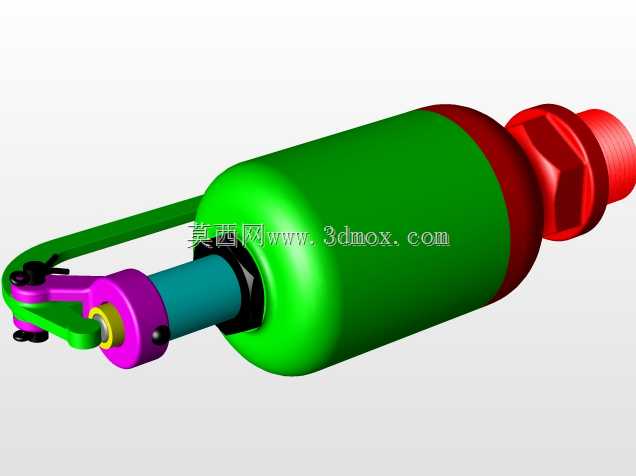

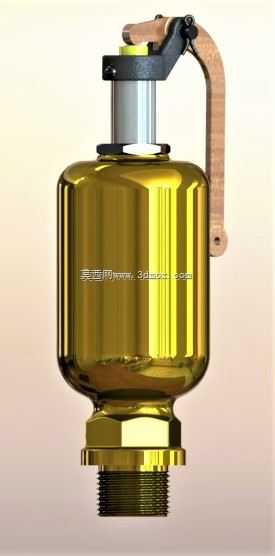

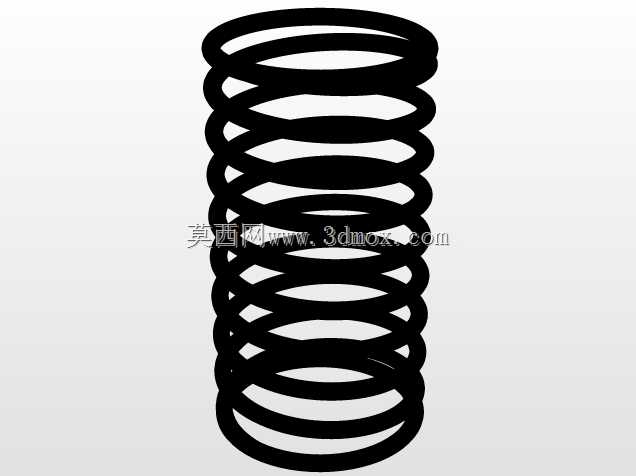

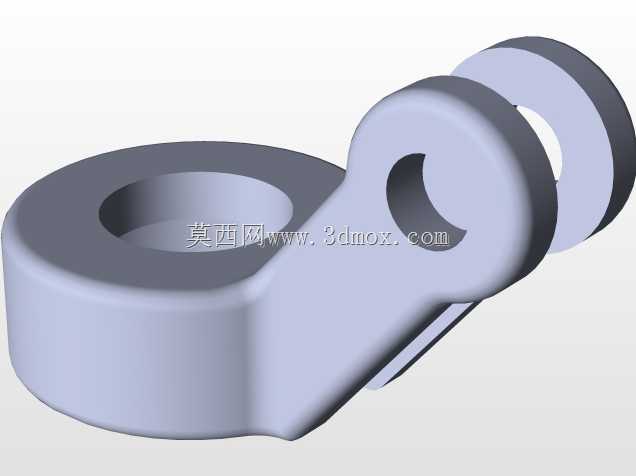

这款蒸汽排气阀主要应用在低压蒸汽输送管路、小型蒸汽供热系统、闭式蒸汽冷凝回路中，承担着自动排出管路内积聚空气、多余蒸汽泄压、维持管路压力稳定的核心作用，在民用蒸汽采暖、小型工业蒸汽供汽、食品加工蒸汽管路这类对压力控制精度要求适中、安装空间紧凑的场景中适配性极强。从结构设计逻辑来看，整体采用下进上排的直通式流道布局，底部设置标准外螺纹连接端，可直接与对应公称通径的管路内螺纹接口旋合安装，无需额外加装转接法兰，安装时仅需预留阀体径向1.2倍阀体直径的操作空间，用于扳手拧固作业，轴向安装高度从螺纹端面到扳把顶端的尺寸控制在紧凑区间，适配狭窄管井、设备夹层这类局促安装场景。阀体下部采用加厚红冲铜质基座结构，流道内壁做圆弧过渡处理，减少蒸汽流动时的阻力损失，避免高速蒸汽冲蚀阀体内壁；中部阀腔采用等径圆筒结构，内置浮球式感应组件，当管路内积聚的空气进入阀腔后，浮球随液位下落带动阀瓣开启，空气顺着上部排气通道排出，当蒸汽充满阀腔时，浮球在蒸汽压力推动下上浮，带动密封件封堵排气口，避免蒸汽外泄，当管路内压力超过设定阈值时，顶部的杠杆式扳把结构会自动抬起，带动阀瓣开启实现快速泄压，压力回落至安全区间后自动复位密封。上部的扳把采用杠杆增力结构，手动操作时仅需施加较小的力即可强制开启阀瓣，用于管路初次投运时的手动排气作业，扳把表面做圆弧倒角处理，避免操作时划伤手部，扳把与阀盖的连接销轴采用耐磨不锈钢材质，长期反复动作也不会出现卡滞磨损问题。阀盖与阀体的连接采用密封压合结构，内置耐高温密封垫片，可耐受150摄氏度以下的饱和蒸汽温度，长期运行不会出现密封面渗漏问题。建模过程中对各运动部件的配合间隙做了精准还原，扳把的转动行程、浮球的上下活动区间、阀瓣的开启高度都严格按照实际产品的运动参数设置，装配时可直接验证各部件的运动干涉情况，阀体外表面的色彩分区对应实际产品的不同部件材质，下部红色区域为螺纹连接基座，中部绿色区域为主阀腔壳体，上部彩色结构为操作扳把与排气组件，方便建模时快速区分不同装配层级，也便于后续做工程图的BOM表拆分。安装边界方面，除了底部螺纹的拧固空间外，阀体侧面的扳把转动方向需要预留至少一倍扳把长度的无遮挡空间，避免扳把动作时与周边管路、支架发生碰撞，排气口方向可根据安装场景调整，确保排出的蒸汽不会朝向人员操作位，避免烫伤风险。
