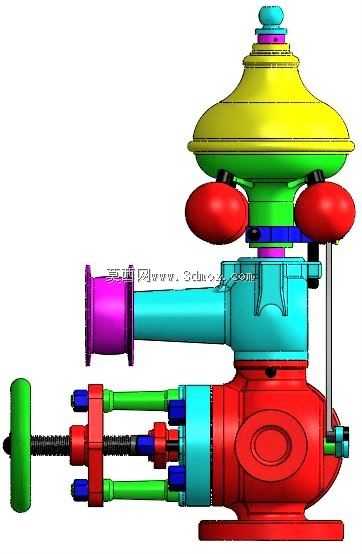

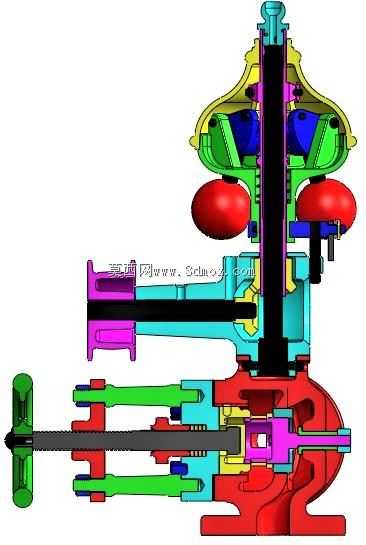

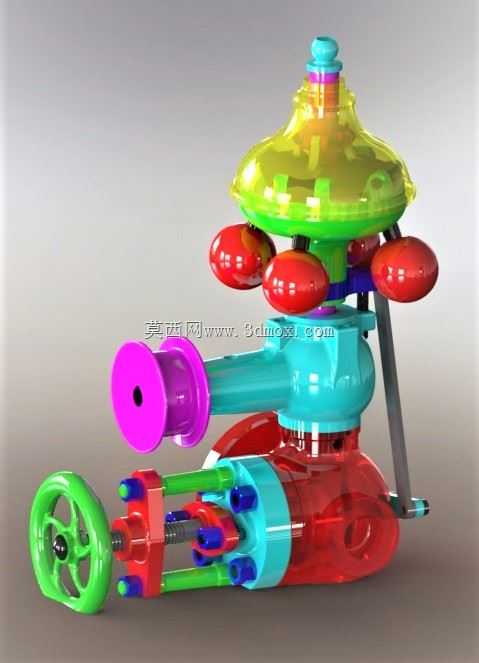

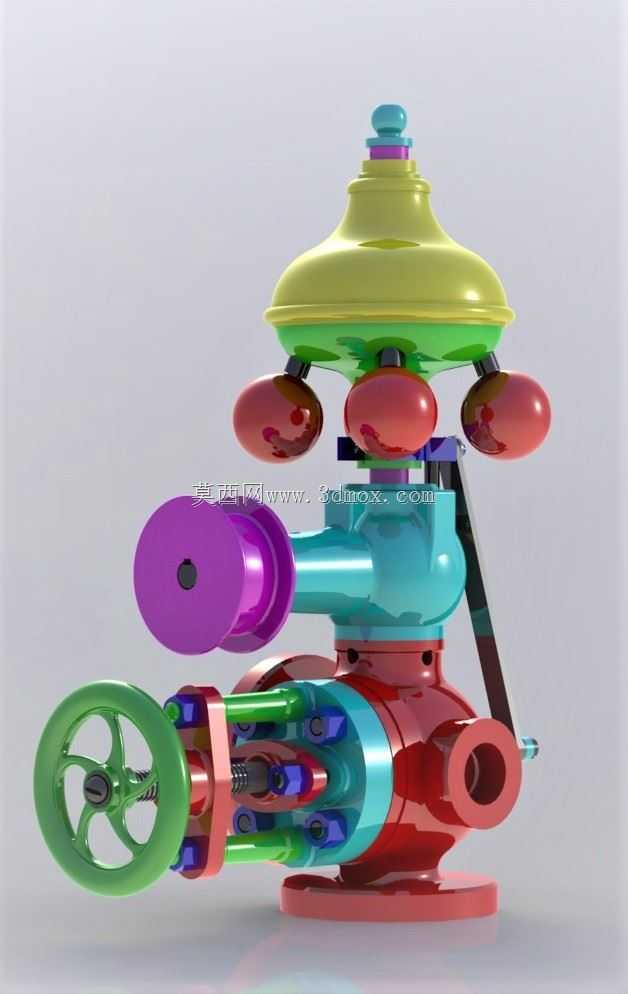

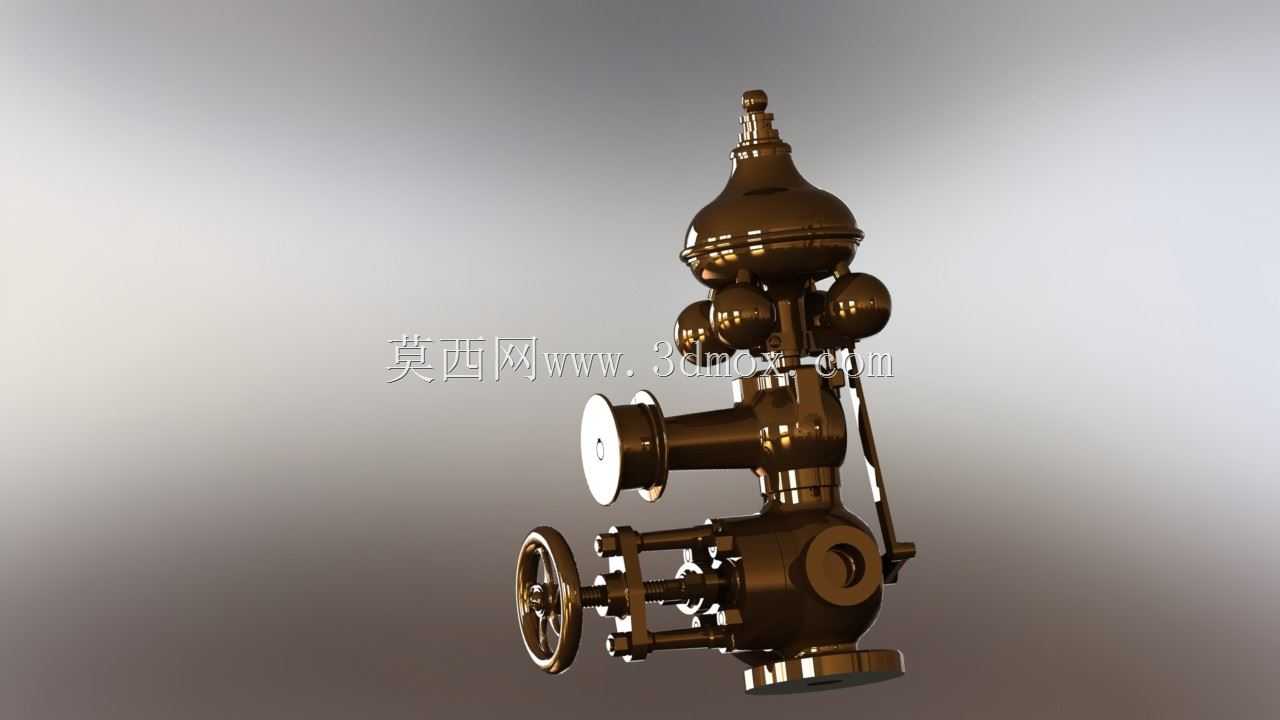

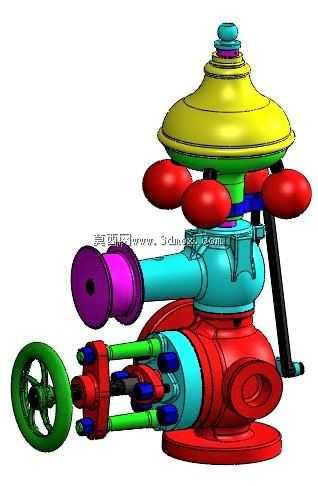

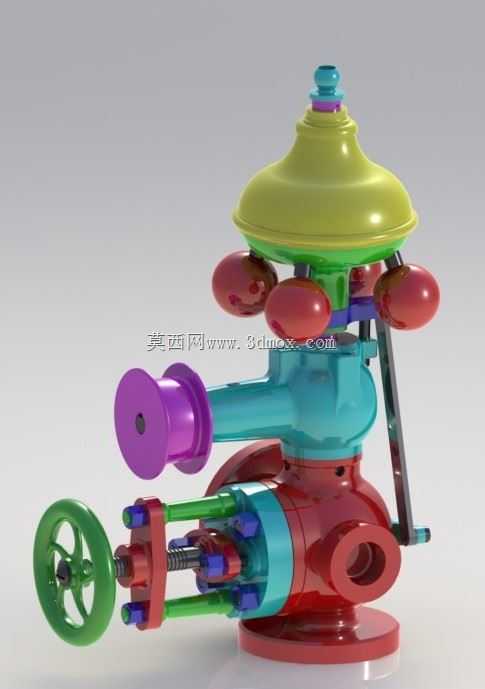

这款对位蒸汽调节阀主要面向饱和蒸汽、低压过热蒸汽的管路输送场景,常见于化工生产换热单元、食品加工蒸煮工段、纺织印染烘干线的蒸汽支路管控环节,核心作用是根据下游用汽设备的实际需求,精准调整蒸汽通流面积,匹配对应工况下的蒸汽流量与压力参数,避免蒸汽超压输送带来的管路冲击、设备密封失效问题,同时减少蒸汽冗余输送造成的能源损耗。从结构设计逻辑来看,模型采用多通式阀体布局,底部设置法兰式安装基座,可直接对接主蒸汽管路的竖向接口,侧部预留两个不同通径的外接端口,分别对应下游设备供汽、旁通泄压的管路连接需求,无需额外加装三通转接件,能有效缩减管路安装的空间占用,降低多接口拼接带来的密封泄漏风险。阀体上部的伞形防护盖采用圆弧过渡造型,一方面可以遮挡执行机构的外露传动部件,避免车间环境中的粉尘、水汽侵入传动缝隙造成卡涩,另一方面圆弧造型能引导冷凝水沿盖体边缘滑落,不会积存于执行机构顶部造成部件锈蚀。侧置的手轮操作机构采用大直径轮辐设计,操作时可提供足够的力臂,现场运维人员无需借助加力杆即可完成手动对位调节,手轮与阀杆之间设置梯形螺纹传动副,具备自锁特性,调节到位后不会因管路蒸汽压力波动出现阀位自行偏移的问题。顶部的多组配重式反馈组件直接与阀瓣开度联动,可直观反馈当前阀门的通流比例,无需额外加装开度指示仪表,方便现场巡检人员快速判断阀门工作状态。从安装边界来看,模型整体安装高度控制在常规蒸汽管路操作位的合理区间,手轮操作侧预留的操作空间符合现场人工操作的安全距离要求,侧部接口的中心高度与常规工业蒸汽管路的架设高度匹配,安装时无需对现有管路进行大幅改道。设计过程中针对蒸汽介质的高温特性,阀瓣与阀座的配合面采用锥面密封结构,对位过程中可实现线性流量调节,不会出现突开突关的水锤现象,阀杆部位设置多级填料密封结构,能耐受长期高温蒸汽环境下的密封老化,减少日常运维的填料更换频次。阀体下部的弹簧缓冲组件可抵消蒸汽通入瞬间的压力冲击,避免阀瓣受到瞬时高压冲击出现密封面损伤,延长阀门整体使用寿命。
- 上一篇:遥控车后独立悬挂结构设计方案
- 下一篇:柴油机燃油喷油器精密结构设计
- 全部评论(0)
- 模板大小 16.89 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORK
- 软件分类 阀门
