遥控车后独立悬挂结构设计方案

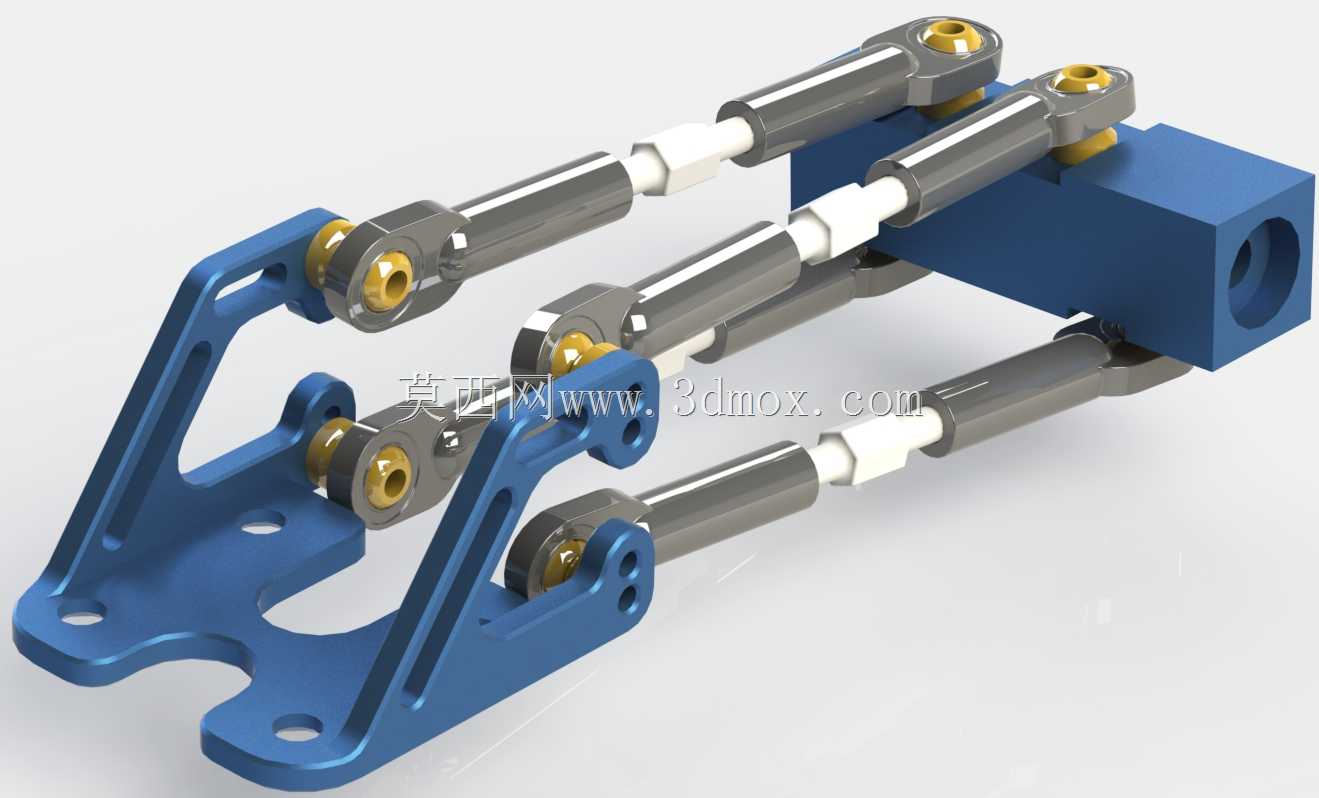

　　这套后悬挂结构主要面向比例遥控模型车的后轴承载与减震场景，适配1/10及相近比例的越野、平跑类遥控车型，核心作用是承接车架与后轮轮组的连接，在模型行驶过颠簸路面、弯道侧倾、起跳落地时，通过连杆的摆动行程吸收路面冲击，同时约束车轮的运动轨迹，保证轮胎与地面的贴合度，避免轮组出现不必要的横向窜动，提升行驶过程中的抓地稳定性。从结构设计逻辑来看，整套悬挂采用双横臂式独立悬挂的衍生构型，两侧对称布置的蓝色摇臂作为核心承载构件，下端预留的两个安装孔位用于固定轮组的转向节（或后轮轴座），上端的铰接点通过多段可调长度的连杆与车架侧的安装基座相连，每侧的连杆组采用三段式铰接布局，中间的白色段为长度调节结构，可通过旋转调整连杆总长度，

　　以此改变车轮的外倾角、束角等定位参数，适配不同路面的行驶调校需求。摇臂与连杆、基座的铰接位置均采用带衬套的球头结构，既可以保证多方向摆动的自由度，又能减少铰接位置的旷量，避免长时间使用后出现结构松垮影响操控精度。安装边界方面，单侧摇臂的下端安装孔间距适配常规模型车轮座的固定孔距，后侧的蓝色基座预留了与车架主体连接的通孔，整套结构在完全伸展状态下的纵向行程可覆盖模型车常规越野场景的跳动需求，不会出现运动干涉，各连杆在极限压缩、伸展状态下均不会与摇臂、基座发生磕碰。设计过程中优先考虑了结构的可调性与维护便利性，所有铰接点的球头均可单独拆卸更换，长度调节段无需完全拆解连杆即可完成参数调整，对于模型玩家来说，可根据不同赛道的抓地特性、

　　跳台高度快速调整悬挂几何，不需要重新制作整套结构。从受力角度来看，摇臂采用带加强筋的镂空构型，在保证结构强度的前提下尽可能降低簧下质量，减少跳动过程中的惯性冲击，连杆采用等直径的杆身结构，受力均匀，可承受起跳落地时的瞬间冲击载荷，不会出现弯曲变形的情况。基座作为整套悬挂与车架的连接载体，将多根连杆的铰接点集成在同一构件上，既保证了各铰接点的位置精度，又减少了车架上的安装点位，降低车架的加工难度。
