工业接口集成式控制单元结构设计

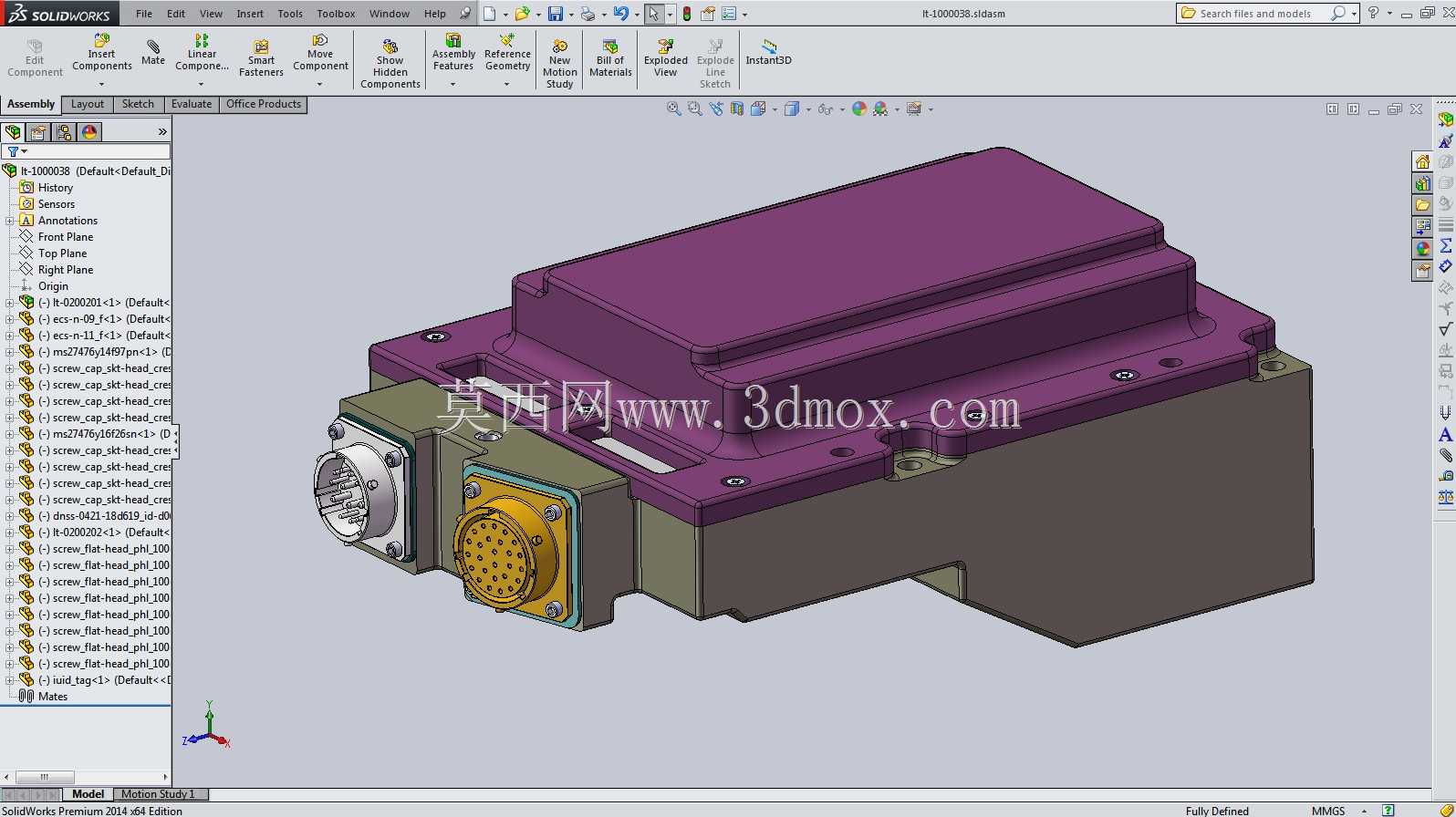

该集成式控制单元主要面向工业现场分布式电控系统部署场景，多用于设备侧信号中转、回路通断控制与多协议信号转接环节，可直接嵌入大型工业设备的电控舱内部，也可作为独立功能模块安装在生产线旁的走线架附近，承担现场传感器、执行器与主控柜之间的信号交互枢纽作用。从结构设计来看，整体采用上下分层的壳体布局，上部为封闭的腔体结构，用于容纳内部电路板、信号处理元件与接线排，腔体边缘设计有连续的安装凸台，凸台上预留均匀分布的固定孔位，可通过螺栓实现上下壳体的紧密压合，配合接缝处的密封结构能够满足工业现场常见的防尘、防泼溅要求，避免车间内的金属碎屑、切削液雾气侵入内部造成元件短路。下部壳体为承载基座，侧面预留两个不同规格的航空接口安装位，分别对应多针信号接口与电源接口，接口采用法兰式安装结构，通过侧边的固定螺丝与壳体锁紧，接口与壳体接触面加装密封衬垫，保证连接位置的防护性能；两个接口分别匹配不同线径的现场线缆，其中圆形多针接口可同时传输多路数字量与模拟量信号，另一侧的接口负责电源输入与大功率控制回路输出，接口旁的壳体位置设计有小型定位凸台，可避免线缆插头插接时出现错位，也能在设备运行过程中分担插头受到的侧向拉扯力，防止长期振动下接口松脱。设计过程中充分考虑了现场安装的边界限制，整体外形为规整的长方体结构，无突出的不规则结构，可直接贴装在设备安装板的平面位置，底部基座预留的安装缺口可适配常见的DIN导轨安装方式，也可通过底部的螺丝孔直接固定在金属安装面上，安装时无需额外定制转接支架。壳体的边角位置均做了小尺寸倒角处理，既可以避免安装过程中锐边划伤操作人员，也能减少壳体压铸成型时的应力集中问题，提升壳体的结构强度。上部腔体的顶面设计有阶梯式的加强筋结构，在不增加壳体整体壁厚的前提下提升顶面的抗形变能力，避免安装时螺栓锁紧力过大造成腔体变形挤压内部电路板。内部腔体预留了足够的走线空间，可容纳不同规格的内部连接线，接线位置与接口的距离经过优化，可减少内部线缆的弯折角度，降低线缆长期使用出现线芯断裂的风险。整体结构的尺寸适配工业电控系统的通用安装空间，可直接替换同类型的老式控制模块，无需改动原有设备的安装孔位与走线布局，能够有效降低现场改造的施工工作量。
