拉力赛车前部悬架焊接总成结构设计

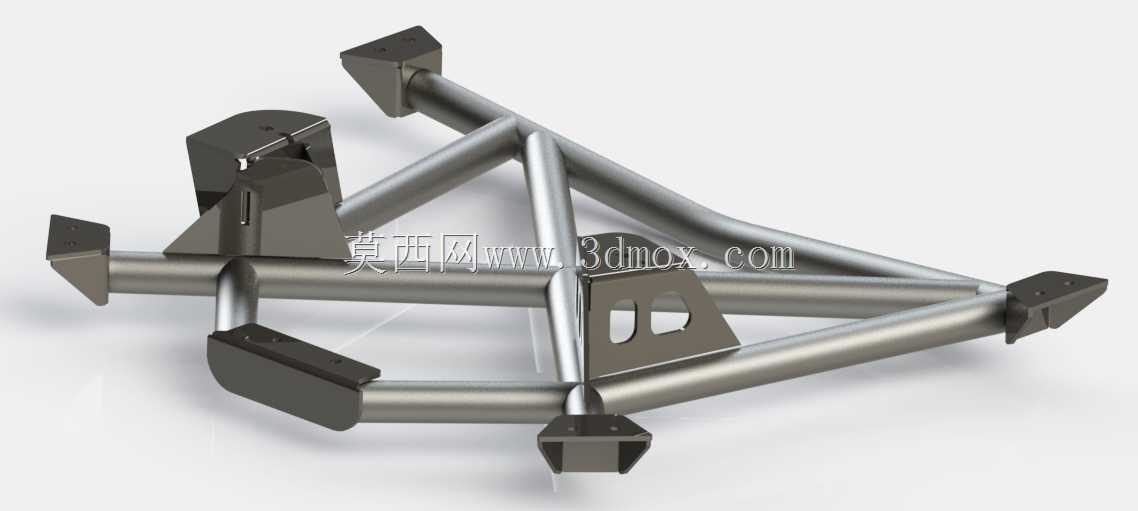

　　这套悬架结构针对拉力赛事的非铺装路面行驶工况开发，核心作用是承接车轮跳动时的多向冲击载荷，将路面激励经过结构传导后分散至车架主体，同时为转向拉杆、减震器上端提供刚性安装点位，避免极限工况下连接点出现应力集中导致的结构失效。从结构布局来看，主体采用圆管桁架式焊接结构，管材选型匹配拉力赛事的冲击冗余要求，管与管的衔接位置全部采用相贯线切口满焊处理，所有焊缝走向避开应力集中的弯折区域，在管材交汇的受力峰值点额外焊接了三角形加强筋板，筋板上开设的减重孔在不损失结构强度的前提下降低了整体簧下质量，适配拉力赛段频繁弹跳的动态响应需求。各个向外延伸的安装支脚均采用机加工钢制件，支脚与主管的焊接位置预留了足够的焊脚高度，

　　每个支脚的安装面都经过铣平处理，保证安装时连接面的贴合度达到90%以上，避免装配后出现附加弯矩。支脚上的安装孔位严格按照整车硬点坐标布置，分别对应下摆臂连接点、减震器下固定点、转向节限位点以及车架前副车架的对接点位，孔位公差控制在±0.1mm范围内，保证装配时不需要额外修配即可完成对位安装。设计过程中优先考虑了赛事场景下的维修便捷性，所有易受撞击的外侧支脚都设计为可单独更换的结构，不需要整体切割桁架主体即可完成受损部件的替换，管架的主体走向避开了刹车管路、线束的布置路径，预留的间隙足够容纳管路固定卡扣与防磨护套，避免车辆行驶过程中振动导致管路与金属管架摩擦破损。结构的整体安装边界完全适配拉力赛车前置后驱的前部车架布局，

　　横向宽度不超过前轮轮距的内侧安装极限，纵向位置避开了散热器与转向机的安装空间，垂向高度预留了减震器最大压缩行程的活动余量，即使车轮处于最大上跳行程时，悬架结构也不会与车架、轮拱内衬发生运动干涉。在受力传导逻辑上，各个支脚承接的冲击载荷会沿着桁架的管材走向分散传递到三个主连接点，避免单根管材承受过大的瞬时载荷，管材的壁厚选择经过多轮冲击仿真验证，在连续颠簸赛段的交变载荷作用下，结构疲劳寿命满足赛事全赛季的使用要求，不需要中途对悬架主体进行加固处理。
