汽车排气系统端模加工工装结构设计

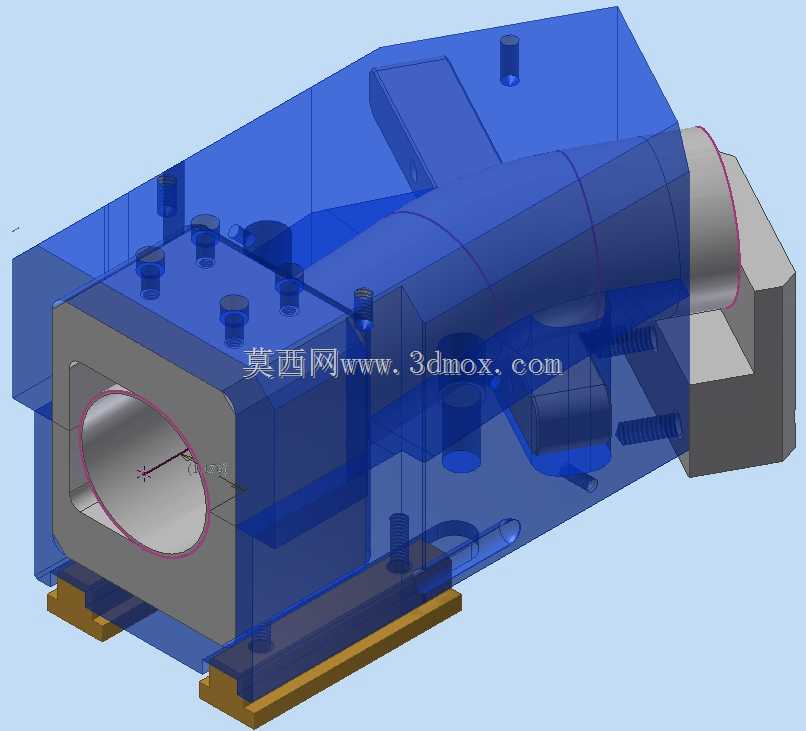

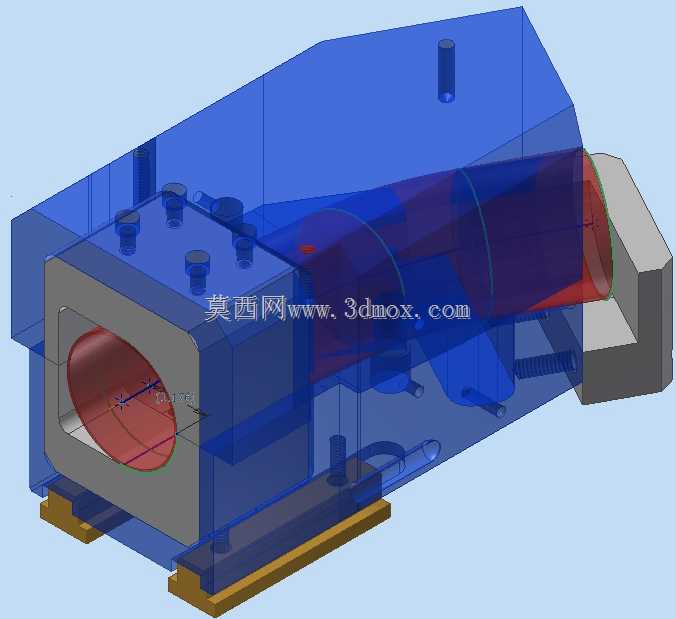

这套端模结构主要应用于汽车排气系统零部件的端面加工工序，在排气系统焊装、机加生产线中承担工件定位与夹紧的核心作用，适配排气端管、消音器连接端等筒状薄壁零件的端面车削、平端面、坡口加工工位，能有效解决薄壁排气件加工时易变形、装夹定位精度不足的问题。从结构设计来看，主体采用半包覆式型腔结构，蓝色透明部分为模座主体，内部预留了工件避让空腔，可适配不同外径的筒状排气零件，型腔侧壁布置了多组可调式压紧螺栓，能够根据工件实际壁厚调整压紧力，避免薄壁管件装夹时出现压痕、圆度超差的问题。模座前端设置了与工件端面匹配的定位止口，工件装入后止口端面与工件基准面贴合，可快速完成轴向定位，无需每次加工前重复打表找正，能大幅缩短单件装夹辅助时间。模座底部设置了带定位键的安装基座，安装基座的键槽尺寸适配常规机床工作台的T型槽规格，安装时可通过定位键快速完成模座在机床上的找正固定，基座上的安装孔采用长圆孔设计，允许在一定范围内调整模座的安装位置，适配不同行程的加工设备。设计过程中优先考虑了排屑与操作便利性，模座型腔侧壁预留了排屑缺口，加工产生的金属切屑可顺着缺口排出，不会在型腔内堆积影响定位精度；侧面设置的操作缺口方便操作人员装卸工件，无需将手深入模座内部即可完成夹紧螺栓的操作。结构上还集成了辅助支撑组件，针对排气零件伸出模座的悬臂部分，设置了可调式辅助支撑块，加工时可支撑工件悬臂端，抵消切削力带来的工件振颤，提升加工端面的表面粗糙度与平面度精度。整套结构的安装边界充分考虑了常规数控车床、专用端面加工机床的工作台尺寸，模座总宽度、长度与高度均控制在通用机床的加工行程范围内，无需对现有设备进行改造即可直接安装使用，适配多车型排气系统零部件的共线加工需求，换型时仅需更换前端定位止口套、调整压紧螺栓位置即可完成适配，无需整体更换模座，能有效降低生产线的工装投入成本。
