医用贴片成型模具结构设计方案

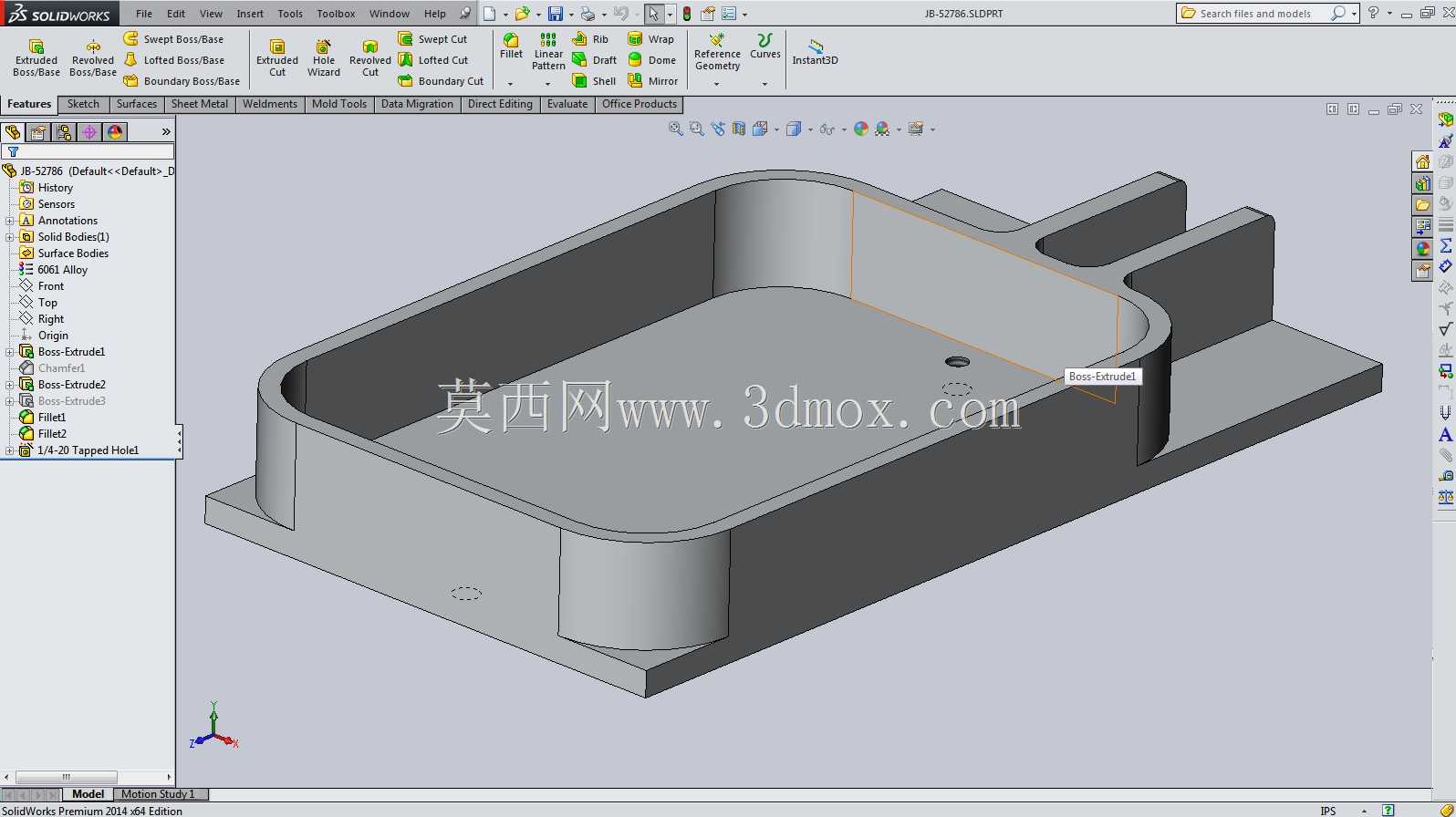

这款模具主要应用于医用外用贴片的批量压制成型工序，适配医用敷料、药贴类产品的生产场景，在洁净车间的贴片生产线上，可直接安装于对应吨位的压合设备工位，完成贴片基材的定型与边缘裁切一体化作业。从结构设计来看，模具主体采用带延伸定位边的开式型腔结构，型腔内部做了圆角过渡处理，避免贴片成型过程中出现应力集中导致的基材撕裂，同时减少清洁死角，符合医用生产场景的卫生要求。型腔侧边设置的双凸耳定位结构，可与生产线的送料导轨快速卡合，无需额外制作定位工装即可完成安装对位，安装时仅需将底部的安装基面与设备工作台面贴合，通过侧边的安装孔锁付固定即可，安装边界预留了足够的送料间隙，不会干涉带状基材的连续输送。设计过程中优先考虑了医用产品生产的易清洁需求，型腔内壁做了光滑处理，无细小凹槽或锐角结构，生产间隙的清洁消毒作业可快速完成，避免药剂残留造成的交叉污染。型腔深度根据常规医用贴片的厚度范围做了适配，成型后的贴片边缘整齐无飞边，无需后续二次修边工序，可直接进入下一道背胶复合工序。模具侧边延伸的定位凸台除了安装对位作用外，还可作为基材输送的导向结构，带状基材经过模具工位时，凸台可限制基材的横向偏移，保证每一片贴片的成型位置精度，避免出现偏位导致的废料。整体结构采用一体化铣削成型的设计思路，减少了拼接缝隙，既提升了模具的整体结构强度，也进一步降低了清洁难度，适配医用生产环境的高频次消毒作业要求。在实际生产使用中，该模具可适配多种材质的医用贴片基材，包括无纺布、水凝胶基材等，压合过程中型腔受力均匀，不会出现局部压力过大导致的基材破损，长期使用的结构稳定性较好，可满足医用耗材批量生产的连续作业需求。
