轮式装载机前车架承载结构设计

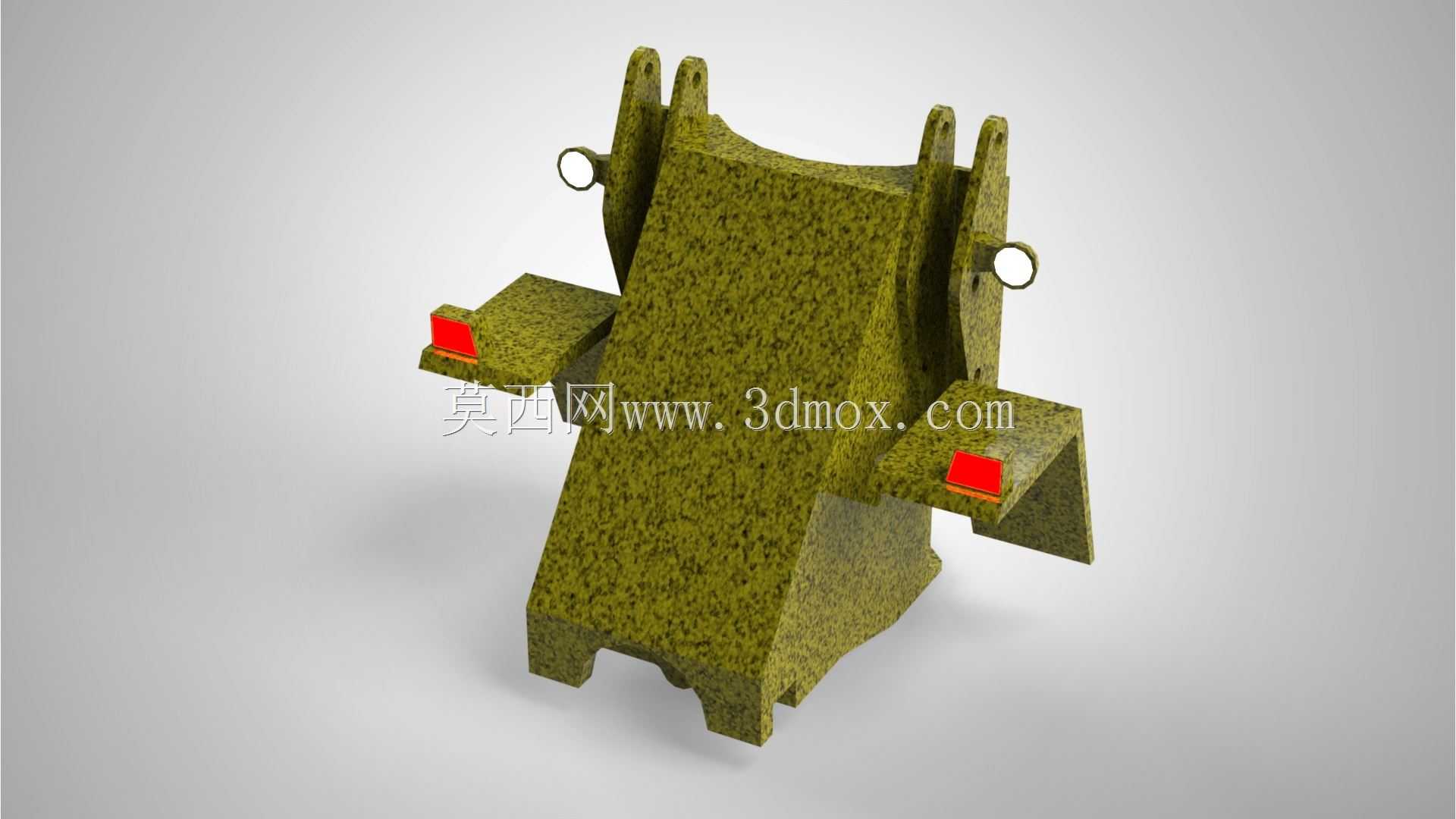

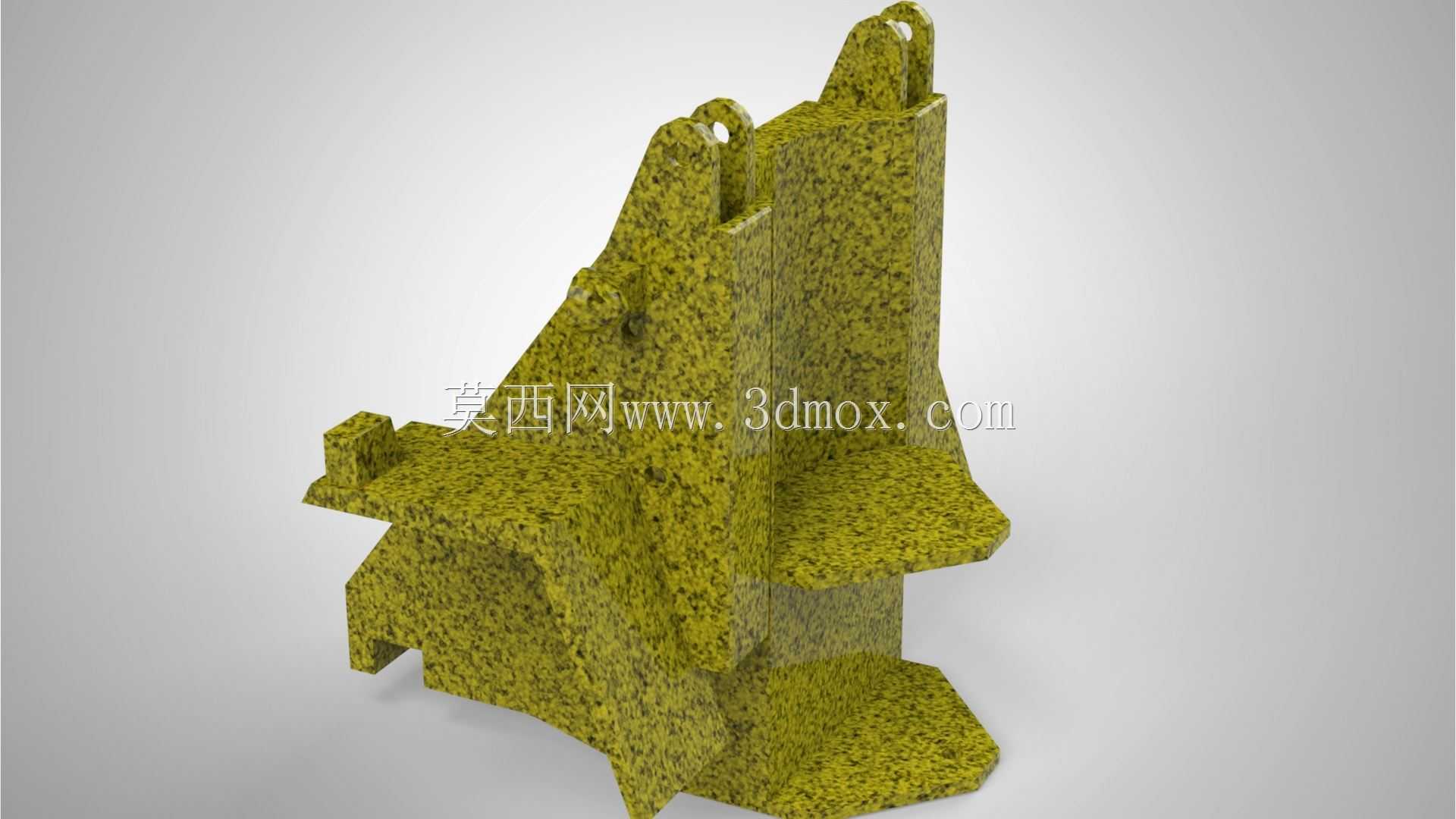

　　轮式装载机作为散料装卸转运的核心工程设备，其前车身（前车架）是连接工作装置、前桥与后铰接系统的核心承载构件，直接决定整机作业时的载荷传递效率与结构可靠性，在矿山剥离、基建土方转运、料场堆取料、市政清障等高频重载作业场景中，该部件需持续承受铲装掘起力、偏载冲击力、行驶颠簸交变载荷的复合作用，其结构设计合理性直接影响整机服役寿命与作业安全性。该前车架采用整体式箱型焊接承载架构，主体板材选用低合金高强度结构钢拼焊成型，核心受力区域通过变截面加厚板材过渡，避免应力集中导致的焊缝开裂或结构形变。上部设置的双组铰接耳板，用于对接动臂举升油缸与动臂根部铰接点，耳板孔位内嵌耐磨衬套安装位，可在长期铰接转动过程中降低销轴磨损速率，减少维护更换频次；

　　两侧伸出的带限位凸台的安装支座，用于固定转向油缸与液压管路排布支架，支座端面加工有定位销孔与螺栓连接孔，可保证转向油缸安装同轴度，避免转向过程中出现油缸别劲、密封件过早损坏的问题。车架下部预留的前桥安装接口，匹配轮式装载机驱动桥的安装定位基准，接口处设置加强筋板将桥体传递的地面反力分散至整个车架主体，避免局部载荷过大导致的桥位安装面变形。前部的带红色标识的安装凸台为工作装置限位块安装位，可在动臂举升至最高限位时提供刚性缓冲限位，避免油缸行程过顶造成的结构损坏。设计过程中优先考虑载荷传递路径的平顺性，将铲斗作业时产生的垂直掘起力、侧向偏载力通过动臂铰接点直接传导至车架主体箱型结构，再通过下部桥位接口传递至轮胎接地，

　　减少冗余传力路径带来的结构重量冗余；铰接点位置的布局充分匹配举升机构的运动轨迹，保证在最大掘起力工况下铰接点受力处于最优区间，降低油缸工作压力损耗。安装边界方面，该前车架与后车架的铰接中心位置预留了足够的转向摆动间隙，可满足整机左右各35度以上的转向角需求，同时上下铰接面的平行度公差控制在机械加工要求范围内，保证铰接销轴安装后无卡滞，转向动作平顺。车架两侧预留的液压管路固定孔位，可沿车架结构走向排布工作装置液压管路，避免作业过程中管路与运动部件发生干涉磨损，提升液压系统的工作可靠性。
