船型转台承载基座结构设计方案

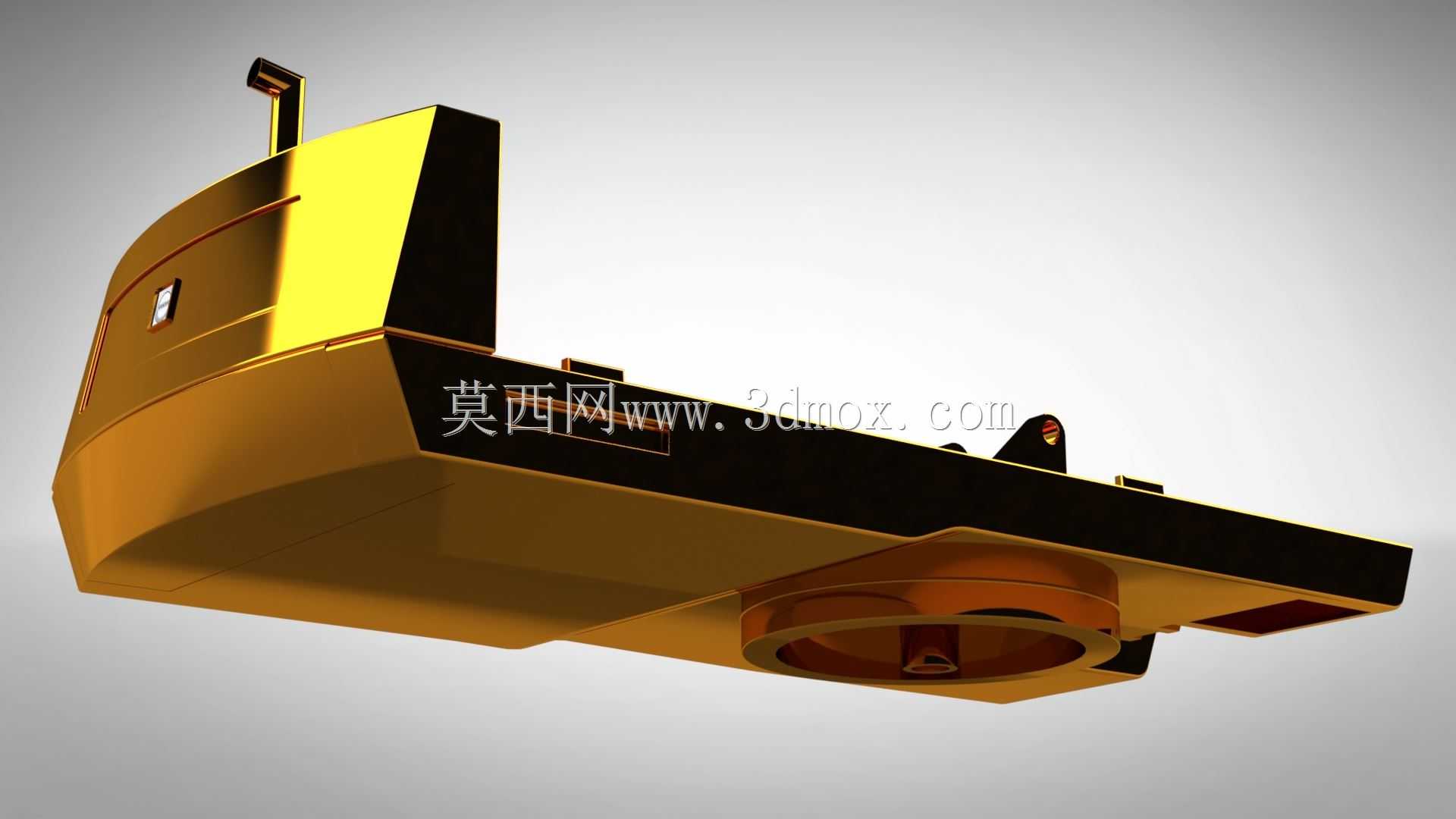

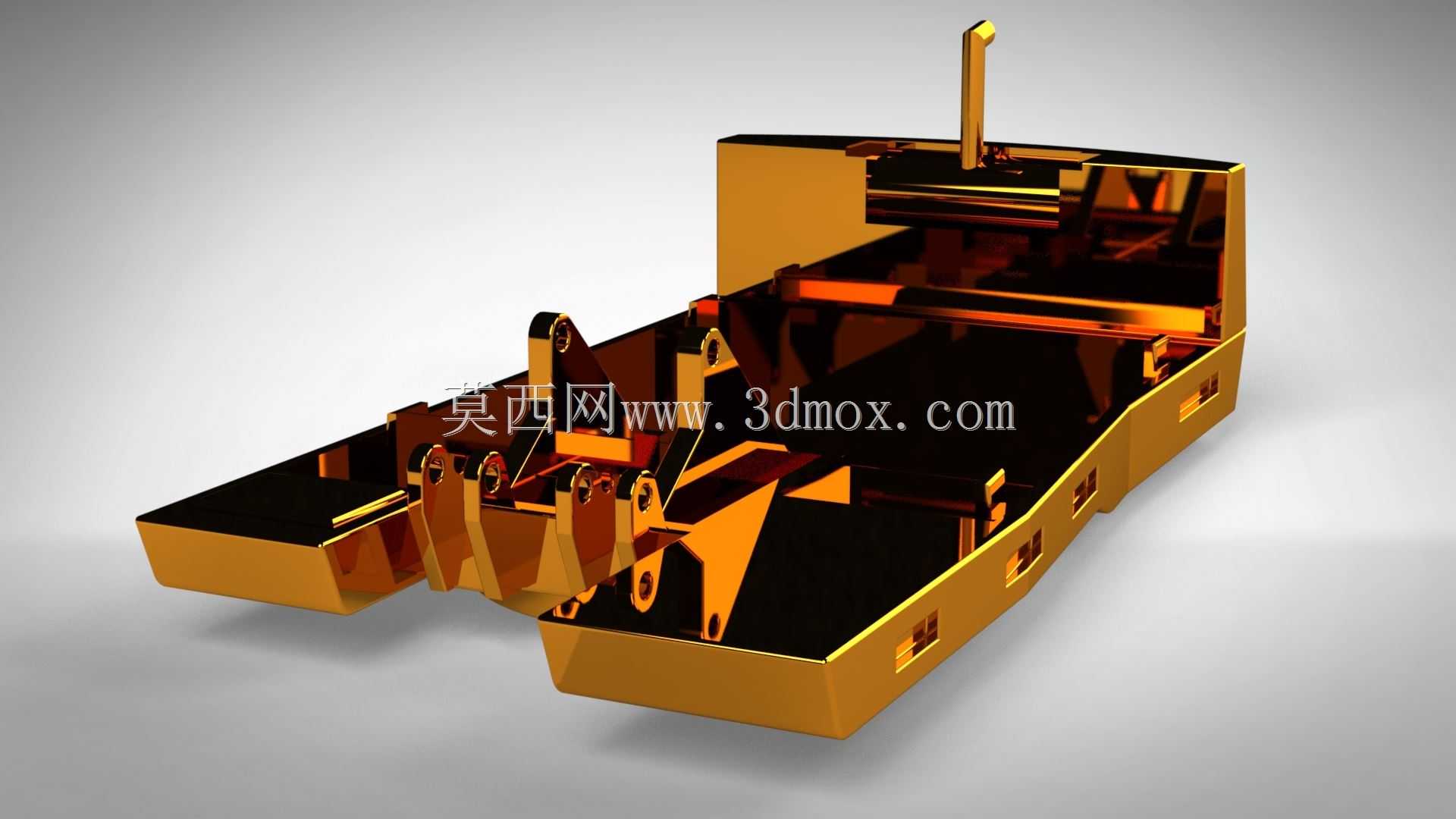

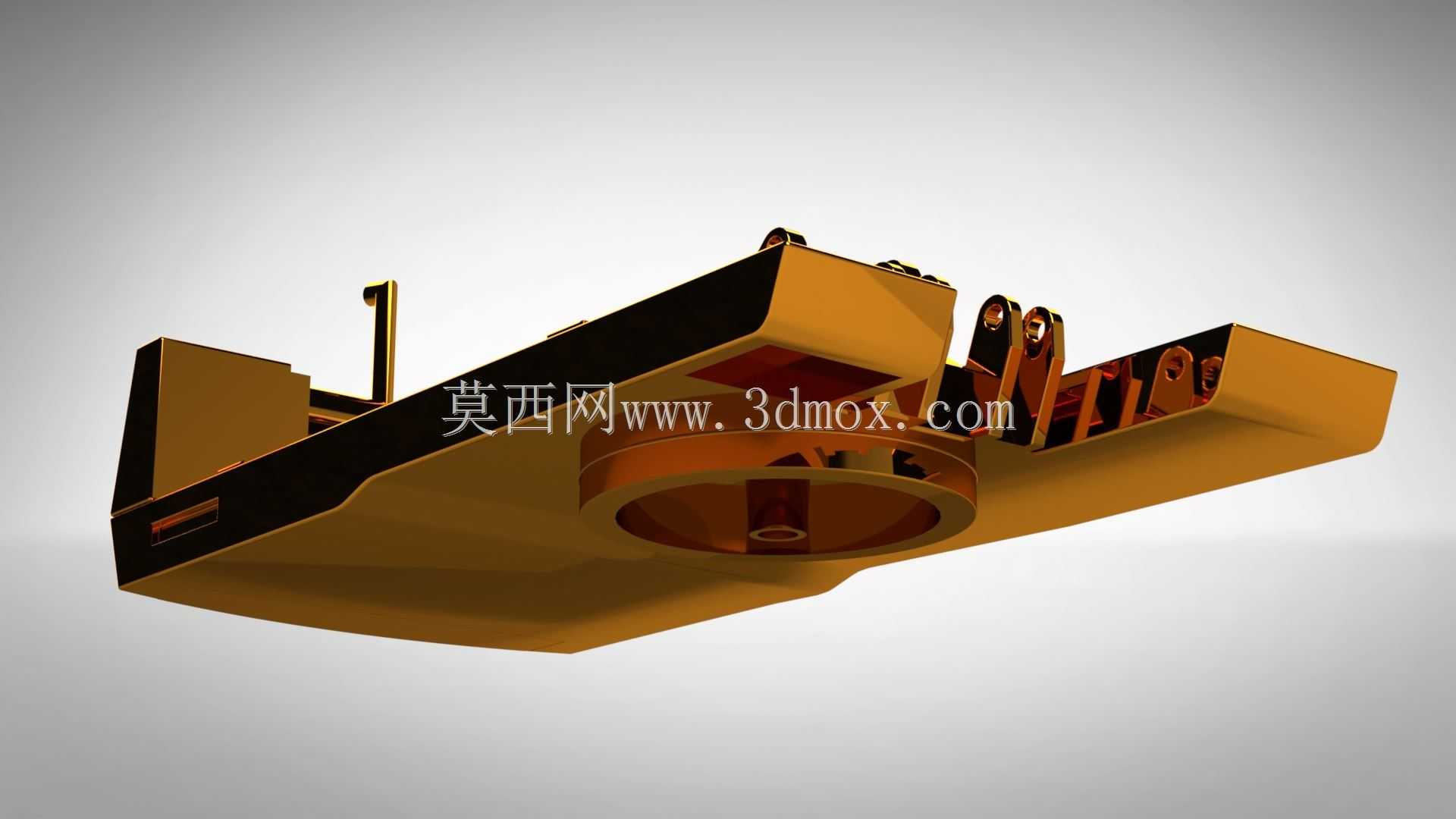

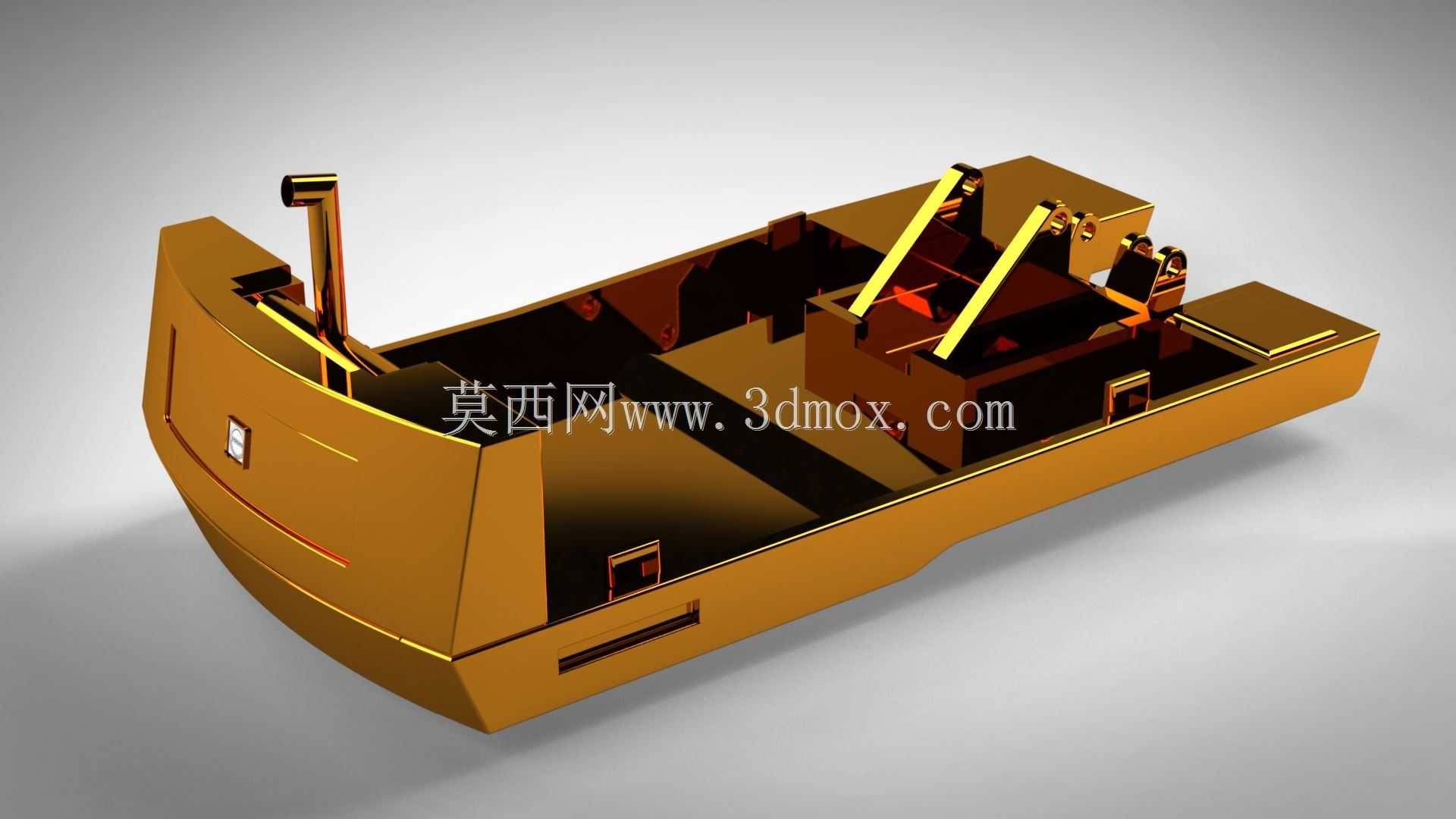

该结构主要应用于中小型工件回转加工、装配工位的承载转台场景，常见于精密零部件装配线、小型工件多工位检测工位，可配合回转驱动机构实现工件的周向位置调整，减少作业过程中人员反复挪动工件的操作强度。从结构设计逻辑来看，整体采用船型流线型壳体作为主承载基体，壳体底部为平直安装面，可直接通过螺栓固定在车间地面或者设备安装平台上，安装边界预留了均匀分布的螺栓过孔位置，可适配不同规格的膨胀螺栓或者平台T型槽固定需求，整体安装基面的平面度设计公差控制在0.1mm每米范围内，避免安装后出现结构翘曲影响回转精度。壳体内部设置了多组加强筋结构，沿着壳体长度方向对称分布，既可以降低整体壳体的壁厚控制整体重量，又能保证承载时的结构刚性，避免大负载下壳体出现形变。上部的两组倾斜支撑立柱是核心的工件装夹定位结构，立柱倾斜角度经过受力校核，可适配不同规格的盘类、轴类工件的装夹需求，立柱顶端预留了标准的安装接口，可直接加装气动卡盘、手动压板或者专用工装夹具，不需要额外进行转接板的二次加工。前端的竖直导向柱结构可配合限位挡块使用，在转台回转到指定工位时实现硬限位，保证工位重复定位精度控制在合理范围内，避免回转过位导致的装配或者加工偏差。壳体侧面预留了多个走线槽口，可方便回转驱动的线缆、气动管路从结构内部排布，避免管线外露在回转过程中出现拉扯、磨损的问题，同时也让整体工位外观更加规整。在实际使用过程中，该转台基座可承载最大500kg的工件重量，自身重量控制在合理区间，不需要额外做地基预埋处理，可直接在现有车间地坪上安装使用，适配多品种小批量的柔性生产需求，当生产产品换型时，只需要更换上部的夹具接口即可快速适配新的工件装夹需求，不需要整体更换转台基座，大幅降低产线换型的成本投入。结构的所有棱角位置都做了倒角处理，避免作业过程中人员磕碰出现工伤，同时壳体表面做了防锈喷涂处理，可适配车间内有少量切削液、润滑油飞溅的作业环境，长期使用不会出现壳体锈蚀的问题。
