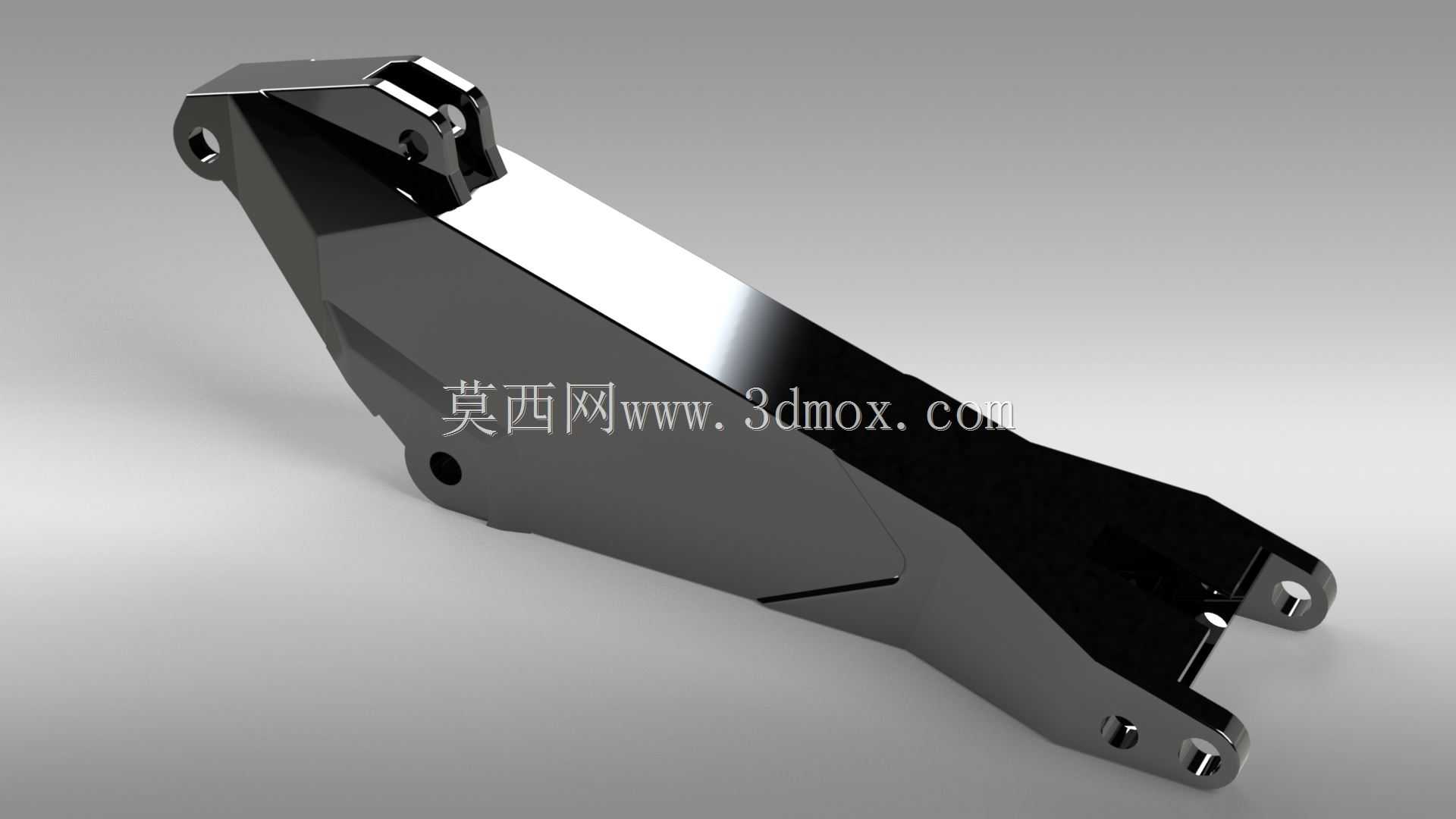

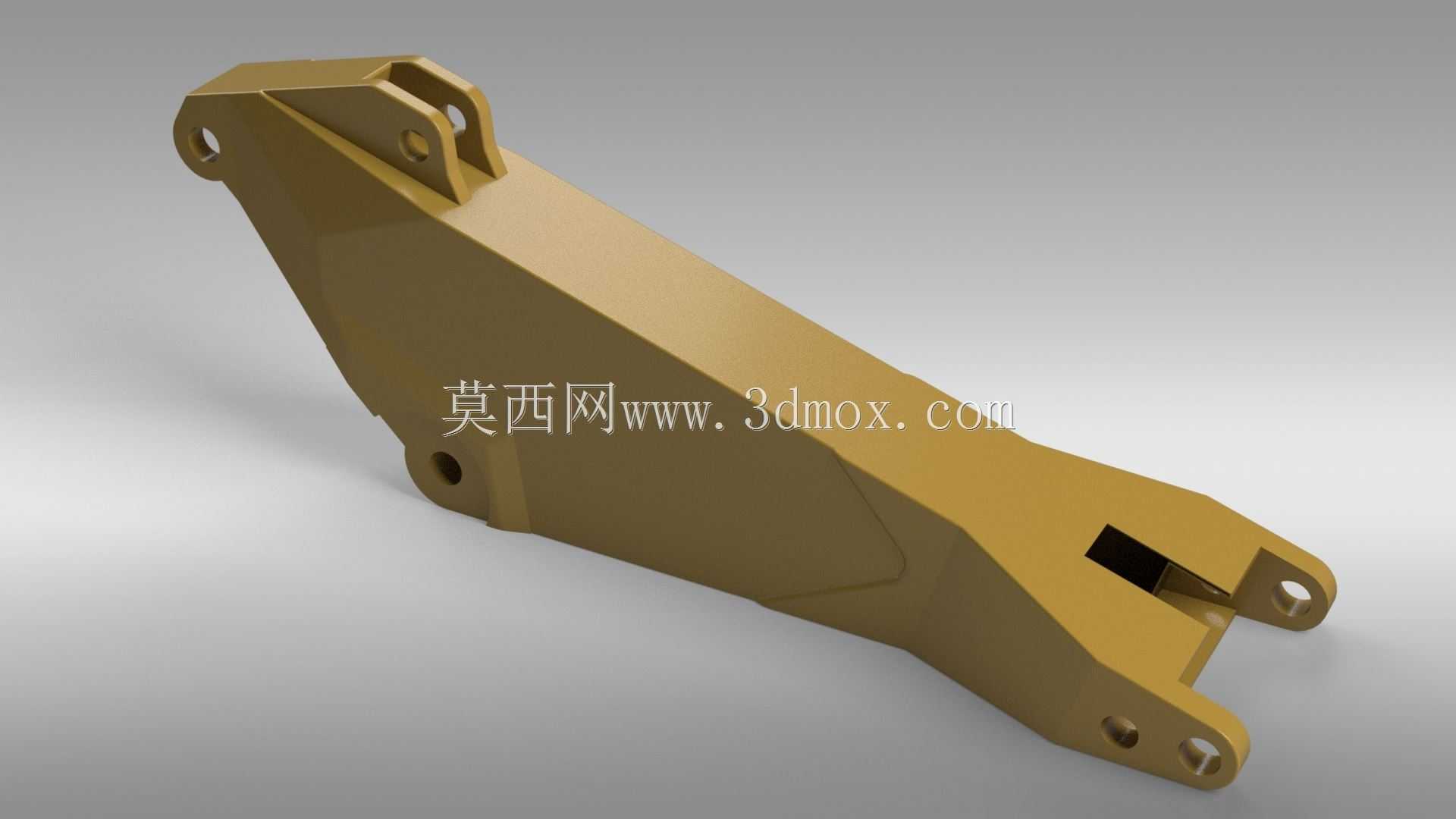

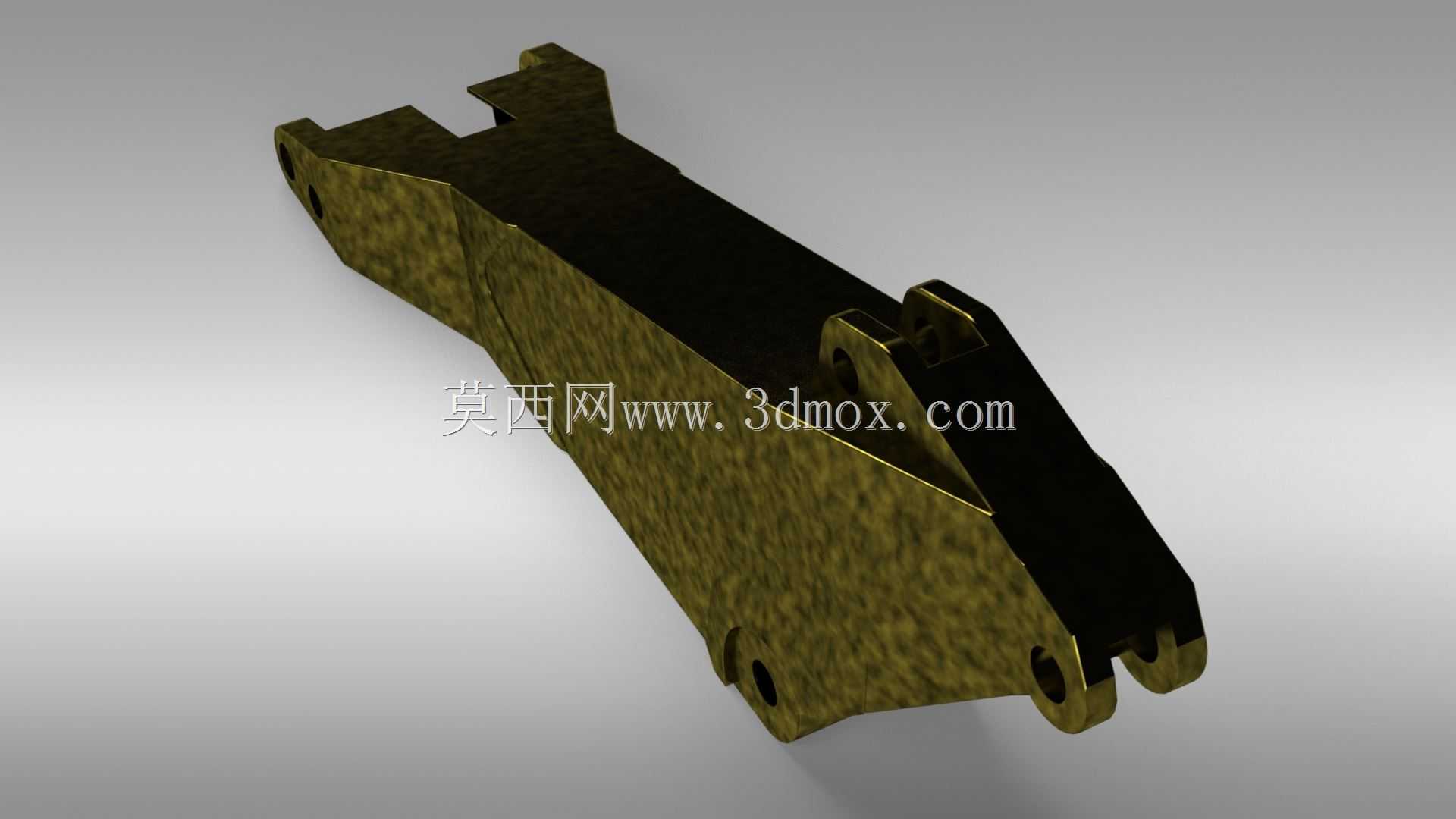

挖掘机铲斗连接支撑结构件

作为挖掘设备直接参与作业的核心受力部件，该铲斗连接结构的设计合理性直接决定整机重载作业下的可靠性与服役寿命，日常作业中需要承接动臂、斗杆传递的挖掘力，同时在偏载挖掘、石块撬别等极端工况下承受交变冲击载荷，是前端工作装置里受力工况最复杂的构件之一。从结构设计逻辑来看，该构件采用变截面箱型融合局部加强筋的构型，在铰接点位周边做了壁厚加厚处理，避免应力集中导致的焊缝开裂或者本体断裂，整体外形顺着载荷传递路径做流线型过渡，既减少了挖掘过程中土体、石块对构件的刮蹭阻力，也能避免作业中渣土堆积在结构死角增加额外负载。在安装边界层面，构件两端的铰接孔位同轴度、孔距公差都严格匹配对应吨位挖掘机斗杆与铲斗的连接尺寸，销轴安装位预留了足够的润滑脂注油通道与密封件安装槽，能适配常规规格的防尘圈、轴套，不需要额外改制就可以直接完成装配，适配常规土方挖掘、矿山剥离、基坑开挖等多类作业场景。实际作业过程中，该结构件不仅要传递正向的挖掘切削力，还要承受回转卸料时的惯性载荷、碰撞石块时的瞬时冲击，因此在设计阶段就针对不同工况做了受力仿真优化，在非主要受力区域做了合理的壁厚减薄来控制构件自重，降低前端工作装置的整体负载，提升整机的作业灵活性，而在销轴铰接、载荷传递的核心路径区域则通过局部加厚、圆弧过渡的方式分散应力，避免长期交变载荷下出现疲劳损伤。从应用场景来看，这类结构件既可以用于常规土方作业的标准铲斗配套，也可以通过调整局部安装尺寸适配岩石斗、松土器等特殊作业属具，铰接点位的尺寸设计兼顾了通用性与强度冗余，能够覆盖同吨位级不同属具的连接需求，不需要改动斗杆端的连接结构就可以快速切换作业属具，提升设备的场景适配能力。
