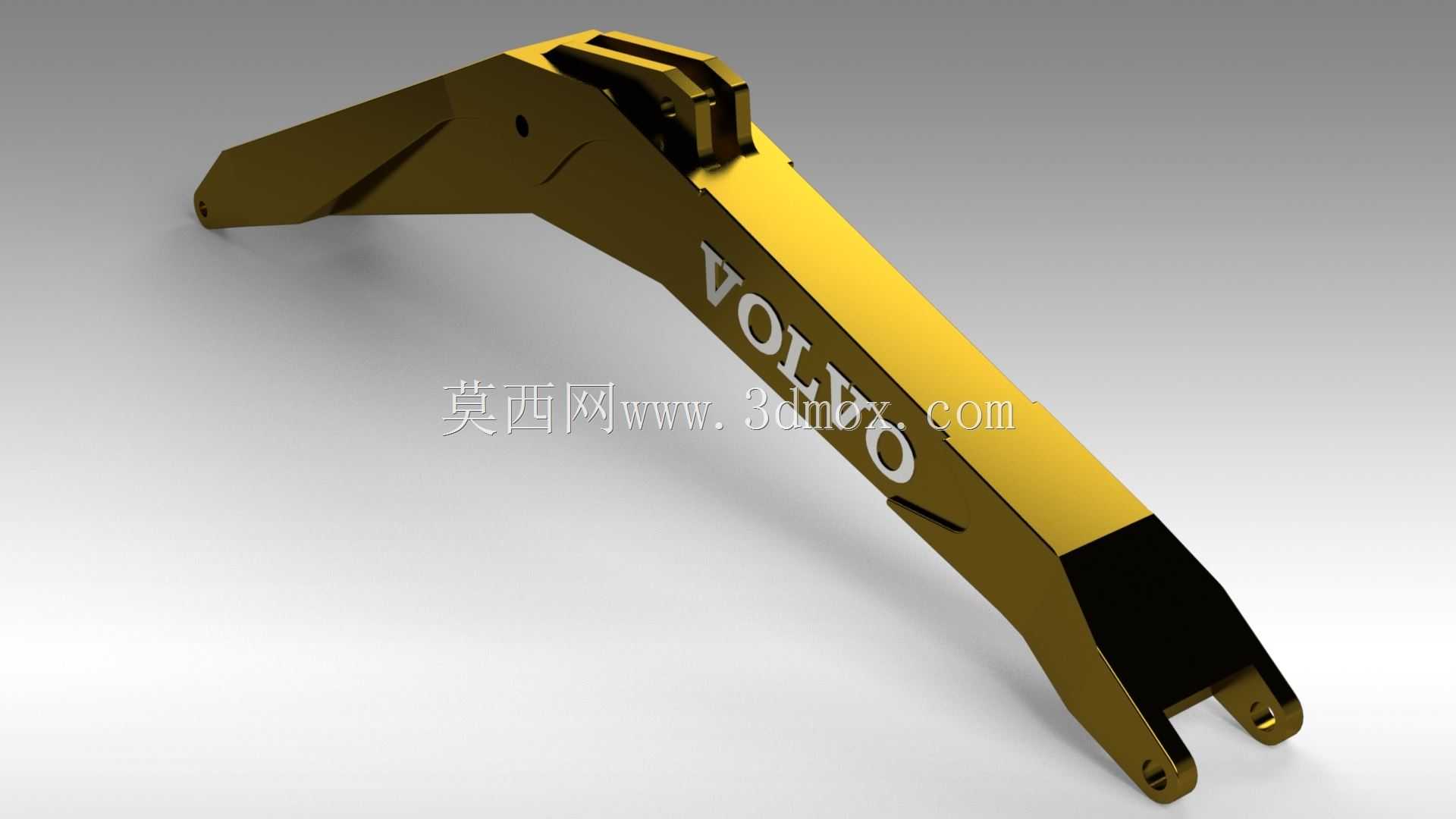

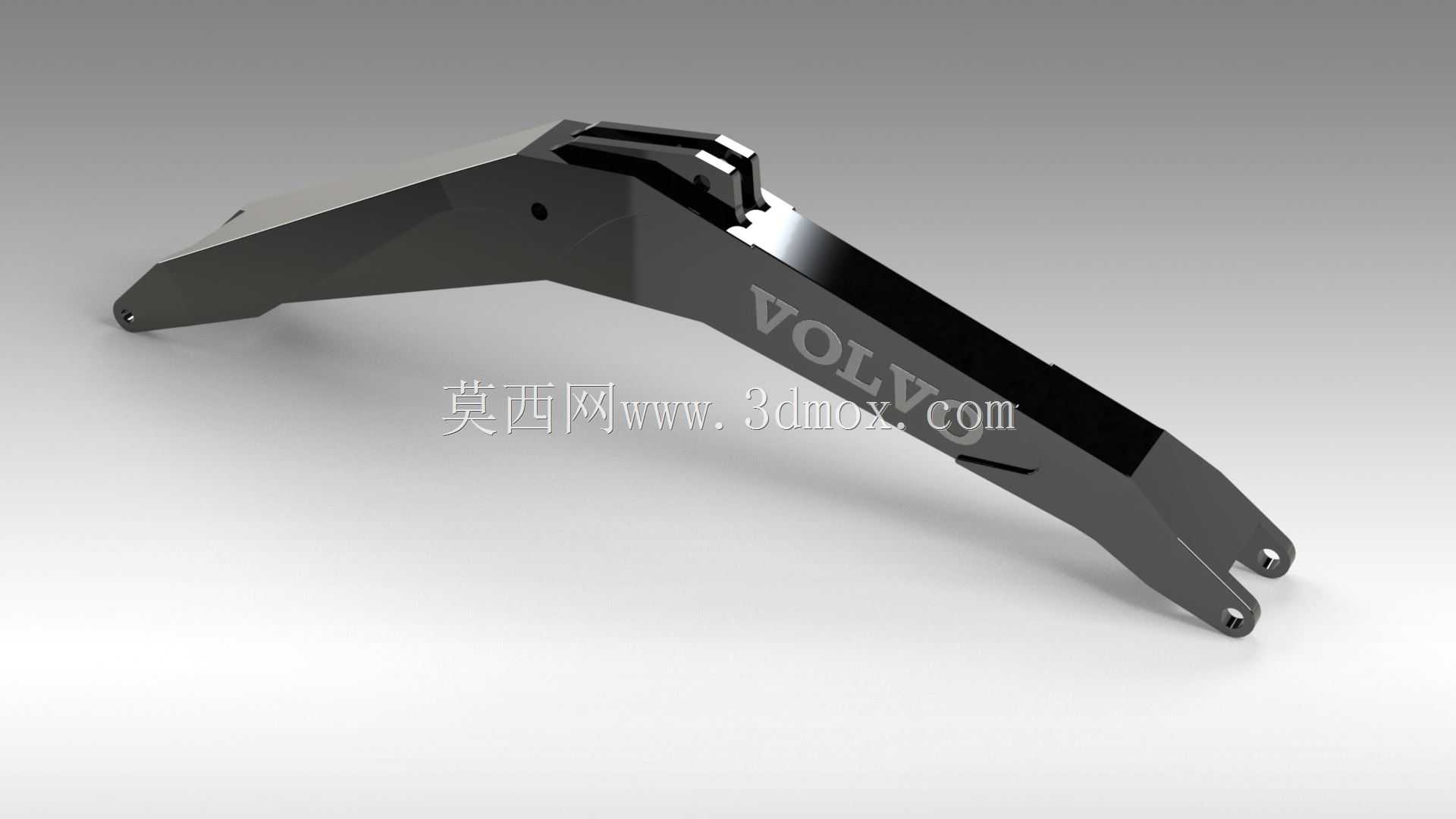

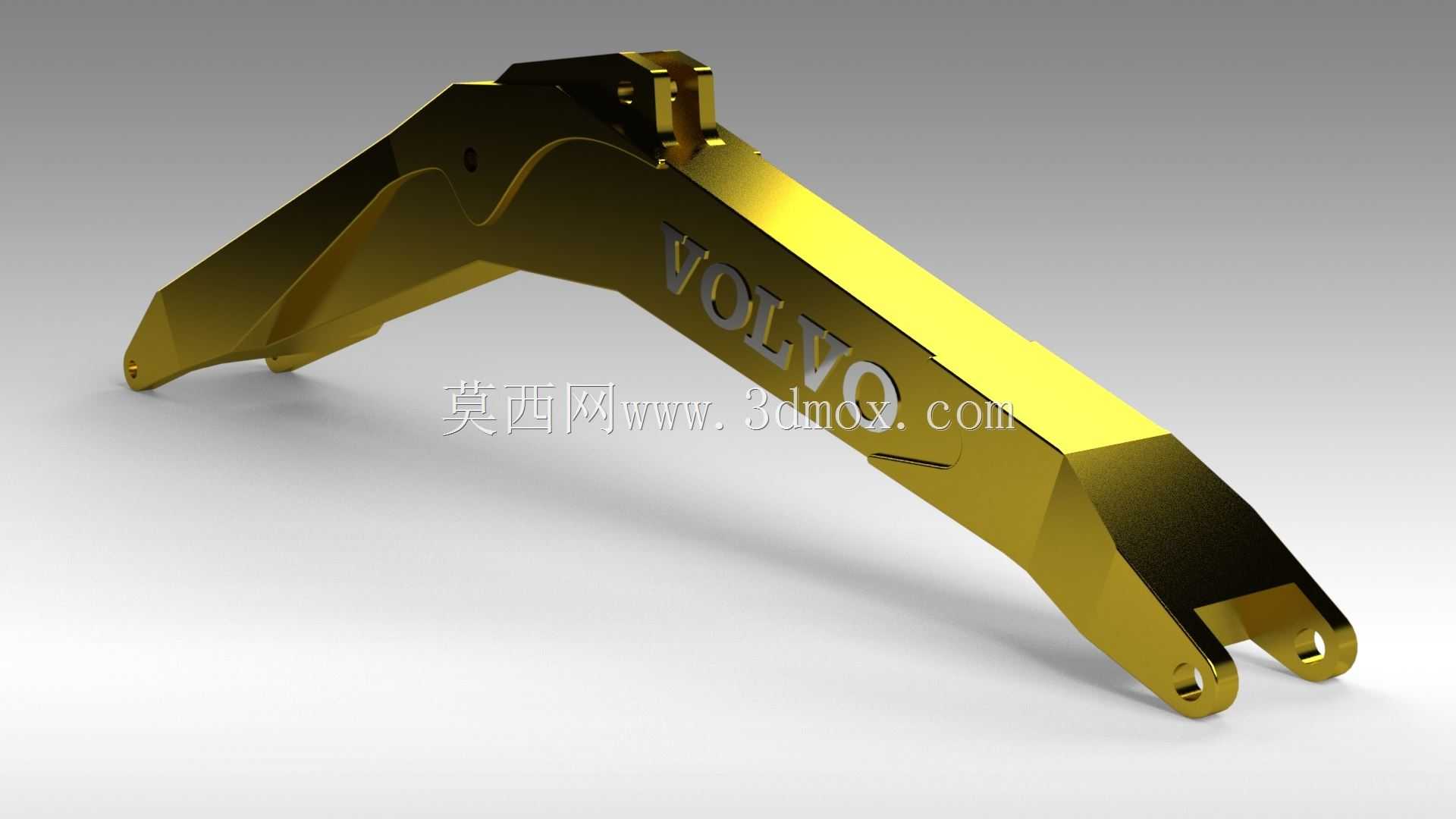

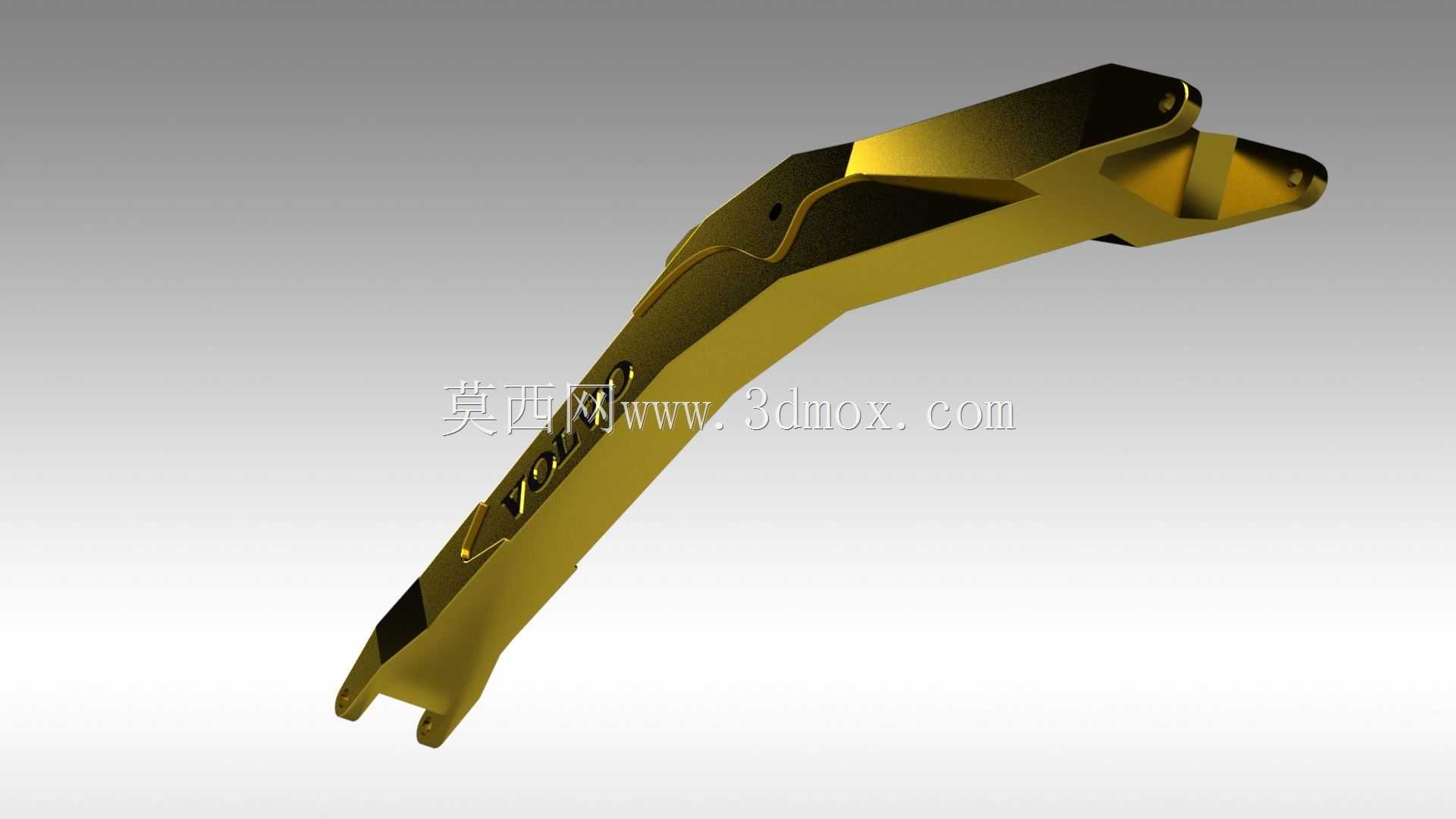

沃尔沃挖掘机臂架构件三维设计

作为土方作业核心承载构件，这款臂架主要适配沃尔沃系列中型液压挖掘机，日常承担土石方开挖、基坑装卸、矿山剥离等重载作业场景的力传递功能，是连接上车回转平台与铲斗连杆机构的核心受力部件。从结构受力逻辑来看，设计阶段优先考虑了变截面箱型结构的抗弯抗扭性能，臂架主体采用高强钢焊接成型思路，上翼缘与下翼缘板厚根据弯矩分布做渐变处理，在铰接耳板区域额外做了贴板加强，避免频繁重载冲击下出现焊缝开裂、耳板变形等常见工程故障。安装边界上，臂架根部的双铰接孔位与回转平台的动臂油缸支座、动臂铰接座完全匹配，孔位同轴度公差控制在0.1mm以内，保证铰接销轴装配后无卡滞，前端的铰接点位分别适配斗杆油缸、斗杆构件的连接需求，所有铰接孔内均预留了衬套安装位，可配套耐磨铜衬套降低日常磨损，延长部件更换周期。外形设计上，臂架整体采用折线变曲率轮廓，既保证了作业时的最大挖掘深度与卸载高度参数，又规避了臂架抬升过程中与驾驶室、上车覆盖件的运动干涉，侧面预留的液压管路走线槽可将斗杆油缸、铲斗油缸的高压软管内嵌布置，避免作业过程中碎石剐蹭损坏管路。实际作业中，该臂架可配合不同长度的斗杆、不同容量的铲斗适配多种工况，在市政管网开挖场景下搭配短斗杆可提升回转灵活性，在矿山剥离场景下搭配加长臂可拓展作业半径，结构表面的涂装预留区域可适配主机厂的统一涂装工艺，焊接坡口均按照焊接工艺要求做了预处理，减少工厂加工时的二次打磨工作量。从建模细节来看，所有铰接孔的倒角、焊缝的预留间隙、安装螺栓的过孔位都做了1:1还原，可直接用于结构受力仿真分析、生产下料编程、作业干涉模拟等场景，能帮助设计人员快速完成整机匹配验证，减少实物试装阶段的改造成本。
