泳池用双层卧式桶水加热装置设计

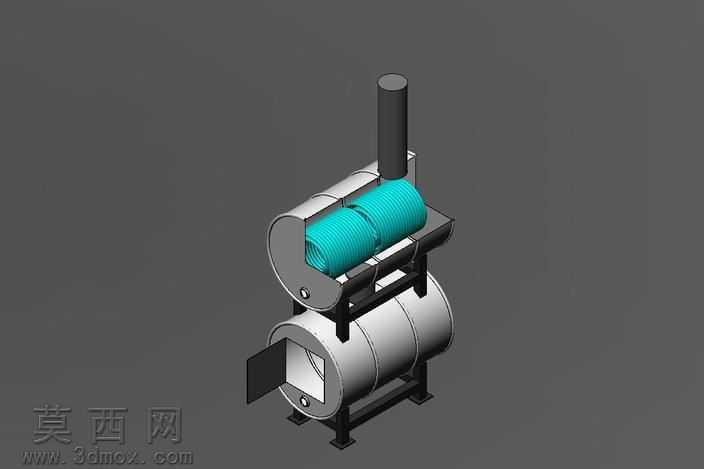

本模型为泳池供水加热专用的桶式加热装置，采用三维建模软件完成全参数化结构设计，整体采用双层卧式筒体的堆叠布局，通过黑色型钢焊接支架实现上下两层筒体的稳定固定，支架底部设置方形支撑脚垫，可适配户外安装的不平整地面，降低设备运行时的振动传导。上层筒体为换热核心段，内部排布多组螺旋环绕的 turquoise 色换热流道，流道采用薄壁导热材质设计，可增大换热接触面积，提升冷热水的热交换效率，筒体顶部设置竖直圆柱形排气接管，可及时排出加热过程中产生的水汽，避免筒内压力过高影响运行安全，筒体端部采用快开式法兰端盖结构，通过侧边的锁紧旋钮实现端盖的快速开合，方便后期清理内部换热流道的水垢杂质。下层筒体为储水预热段，侧部开设方形检修开口并配套可翻转的密封挡板，挡板通过侧边铰接结构与筒体连接，闭合后可通过卡扣实现密封，既可以对进入的冷水进行预加热缓冲，也方便检修人员进入筒体内部完成维护作业。建模过程中对所有钣金件、型材件均做了壁厚与圆角处理，还原了真实加工的工艺特征，金属筒体部分赋予哑光不锈钢材质，表面添加轻微的拉丝纹理提升真实感，换热流道赋予导热铜材质的青绿色金属质感，支架部分赋予黑色喷塑碳钢材质，渲染阶段采用等轴测视角布光，清晰呈现设备的分层结构与部件装配关系，整体结构紧凑，换热路径设计合理，可实现泳池水体的持续循环加热，满足小型泳池的恒温供水需求，各部件的连接位置均预留了标准安装接口，可直接对接外部循环水管路与温控组件。
