集成电机式旋风铣螺纹加工装置

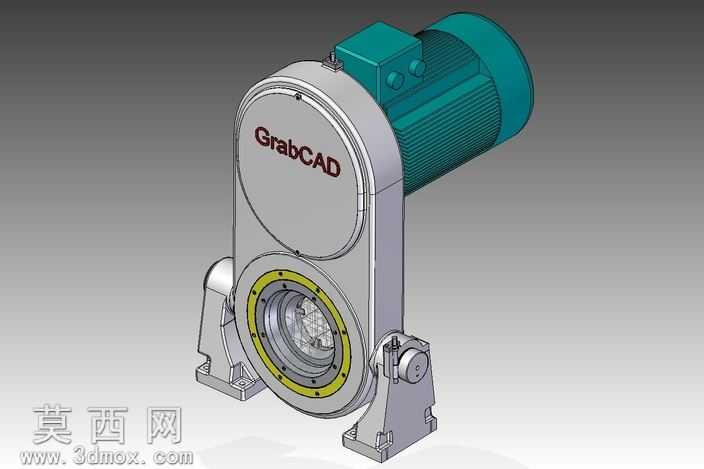

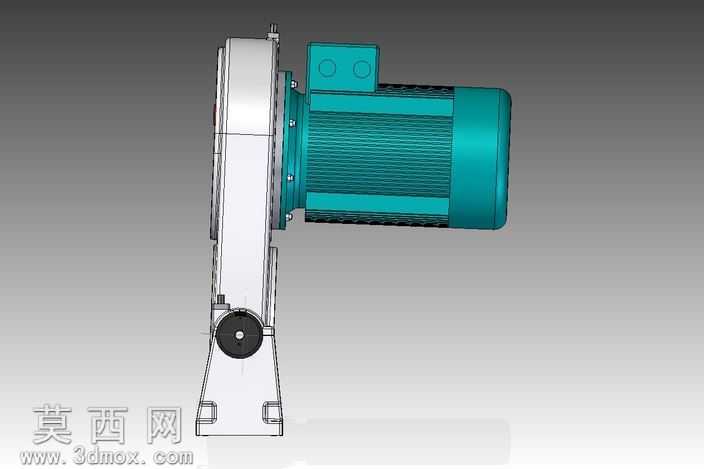

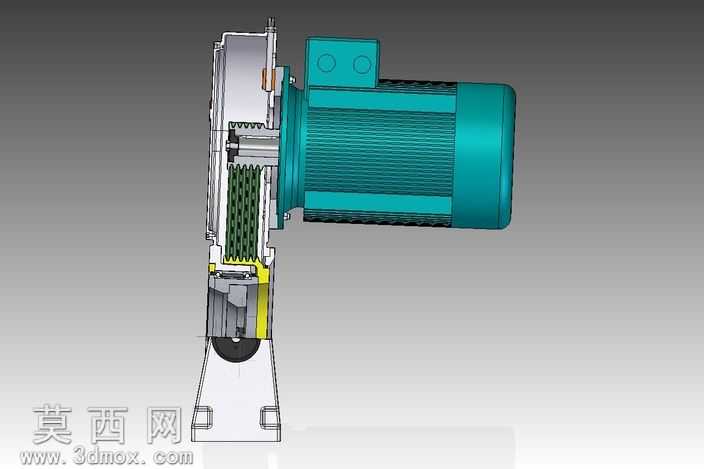

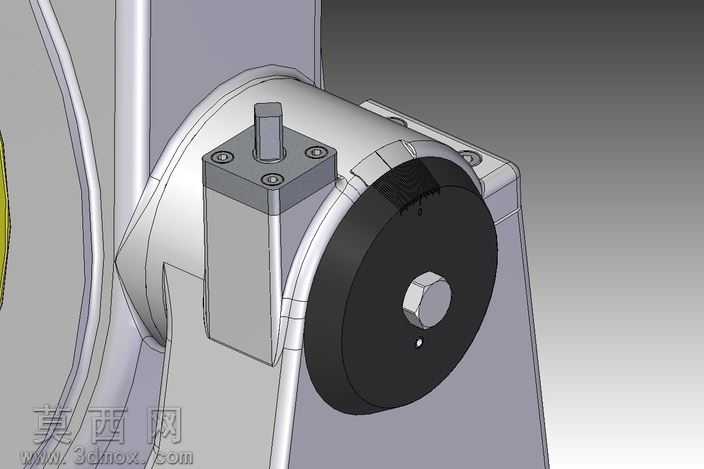

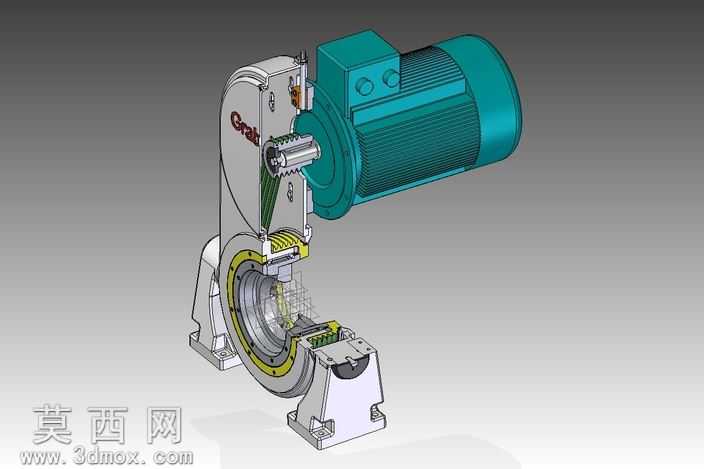

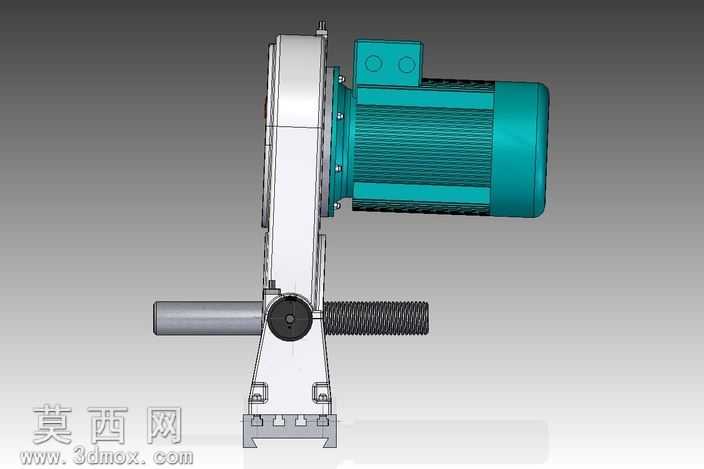

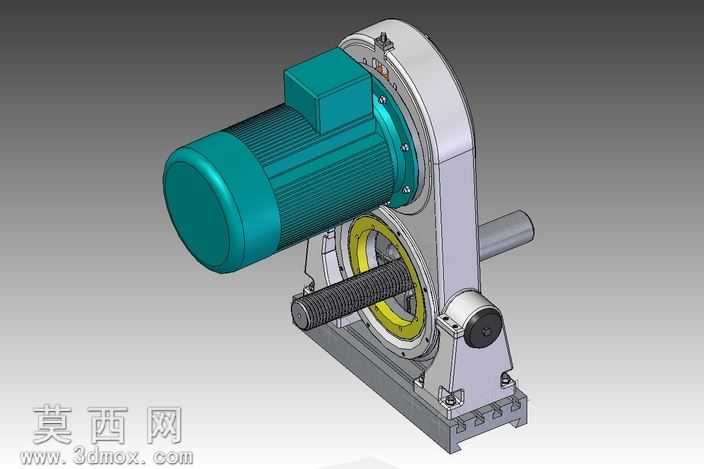

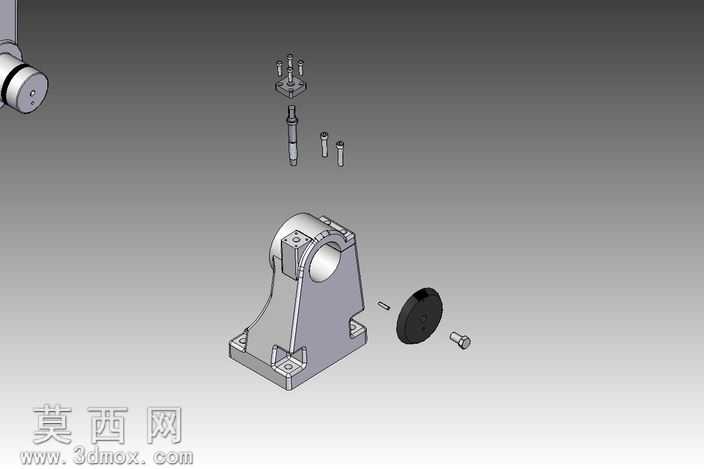

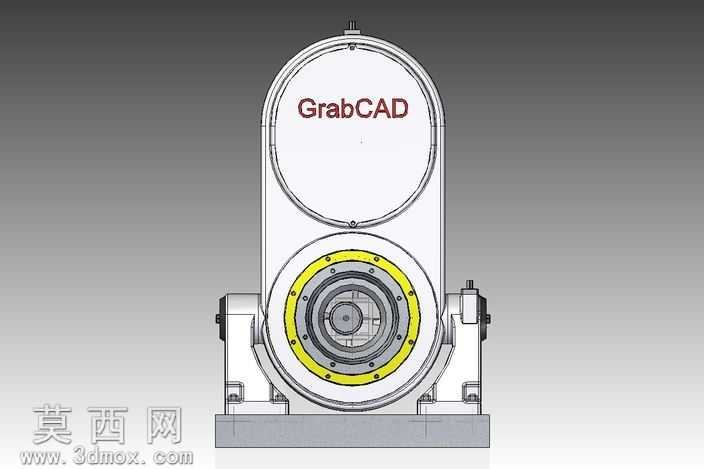

本模型为集成驱动电机的旋风铣螺纹加工装置，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工设备的设计规范，对各部件的装配关系、配合公差进行了精准还原。模型整体采用立式悬臂式布局，将驱动电机与铣削传动箱体集成设计，有效缩减了设备整体占用空间，提升了结构紧凑性。外观渲染阶段，针对不同部件赋予了差异化材质：驱动电机外壳采用哑光青绿色烤漆材质，还原工业电机的真实漆面质感；传动箱体采用银灰色金属磨砂材质，体现铸造壳体的厚重质感；前端工作端的法兰环采用亮黄色警示漆面搭配金属螺栓细节，清晰区分功能区域；底部安装支座采用铸铁质感材质，还原设备安装基座的稳重属性。结构设计上，传动箱体内部集成了两级齿轮减速传动结构，将电机的高转速低扭矩输出转换为铣削头所需的低转速大扭矩输出，前端法兰式工作端可安装旋风铣刀盘，通过刀盘的高速旋转配合工件的进给运动完成螺纹的旋风铣削加工，相比传统螺纹车削加工，该结构可实现更高的加工效率与更优的表面加工质量。设计过程中充分考虑了设备的安装与维护需求，底部支座设置了带安装孔的固定脚，可直接固定于机床工作台面；电机与箱体的连接采用法兰式定位结构，便于后期驱动部件的拆卸维护；箱体侧面设置了注油与检修孔位，可定期对内部传动齿轮进行润滑保养。模型对所有连接螺栓、定位销、密封端盖等细节部件均进行了1:1建模还原，无结构缺失，各运动部件预留了合理的运动间隙，可直接用于装配干涉检查、运动仿真验证，也可作为专用螺纹加工设备的设计参考原型，帮助设计人员快速完成同类设备的方案迭代与结构优化。
