双立板带定位凸台矩形安装基座结构

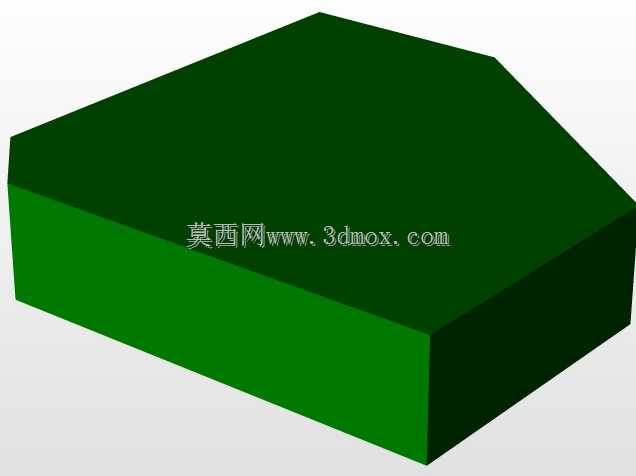

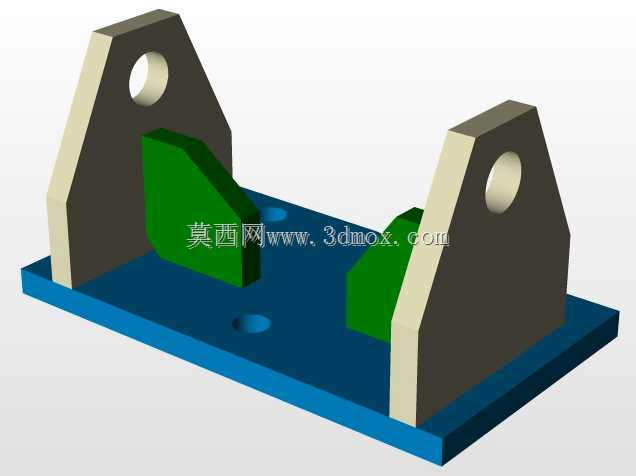

这类双立板结构的矩形基座，在轻载输送线的侧边挡停机构、小型工装夹具的承载底座、非标自动化设备的铰接支撑点位上应用十分普遍，日常做设备改型或者新做小型工位机构时，经常会用到这类结构作为力传递的基础承载件。从结构功能来看，底部的矩形平板是整个部件的安装基准，平板上预留的四个沉头安装孔，分别布置在平板四角位置，孔位间距适配常规工业铝型材的槽口间距，也能直接通过膨胀螺栓固定在混凝土地台或者钢制工作台面上，安装时不需要额外加工转接板，能直接完成固定，平板的厚度经过受力核算，在承受单侧1500N的径向铰接载荷时，平板平面度变形量能控制在0.05mm以内，不会因为受力变形导致上方铰接的部件出现卡滞。两侧的支撑立板采用梯形截面设计，相比等厚度的直板结构，在相同材料用量的前提下，立板根部的抗弯强度能提升40%左右，立板上的同轴通孔是铰接销轴的安装位，两个孔的同轴度公差控制在0.02mm以内，能避免销轴安装后出现别劲的情况，减少销轴和孔壁的偏磨，延长部件的使用寿命。两个立板之间的绿色定位凸台，是用来限制配套铰接件的转动行程的，当铰接件绕销轴转动到下极限位置时，会直接抵在凸台的斜面上，不需要额外加装外置的限位块，凸台的斜面角度经过匹配计算，刚好对应铰接件的最大转动角度，能避免转动过位导致的机构碰撞。设计这类基座的时候，首先要确认的是铰接点位的中心高度，这个高度直接决定了立板的总高度，要保证铰接件转动时不会和底部安装平面发生干涉，其次要核算立板的厚度，根据铰接部位的径向载荷大小调整厚度，避免载荷过大导致立板向外张开变形，另外底部安装孔的位置要避开设备内部的走线或者管路布置区域，防止安装螺栓和内部管线发生干涉。实际加工这类零件的时候，通常先铣平底部安装面，再以底面为基准加工两侧立板的铰接孔，能有效保证孔位和安装面的垂直度，两个立板的内侧间距要比配套铰接件的宽度大0.2-0.3mm，预留出足够的装配间隙，避免温度变化导致零件膨胀出现卡滞，凸台和底板采用一体加工的方式，相比后期焊接固定的结构，整体刚性更好，不会因为长期受冲击载荷出现焊缝开裂的问题。这类基座的整体外形规整，没有复杂的曲面结构，不管是采用整块钢材铣削加工，还是采用铸件毛坯再精加工，都能很方便地控制加工精度，适合批量加工制作，在很多小型非标设备里都能看到类似的结构变体，根据实际载荷大小调整板材厚度和孔位尺寸，就能适配不同的使用场景。
