工业车间重载物料牵引支撑装置结构

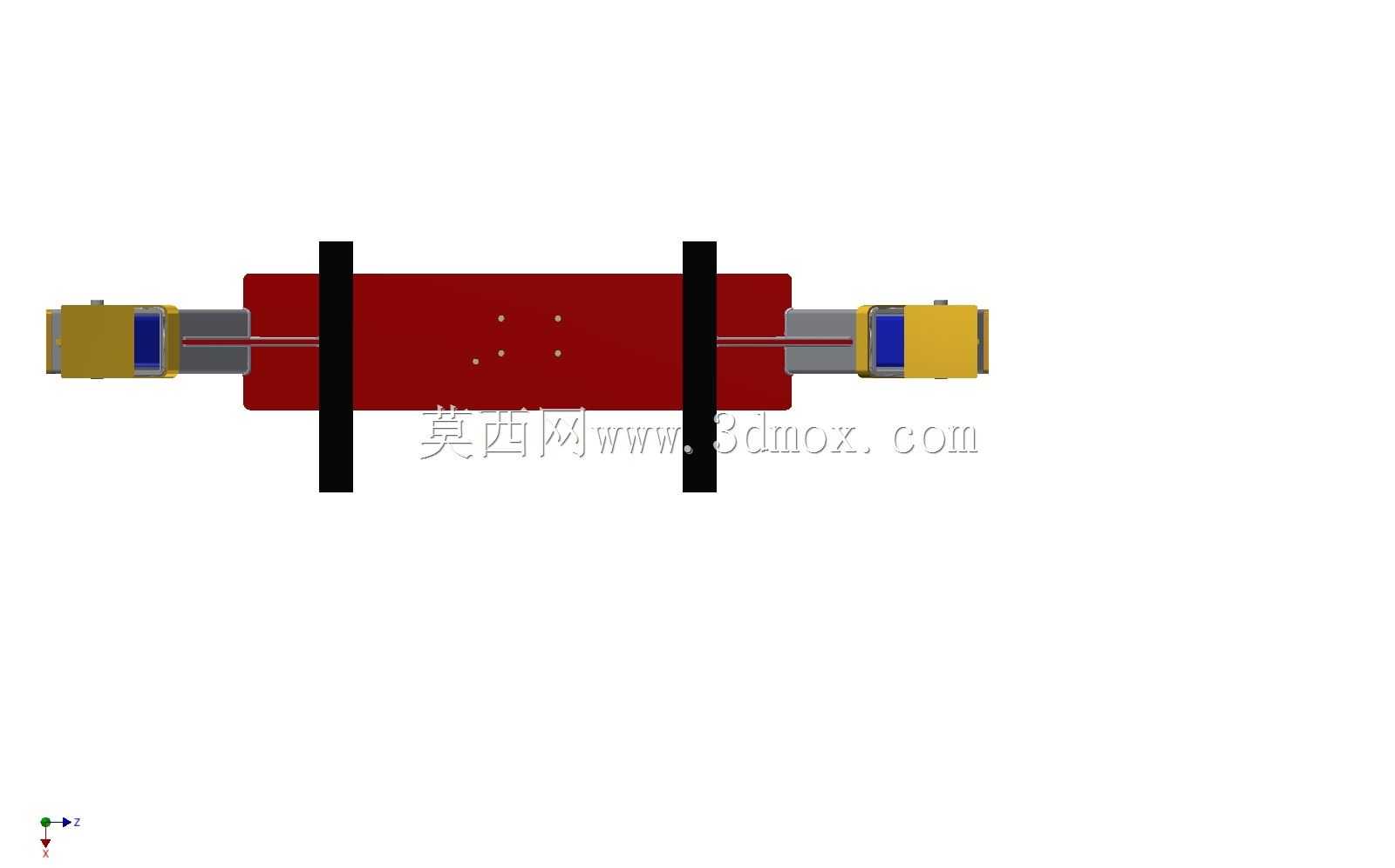

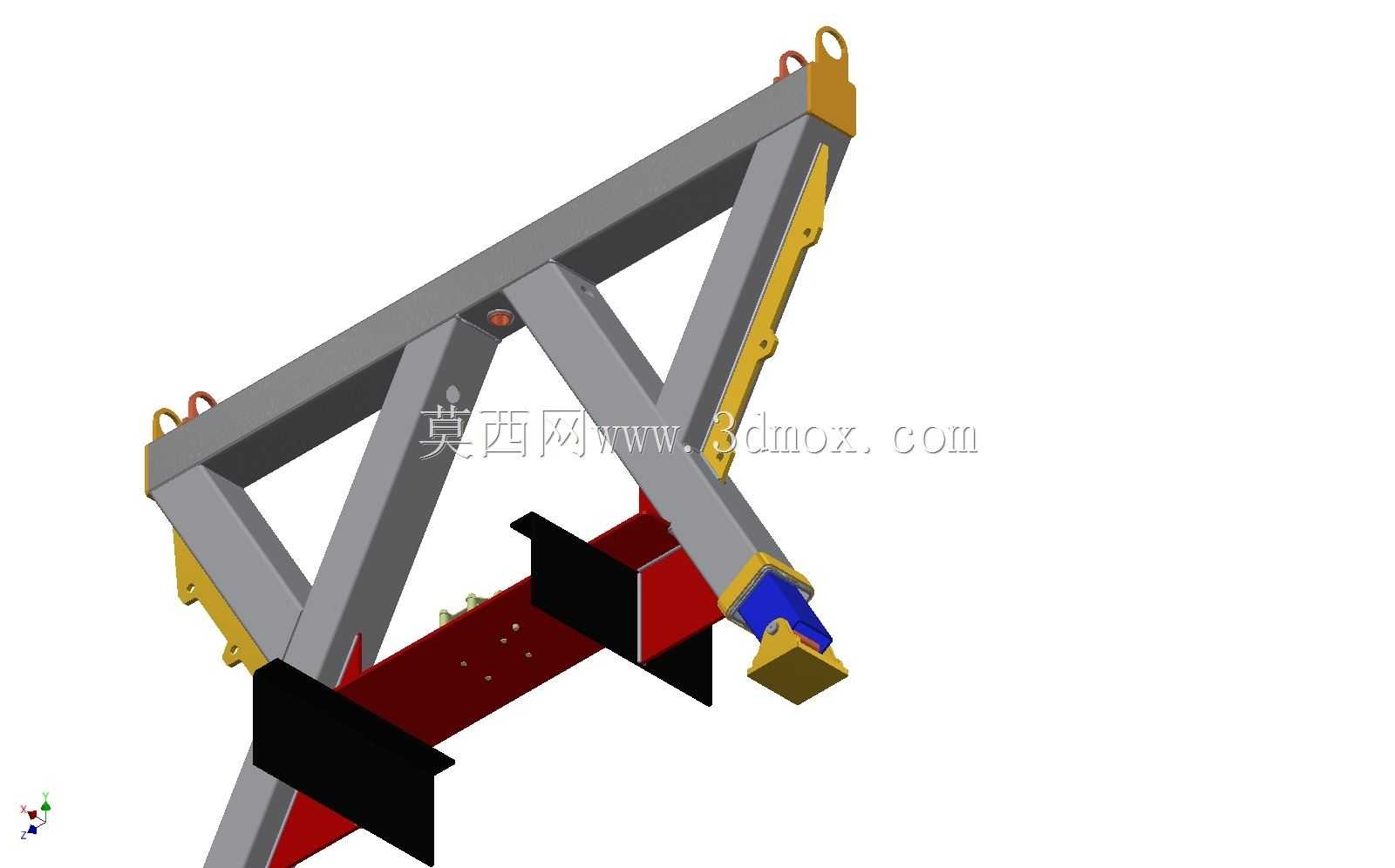

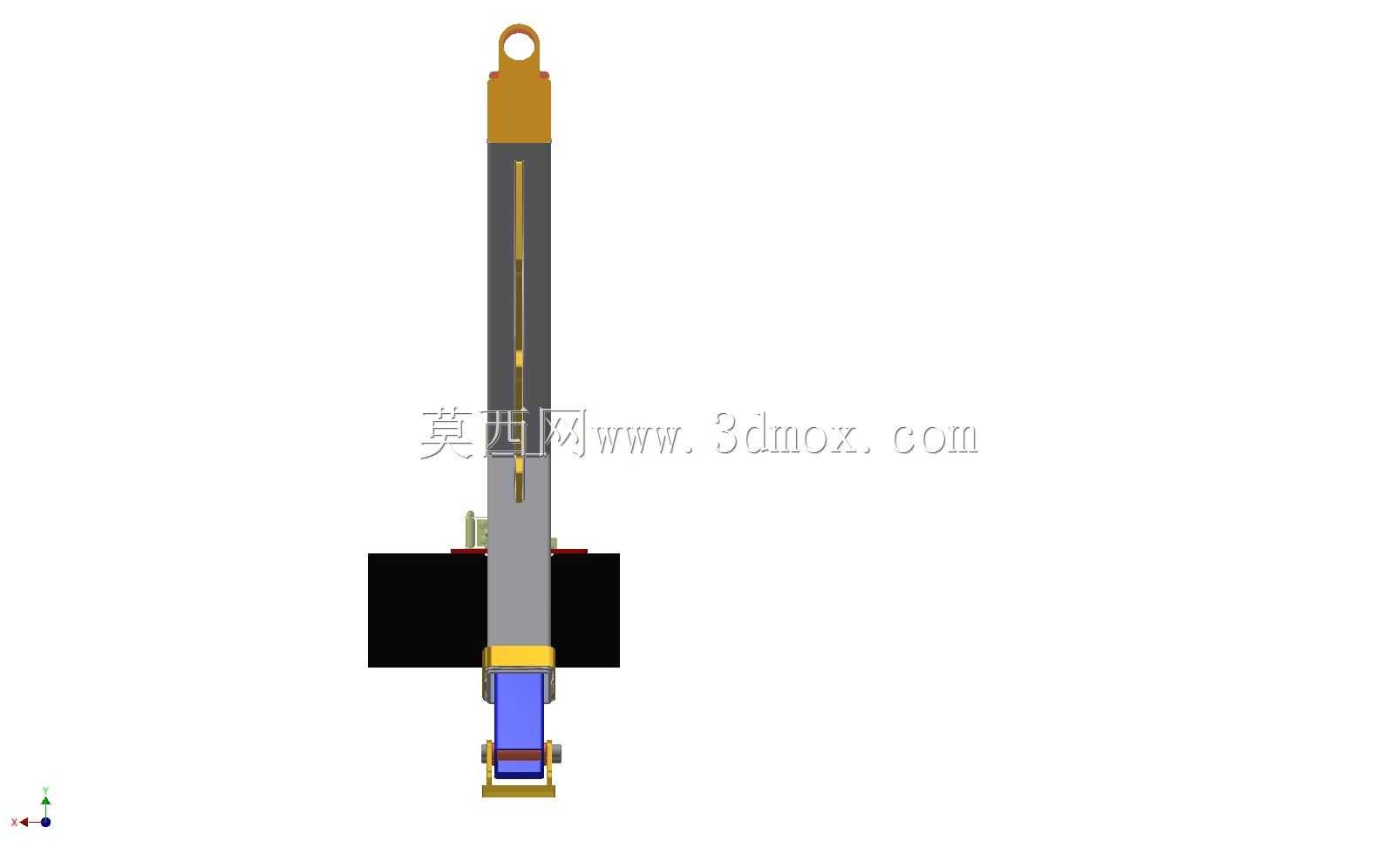

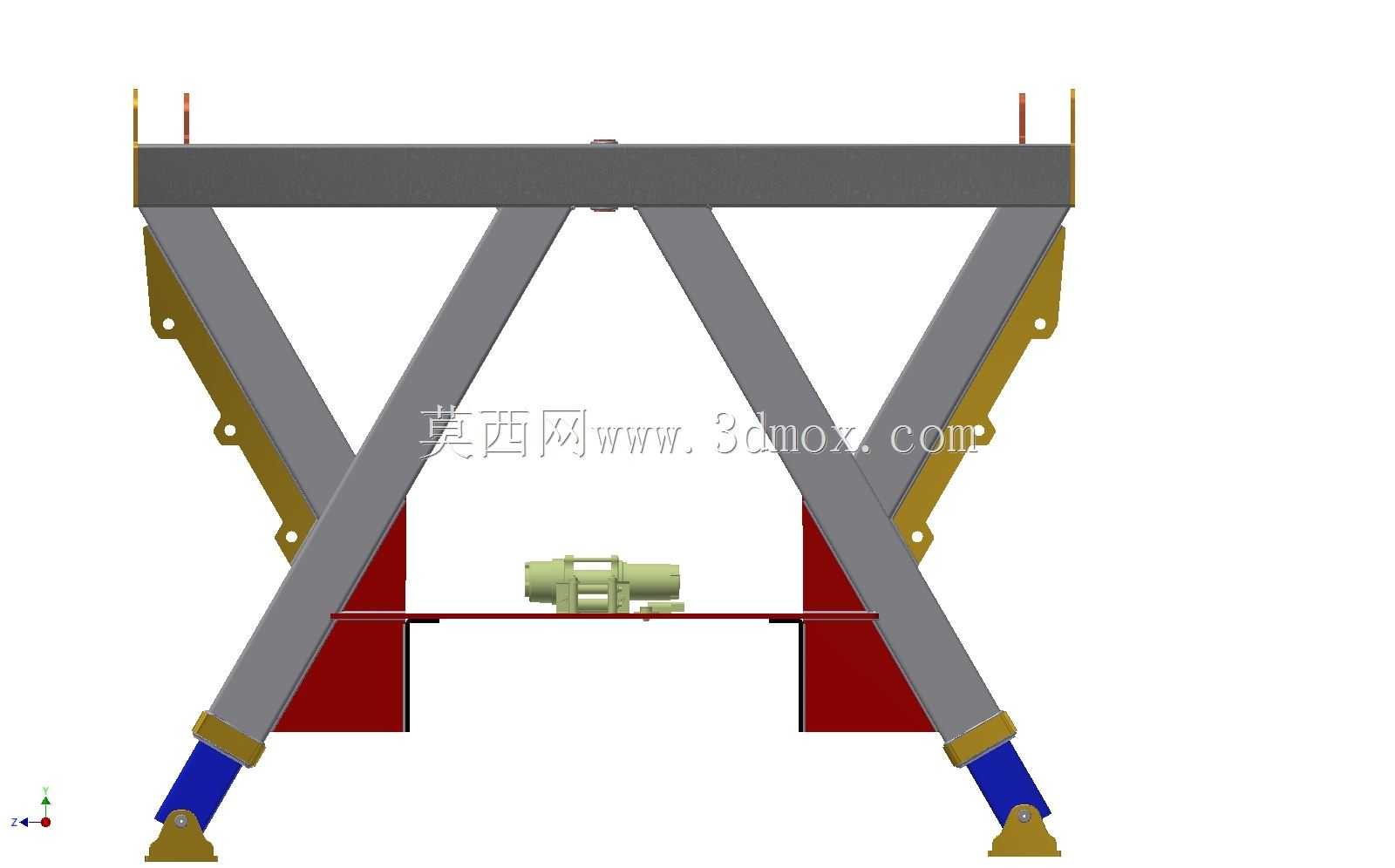

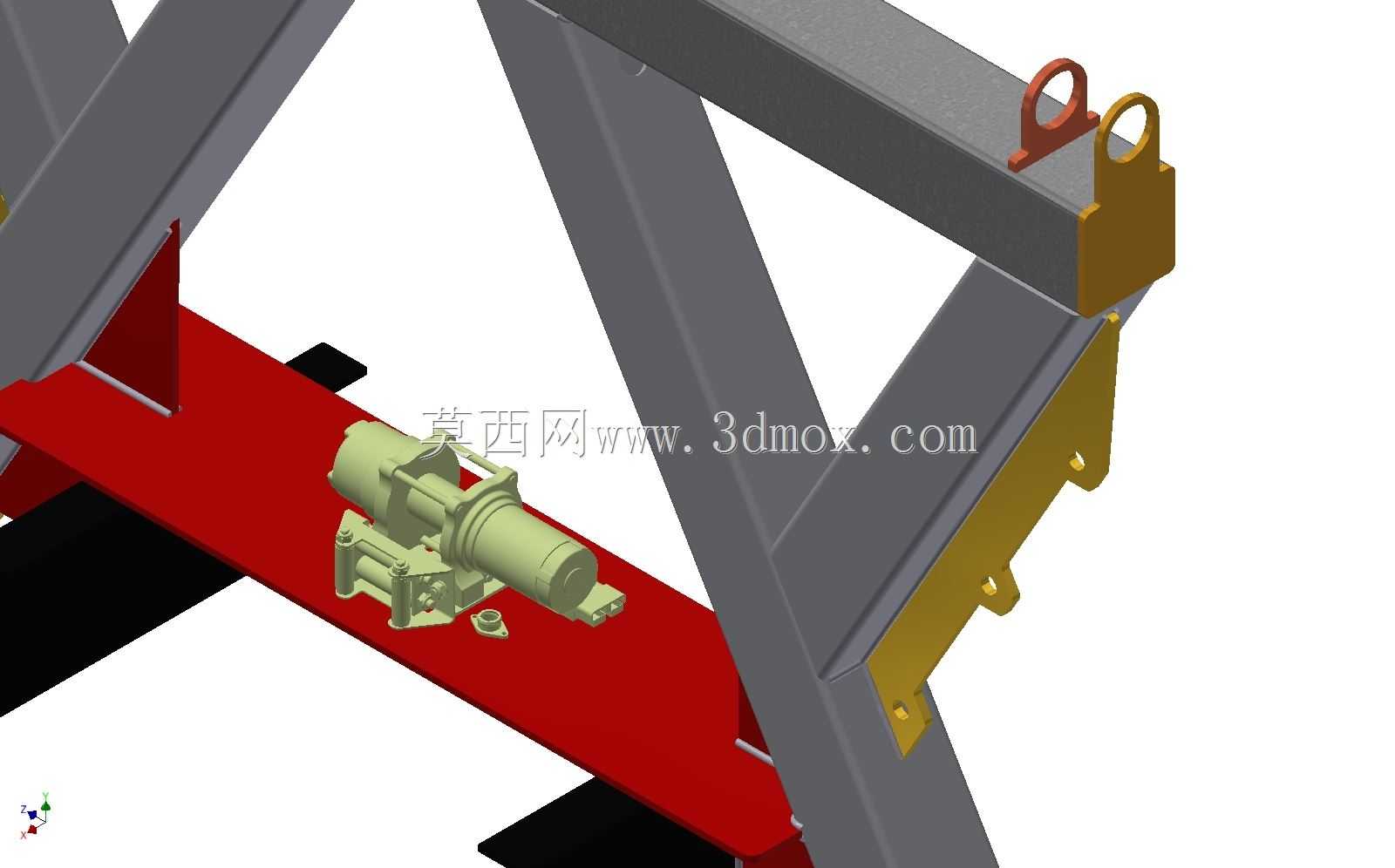

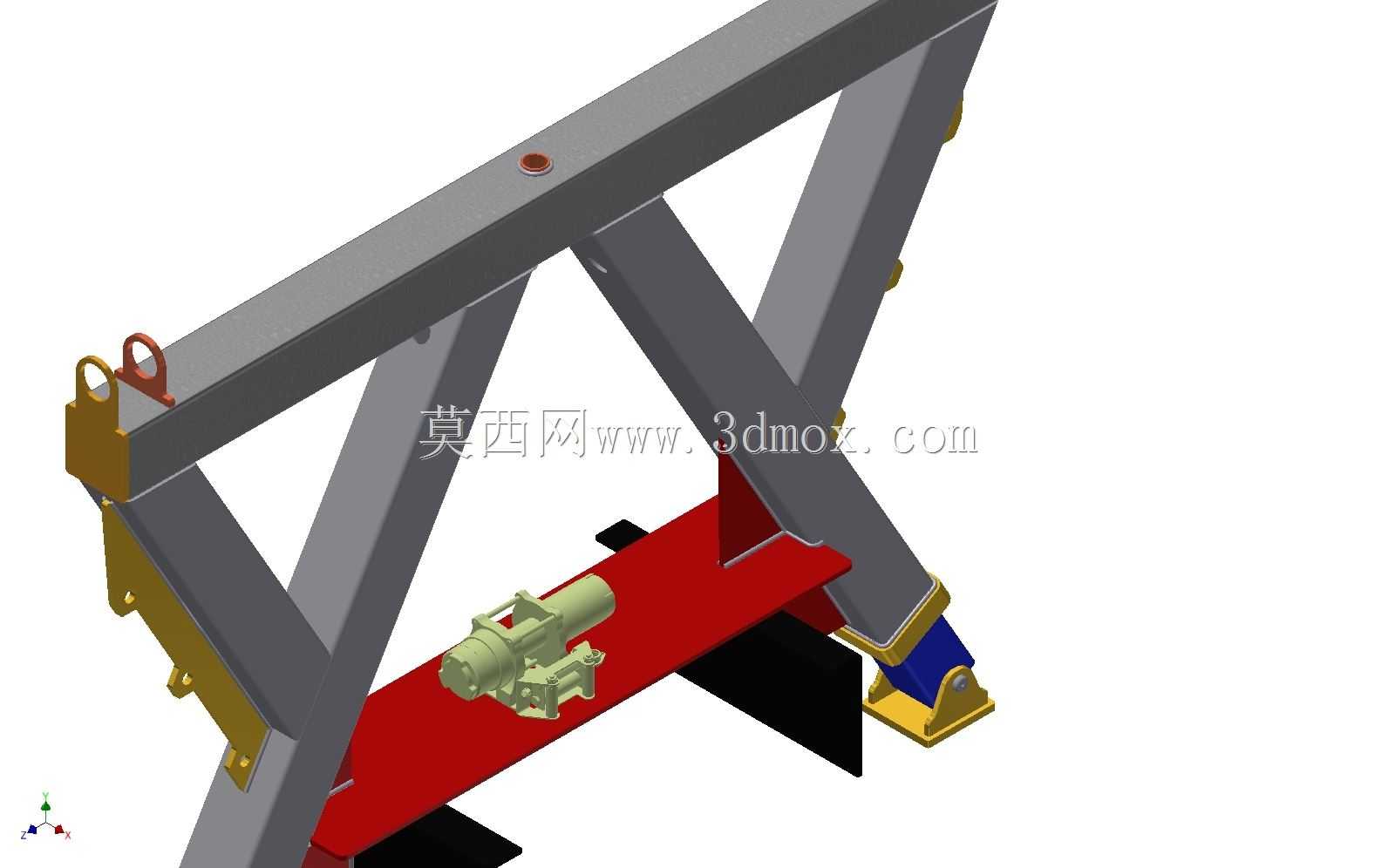

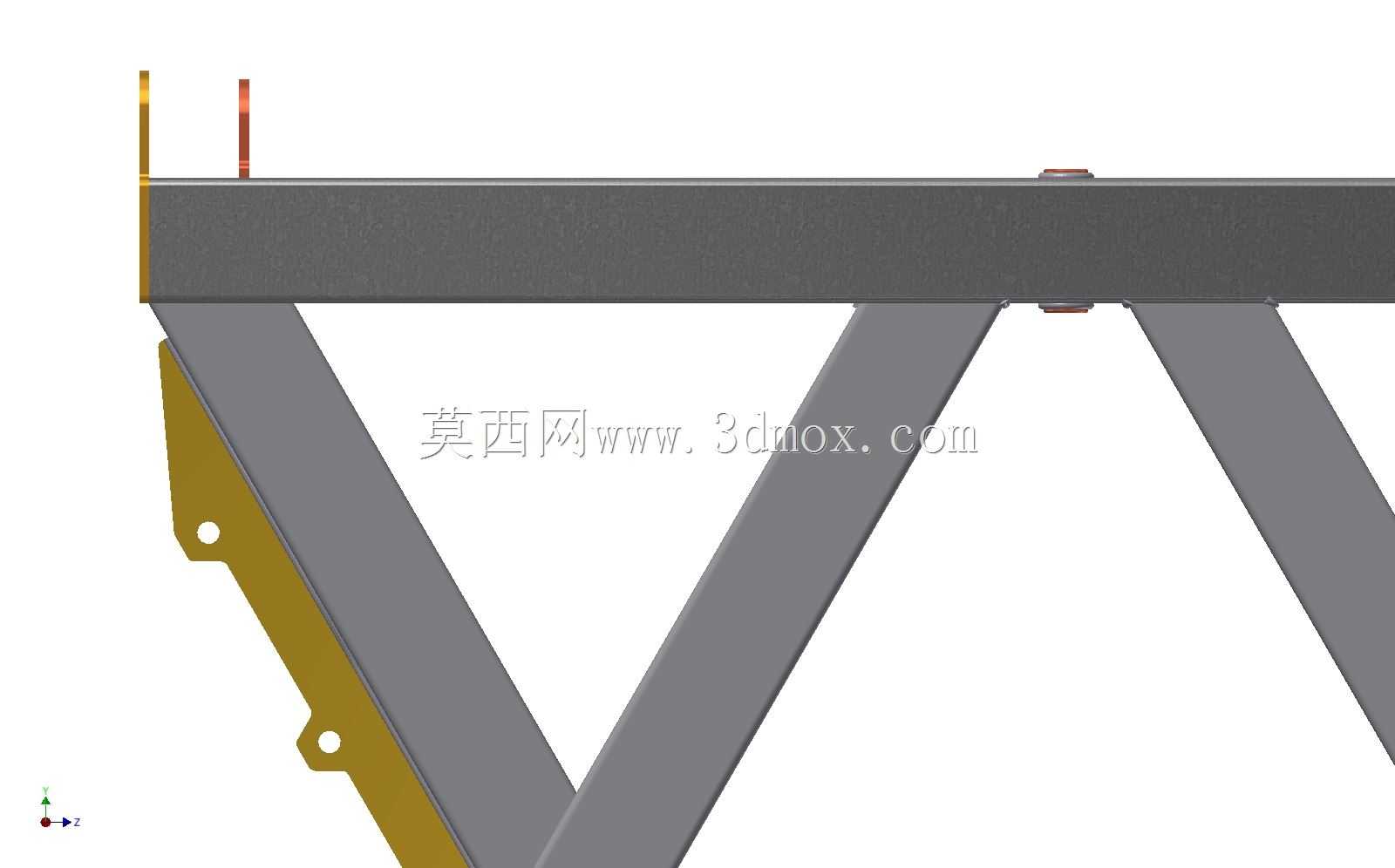

该结构主要面向生产车间内重载工位的物料定点牵引、工装对接支撑场景设计，可适配生产线边重型料架、焊接工装台、装配夹具的短距离移位与位置固定需求，替代传统人工撬移、叉车辅助对位的低效作业模式，尤其适合空间狭窄、大型转运设备无法进入的工位区间使用。从功能实现逻辑来看，交叉式的支撑臂采用对称剪叉布局，单臂选用厚壁矩形型钢焊接成型，铰接点位配置耐磨衬套减少往复摆动的磨损量，支撑臂顶端预留的吊环结构可配合车间内的轻型起重葫芦完成整体装置的吊装移位，底部的可调式支撑脚带有防滑橡胶垫与高度微调螺纹副，能够在不平整的车间地坪上快速调平，保证牵引作业时的整体稳定性，避免作业过程中出现侧倾、滑移的安全隐患。中部红色安装基座为整体结构的承载核心，所有支撑臂的铰接支座、牵引执行元件都集成在该基座上，基座上预留的多组螺栓安装孔可根据实际使用需求加装不同规格的牵引挂钩、快换接头，适配不同吨位料架、工装的连接需求，基座侧面搭载的电动推杆作为牵引动作的执行部件，推杆输出端带有过载保护结构，当牵引负载超过额定阈值时会自动锁止输出，避免结构件过载变形。设计过程中优先考虑了安装边界的适配性，整体结构收拢状态下的横向占用宽度控制在1.2米以内，纵向长度不超过0.8米，可直接嵌入多数现有生产线边的工位间隙，不需要对原有车间布局做大规模改造，支撑臂展开后的最大抬升高度可满足常规高度工装的对位需求，铰接点的转动角度经过限位设计，不会出现超行程展开导致的结构失稳问题。结构件的连接点位全部采用可拆卸的螺栓连接设计，易磨损的衬套、支撑脚垫都设计为快换结构，日常维护时不需要整体拆解结构即可完成损耗件的更换，降低长期使用的维护成本，所有外露的钢结构表面都做了喷塑防锈处理，可适应车间内存在焊接飞溅、切削液洒落的复杂作业环境，延长整体结构的使用寿命。
