车用带安装法兰及管路的储油壳体结构

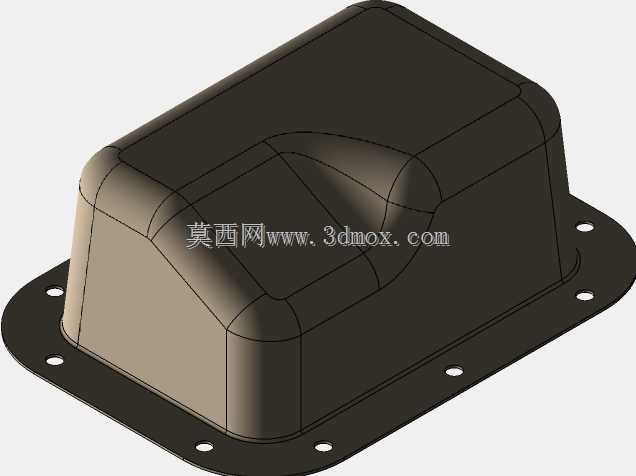

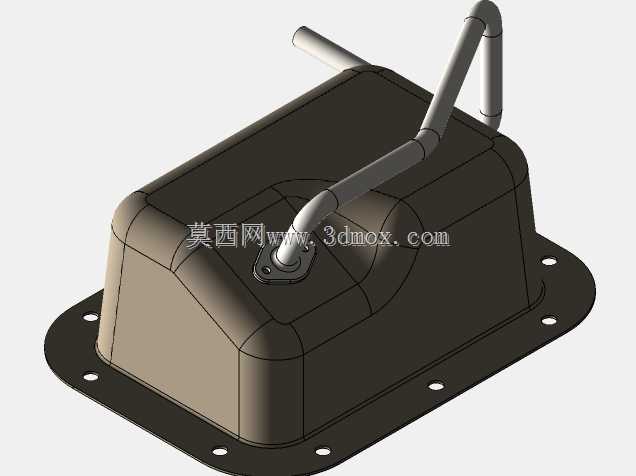

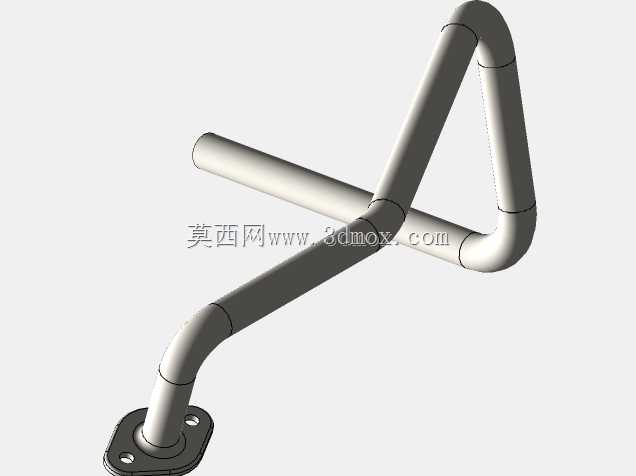

该储油壳体主要应用于内燃动力单元的下部润滑系统回路中，承担储存润滑介质、封闭曲轴箱下部空间、容纳机油回流杂质的核心作用，日常工况下需要承受机油温度变化带来的热胀冷缩应力、车辆行驶过程中的颠簸冲击，同时要保证结合面的静密封性能，避免润滑介质渗漏。从结构设计来看，主体采用冲压成型的腔体结构，腔体轮廓做了大圆角过渡处理，避免应力集中在弯折区域，提升壳体在长期振动工况下的结构疲劳寿命；底部法兰边为整圈外翻结构，法兰面上均匀布置了多个安装通孔，孔位与缸体下端面的安装螺柱位置完全匹配，安装时可在法兰与缸体结合面之间铺设密封垫片，通过螺栓均匀压紧实现密封，法兰边的平面度公差控制在合理范围内，避免局部压紧力不足导致的渗漏问题。腔体上部伸出的弯管结构为机油加注或通气回路接口，管路与腔体的连接位置做了局部加强凸台，通过焊接或一体成型的方式与腔体本体固定，接口位置的角度经过匹配设计，可避开周边的排气管、启动马达等附属部件，避免装配时出现干涉。腔体内部预留了足够的储油容积，可满足动力单元额定工况下的润滑介质存储需求，腔体底部的深度设计考虑了机油泵吸油口的浸入深度，保证车辆在上下坡、急加减速等倾斜工况下，吸油口始终能浸没在机油液面以下，避免吸入空气导致润滑系统压力不足。设计过程中还兼顾了壳体的轻量化需求，在保证结构强度的前提下尽可能缩减壳体壁厚，同时在腔体易产生形变的区域设置了隐性的加强筋结构，不需要额外增加过多重量就能提升壳体的抗形变能力；法兰边的安装孔位做了沉台处理，可容纳螺栓头部，避免螺栓突出法兰平面影响安装贴合度。该结构的安装边界清晰，整体外轮廓尺寸适配主流小排量动力单元的下部安装空间，不需要对周边车架、附属部件做额外修改即可完成装配，可直接用于润滑系统的结构匹配验证、装配干涉检查等工作，也可作为同类储油壳体设计的参考原型。
