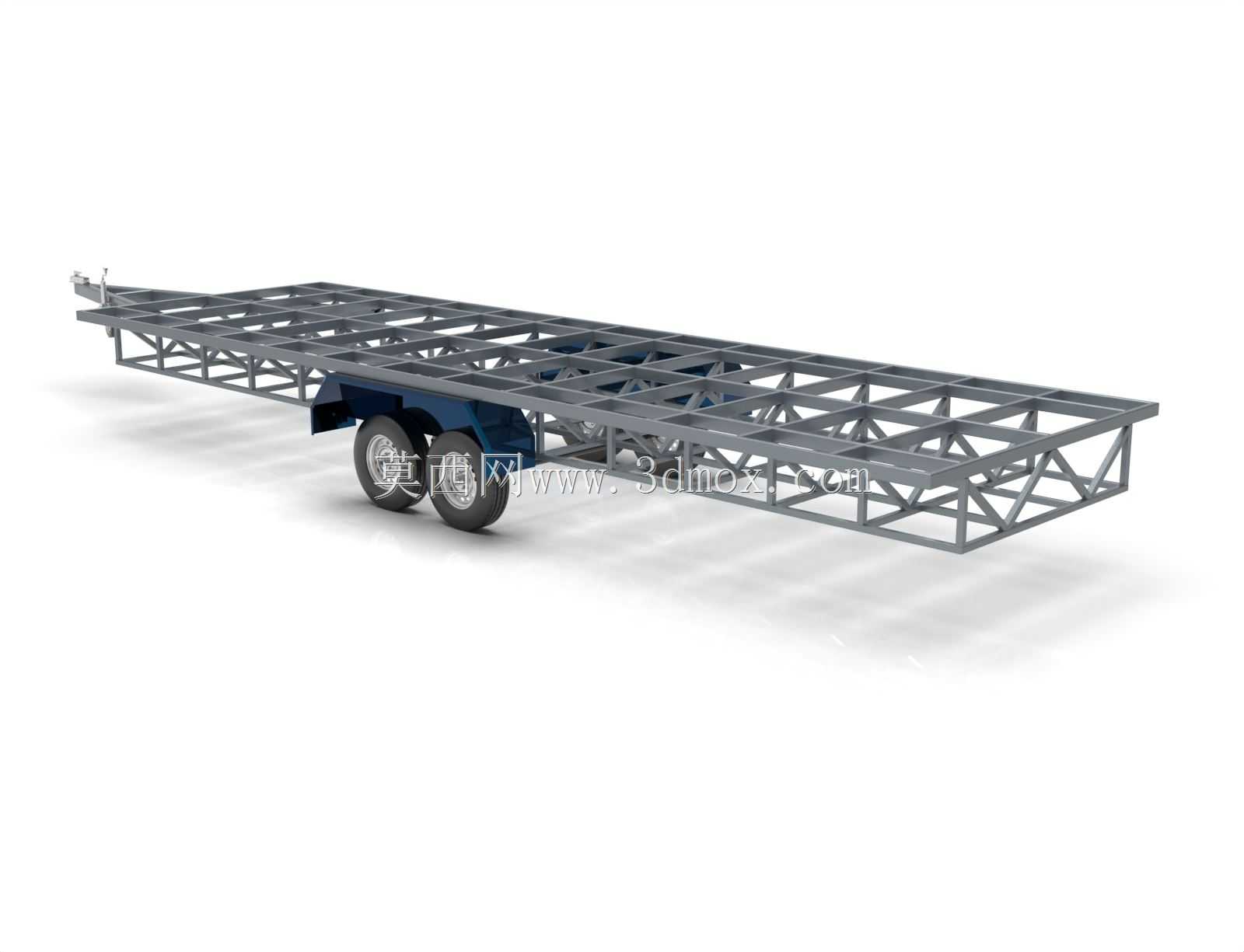

双轴桁架式平板拖挂承载车架结构

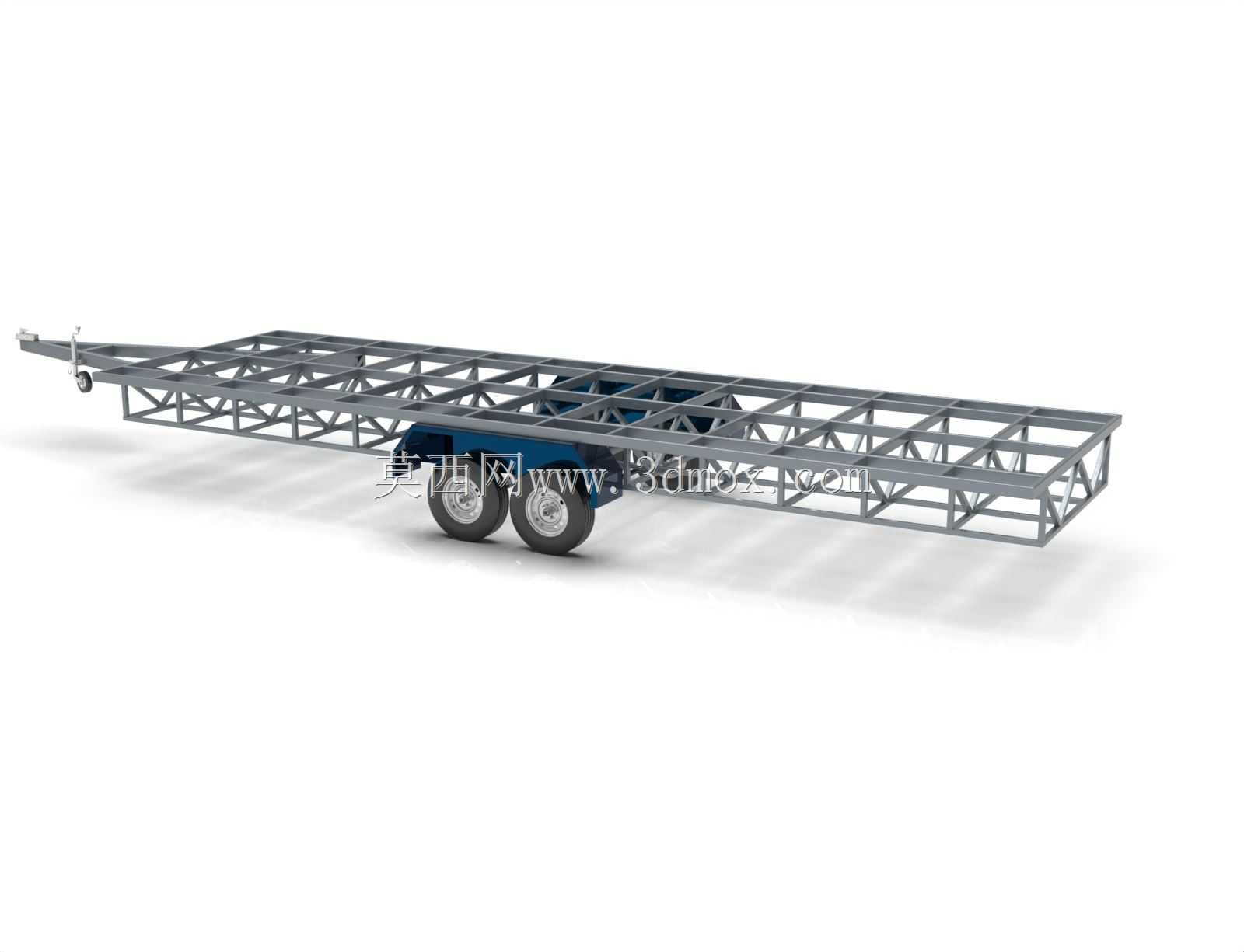

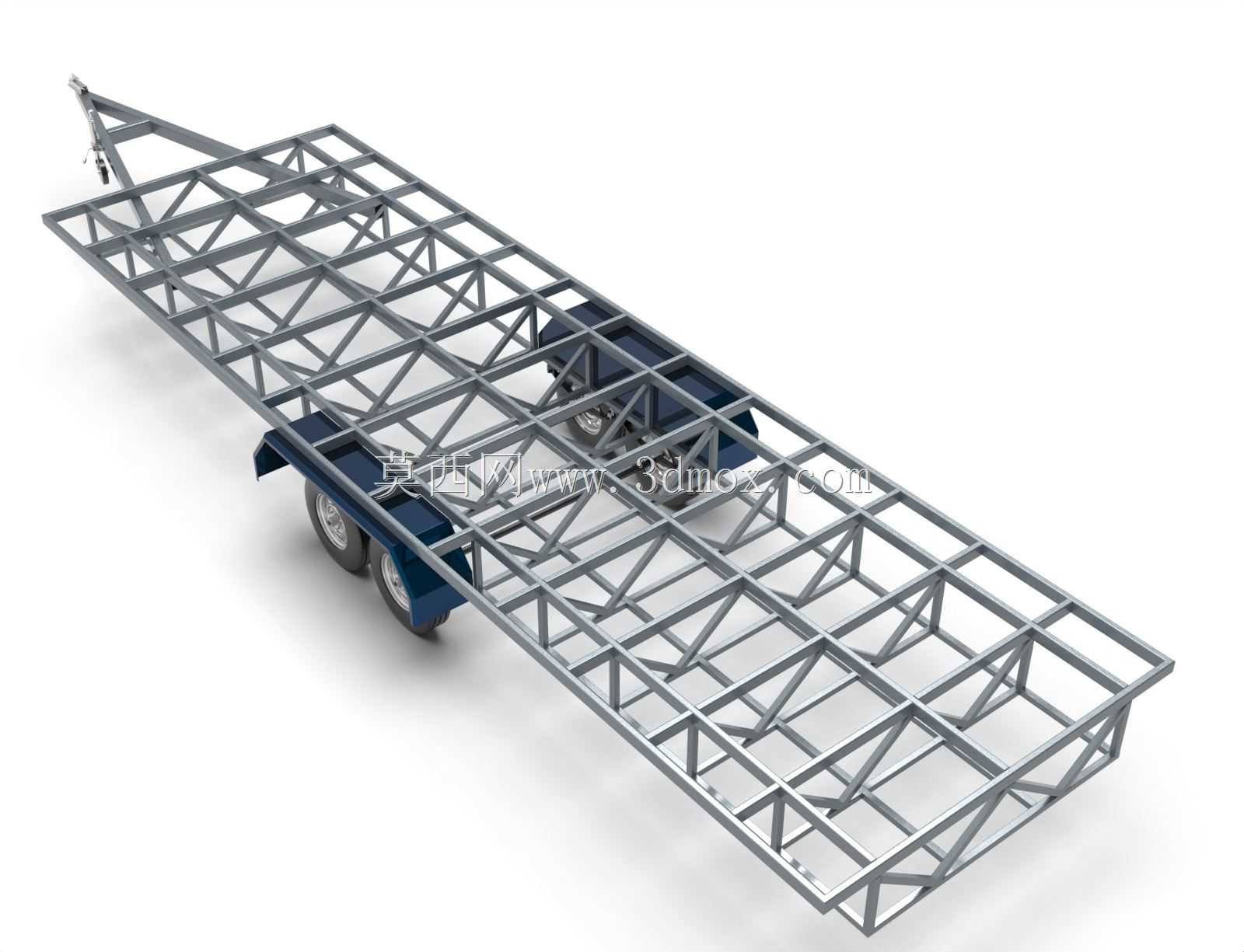

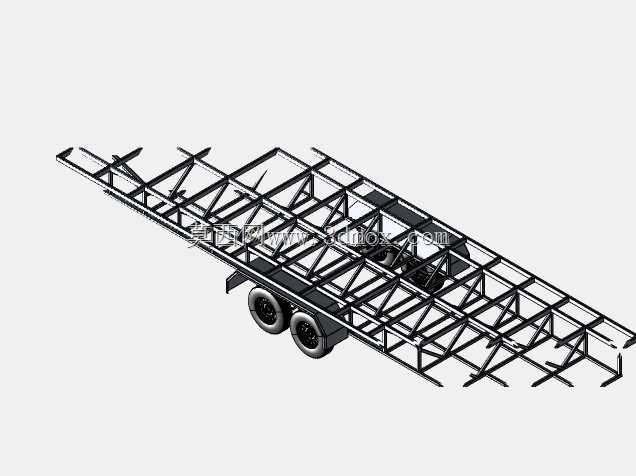

　　该拖挂车架构件主要面向短途场内转运、小型设备转场、轻型建材运输等场景，适配非道路场地与普通市政道路的低速拖行需求，可挂载于常规轻型牵引车、农用机车尾部，解决零散物料、小型工程机械无适配承载平台的转运痛点。整体采用空间桁架式焊接结构，区别于传统槽钢梁拼接的平板车架，通过矩形钢管交叉排布形成连续受力网格，在降低整体自重的同时保证足够的抗扭、抗弯刚度，避免满载行驶在颠簸路面时出现车架整体形变、焊缝开裂的问题。结构设计阶段优先考虑载荷传递路径，前端三角牵引架直接与主纵梁贯通焊接，牵引销位置做了双层钢板补强，将起步、制动时的纵向冲击力直接分散到两侧主纵梁，避免局部应力集中；行走机构采用双轴并排布置，每侧配置双轮组，

　　板簧安装座直接焊接在主纵梁下翼面，轮距设定匹配常规道路通行限界，同时保证转弯时内侧轮胎不会与车架横梁发生运动干涉。车架上平面为全平网格布局，未设置凸起的边梁或锁止座预留位，使用者可根据实际运载需求加装木地板、花纹钢板或者专用设备固定支架，适配不同类型货物的固定需求；两侧预留了侧防护、挡泥板的安装孔位，尾部可拓展加装尾灯支架、爬梯或者卸货跳板，满足不同使用场景的改装需求。从安装边界来看，车架整体宽度控制在2.2米以内，长度适配常规蓝牌拖挂的尺寸要求，牵引架高度匹配常规轻型牵引车的拖钩安装高度，无需额外改装牵引连接装置即可直接挂接；桁架杆件的选型经过载荷校核，主纵梁采用壁厚4mm的矩形钢管，交叉斜撑采用壁厚3mm的同规格管材，

　　所有焊接节点均采用满焊工艺，焊后做抛丸除锈处理，可适应户外露天存放、雨天作业的使用环境，不会因为长期锈蚀导致结构强度下降。双轴的布置位置经过轴荷分配计算，空载时前端牵引架下压力控制在合理区间，满载时前后轴荷分布均匀，避免出现单轴过载、行驶时摆头甩尾的问题，轮拱位置做了内凹避让设计，保证悬架压缩到极限行程时，轮胎不会摩擦车架底部构件，同时预留了足够的制动管路、线束布置空间，可后续加装气刹或者电刹系统，提升高速拖行时的安全性。
