九米工业垂直爬梯带护笼结构设计

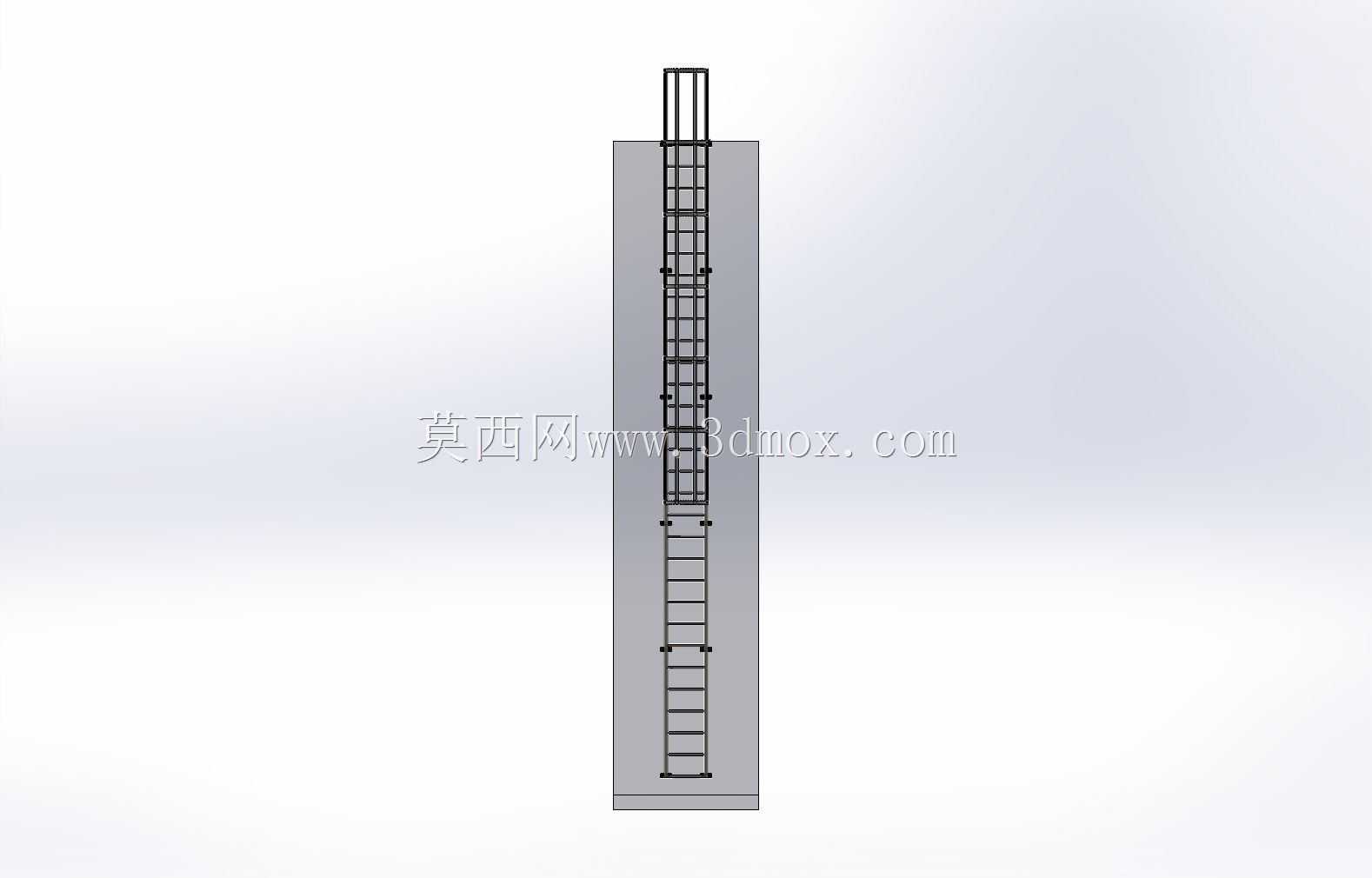

　　这款九米高度的垂直爬梯，主要适配工业厂区内高耸设备的登高检修需求，常见于储料仓侧壁、大型塔器外围、厂房高层设备平台外侧等场景，作为作业人员上下通行的固定通道使用。整体采用钢结构焊接成型，梯身沿垂直方向布置，底部设置方形安装底座，通过地脚螺栓与混凝土基础或设备侧壁的预埋钢板刚性连接，安装时需保证底座水平度偏差不超过千分之二，避免梯身倾斜带来的通行安全隐患。梯身两侧的主立柱采用等边角钢拼焊成型，踏棍采用圆钢等间距排布，踏棍间距严格控制在300毫米范围内，踏棍表面做防滑处理，避免作业人员上下时脚底打滑，每段踏棍的承重能力不低于1kN，满足单人携带轻型检修工具通行的载荷要求。爬梯中段外侧设置全段式护笼结构，

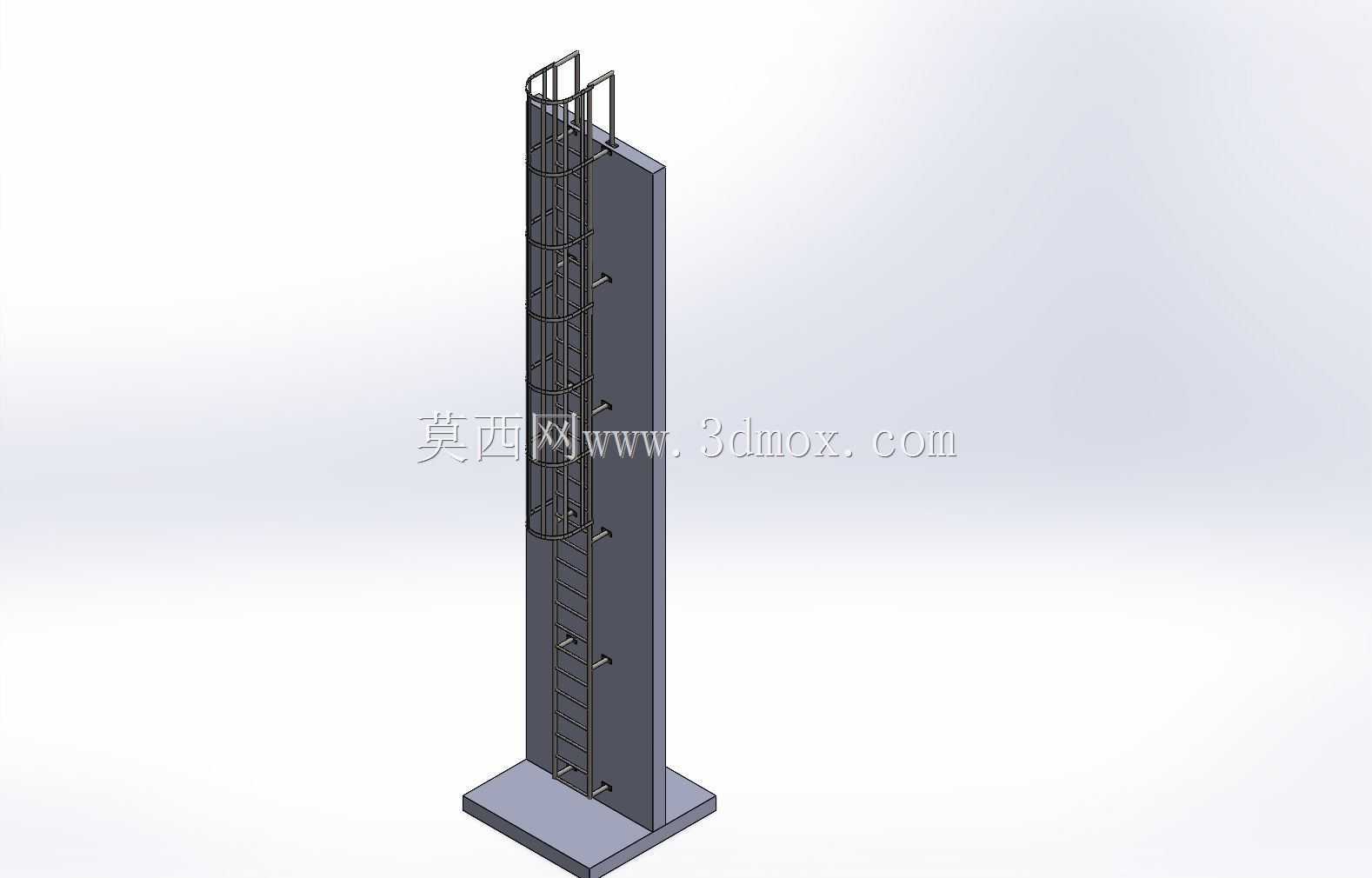

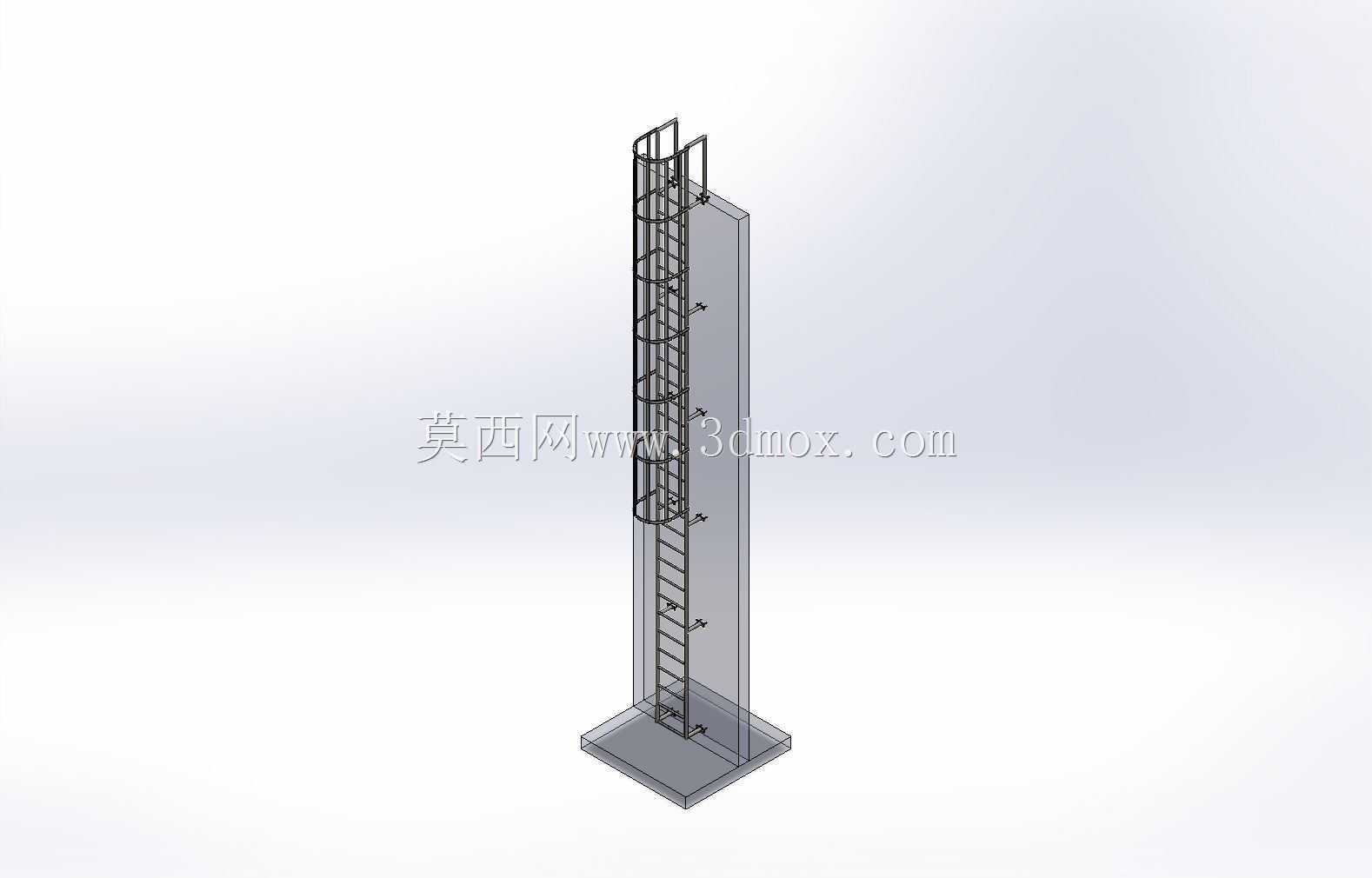

　　护笼由多道环形水平箍与垂直防护条焊接组成，护笼内径控制在650毫米至750毫米之间，既不会过度挤占爬梯通行空间，又能在人员意外失足时起到有效阻挡作用，防止高处坠落事故发生，护笼从距离基准面2米以上的位置开始连续布置，一直延伸至顶部平台入口处，与平台边缘的防护栏做无缝衔接，消除通行衔接处的安全缺口。爬梯与固定立面之间设置多组连接支架，沿高度方向每间隔1.5米布置一组，支架一端与梯身主立柱焊接，另一端通过膨胀螺栓或焊接方式与建筑/设备立面固定，保证九米高度的梯身整体刚度，避免人员攀爬时梯身出现过大晃动感，连接支架的长度根据立面与梯身的安装间距定制，保证梯身与立面之间的通行净距不小于150毫米，给作业人员留出足够的手脚活动空间。

　　顶部入口位置设置过渡扶手，扶手延伸至平台面以上1.2米高度，方便作业人员登顶时抓扶借力，从爬梯转移到平台面的过程中始终有可靠的抓握点。设计过程中充分考虑户外使用的耐候性需求，所有钢结构构件表面均做除锈后防腐涂装处理，可适应厂区多尘、潮湿甚至轻度腐蚀的使用环境，减少后期维护频次。在建模阶段，所有焊接节点均做了细化处理，踏棍与主立柱的连接采用满焊工艺，焊脚高度不小于焊件较薄处的厚度，护笼构件之间的连接同样采用连续焊缝，避免虚焊、漏焊带来的结构强度不足问题；同时对整体结构做了受力校核，在最不利载荷工况下，梯身的最大挠度不超过梯身总高度的千分之一，保证长期使用过程中结构不会出现永久性变形。安装边界方面，

　　爬梯底部需要预留不小于1米见方的平整操作空间，方便人员上下时转身、携带工具调整姿态，梯身周围1米范围内不得布置突出的管线、设备构件，避免阻挡通行路径；顶部平台入口处需要预留不小于0.7米宽度的通行口，与爬梯顶端精准对齐，入口处设置可开合的安全门，人员通行后可关闭，防止平台上的杂物从入口处坠落。这类爬梯不同于民用建筑的疏散楼梯，属于专用的检修登高设施，日常仅用于设备巡检、维护保养时的人员通行，不做频繁的人员通勤使用，因此在结构设计上优先保证安全可靠性与安装便捷性，所有构件均可在工厂预制完成后运输到现场进行装配式安装，减少现场焊接作业量，降低现场施工的难度与安全风险。
