带轴承结构的默林式投石抛射装置

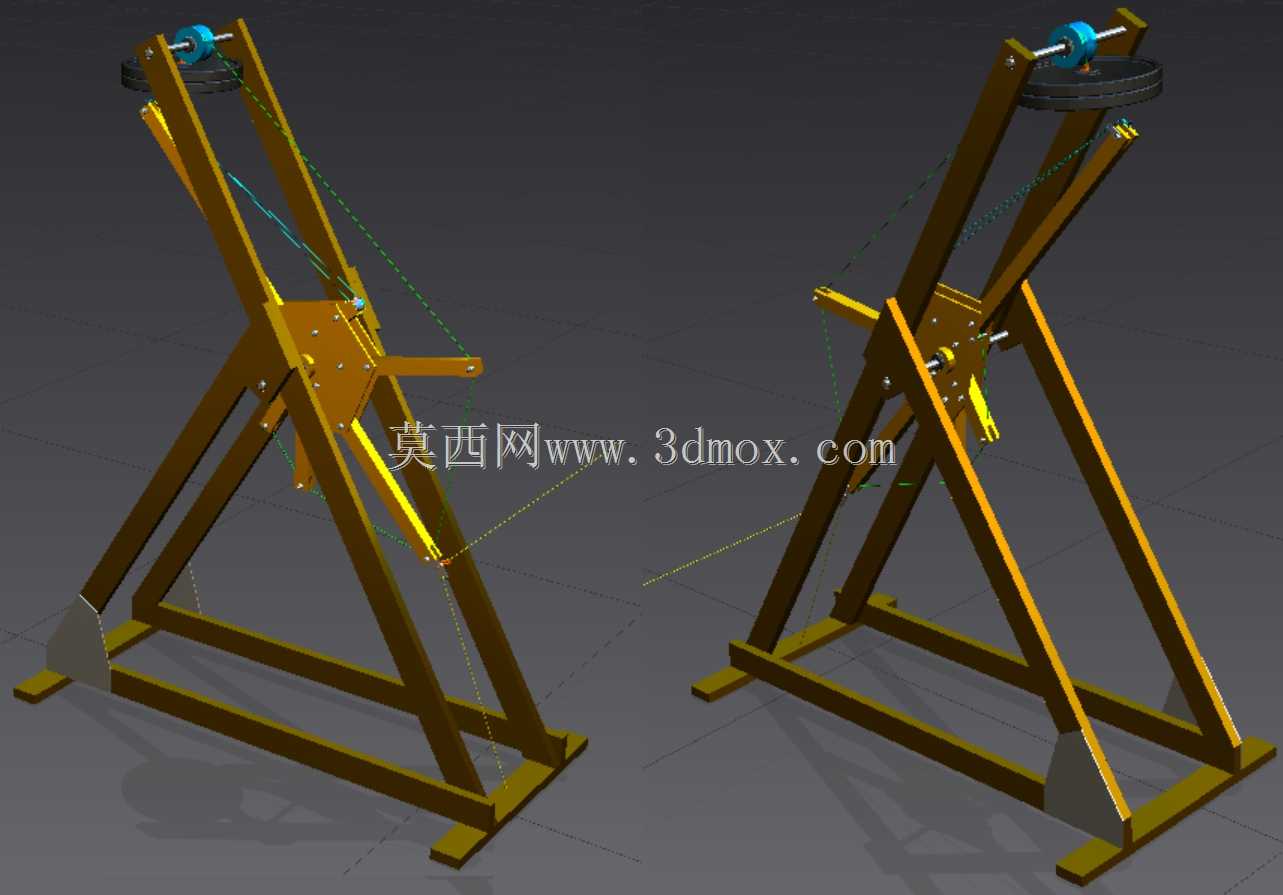

这类抛射装置的结构设计，最早可追溯至古代攻防作战场景，如今更多用于科教演示、仿古活动展演以及机械原理教学场景，能够直观展示势能转换、杠杆传动的机械逻辑，帮助学习者理解力矩传递、绳索张紧结构的实际应用方式。整套装置总高度为2.4m，采用三角支撑式底架结构，底架的支脚向外延伸形成稳定的支撑边界，安装时仅需平整硬质地面即可放置，无需额外打地脚固定，适配户外展演、室内展厅摆放等多种场景的安装需求。

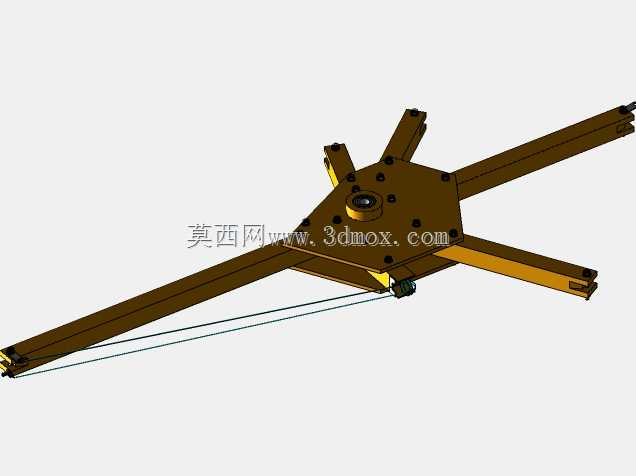

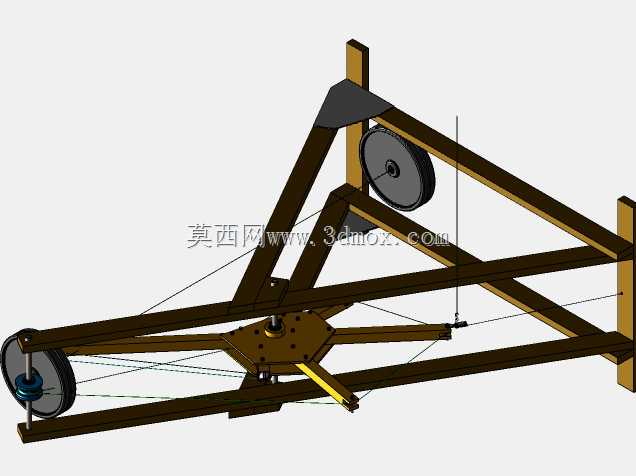

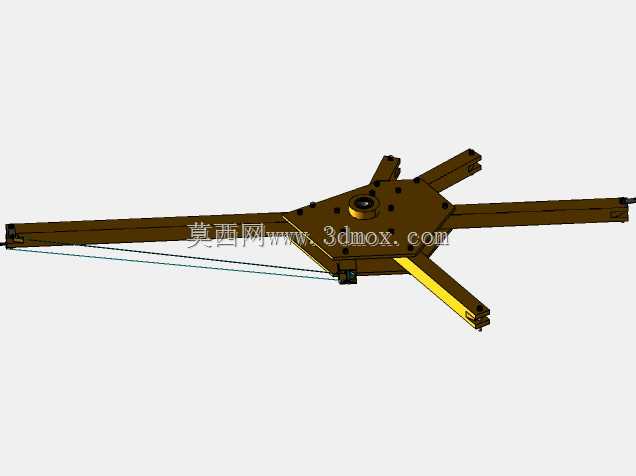

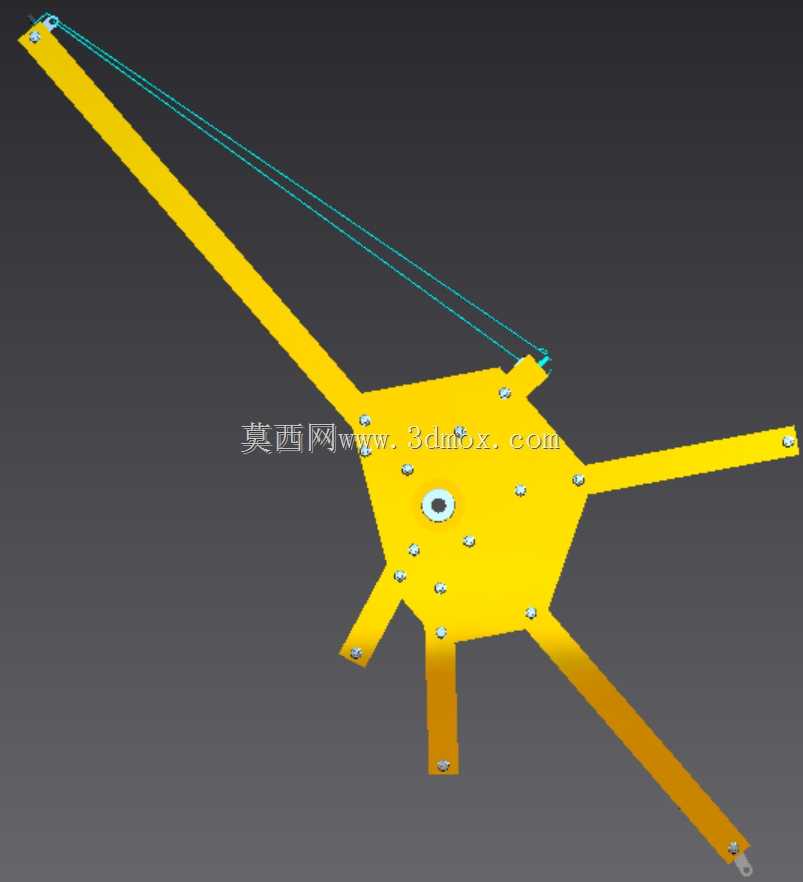

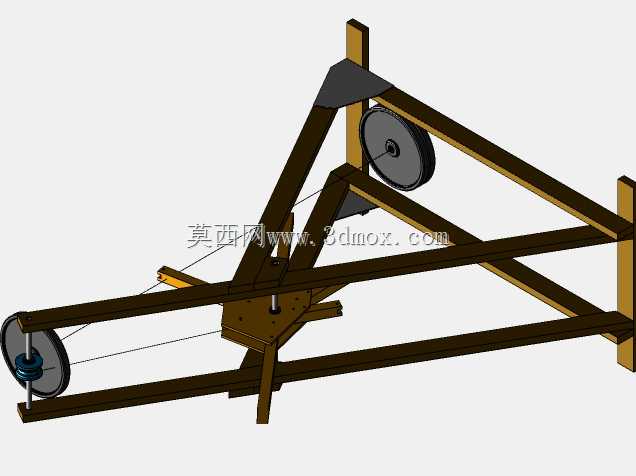

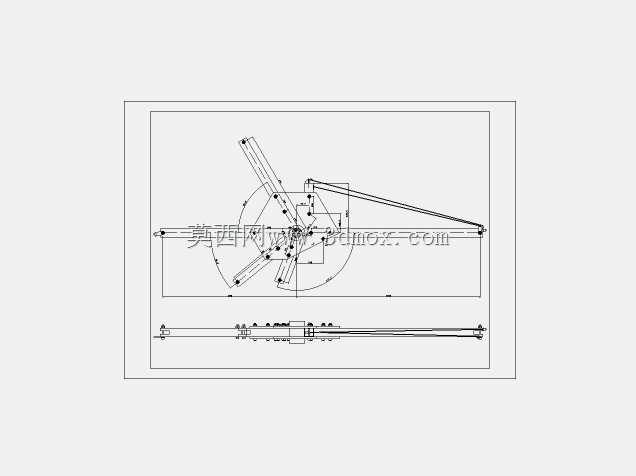

结构设计上，抛射臂与拉线轴位置均配置了轴承构件，替代传统的轴孔直接摩擦配合，能够大幅降低动作过程中的转动阻力，减少长期使用后的结构磨损，延长整套装置的使用寿命。抛射臂作为核心做功部件，采用长杠杆结构设计，支点位置经过力矩配比优化，在拉索张紧蓄能后释放时，臂端能够获得足够的线速度，将承载的抛射物沿预设抛物线轨迹送出。拉索部分搭配滑轮组结构导向，既能够改变拉力的施力方向，也能在蓄能过程中减少绳索与机架的摩擦损耗，让蓄能过程更顺畅。

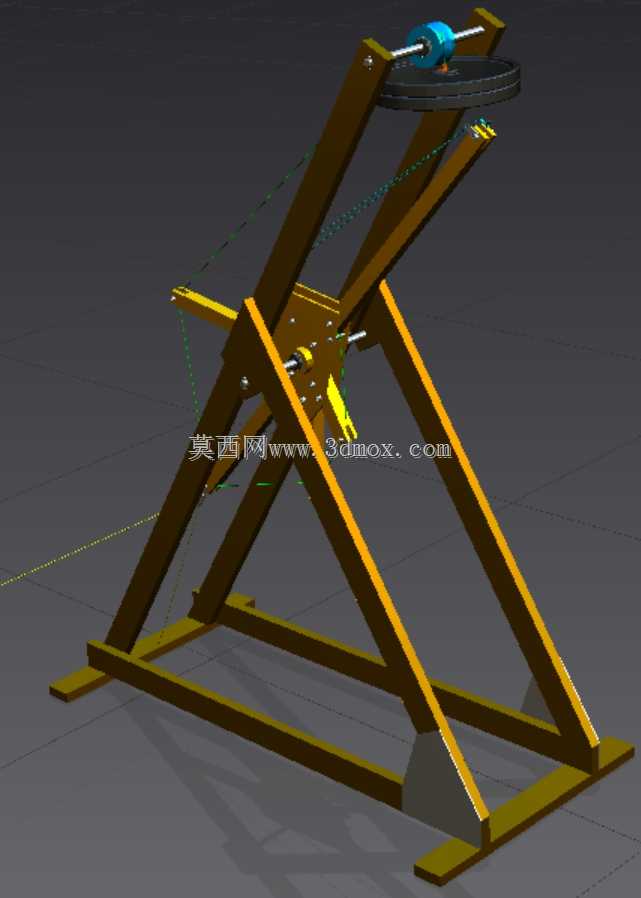

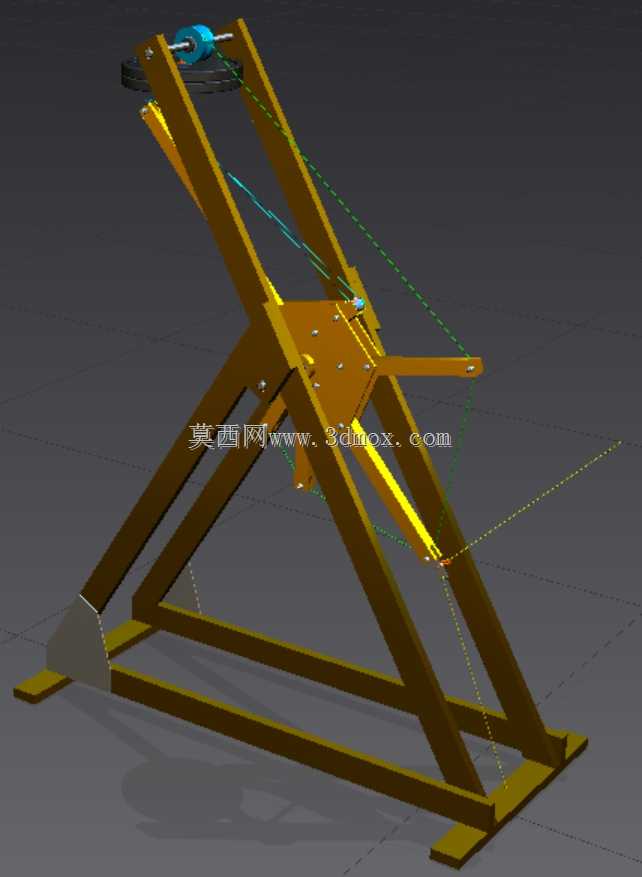

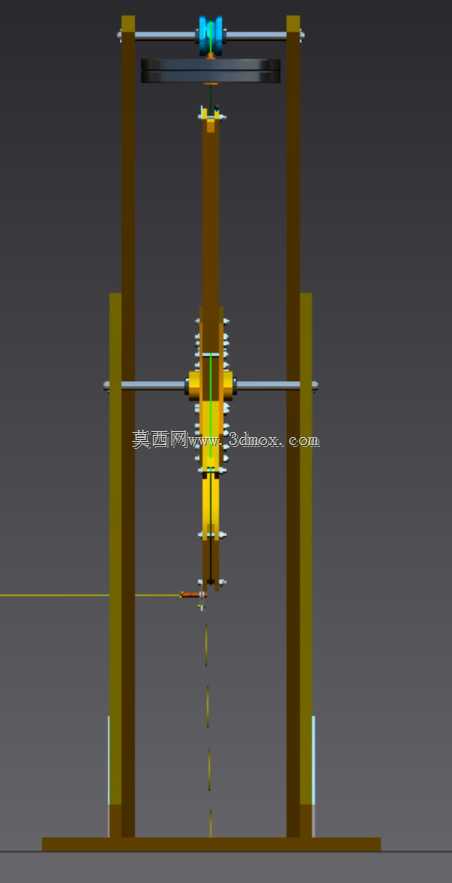

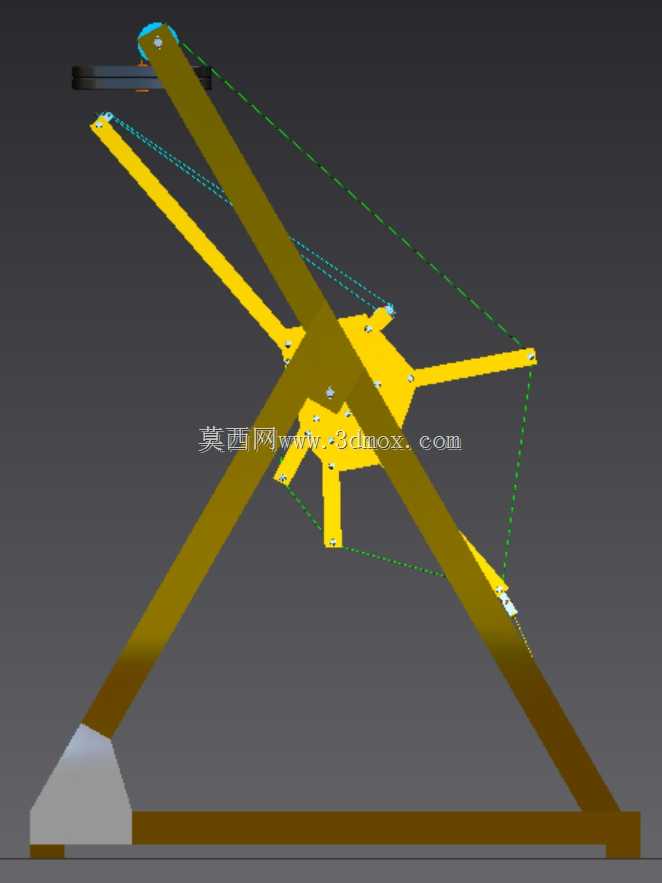

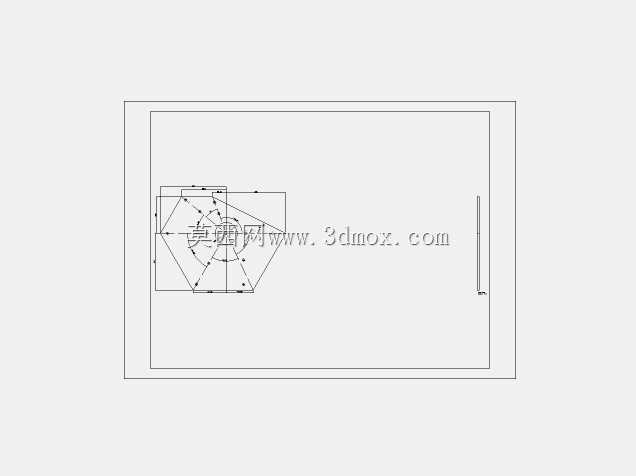

机架主体采用木质构件拼接，三角斜撑的结构形式能够抵消抛射瞬间产生的后坐力，避免装置出现倾覆或移位。顶部的线轴构件用于缠绕拉索，通过转动线轴即可完成拉索的张紧蓄能，操作逻辑简单直接。整套结构的运动部件均做了限位设计，抛射臂的上扬角度设置有机械限位，避免动作过程中臂体超程碰撞机架，提升运行过程的结构稳定性。在实际应用中，可根据抛射物的重量调整拉索的张紧行程，匹配不同的抛射距离需求，适配不同场景的演示要求。建模过程中对所有转动副的配合间隙做了还原，能够直观展示各部件的运动逻辑，方便结构设计从业者参考杠杆类抛射结构的布局思路，也可作为仿古机械复原设计的结构参考，理解传统机械结构中减阻、稳架、力矩匹配的设计巧思。
