配重式摆臂投石弹射装置结构设计

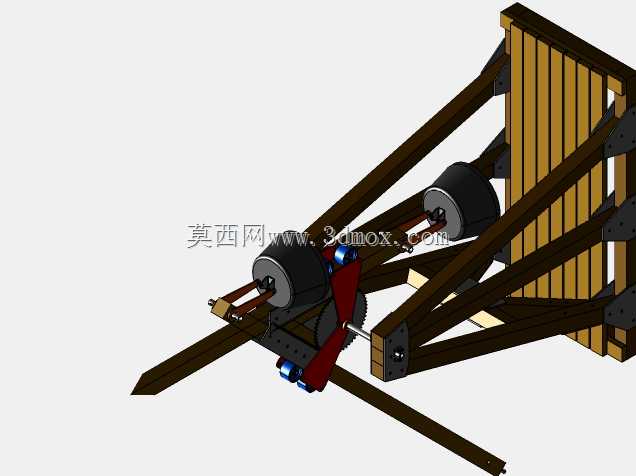

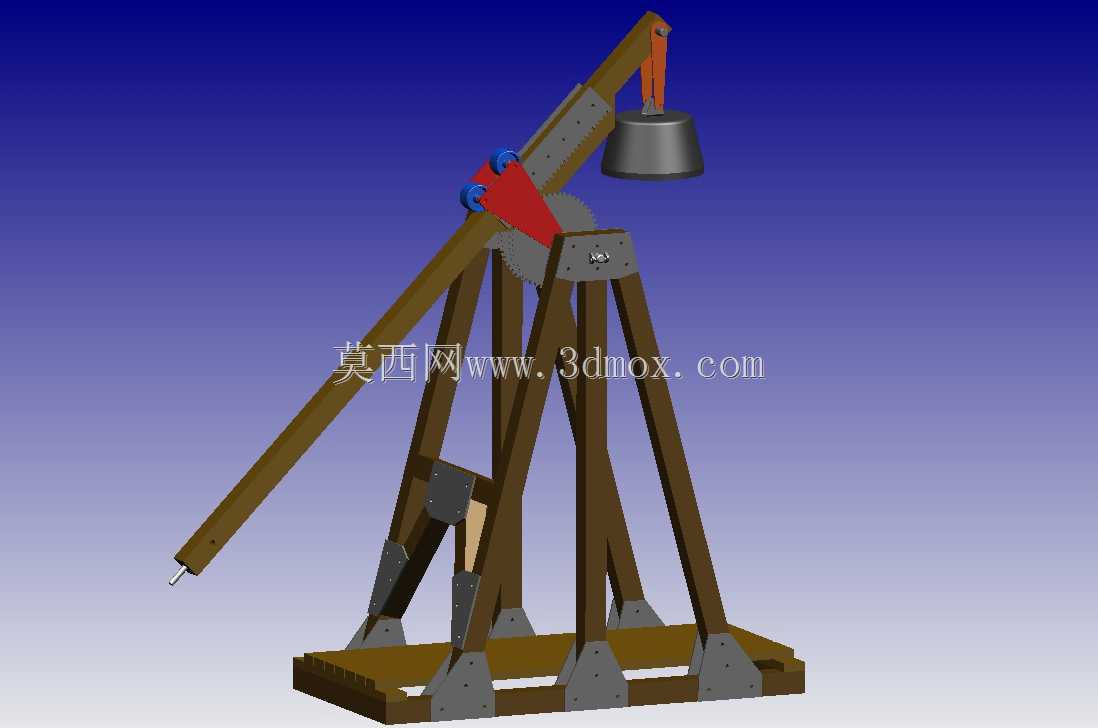

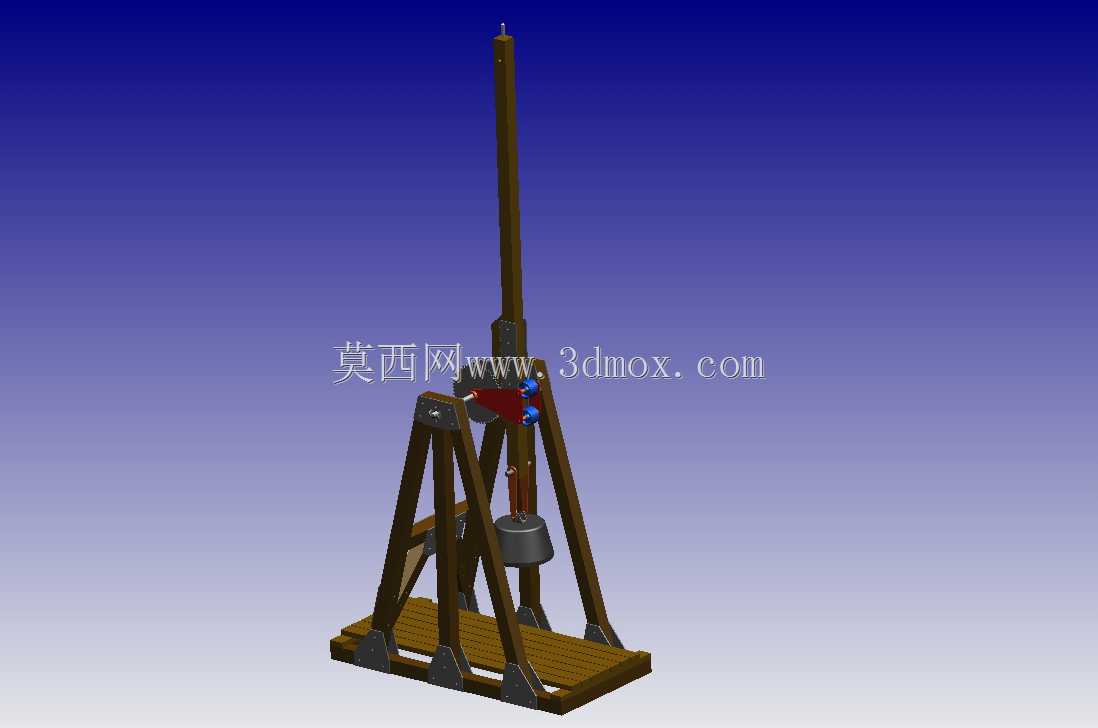

这款配重式摆臂弹射装置，核心依托重力势能转换实现抛射动作，在仿古机械复原、科教演示、文旅场景实景演艺领域都有明确的应用空间。从结构设计逻辑来看，整体采用三角桁架式支撑框架，主材选用硬质实木搭配金属连接角件，框架底部设置整板式安装基座，基座上预留多组螺栓固定孔位，可直接固定在硬化地面或钢制承载平台上，安装边界需预留至少两倍摆臂长度的侧向活动空间，避免摆臂摆动过程中与周边设施发生干涉。装置的核心做功部件为长摆臂结构，摆臂非抛射端挂载重型配重块，配重块通过铰接吊耳与摆臂末端连接，释放配重时重力带动摆臂绕中部转轴快速转动，当摆臂转动到设定止点位置时，摆臂前端的挂弹结构脱开，将承载的抛射物沿预设弹道抛出。设计过程中特意将摆臂的转轴位置做了偏置处理，配重侧的力臂长度短于抛射侧力臂，以此放大抛射端的线速度，在配重块重量固定的前提下获得更远的抛射距离。框架的斜向支撑构件采用多段拼接结构，每段支撑构件的连接位置都设置了金属加强包角，分散摆臂快速摆动时传递到框架上的冲击载荷，避免长期使用后木材连接位置出现开裂松动。摆臂与转轴的配合位置加装了耐磨衬套，降低转动过程中的摩擦阻力，同时减少木质摆臂轴孔的磨损量，延长装置整体的使用寿命。配重块采用吊挂式铰接设计，摆臂摆动过程中配重块可始终保持竖直下垂状态，避免配重块随摆臂转动产生额外的力矩损耗，让重力势能的转换效率保持在较高水平。装置的触发机构采用棘爪锁止结构，锁止状态下棘爪卡入摆臂上的定位齿槽，可将摆臂固定在上弦待发位置，触发时只需扳动解锁手柄，棘爪脱开即可完成释放，操作过程不需要额外的动力输入，纯机械结构即可完成全部动作流程。从尺寸适配角度来看，整体框架高度适配成年人站立操作的高度，上弦时可通过辅助绞盘拉动摆臂抬升，不需要操作人员施加过大的手动作用力，适合户外场景下的无电源环境使用。结构上所有外露的金属连接件都做了圆角钝化处理，避免操作过程中出现剐蹭风险，各铰接位置都预留了润滑注油孔，日常维护时可直接加注润滑脂，不需要拆解结构即可完成保养作业。
