手动杠杆式大口径再装料压合装置

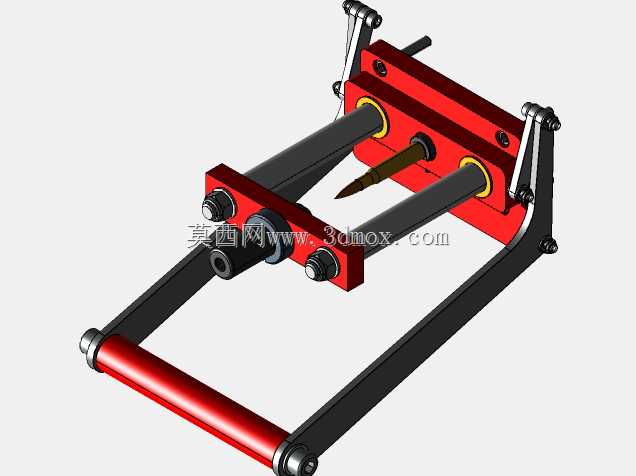

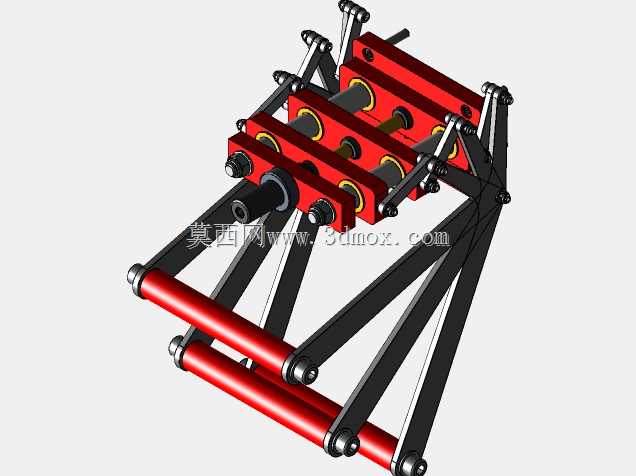

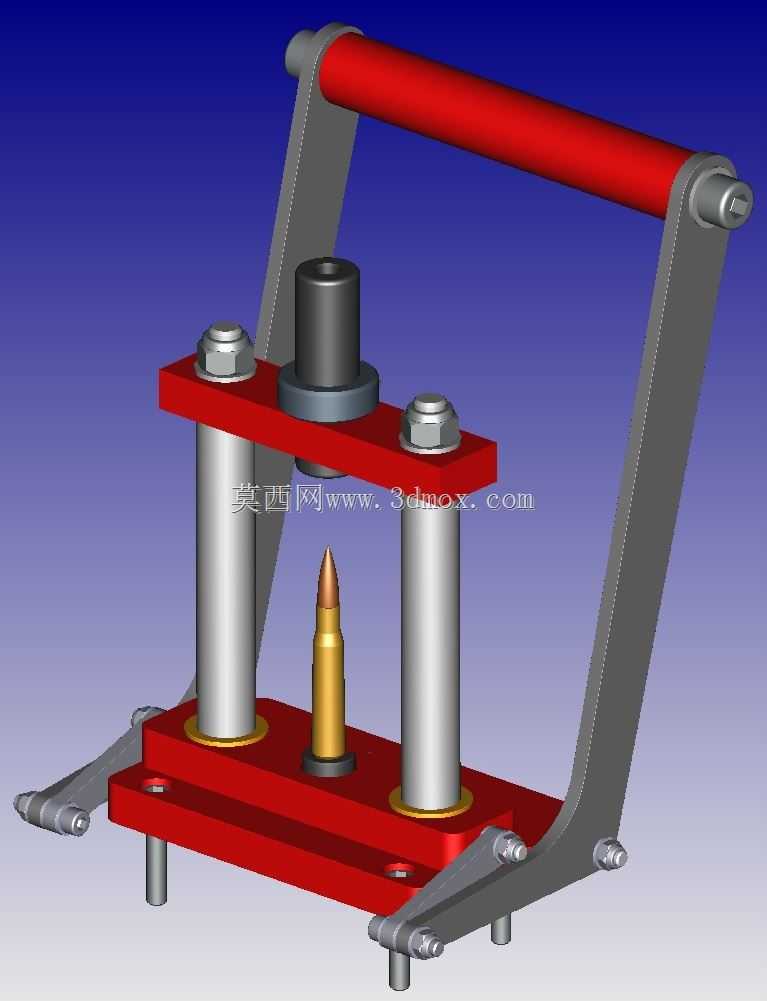

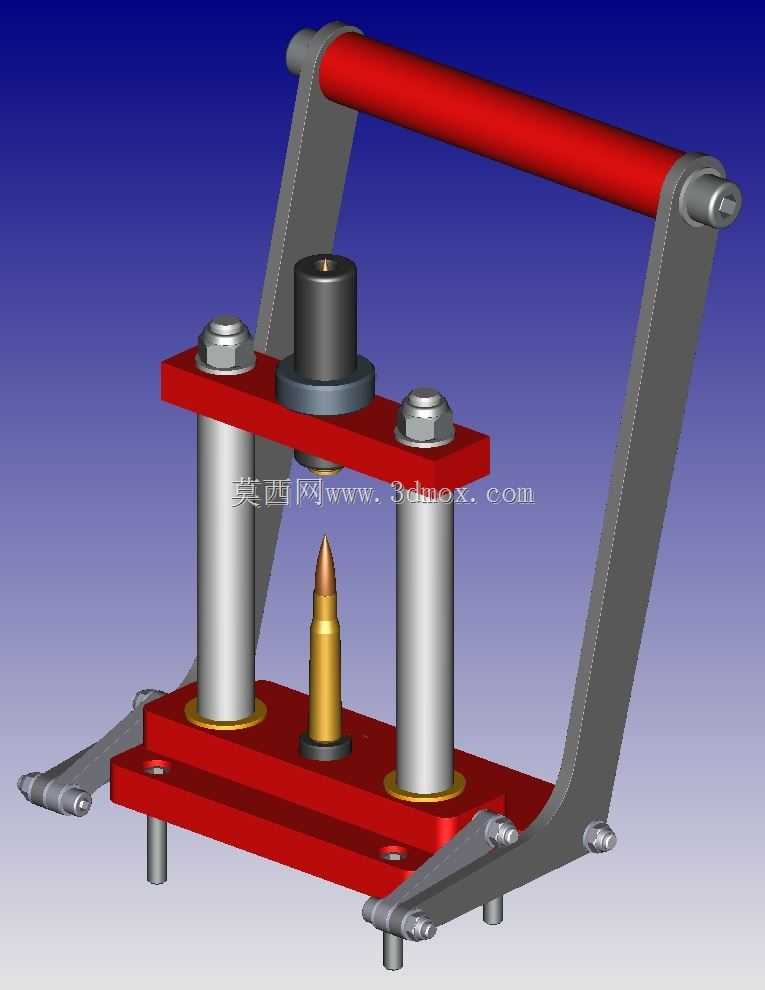

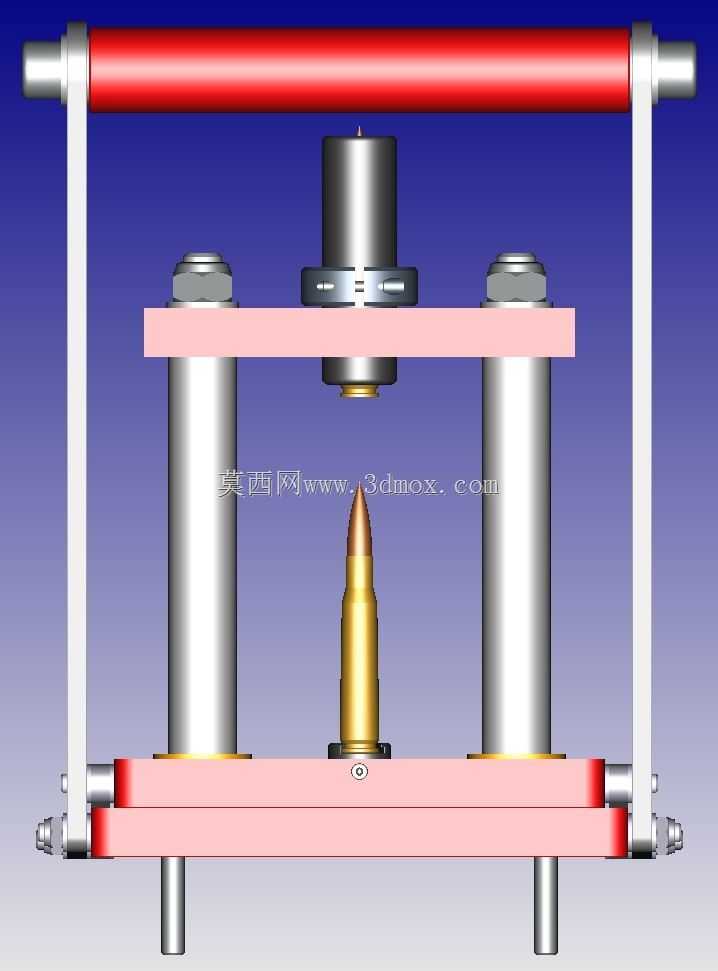

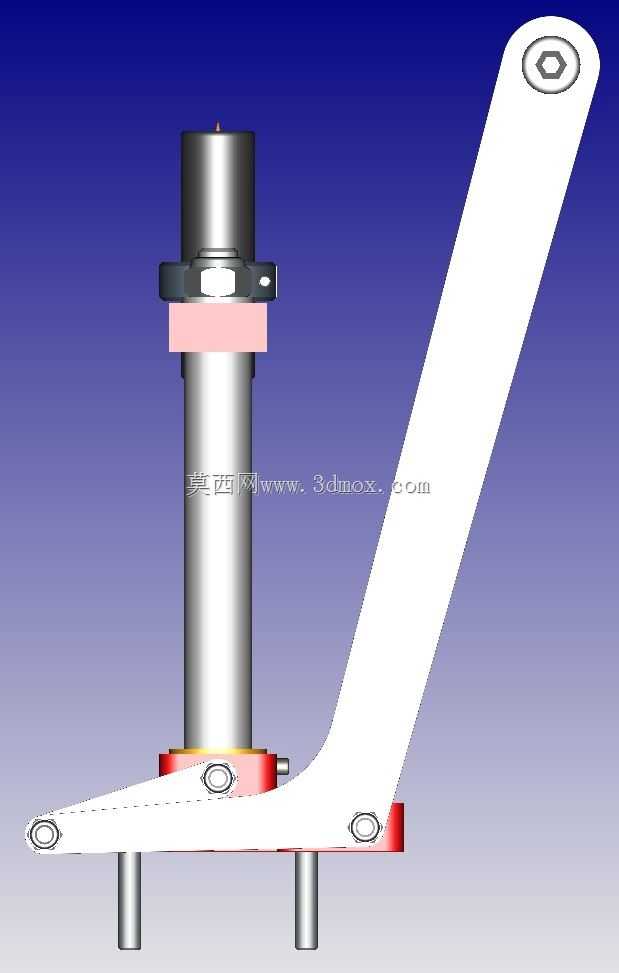

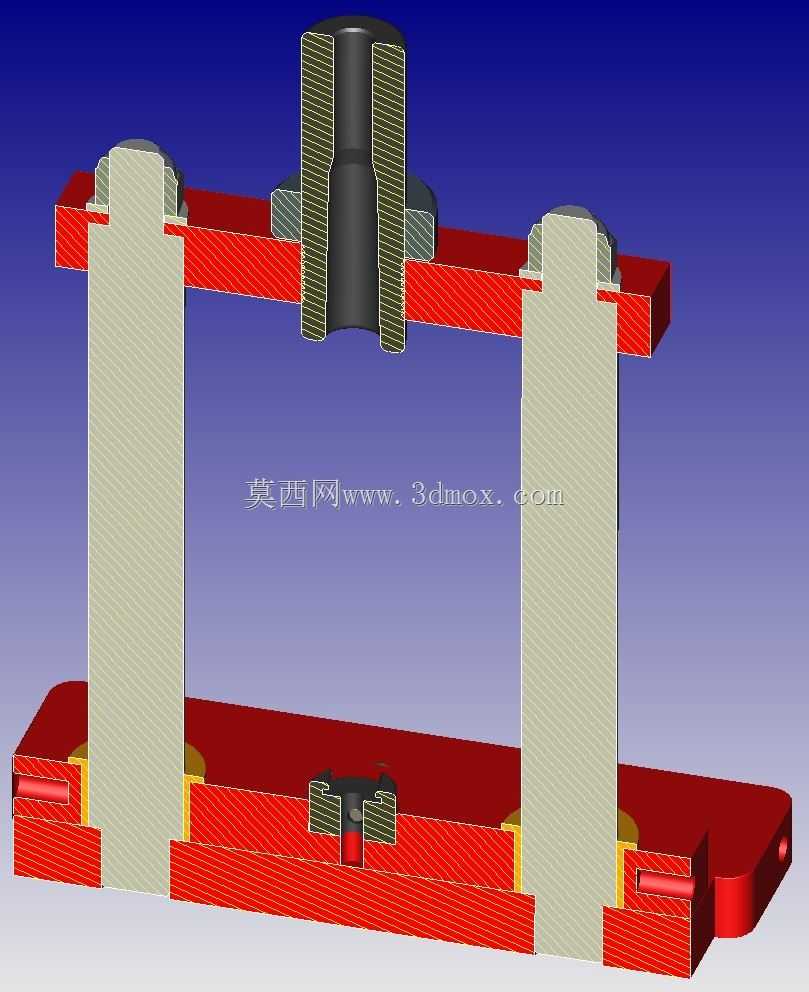

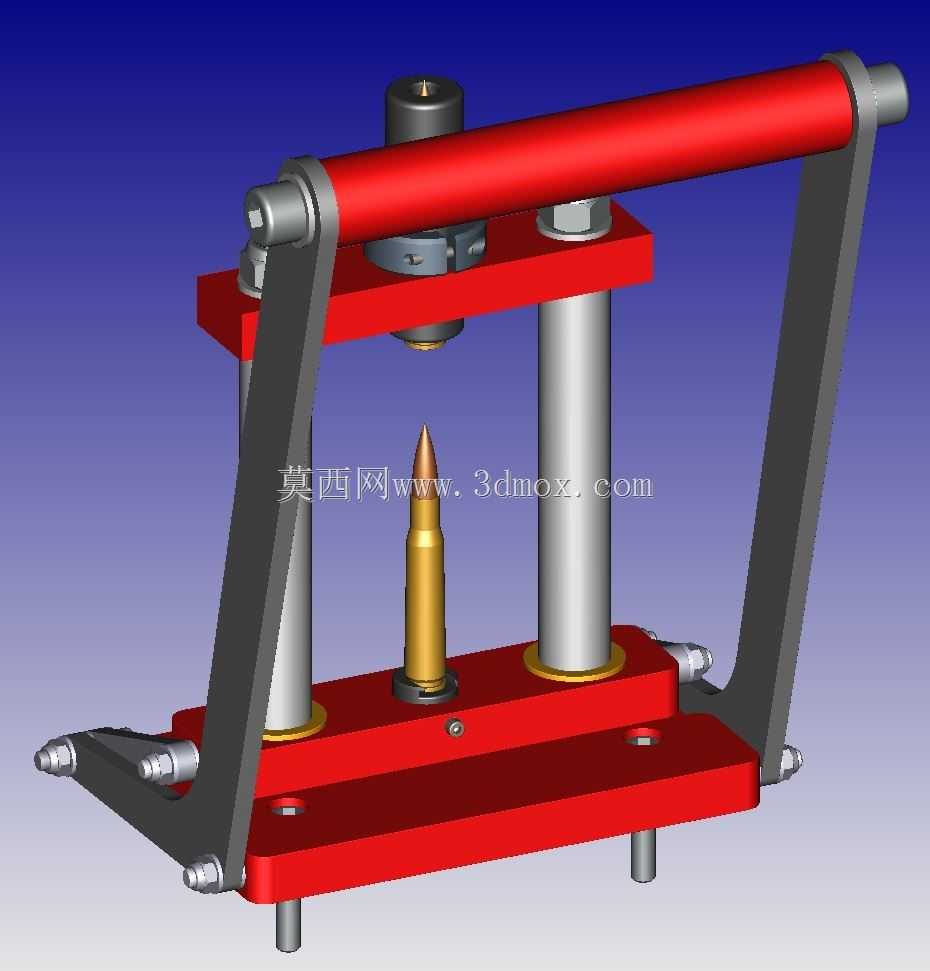

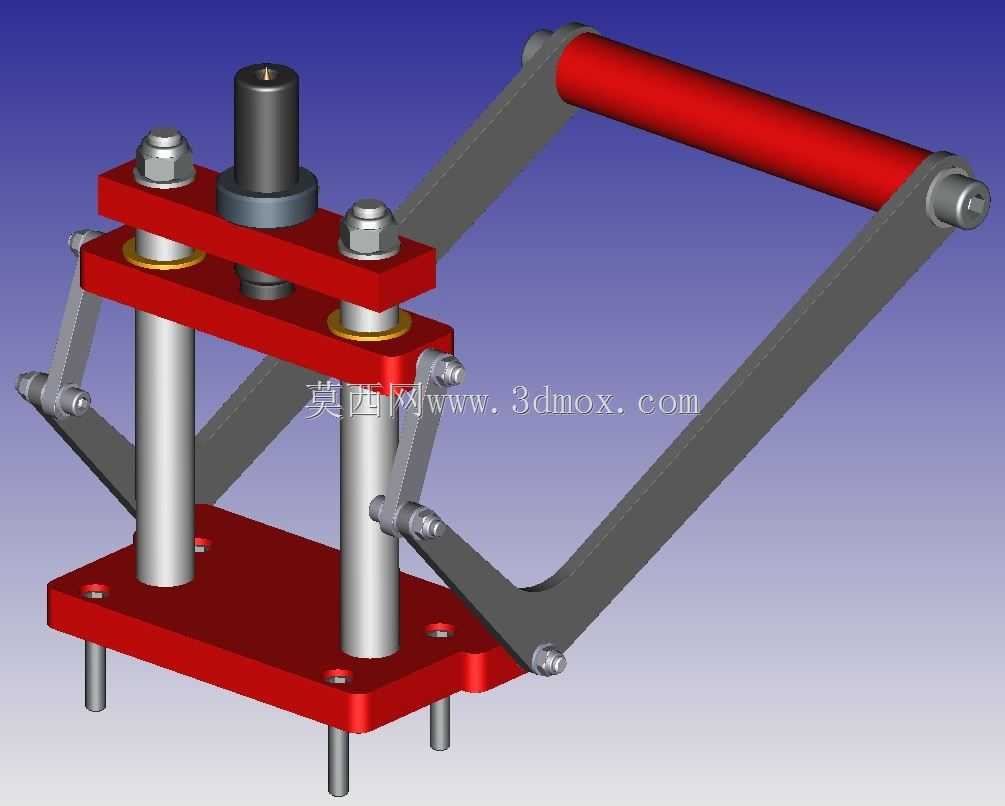

　　这款手动杠杆式压合装置，主要面向小批量零部件压装、试样制备、维修车间零散压合作业场景，适配大口径待压装工件的再装料工序，可完成轴承压入、衬套铆合、薄片工件叠压、小型零件校形等常见压装作业，无需外接动力源，适合无气源、电源的野外维修、临时工位布设场景使用。装置采用双导柱支撑结构，两根垂直布置的镀铬导柱贯穿上下三层承压板，导柱与安装板之间配套铜质导向套，压头下行过程中全程保持垂直运动轨迹，不会出现偏载卡滞问题，压装同轴度可控制在0.05mm以内，能有效避免压装过程中工件倾斜导致的零件报废。操作端采用加长杠杆臂设计，通过铰接连杆将手把的摆动力转化为压头的垂直下压力，根据杠杆力矩配比计算，

　　普通人施加20kg的握力即可在压头端输出近1吨的压装力，完全满足小型零件的压装力需求，杠杆臂与底座之间的铰接点采用带防尘圈的销轴连接，长期使用也不会出现铰接松旷、行程虚位的问题。底座预留四个安装通孔，可通过T型螺栓直接固定在标准钳工工作台台面上，安装边界不超过400mm*300mm，不会占用过多工位空间，头部作业空间预留50BMG的通行余量，大口径工件上下料时无需拆卸额外工装，待压装工件可直接从压头前方送入工位，不会与两侧导柱、杠杆臂产生干涉。上下承压板采用45号钢调质处理，表面做发黑防锈处理，压头位置预留标准安装孔，可根据不同压装需求更换平压头、定位压头、仿形压头，适配不同外形工件的压装需求。

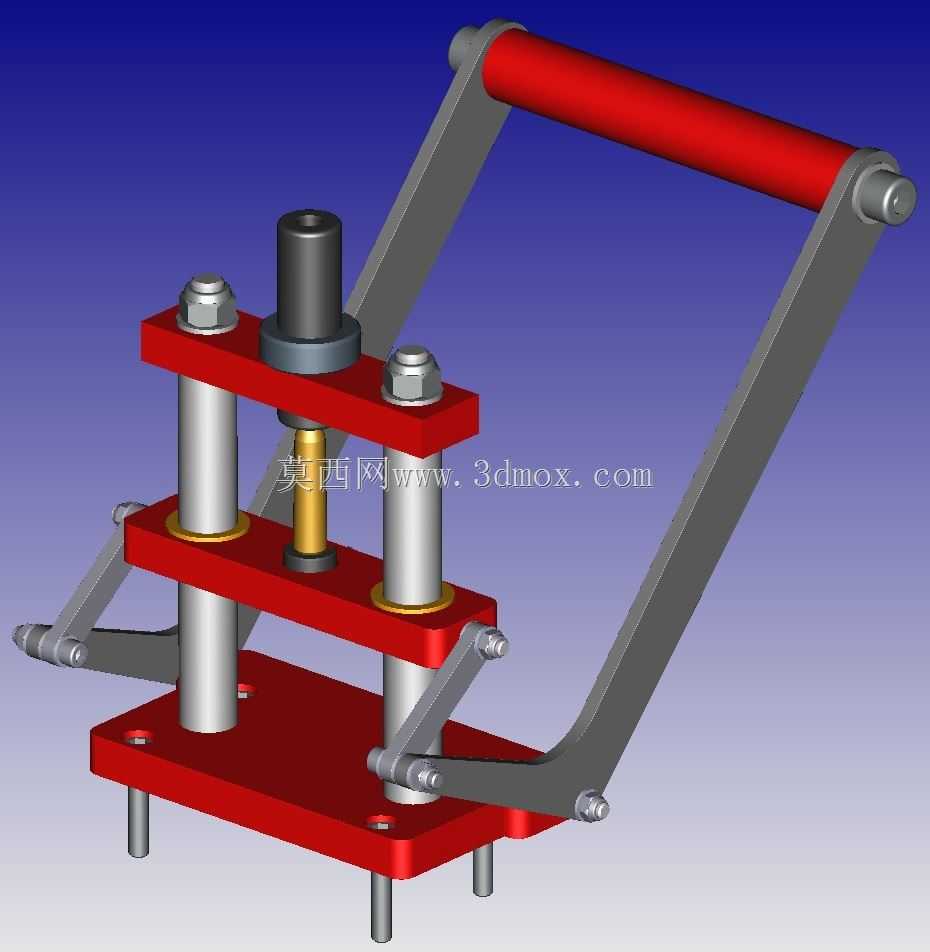

　　装置的下层承压板可根据工件高度调整固定位置，通过导柱上的锁紧螺母锁定高度位置，压装行程最大可达80mm，适配不同高度的工件压装需求。设计阶段特意将杠杆臂的摆动范围控制在工作台外侧，操作时手部不会与工作台面、工件产生磕碰，操作安全性有充足保障，同时杠杆臂的握持位置套有红色防滑绝缘胶套，长时间操作也不会出现手部打滑、磨伤的问题。该装置结构简单，全部零部件均可采用常规机加工工艺制作，维护时仅需定期给导柱、铰接点加注润滑脂即可，无易损易耗件，长期使用成本极低，适合小型机加工车间、维修站点、教学实训场景配置使用，可替代部分小型气动压力机完成低频次压装作业，无需布设动力管线，工位调整灵活便捷。
