C型手动螺旋夹紧工装结构设计

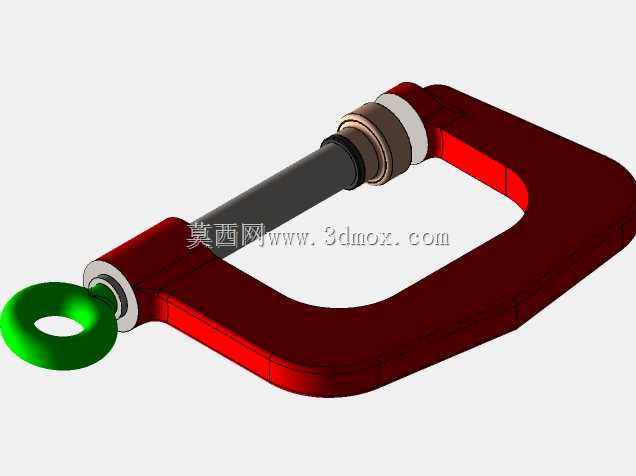

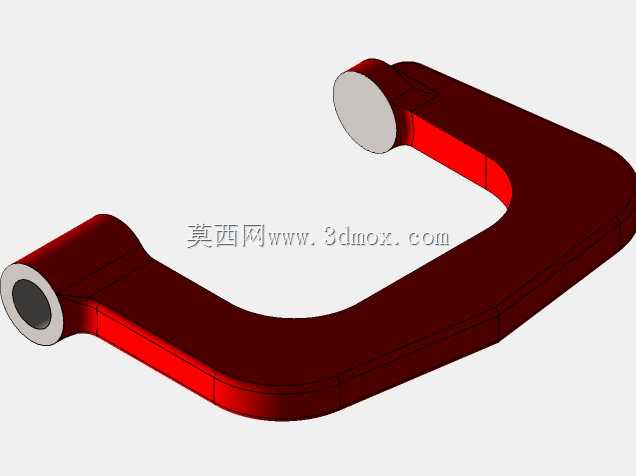

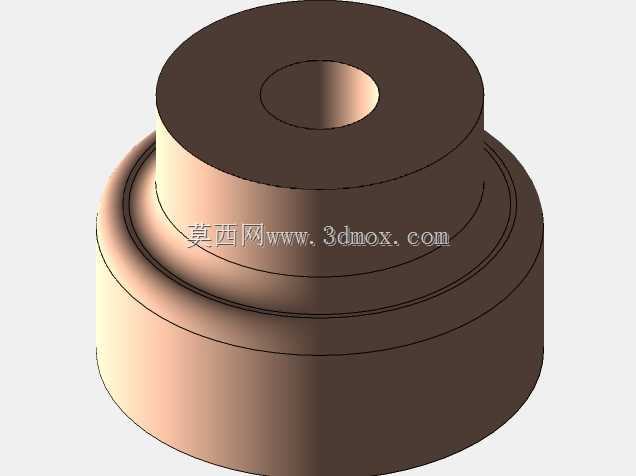

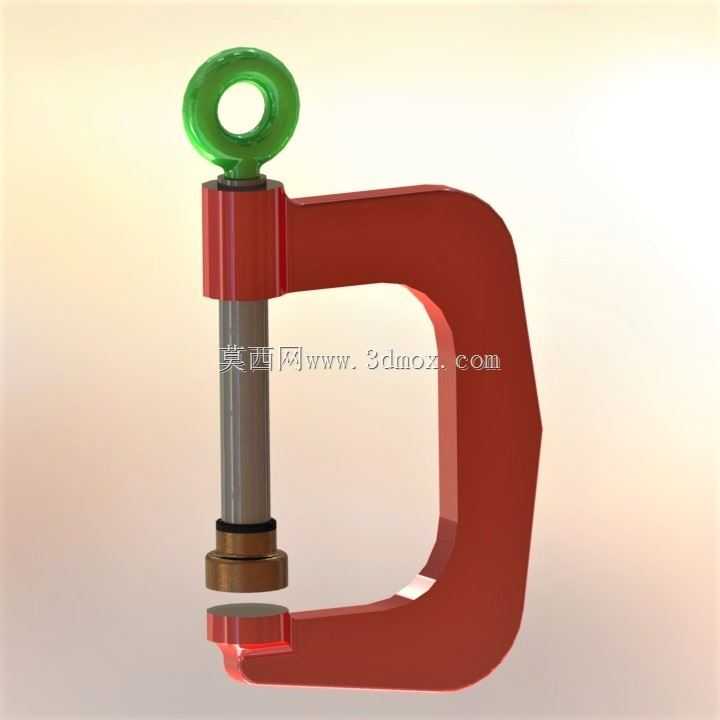

这款C型螺旋夹紧结构，是机加工、装配、维修场景里极为常用的手动压紧工装，日常在小型零件铣削定位、钣金件粘接固定、管材对接施焊、零部件拆装压装等作业中都能见到它的身影，相比气动、液压夹紧装置，它无需外接动力源，单人即可快速操作，适配多场景零散作业的灵活需求。从结构设计来看，主体采用C型开口铸钢框架，开口跨度与喉深经过受力校核，框架截面做了变厚度处理，受力集中的拐角处做了圆弧过渡避免应力集中，既保证足够的刚性抵抗夹紧时的张开形变，又尽可能控制整体重量，方便手持移动作业。顶部的吊环结构并非冗余设计，针对大规格型号的夹紧作业，可通过吊环配合起重设备完成工位转移，小规格型号的吊环也可作为悬挂收纳的挂点，适配车间工具定置管理需求。压紧执行部分采用梯形传动丝杠，相比普通螺纹，梯形螺纹的传动效率更高、自锁性能可靠，夹紧后不会因为作业中的振动出现松脱，丝杠顶端的转动环采用大直径圆滑设计，手动旋紧时无需额外配套手柄，手掌施力即可获得足够的夹紧力，不会硌伤手部。丝杠底端的压头做了可转动式设计，压合接触面做了防滑纹理处理，夹紧过程中压头会随工件表面自适应贴合，不会因为丝杠转动带动工件移位，也能避免压伤工件表面。设计阶段需要重点把控几个安装边界尺寸：首先是C型框架的最大开口量，决定了可夹持工件的最大厚度，喉深尺寸决定了可夹持工件从边缘到压紧点的最大距离，这两个参数直接决定工装的适用范围；其次是丝杠的行程长度，要保证完全收回时压头不触碰框架下支撑面，完全伸出时仍有足够的螺纹啮合长度，避免螺纹脱扣引发安全隐患；框架底部的支撑面做了平面度处理，放置在工作台面时不会出现晃动，保证夹紧过程的稳定性。实际使用中，这类夹紧工装的夹紧力范围可通过丝杠直径、螺距参数匹配调整，针对不同材质的工件，还可在压头处更换橡胶、铜质软垫，避免夹伤软质工件表面，在模具修配、小型零件装配、五金加工等场景下，这类手动夹紧工装的使用频率远高于大型压紧设备，凭借灵活便携、操作简单、维护成本低的特点，成为车间工位上不可或缺的基础工装。
