适配M8螺母的多边形凸角手动旋钮

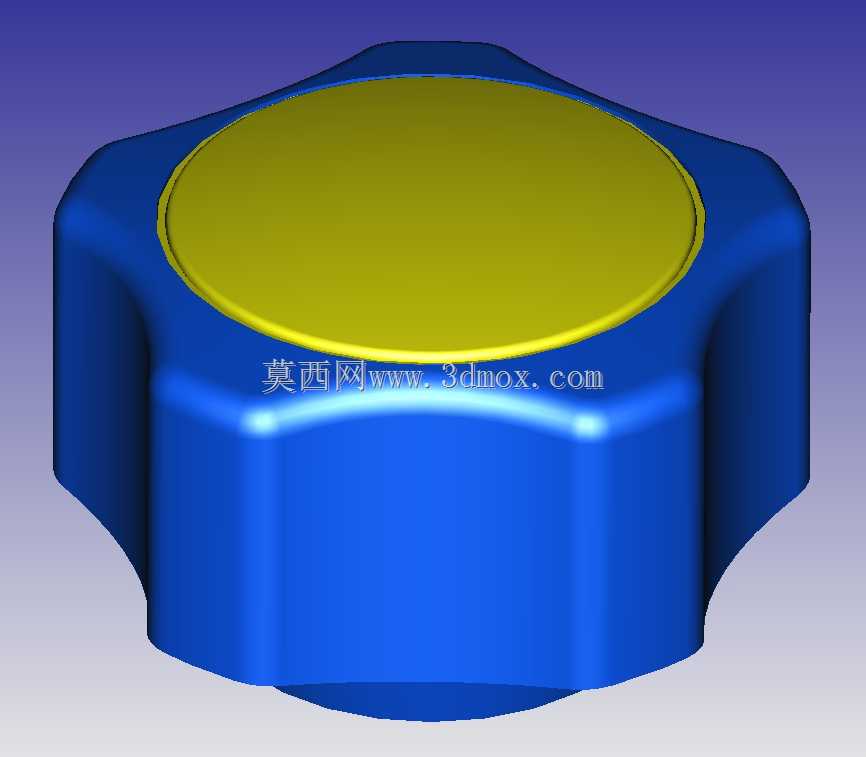

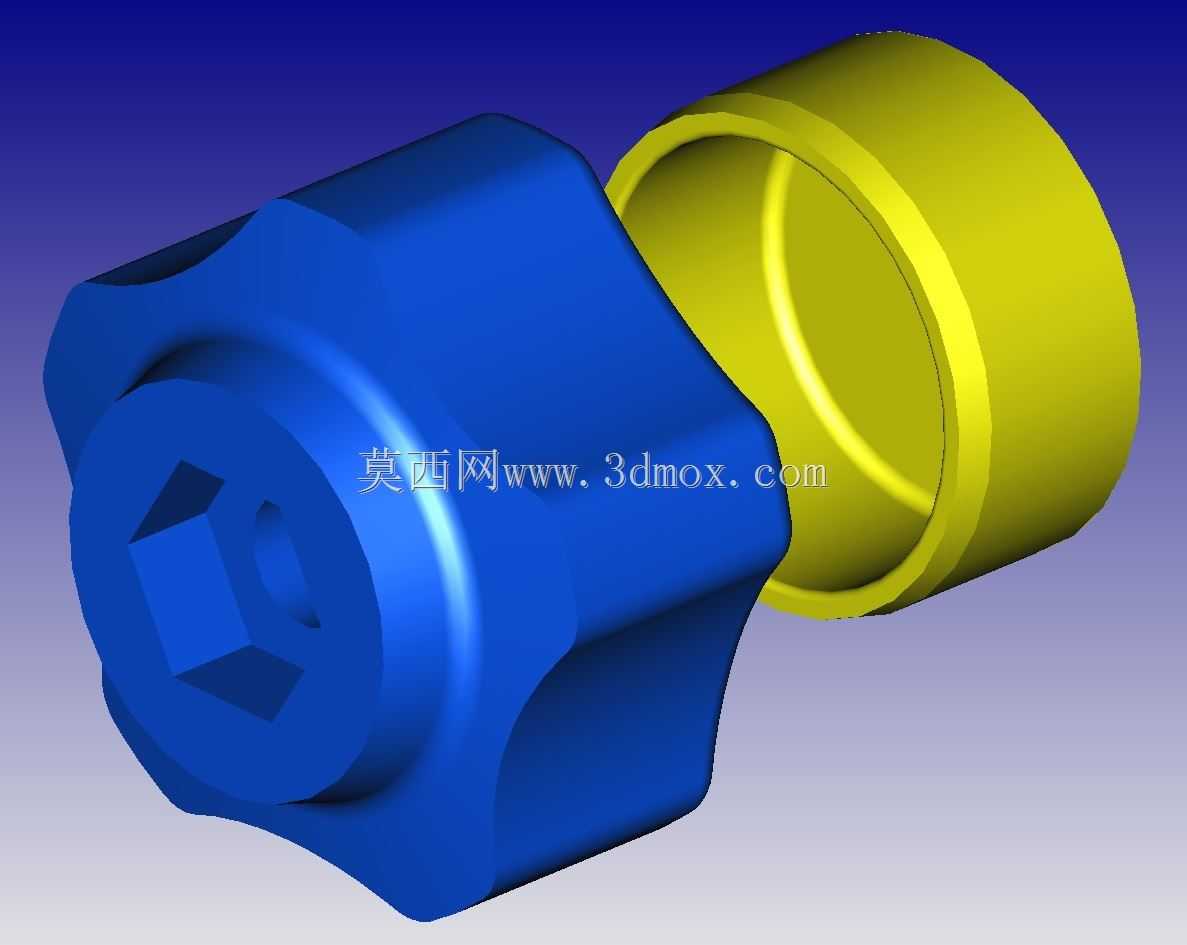

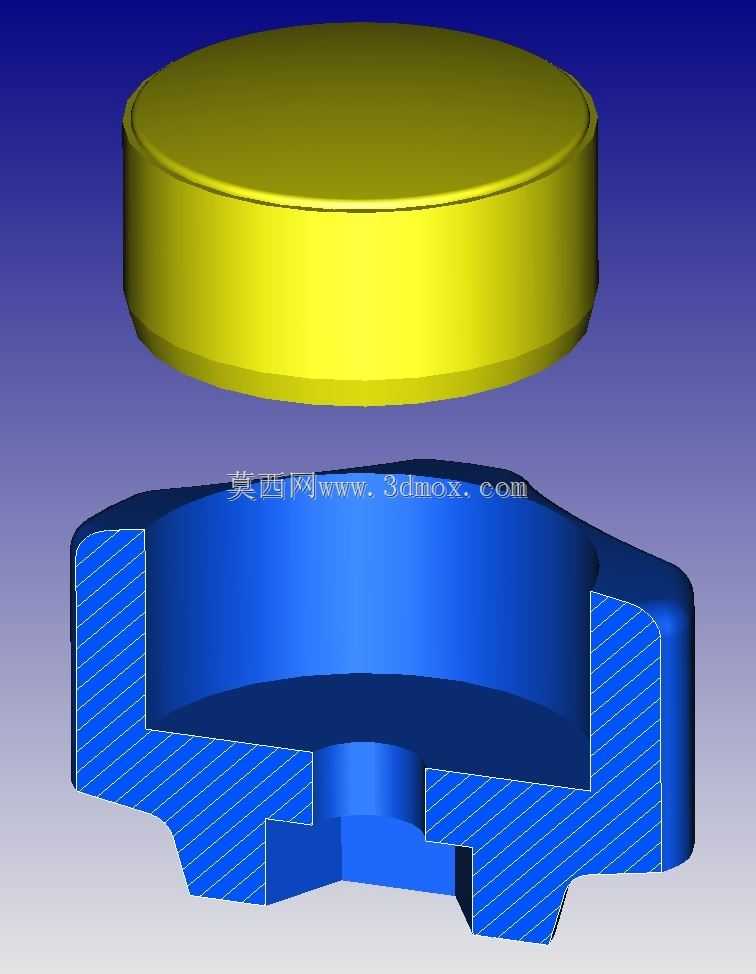

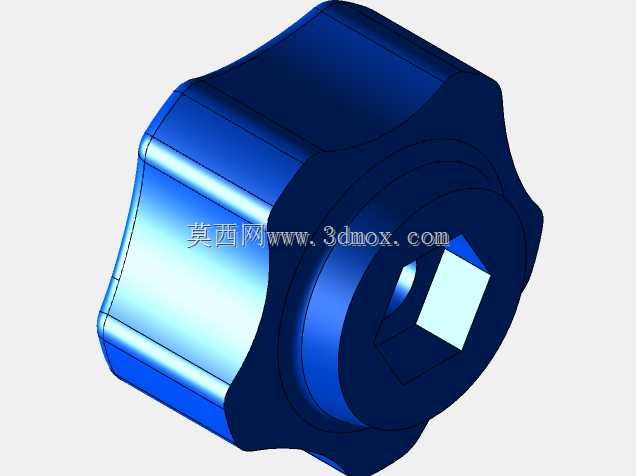

这类旋钮常出现在小型设备的手动调节工位上，比如试验台架的夹具锁紧、小型工装的位置微调、民用设备的手动紧固场景，不需要额外工具就能徒手完成拧紧或松开操作，在需要频繁拆装、调整的工位上能大幅降低操作耗时，省去寻找扳手等工具的步骤。设计之初就考虑了徒手操作的受力特性，外轮廓做了多段凸角结构，每个凸角的棱边都做了圆弧过渡，既避免尖锐棱边划伤操作人员手掌，又能在手指拧动时提供足够的摩擦力矩，即便手上沾有少量油污也不容易打滑，相比圆形滚花旋钮，这种多边形凸角结构能传递的拧紧力矩更大，能满足M8螺纹副的锁紧力要求，不会因为力矩不足导致连接松脱。顶部的圆形平面预留了标识粘贴区域，可以直接粘贴功能标识、刻度标记或者方向提示，操作人员不用额外对照说明书就能快速识别旋钮对应的调节功能，在多旋钮排布的设备面板上能有效降低误操作概率。结构上采用内嵌M8螺母的设计，不需要在旋钮本体上加工螺纹，直接将标准六角螺母嵌装到旋钮内部的预留卡槽里，既降低了3D打印成型的难度，又能利用金属螺母的螺纹强度，避免塑料螺纹反复拧动后出现滑牙、磨损的问题，大幅延长旋钮的使用寿命。安装边界上，旋钮的外径控制在适合单手握持的尺寸范围，底部做了环形凸台结构，拧紧时凸台端面直接贴合被紧固件表面，不会因为旋钮底部的成型误差导致贴合面出现缝隙，保证锁紧后连接的稳定性。凸角的数量和角度经过反复调整，不管是手掌较大的男性操作人员还是手型偏小的操作人员，都能找到舒适的施力角度，拧动过程中不会出现硌手的情况。整体结构没有复杂的倒扣特征，不管是采用FDM还是光固化3D打印工艺都能直接成型，不需要额外添加支撑结构，打印完成后只需要简单去除毛边就能压入螺母投入使用，小批量定制场景下的生产效率很高，不需要开模就能快速适配不同设备的个性化调节需求。在实际设备装配中，这类旋钮可以替换原有需要工具操作的螺母结构，在不需要大扭矩锁紧的工位上，能大幅提升设备的操作便捷性，尤其是在户外作业、工具携带不便的场景下，徒手操作的优势更加明显。
