适配M8规格的凸角式手动调节旋钮结构

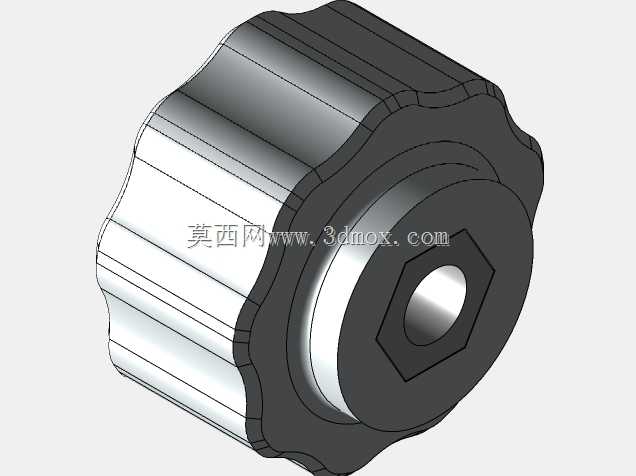

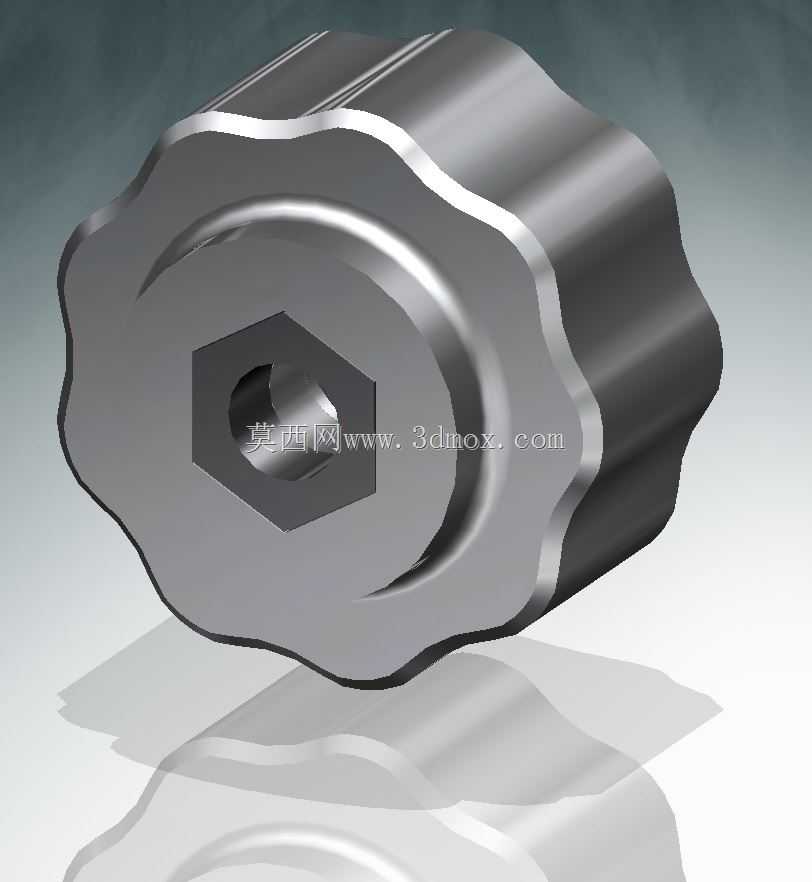

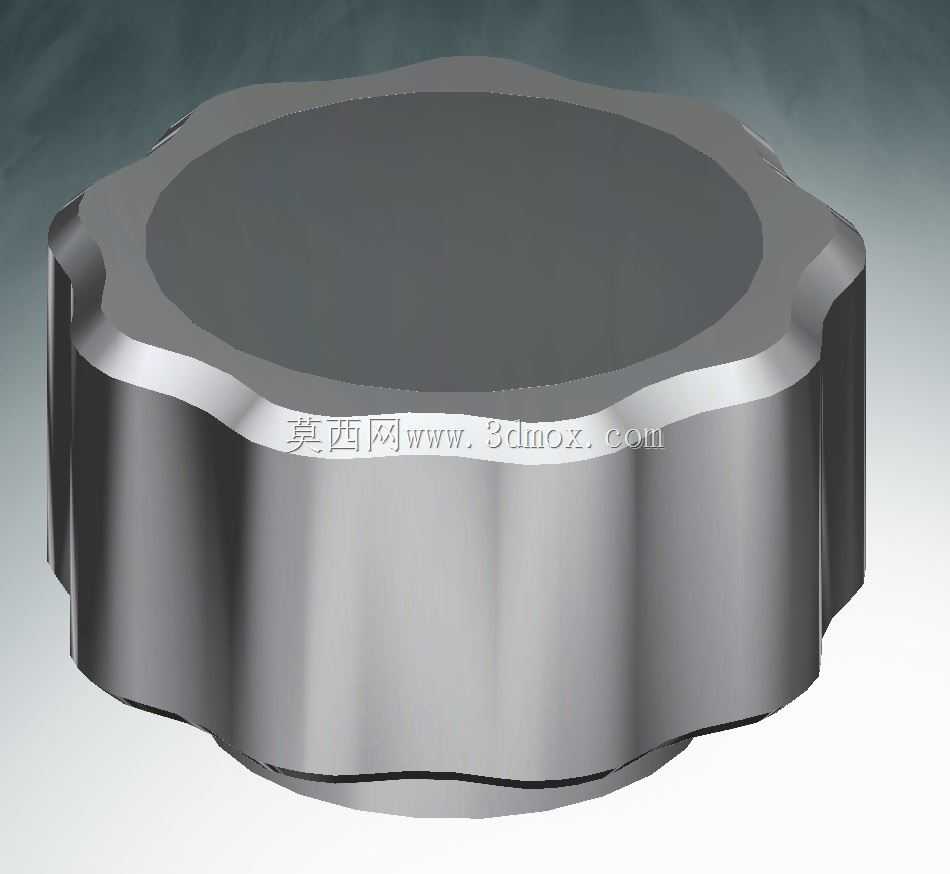

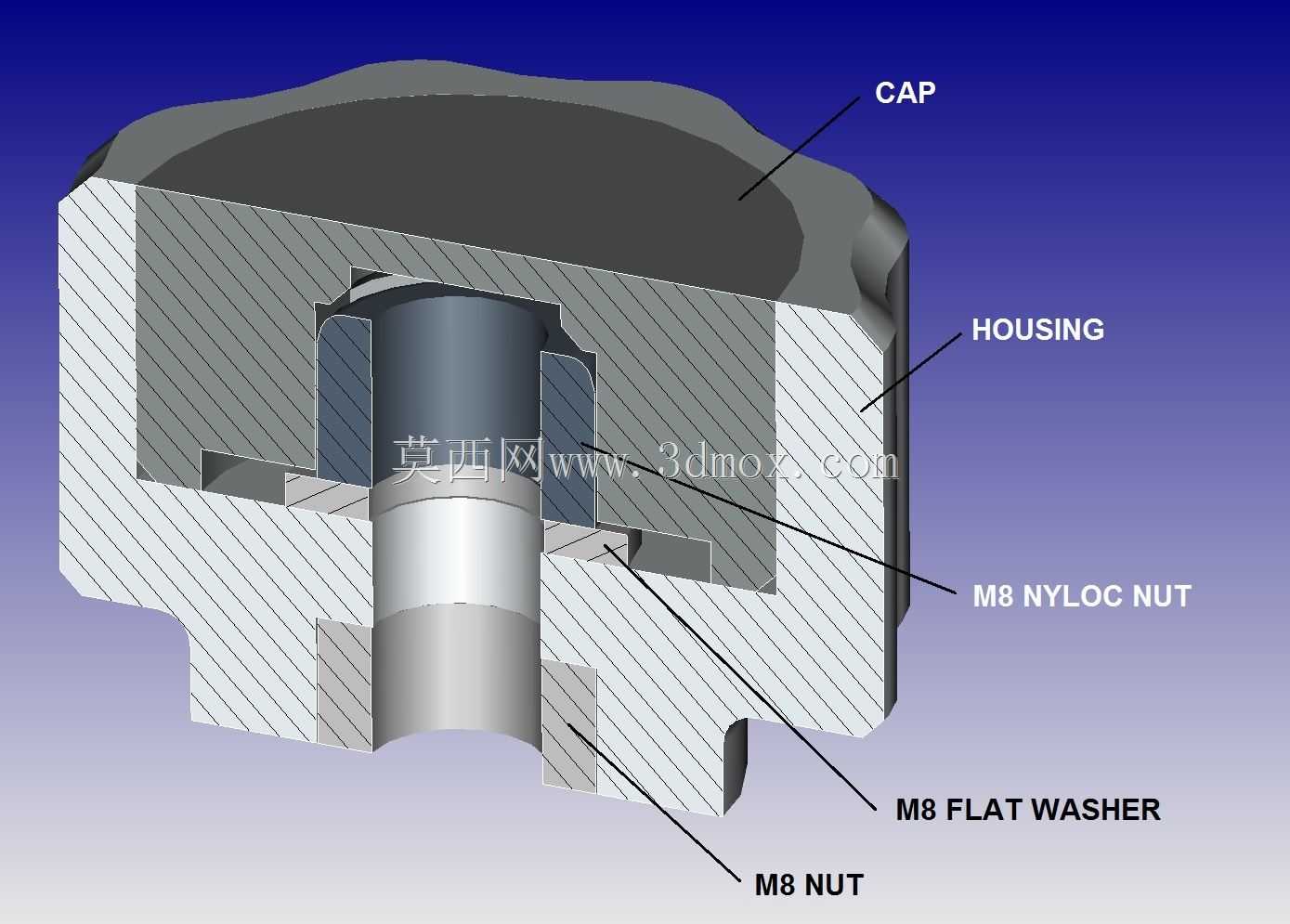

这款凸角旋钮的设计初衷，是解决小型设备手动调节工位上，常规滚花旋钮湿滑工况下施力不足、内嵌螺母易松脱的常见问题，目前在桌面级3D打印设备的平台调平、小型试验台的进给微调、工装夹具的手动锁止工位都有很广的适配空间。从结构逻辑来看，旋钮本体采用多段圆弧过渡的凸角外缘，没有尖锐棱角，操作时手掌贴合面的受力分布更均匀，相比同外径的直纹滚花旋钮，手动旋转时的静摩擦力矩能提升30%左右，即使手上沾有少量切削液或者打印耗材残留，也能轻松拧动，不会出现打滑脱手的情况。中心的内六角安装孔做了双层嵌套设计，可直接压入M8标准六角螺母或者Nyloc防松螺母，嵌件安装位预留了0.1mm的压装过盈量，压入后嵌件与旋钮本体之间不会出现相对转动，配合防松螺母的尼龙阻尼圈，和配套螺杆装配后，长期受设备振动影响也不会出现旋钮松脱、位置偏移的问题。从安装边界来看，旋钮的轴向厚度控制在常规手动操作件的舒适区间，外缘凸角的最大回转直径适配成年人手指合围的操作尺度，安装后凸角外缘距离相邻安装面的安全间隙预留了不小于5mm的操作空间，不会出现操作时手指蹭到相邻设备面板的问题。设计过程中特意把凸角的过渡圆弧做了差异化处理，每个凸角的弧面都做了1.5mm的圆角过渡，既避免了应力集中导致的旋钮受力开裂问题，也提升了长时间操作的手感，不会硌手。旋钮的端面做了下沉式的环形凹槽，既可以减少旋钮与安装面板的接触面积，降低旋转时的摩擦阻力，也能在凹槽内粘贴刻度标识，适配需要精准调节转角的工位。和常规的注塑旋钮不同，这款结构的壁厚做了均匀化处理，不管是采用3D打印制作小批量试制件，还是开模做注塑量产件，都不会出现壁厚不均导致的缩痕、打印翘曲问题，试制阶段可以直接用工程塑料打印后压入标准螺母使用，不需要额外加工金属嵌件，能大幅缩短小批量设备的装配调试周期。在实际选型适配时，只要配套的调节螺杆是M8规格，且需要手动频繁调节、锁止的工位，都可以直接套用这个结构，不需要额外修改安装接口，替换原有同规格旋钮时，不需要改动设备上的安装孔位，直接替换即可，适配成本很低。
