M16规格80mm长可打印旋钮螺栓组件

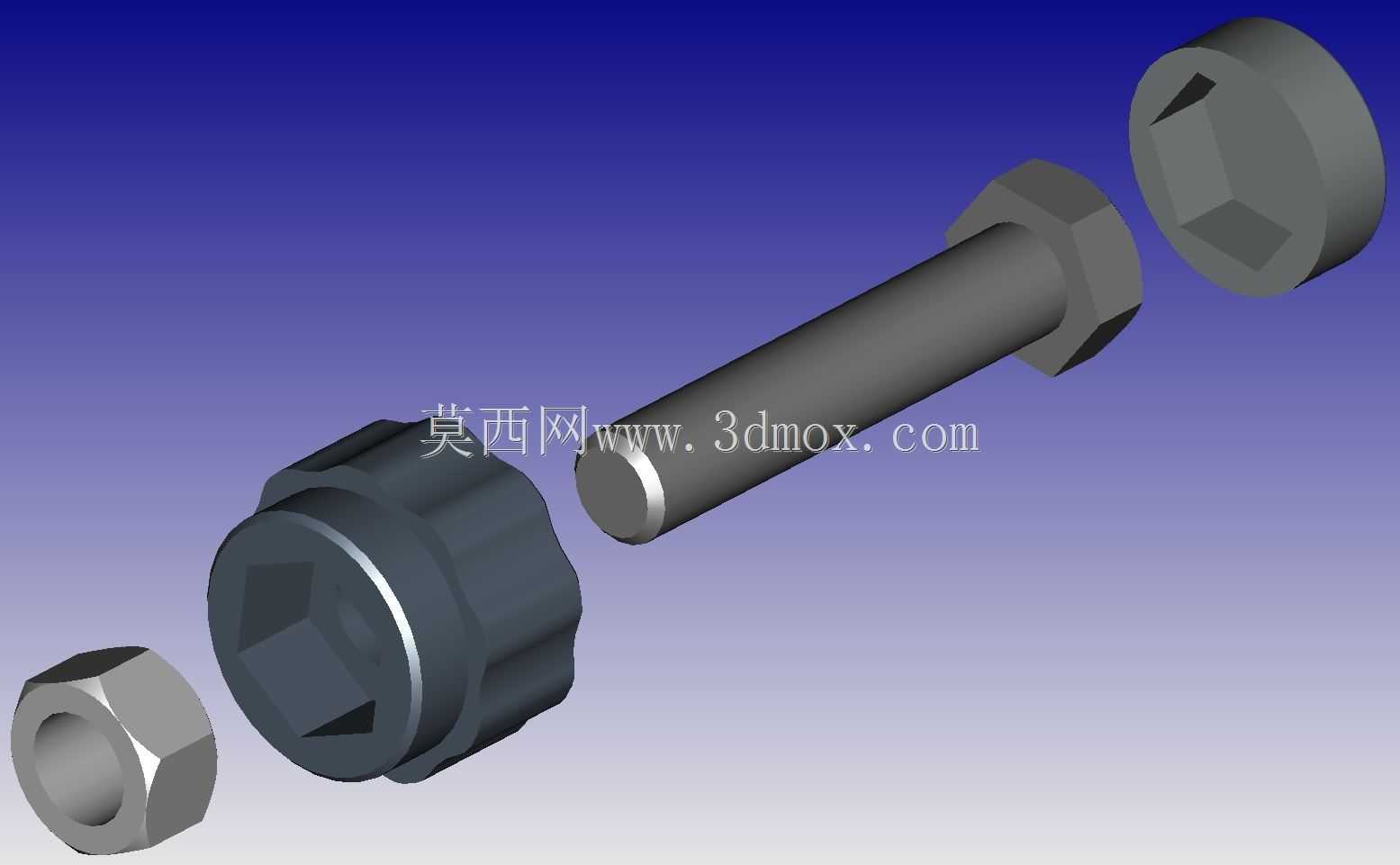

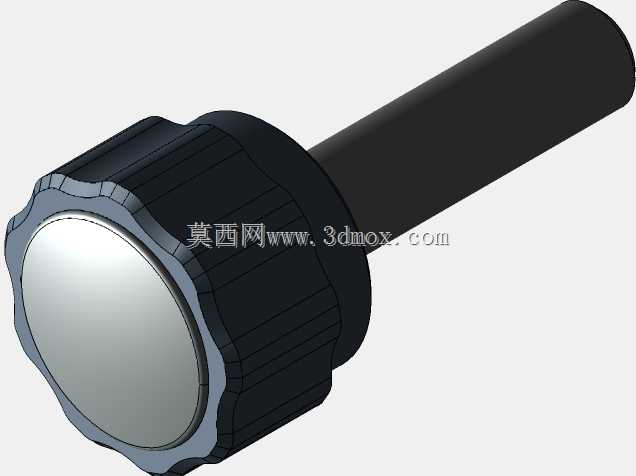

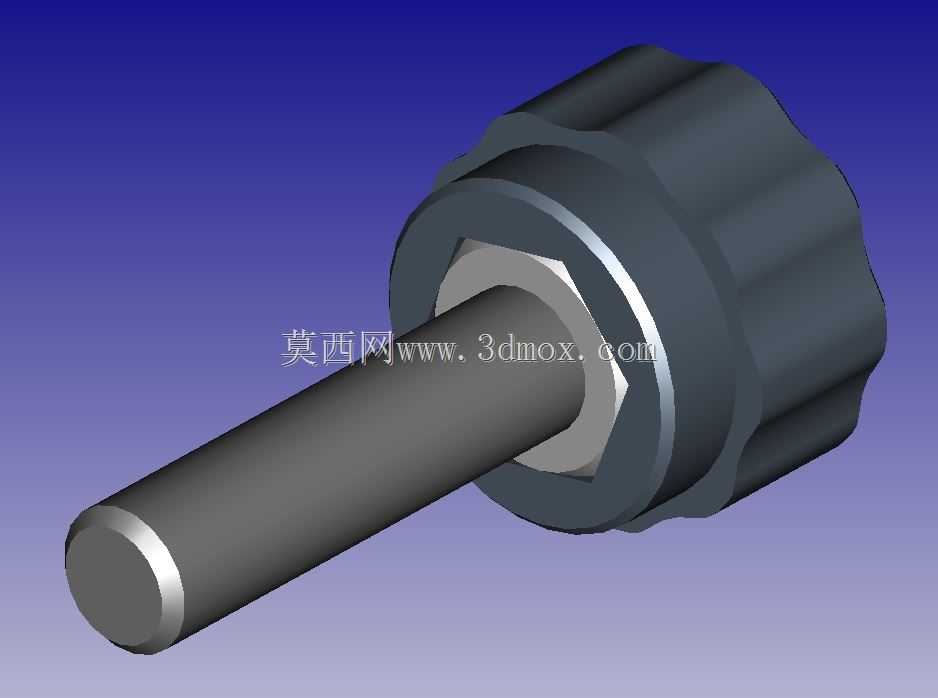

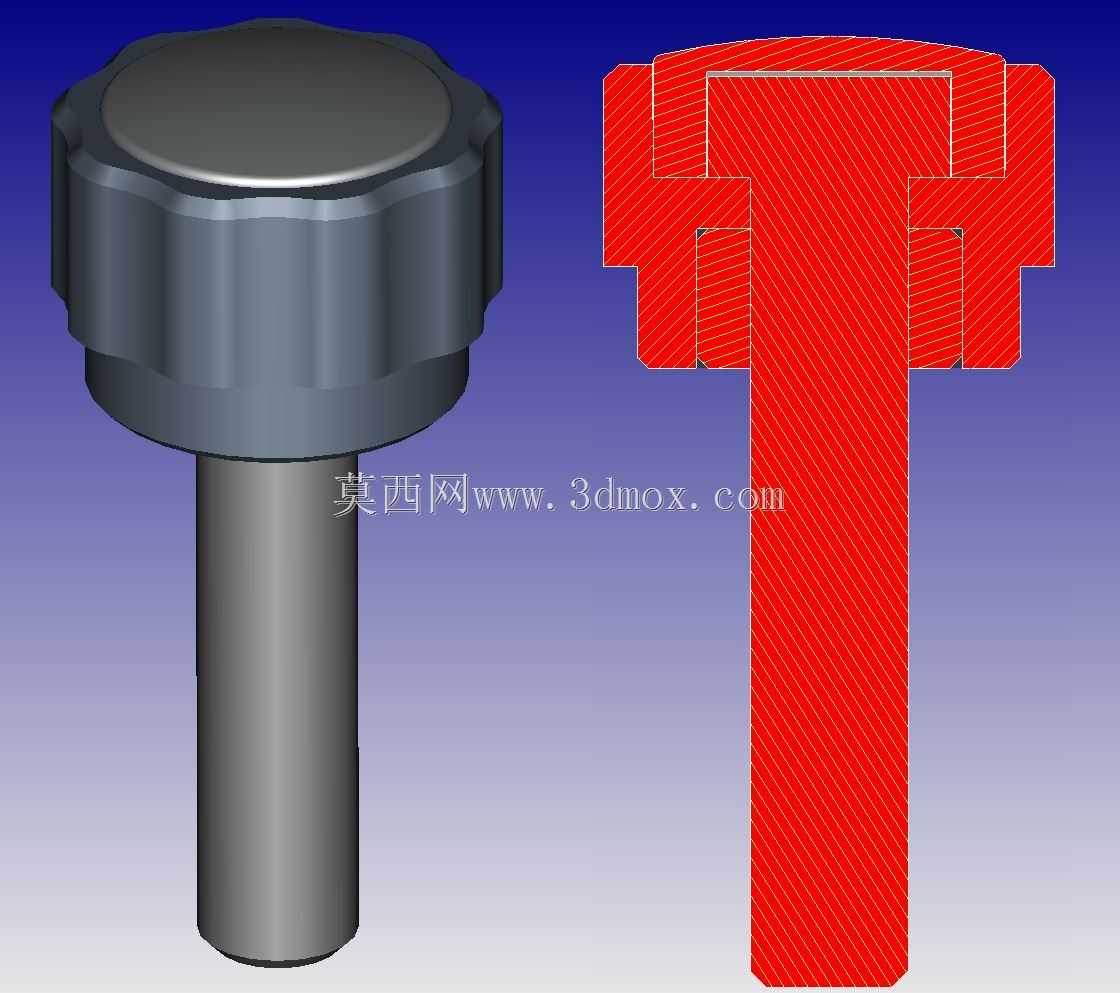

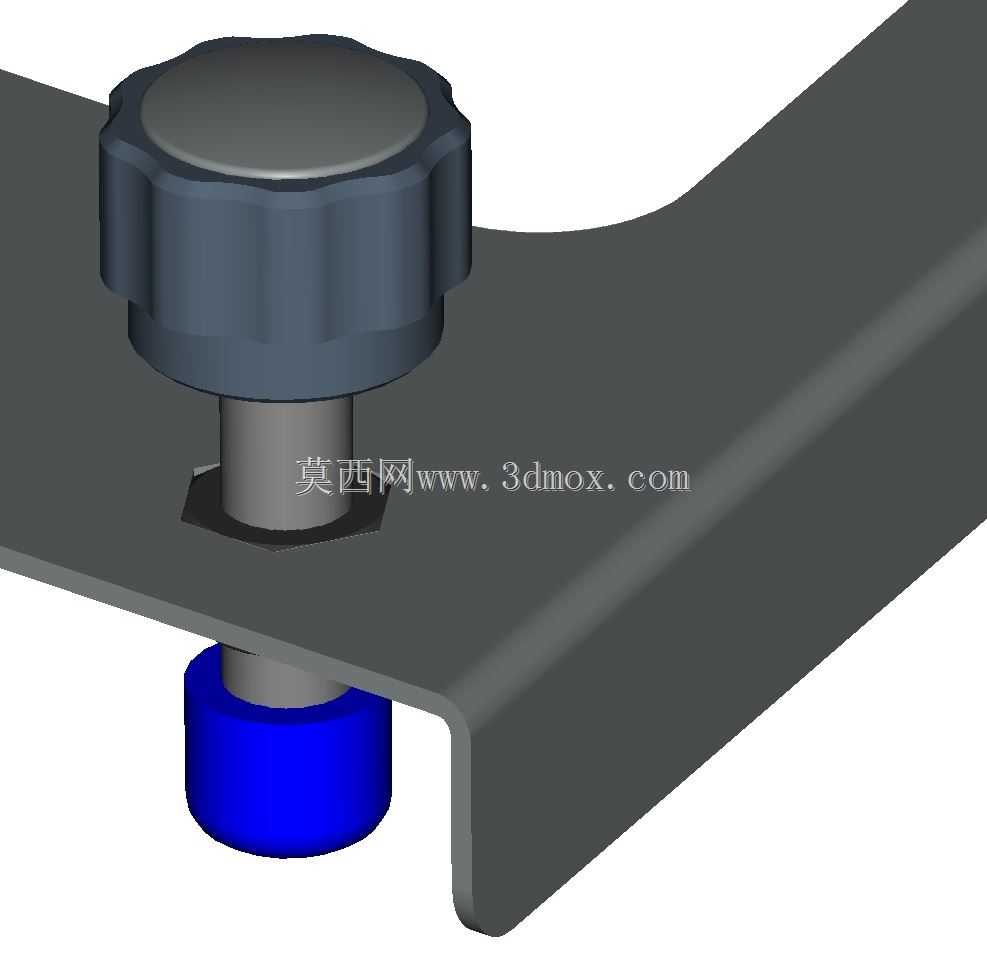

这款旋钮螺栓组件在手动工装夹具、小型实验设备、非标自动化台架的手动调节工位应用十分广泛，日常设备调试时无需额外工具，操作人员直接拧动头部的滚花结构就能完成锁紧、位置微调、行程限位等操作，相比需要配套扳手的普通外六角螺栓，在频繁手动调节的场景下能大幅降低操作门槛，减少工具遗落、找错扳手规格的现场问题。从结构设计来看，头部采用多棱边滚花造型，没有做尖锐的棱角过渡，所有棱边都做了小圆弧倒钝处理，既保证了手部拧动时的摩擦力，不会因为手上沾有少量切削液、灰尘出现打滑，也能避免操作时划手，适合车间现场、实验室等需要频繁手动操作的环境。头部内嵌的六角沉台结构是兼顾手动操作与工具锁紧的双用设计，当需要更大锁紧力矩的时候，可以直接用对应规格的内六角扳手插入沉台施加扭矩，不需要额外设计配套的拧紧位，兼顾了日常快调与大扭矩锁紧的双重需求。杆部采用标准M16外螺纹设计，有效螺纹长度达到80mm，足够覆盖多数薄板叠装、型材连接、工装位调节的行程需求，杆部末端做了小倒角引导，安装时可以顺利对准螺纹孔，不会出现螺纹首牙刮伤内螺纹的问题，安装容错率更高。设计阶段就考虑了3D打印的工艺适配性，所有结构都没有小于打印工艺最小成型壁厚的薄壁特征，头部的滚花棱边宽度、沉台的深度都做了适配打印层厚的优化，不需要额外添加支撑结构就能完成打印成型，打印完成后只需要简单去除毛边就能直接投入使用，也可以根据实际使用场景更换不同的打印材料，比如日常低载荷调节用PLA材料就能满足需求，需要一定耐磨、耐温性能的场景可以选用PETG、ABS等工程塑料打印，甚至可以小批量打印后做攻丝处理进一步提升螺纹配合精度。安装边界上，组件头部最大外径适配常规M16紧固件的操作空间预留要求，不需要额外扩大安装位的开孔尺寸，头部厚度控制在合理范围，不会因为头部过凸占用过多设备外部空间，在紧凑的台架、狭小的设备舱内也能顺利完成操作，杆部的螺纹公差按照普通紧固连接的公差带设计，和常规机加工的M16内螺纹孔可以顺畅配合，不需要额外做适配加工。
