750毫米级竞赛麻雀级帆船艇结构设计

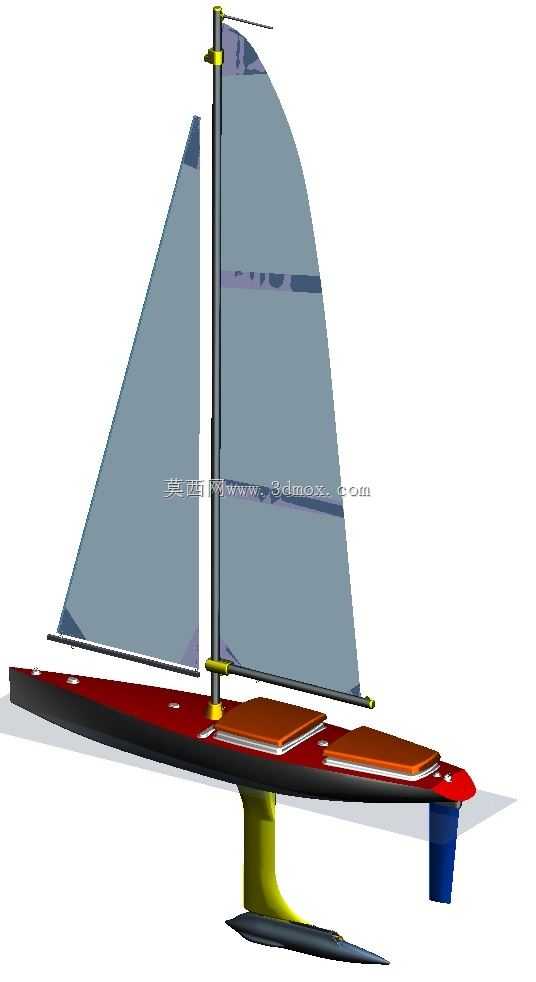

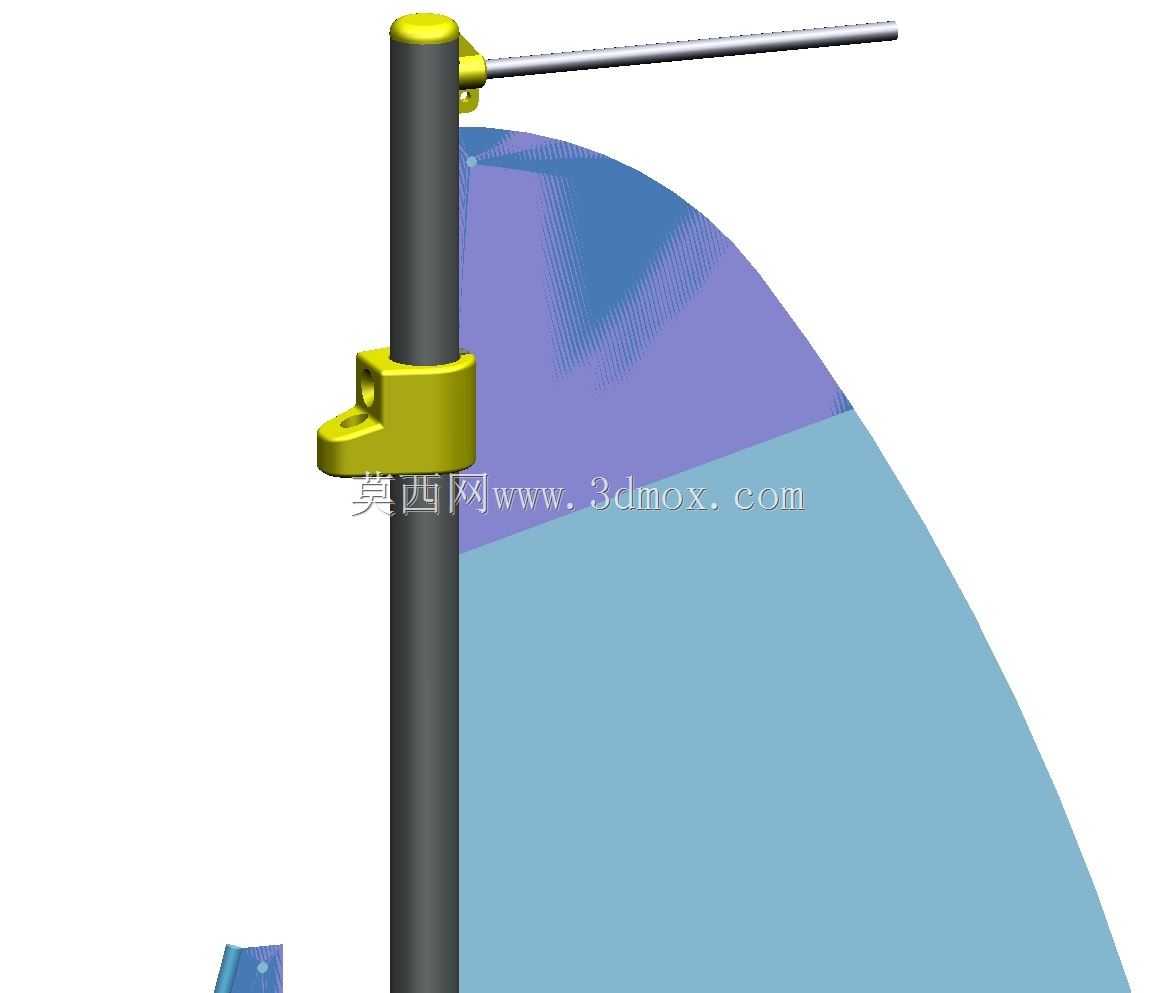

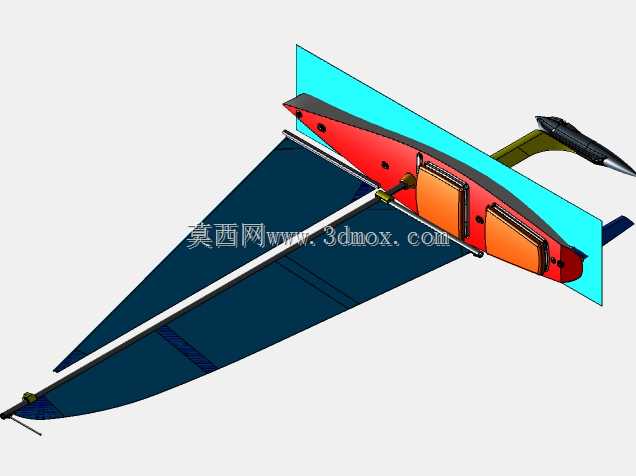

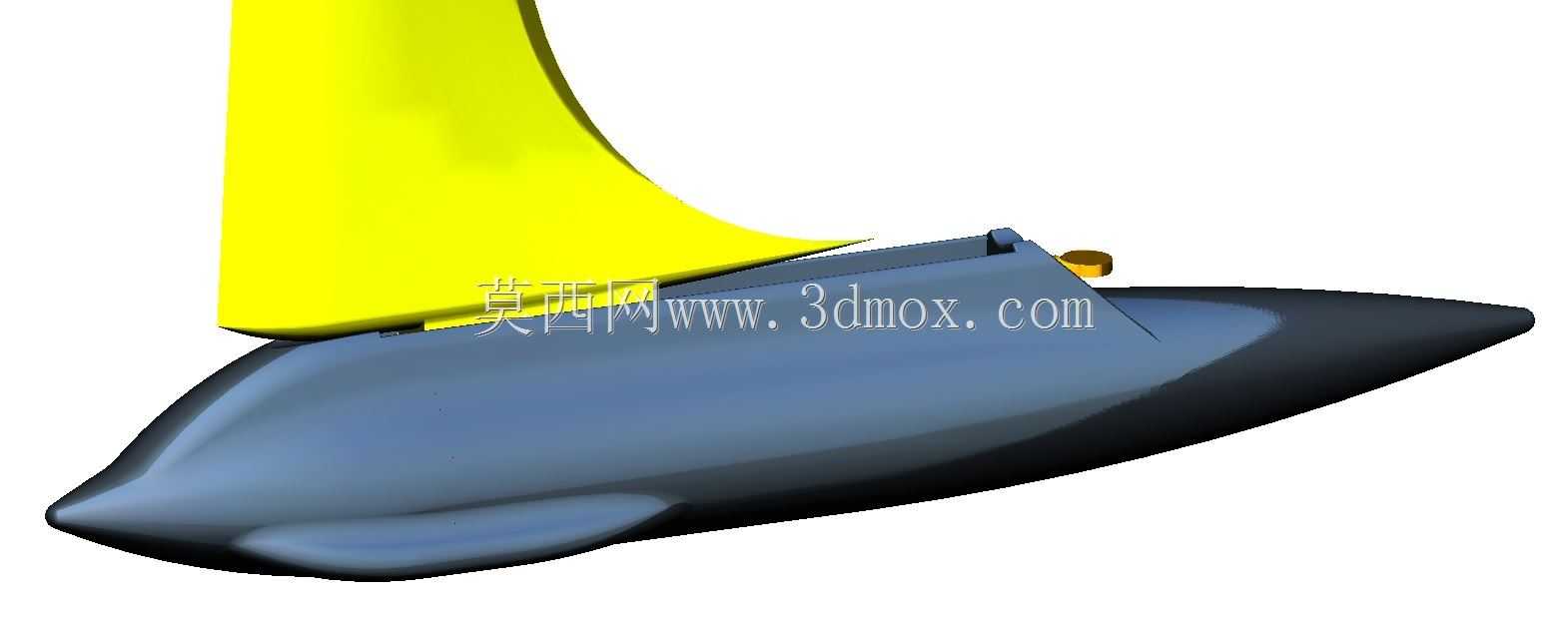

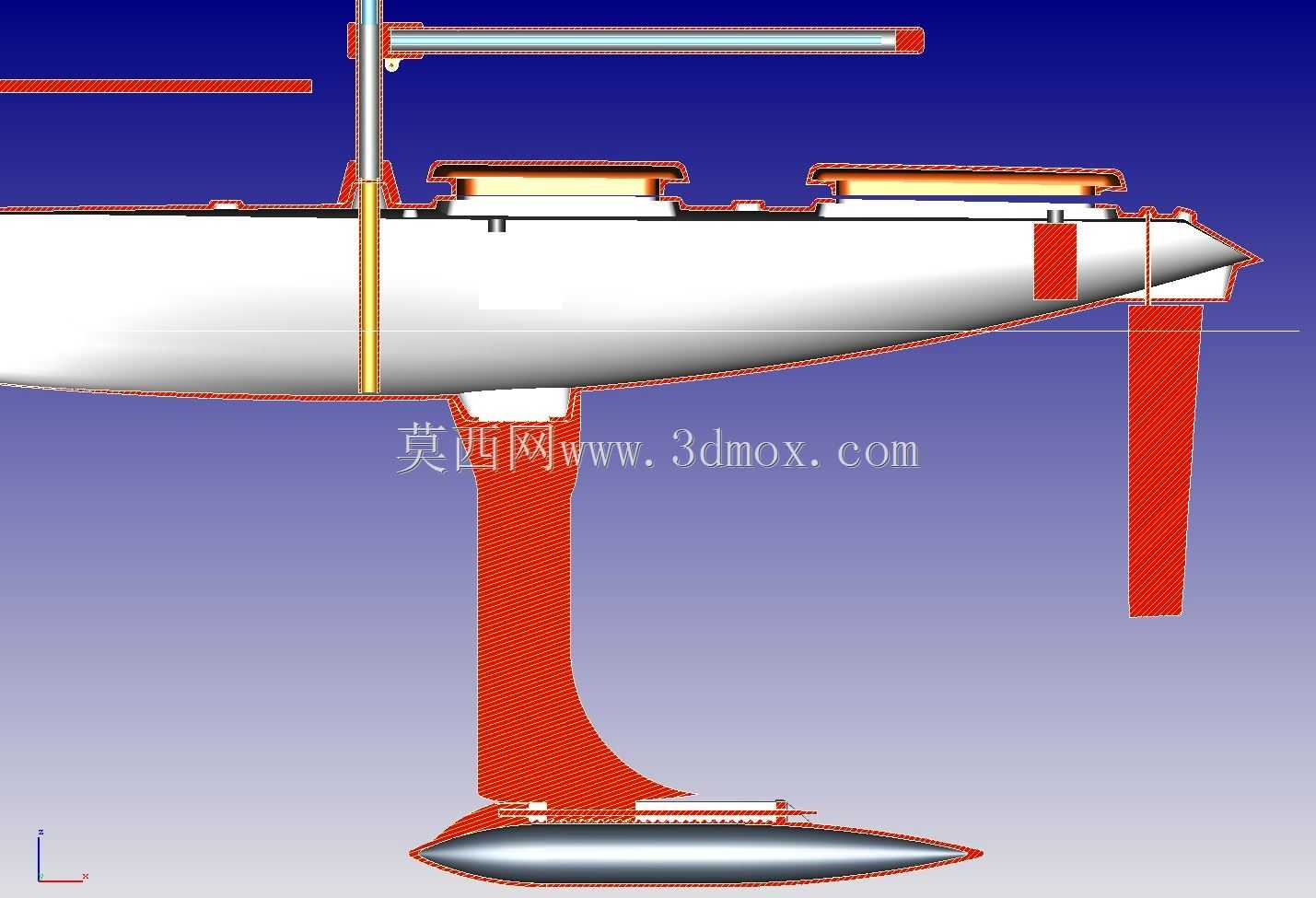

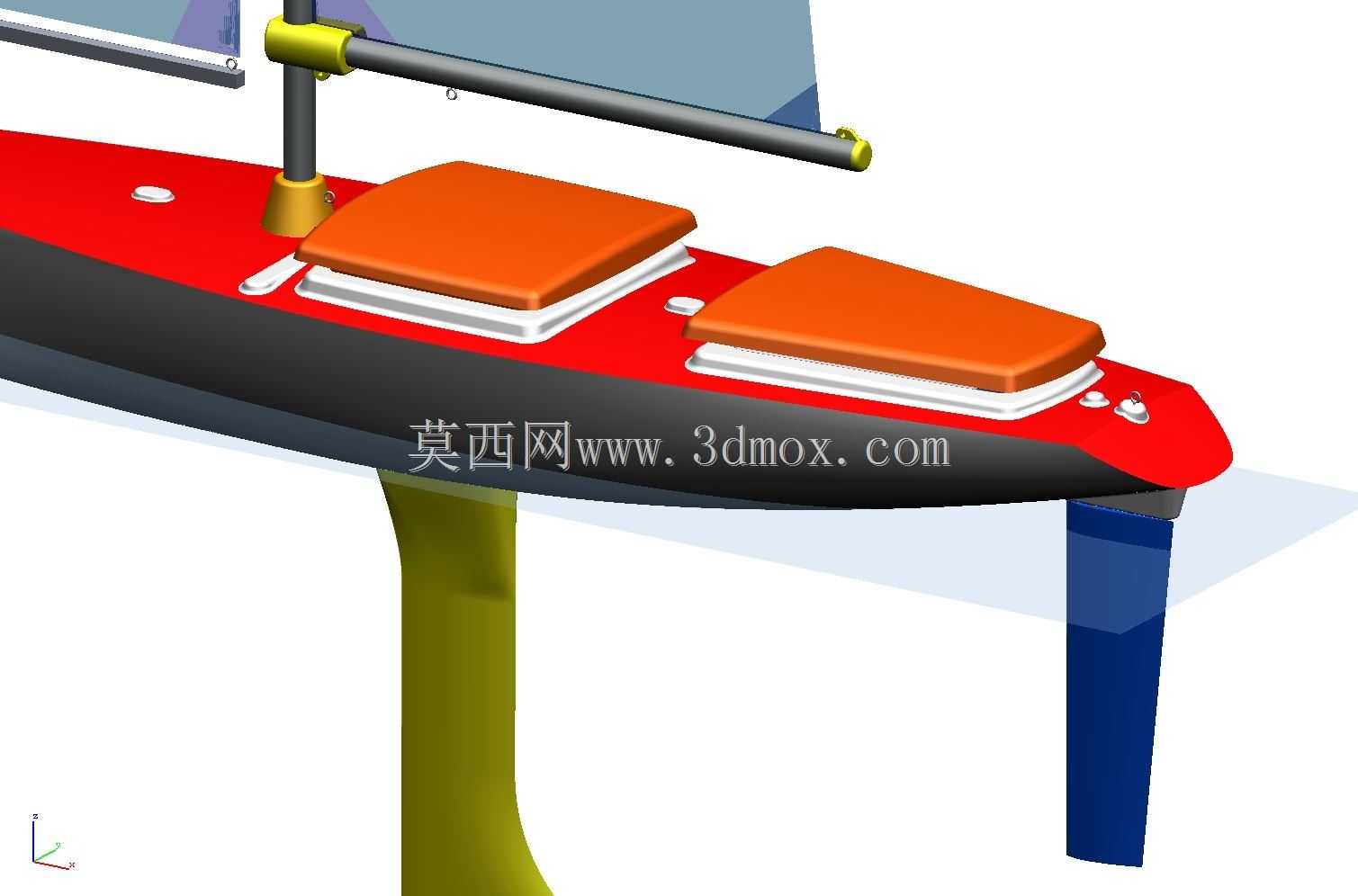

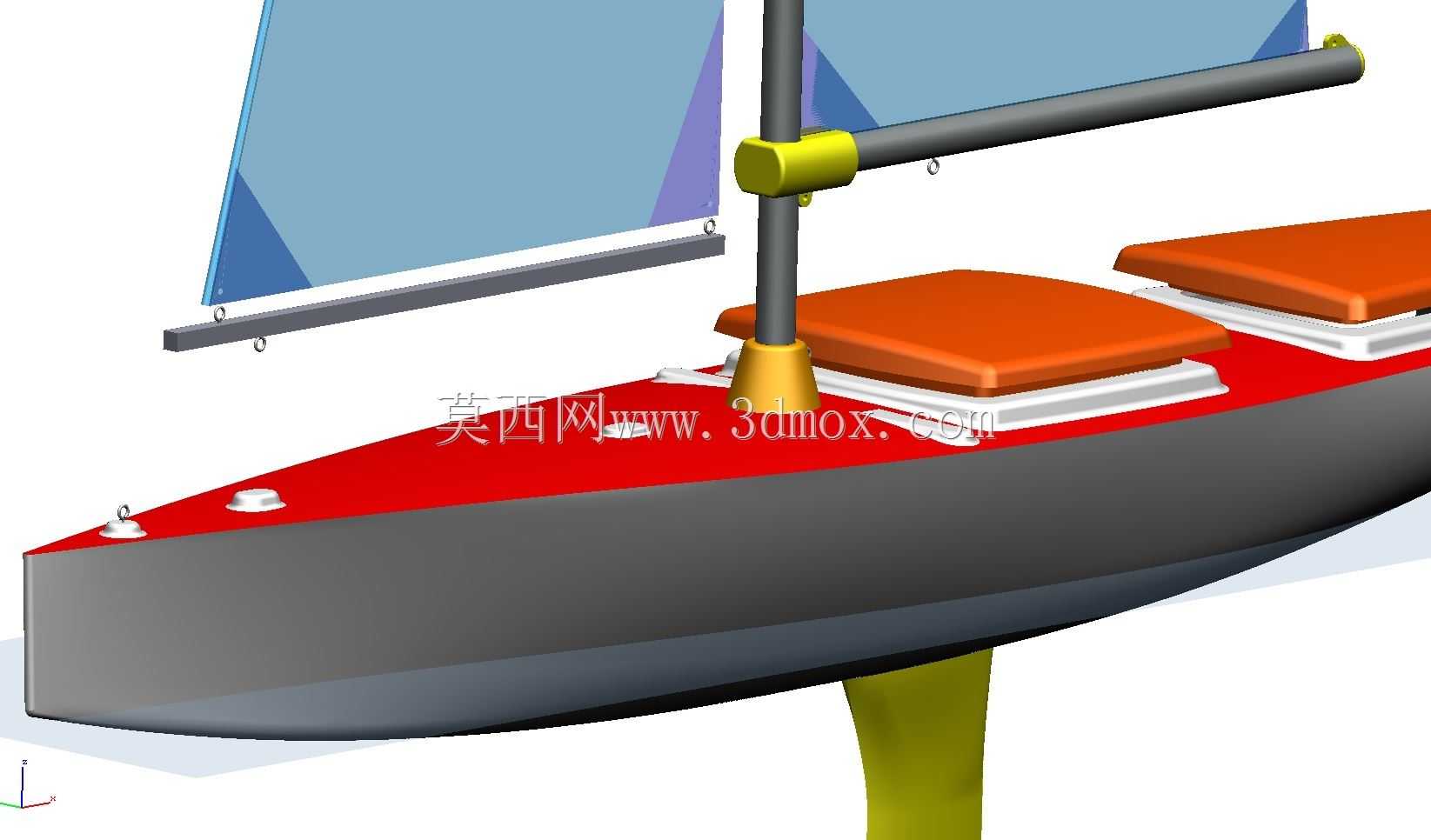

这款750毫米规格的竞赛级帆船艇，主要面向青少年航海模型竞赛、业余帆船模型竞速赛事场景设计，整体结构严格遵循对应级别的赛事规则边界，在安装尺寸、重量分配、帆装面积上都做了适配性的结构优化。从实际使用场景来看，这类艇体既可以作为院校航海模型课程的教学实操载体，也能满足专业模型赛事的参赛改装需求，日常静水湖面、专用模型竞速水池都能适配运行。设计过程中优先考虑了航行时的水动力特性，船体采用深V型艏部搭配平缓过渡的艉部线型，降低航行时的兴波阻力，同时在船体中部预留了压载舱的安装空间，可根据不同水域的风浪条件调整配重位置，保证横风航行时的稳性，避免出现侧翻失速的问题。帆装部分采用单桅双帆的布局，主帆与前帆的连接位置做了可调节的铰接结构，帆杆与桅杆的连接座采用耐磨的硬质结构件，既可以根据风速调整帆的张紧角度，也能在发生碰撞时通过小幅形变卸力，避免帆杆断裂。船体上部的两个橙色座舱结构并非装饰件，实际是预留的遥控设备、电池舱的安装位，舱盖边缘做了凸起的止口结构，配合防水胶圈可以阻挡航行时溅起的水花进入舱内，保护内部电子元件。桅杆底部的固定座做了加强筋结构，将桅杆传递的帆力均匀分散到船体的龙骨结构上，避免长时间大帆力作用下出现桅杆座开裂的问题。船体下部的尾鳍结构集成了舵机安装位与稳向板功能，既可以通过舵面调整航行方向，也能在航行时减少横向漂移，提升迎风航行的指向性。整体外形尺寸严格控制在赛事要求的750毫米长度边界内，宽度、桅杆高度都符合对应级别的竞赛规范，各个部件的安装接口都做了标准化设计，方便使用者根据自身需求更换不同材质的帆面、调整压载重量，不需要对主体结构做二次切削改装就能完成赛事适配。从结构建模的角度来看，船体曲面做了连续的G2过渡，既保证了水动力性能的连贯性，也方便后续开模制作玻璃钢或者ABS材质的实体艇体，各个连接部位的安装孔位都预留了足够的安装间隙，避免实体制作时出现装配干涉的问题。
