星际之门水坑跳跃者科幻载具造型

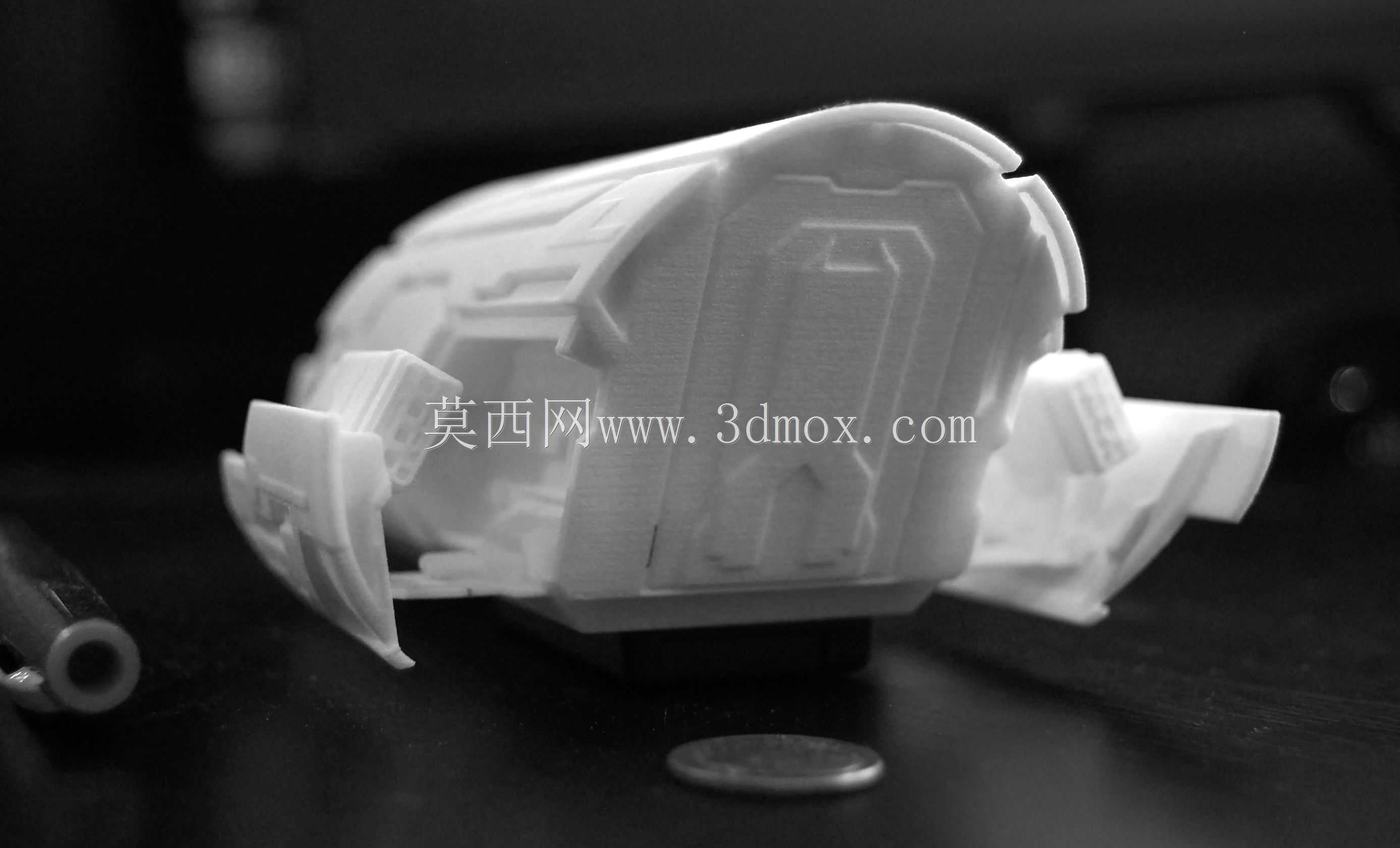

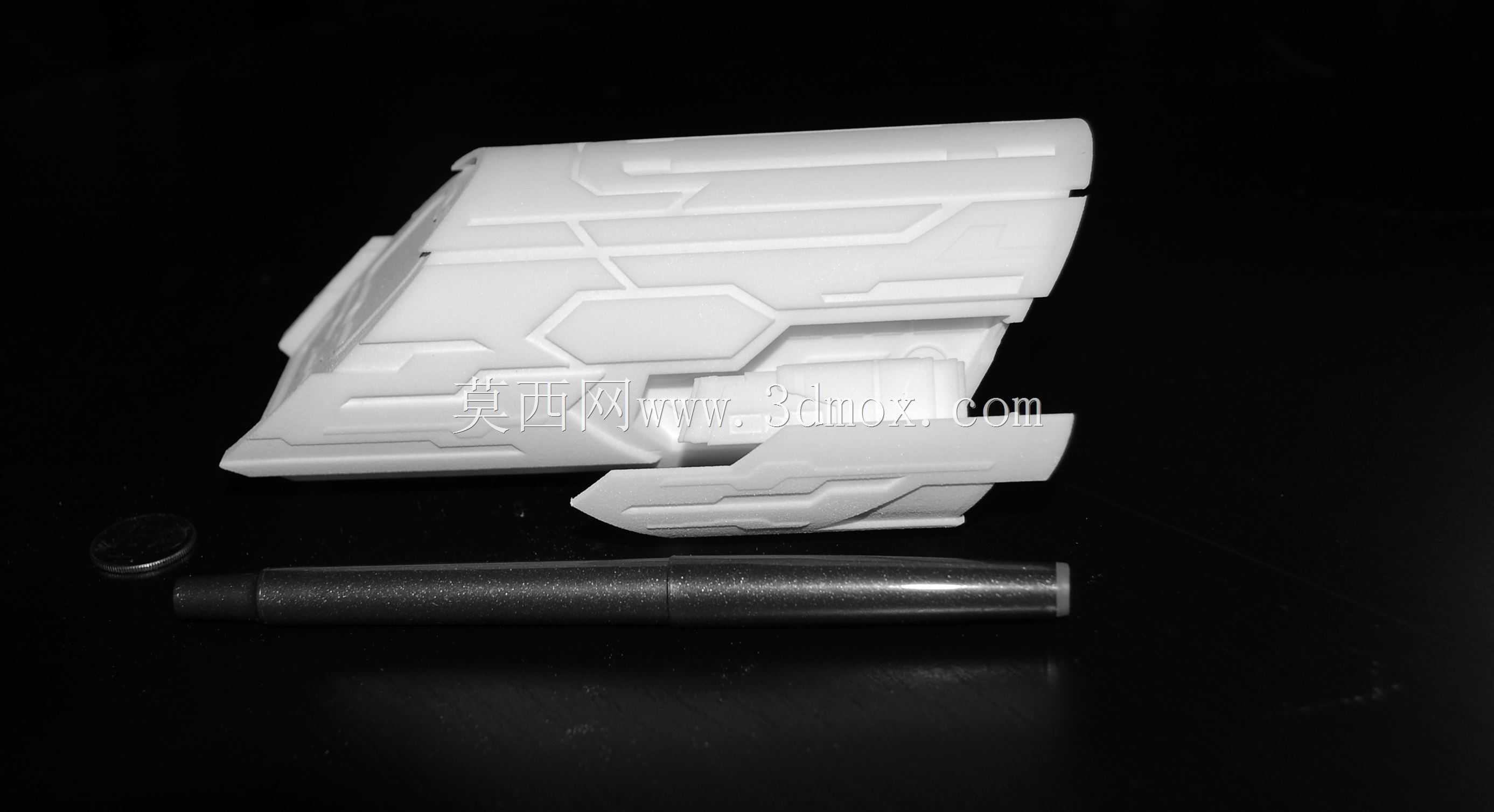

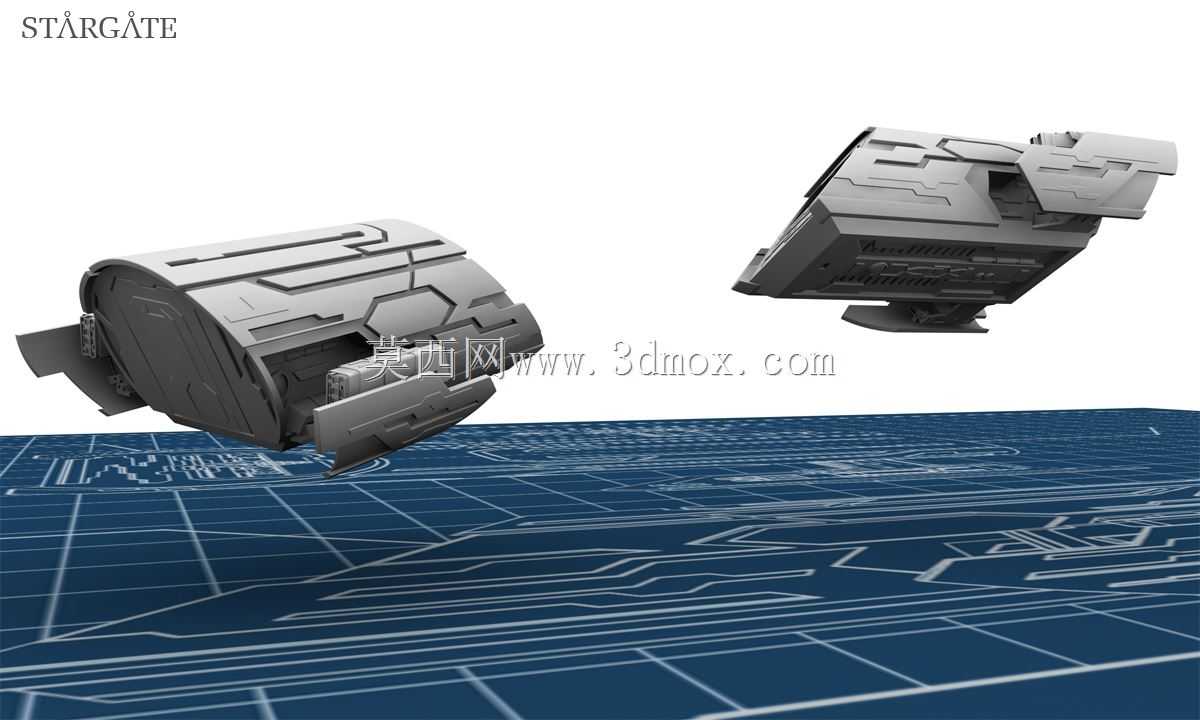

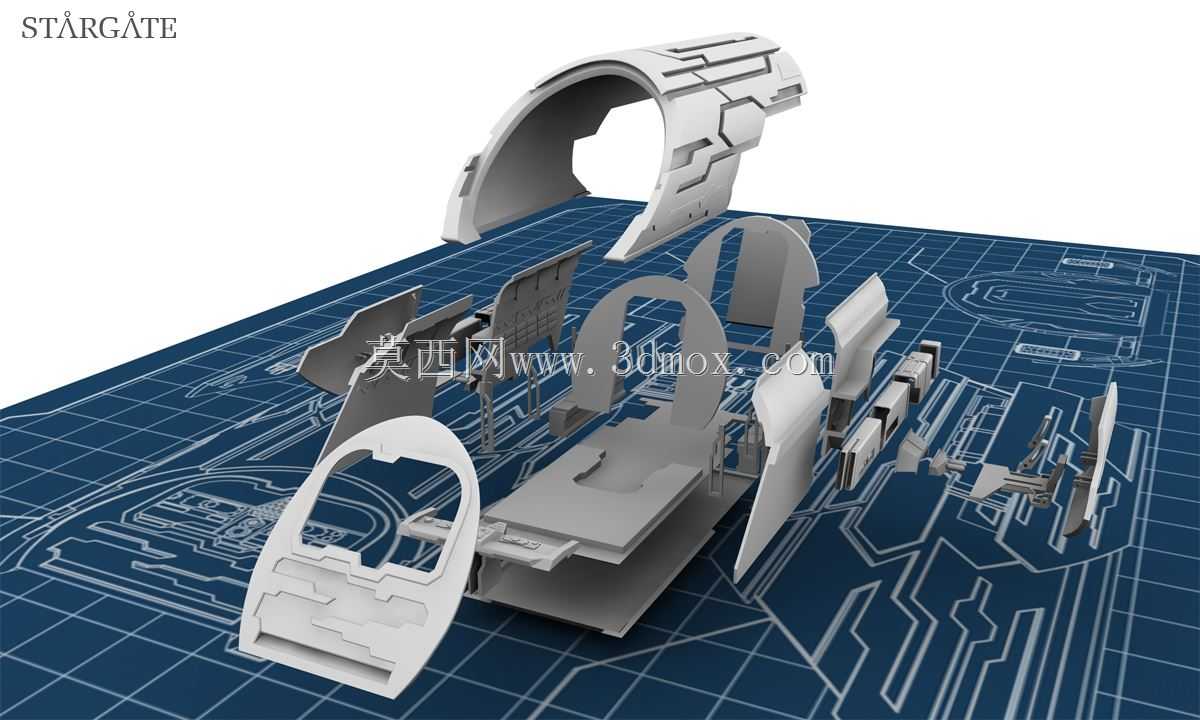

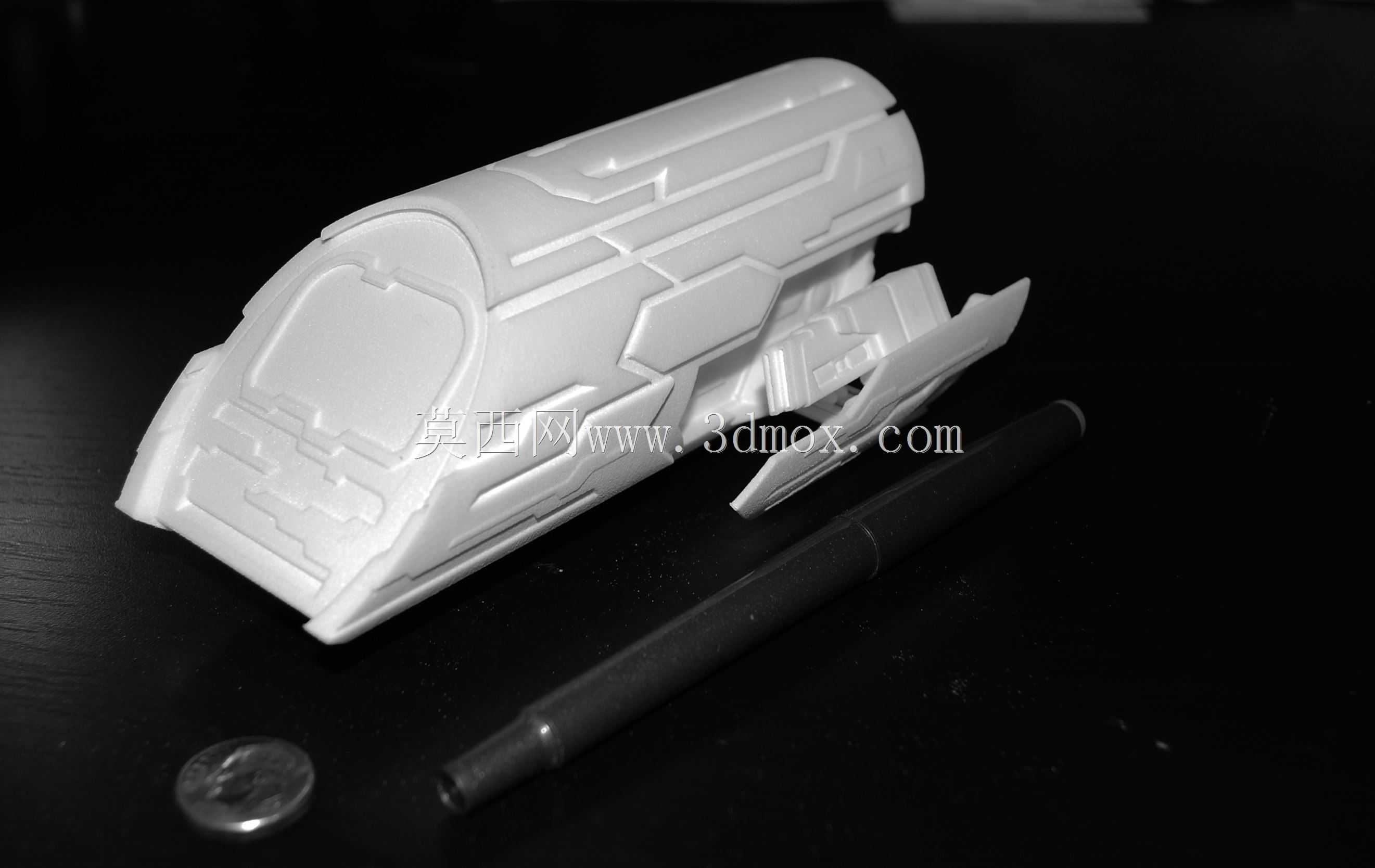

这款科幻载具造型的设计原型来自科幻影视IP中的星际穿梭载具，整体采用模块化拆分设计，整套结构包含近50个独立零件，所有零件的壁厚、拔模角度均按照3D打印与注塑成型的工艺要求做了前置校核，不需要额外做工艺补正即可直接投入小批量试制。从结构设计逻辑来看，整体外壳采用分块卡接的装配方式，外壳表面的几何刻线做了0.3mm的下沉处理，既还原了影视原作中载具的装甲拼接质感，也避免了打印或注塑过程中出现尖角应力集中的问题，所有外露棱边均做了R0.5的圆角过渡，既符合玩具类产品的安全规范，也能减少成型过程中的飞边缺陷。核心的可动结构设计集中在可伸缩发动机吊舱部分，吊舱与主体机身之间采用双段滑轨配合限位卡扣的结构，当吊舱完全收入机身内部时，卡扣会自动卡入机身上的定位槽，不会因为日常把玩的晃动出现松脱；当向外拉动吊舱到最大行程位置时，滑轨末端的限位挡块会牢牢锁定吊舱位置，不会出现脱出的情况，整个滑动过程的阻尼感通过滑轨接触面的0.1mm过盈配合来实现，不需要额外加装阻尼脂或者弹簧零件，简化了装配流程。在安装边界的设计上，所有零件的配合公差均按照IT7级精度做了预留，外壳拼接处的缝隙控制在0.1mm以内，组装完成后整体外轮廓没有突出的尖锐结构，整体尺寸适配常规桌面级FDM3D打印机的220*220*250mm成型尺寸，不需要对零件做二次拆分即可直接打印，单个零件的最大成型尺寸不超过180mm，最小壁厚不小于1.2mm，打印过程中不需要添加额外的支撑结构，所有悬空位置的角度均大于45度，符合FDM打印的自支撑角度要求。从应用场景来看，这款结构既可以作为科幻IP周边的拼装玩具使用，也可以作为科幻题材影视道具的微缩原型，还可以作为3D打印教学的结构案例，用来讲解模块化装配、卡扣结构设计、工艺性校核的相关知识点。在细节设计上，机身表面的所有凹槽刻线均做了等宽处理，方便后期做渗线、旧化等模型制作处理，机身内部预留了直径5mm的通孔走线位，如果需要加装灯光模组，不需要额外对结构做破坏性修改，直接将LED灯珠与导线从预留孔位穿入即可，电源仓的位置预留在机身底部的盖板下方，盖板采用卡扣式固定，方便后期更换电池。整套结构没有采用胶水粘接的设计，所有零件均通过卡扣、滑轨实现无胶装配，方便后期拆解维护或者更换零件，对于手板制作来说，这种设计可以大幅降低打样阶段的装配难度，不需要做粘接定位治具，工人按照装配指引即可在短时间内完成整机组装。在结构强度校核上，所有卡扣的厚度均做了1.5mm的加厚处理，反复拆装100次以上也不会出现卡扣断裂的情况，吊舱滑轨的受力位置做了加强筋设计，在承受50N的侧向拉力时不会出现结构变形，完全满足日常把玩的强度要求。机身底部做了平整的支撑面设计，放置在水平桌面上时不会出现晃动，四个支撑点的平面度公差控制在0.2mm以内，不需要额外加装脚垫即可保持稳定。
