带环形锁紧螺母的30mm轴枢轴底座结构

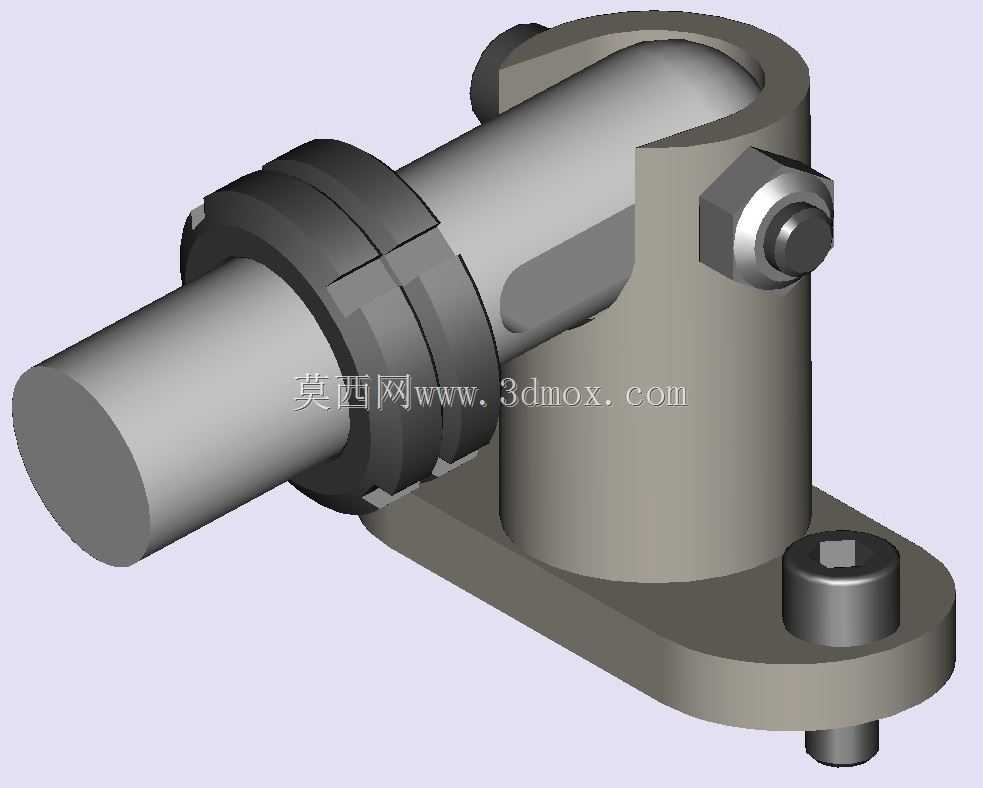

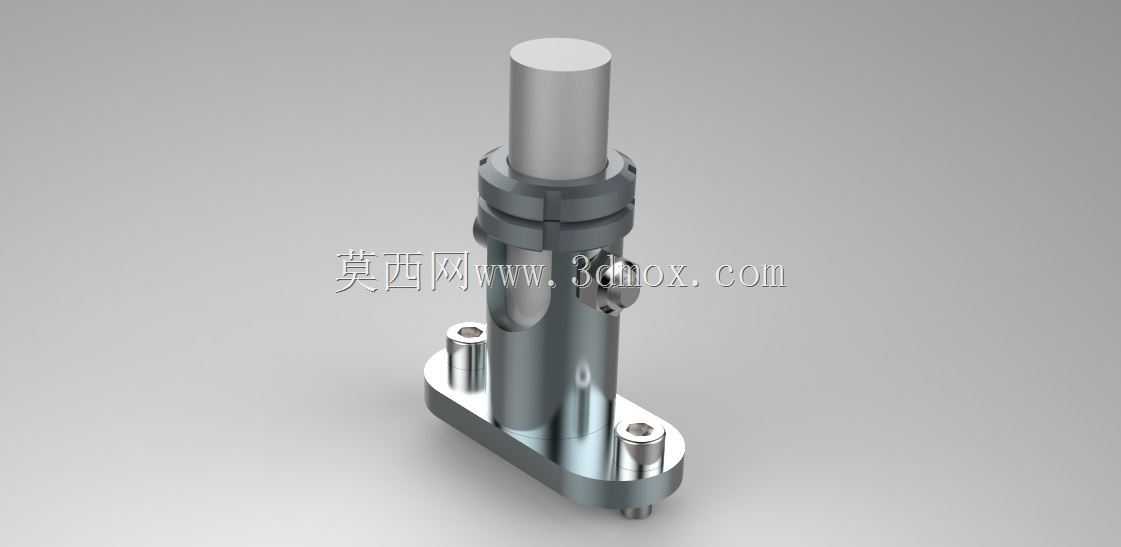

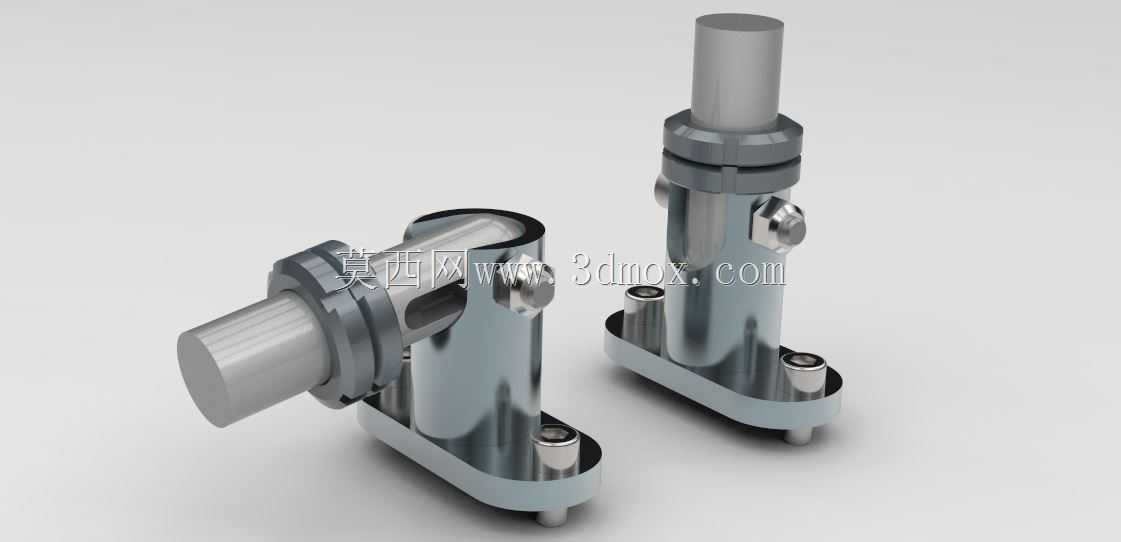

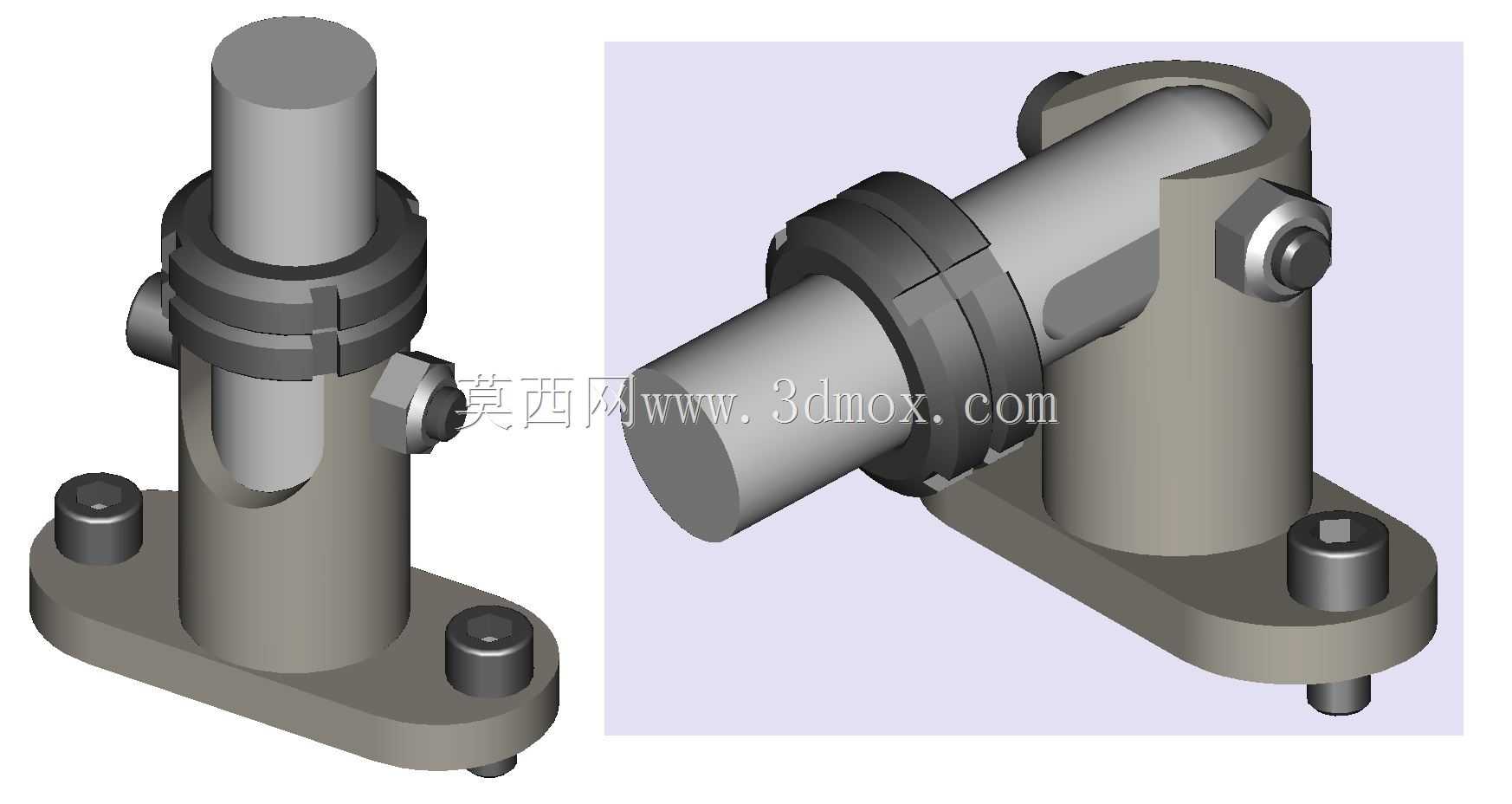

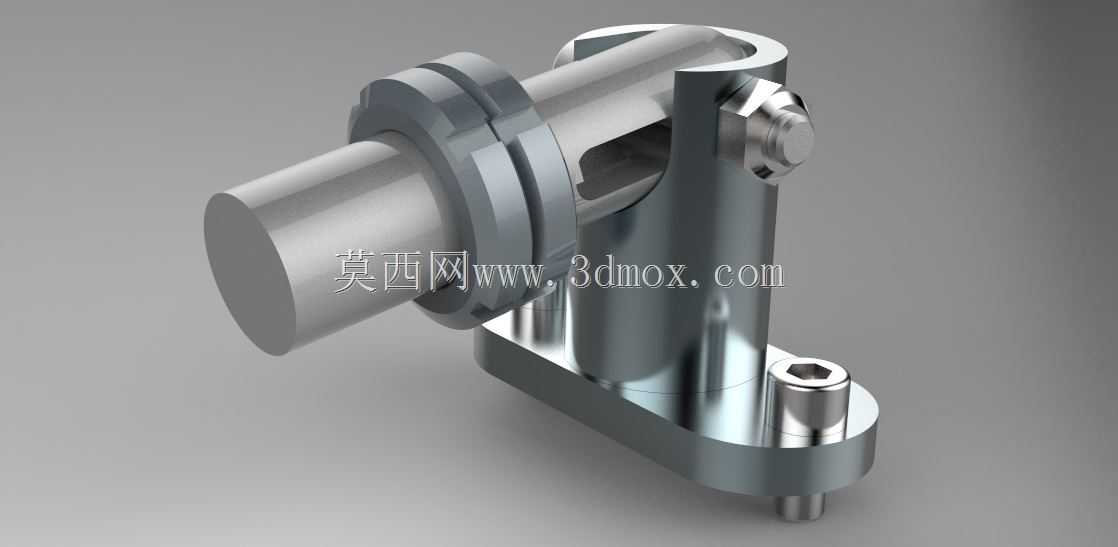

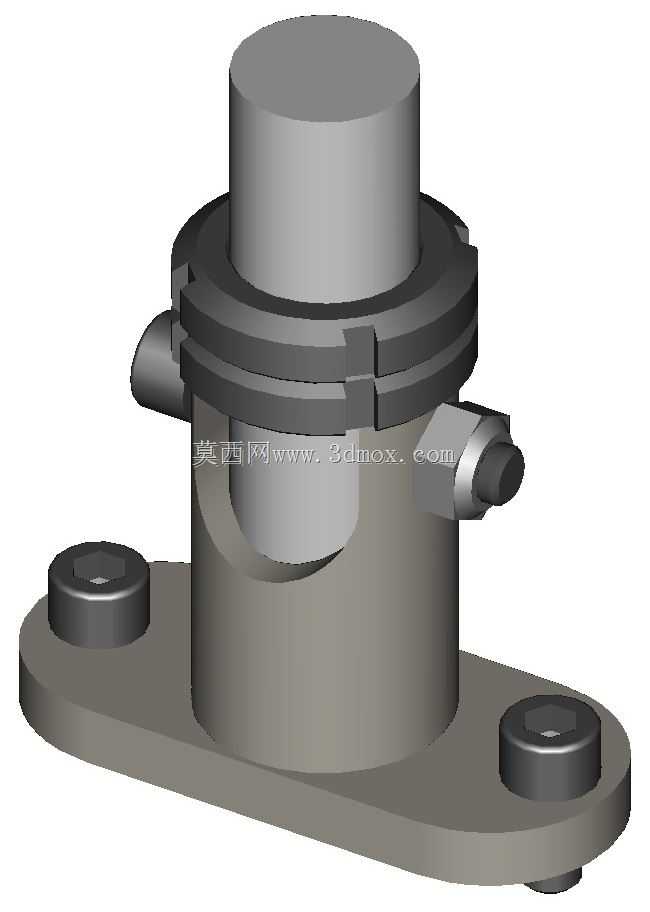

这类带环形锁紧结构的枢轴底座，多应用在中小型工装夹具、轻型输送线侧挡定位机构、非标自动化设备的铰接支撑点位上，日常工况中主要承担径向承载与轴件周向锁止的双重作用，避免穿装在底座内的轴件出现轴向窜动、径向偏移的问题。从结构设计逻辑来看，底座采用椭圆式安装法兰布局，两个内六角安装孔对称分布在主体筒体两侧，相比圆形法兰能在有限安装空间内缩减横向占用尺寸，安装时可适配两个M8规格的内六角螺栓完成固定，安装孔中心距预留了足够的扳手操作空间，现场装配时不需要额外避让周边构件。筒体部分的内孔适配30mm直径的光轴穿装，孔壁与轴件采用间隙配合，既保证轴件转动或滑动时的顺畅度，又能控制径向晃动量在常规工装允许的公差范围内。筒体上部设置的M30环形锁紧螺母，采用剖分式卡箍结构配合侧置锁紧顶丝，当轴件调整到预设工作位置后，拧紧侧部的锁紧螺钉，就能带动环形卡箍抱紧轴体外壁，锁止力均匀分布在轴件整圈接触面上，相比单点顶丝锁紧不会在轴表面压出凹痕，也能避免长期受振动出现锁止松脱的问题。设计时特意将筒体下部与安装法兰做了圆弧过渡加强处理，在不额外增加整体壁厚的前提下，提升了筒体根部的抗弯矩能力，当轴件承受偏载力时，应力会顺着过渡圆弧分散到整个法兰安装面，不会在根部出现应力集中断裂的隐患。两个侧置的锁紧操作位做了扁平化切边处理，扳手操作时不会与筒体外壁发生干涉，日常维护调整时不需要拆卸周边关联构件就能完成锁紧力的调节。整体安装边界的高度控制适配多数轻型设备的安装空间要求，法兰底面做了铣平处理，安装时不需要额外加工调整垫片就能保证与安装基面的贴合度，轴件穿装后轴心线与安装基面的垂直度公差可以控制在普通机械装配的通用精度范围内，能满足多数非高精度铰接点位的使用需求。这类结构相比一体式焊接轴座，具备轴件位置可调、拆卸维护方便、锁止可靠的优势，在小批量非标设备制作中不需要额外定制专用轴座，直接选用对应规格就能快速完成装配，能有效缩短设备的组装调试周期。
