带侧顶丝的M20细牙锁紧圆螺母结构

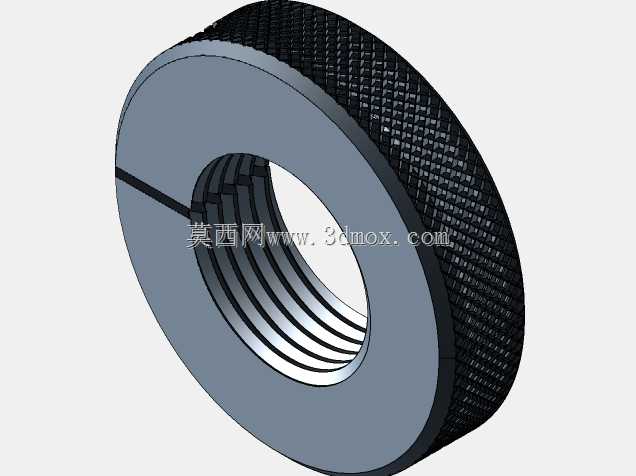

　　这款带侧锁紧结构的M20圆螺母，在常规传动、支撑类设备的轴系固定场景中适配性极强，日常多用于需要频繁调整轴向位置、又要避免螺纹副受振动松脱的工况，比如机床主轴的轴承预紧定位、输送线辊筒的轴向限位、工装夹具的行程挡块固定这类场景，相比普通双螺母锁紧、止动垫圈锁紧的方案，它不需要额外预留止动耳的安装空间，也不用在轴上加工止动卡槽，对轴的加工精度要求更低，调整时只需要拧紧侧面的M4顶丝就能完成锁止，拆装效率比传统防松结构高不少。从结构设计上看，主体采用标准M20内螺纹，螺纹精度适配常用的6H公差带，能和市面上绝大多数M20外螺纹的轴、螺杆顺畅旋合，不会出现卡滞或配合间隙过大的问题；螺母本体的外圆做了网纹滚花处理，

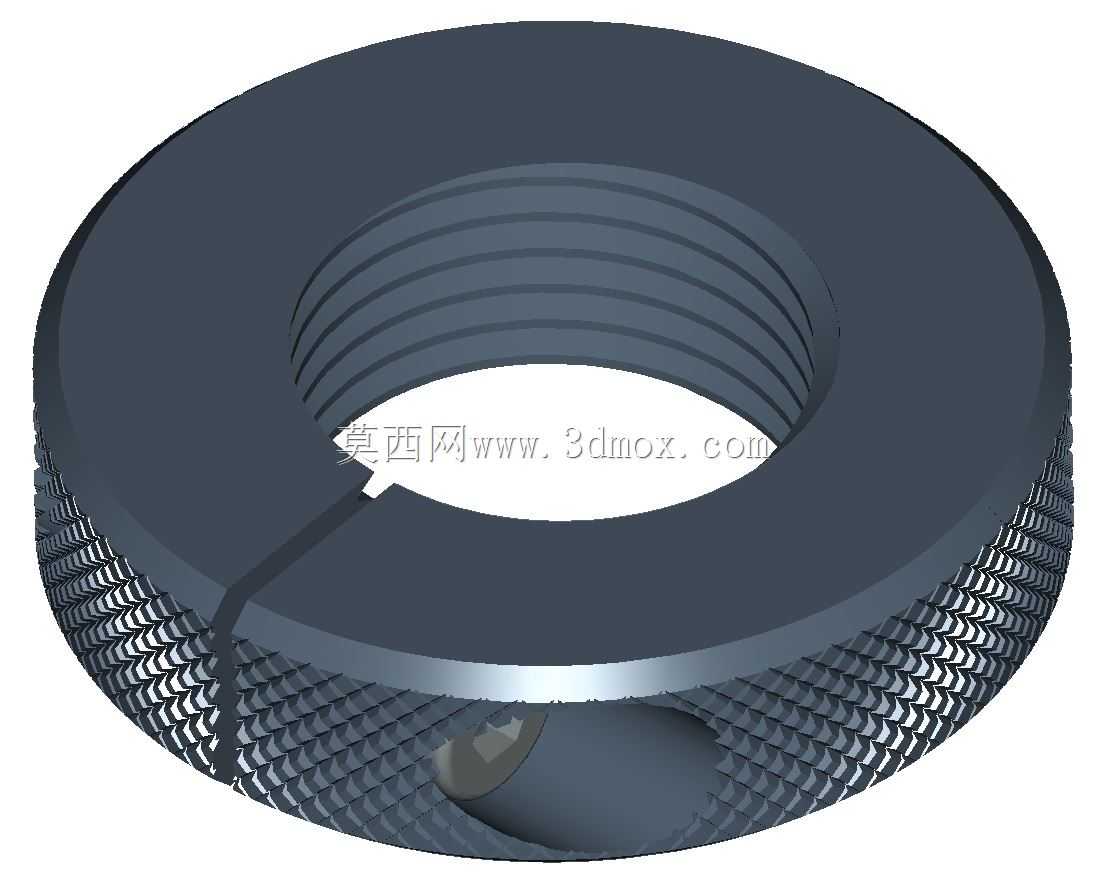

　　在没有扳手空间的狭小安装位里，操作人员可以直接用手旋拧完成初步定位，不需要借助扳手就能快速调整到预设位置，这点在设备内部走线密集、操作空间受限的装配场景里实用性很强。侧面的M4螺纹孔垂直于螺母轴线开设，顶丝拧紧后会直接抵在配合螺杆的外圆面上，通过顶压产生的静摩擦力抵消螺纹副之间的相对转动趋势，相比嵌尼龙圈的锁紧螺母，它能在更高的温度环境下使用，不会因为尼龙老化失去防松效果，也不会因为反复拆装导致防松性能衰减，只要顶丝端部没有严重磨损，多次重复调整锁紧位置后依然能保持足够的锁止力。安装边界上，螺母的整体厚度控制在常规圆螺母的尺寸范围内，不需要额外加宽轴系的安装空间，外圆滚花的外径比普通六角M20螺母的对边尺寸更小，

　　在径向空间局促的位置也能顺利装入，侧面M4顶丝的操作空间只需要预留出内六角扳手的转动余量即可，不需要像开槽圆螺母那样预留勾头扳手的整圈操作空间，对紧凑型设备的结构设计非常友好。实际选型使用时需要注意，顶丝端部建议采用凹端或平端结构，配合硬度稍低的螺杆表面时不会顶出太深的压痕，后续调整位置时不会因为压痕卡滞螺纹旋合，若用于振动冲击较大的工况，可以在顶丝和螺杆接触点处加少量厌氧胶，进一步提升防松可靠性，同时不会像全螺纹涂胶那样影响螺母的轴向调整顺畅度。
