高扬程立柱式气动操纵机械手结构

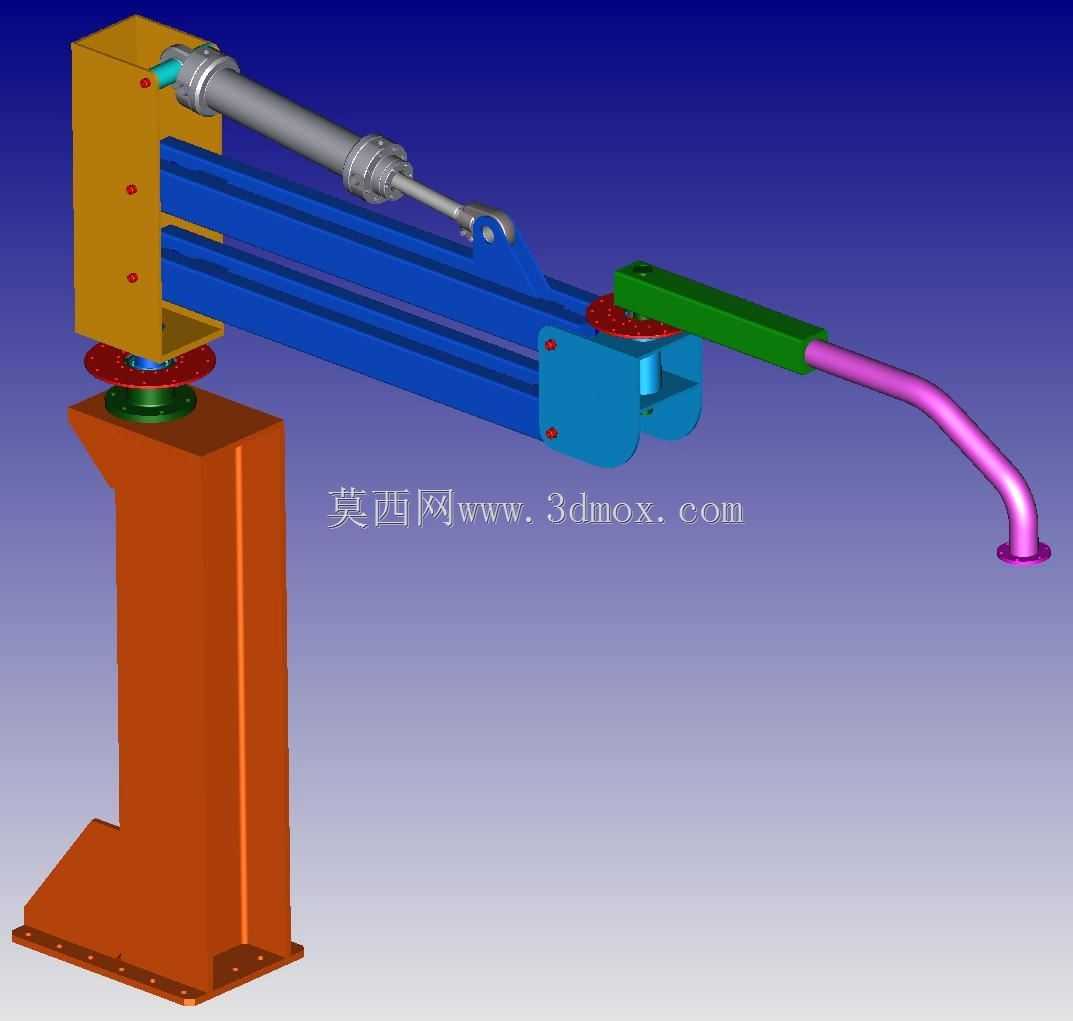

　　这款带气动驱动的立柱式操纵机械手，主要面向大高差物料转运、工位间工件移位的作业场景，常见于机加工车间上下料、仓储高位取放、装配线工件姿态调整这类需要覆盖一定垂直高度差与水平回转范围的工位。从结构布局来看，底部采用带安装法兰的箱型立柱作为承载基座，立柱顶端集成回转支承结构，可实现整段摆臂360度水平方向回转，回转部位的密封与限位结构在建模时做了细节还原，能避免作业过程中管线缠绕、超程碰撞的问题。摆臂主体采用双平行梁的焊接式结构，相比单梁设计抗扭刚度更高，在伸出较长行程时也能控制末端挠度，保证末端执行件的定位精度，臂身侧面预留了气动管路的走线槽位，实际装配时可将气缸供气管路内置，避免外部走线剐蹭工件或周边设备。

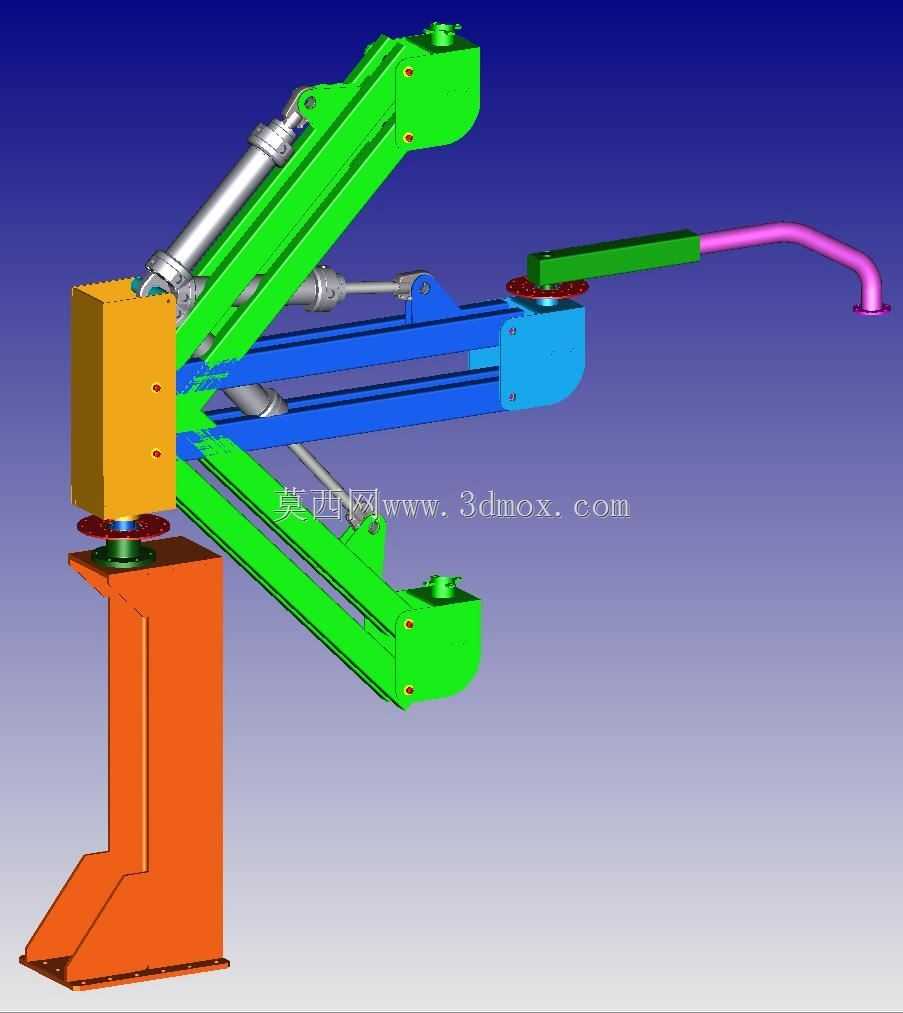

　　驱动部分采用标准杆式气缸作为摆臂俯仰的动力源，气缸尾端铰接在立柱侧方的安装座上，活塞杆端与摆臂中部的铰接耳座连接，通过气缸伸缩带动摆臂绕立柱顶端的铰点做俯仰动作，配合回转支承的水平转动，可覆盖立柱周围环形区域内的作业范围，末端的弯管操纵杆可根据实际需求加装夹爪、真空吸盘或者工装夹具，适配不同类型工件的抓取需求。设计过程中优先考虑了安装边界的适配性，底部法兰的安装孔位按照常见的车间设备安装地基尺寸做了匹配，不需要额外做过渡转接板即可直接固定在混凝土地基或者钢制工作平台上，整体结构的重心始终落在立柱支撑范围内，即使满负载伸出到最大行程位置，也不会出现倾覆风险。臂身的各连接部位均采用螺栓铰接的方式，后期维护时可单独更换磨损的铰接衬套，

　　不需要整体拆卸臂体，降低了运维成本。从建模细节来看，各部件的装配间隙、铰接处的转动自由度都做了还原，可直接用于结构验证、作业范围模拟，也能作为同类非标机械手设计的参考蓝本，调整臂长、气缸行程参数即可适配不同的作业高度与覆盖半径需求。
