嵌入式工业人机界面触控终端三维模型

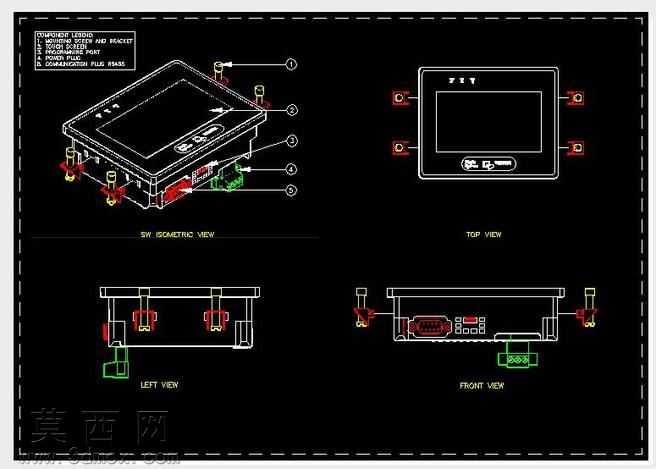

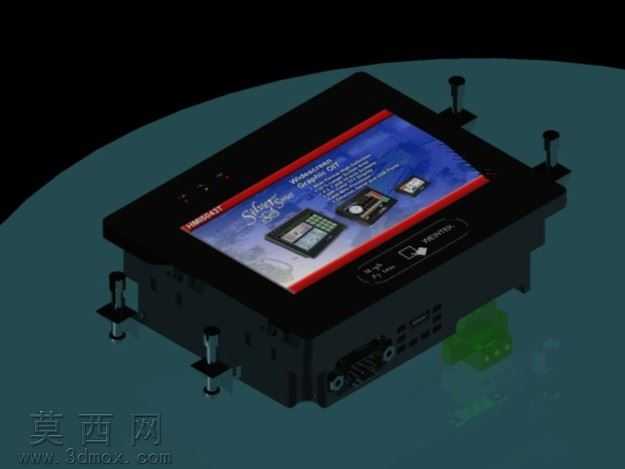

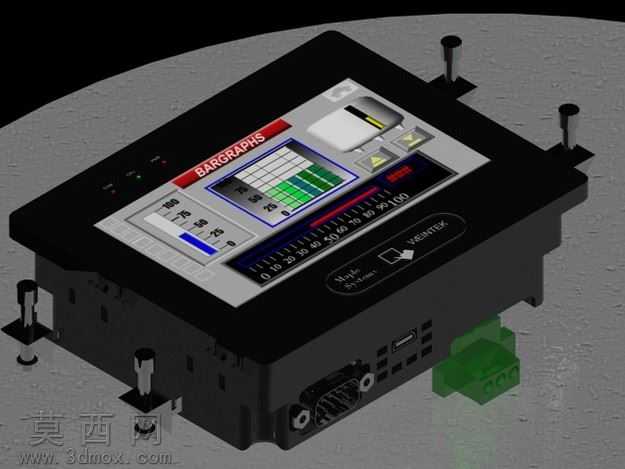

本模型为嵌入式安装形态的工业人机界面触控终端，建模阶段严格遵循工业HMI产品的实际设计规范，先通过基准草绘勾勒设备整体外轮廓，确定面板区域、机身壳体、安装固定结构的比例尺寸，再通过拉伸、切除、倒角等基础特征逐步搭建主体结构，对面板上的显示区域、触控标识、功能按键分区做精准的特征还原，机身侧面的通讯接口、电源接口、接线端子结构均按照工业现场常用的接口规格做细节建模，背部的安装固定柱、卡扣结构完全匹配嵌入式面板安装的实际装配逻辑，保证模型结构符合真实产品的安装使用要求。材质渲染阶段，针对不同部件做差异化材质参数调整：前面板区域采用哑光黑色硬质塑料材质，调整适当的粗糙度参数模拟工业设备外壳的耐磨磨砂质感，屏幕显示区域采用半亮的玻璃材质，添加轻微的反射与折射效果模拟触控屏的玻璃盖板质感，屏幕内部的显示界面做贴图处理，还原条形图、数值刻度、功能标识等HMI常见的显示元素，让屏幕区域具备真实的运行显示效果；机身侧面的接口部分采用金属材质参数，还原金属接口的金属光泽与轻微磨损质感，背部的绿色接线端子采用硬质工程塑料材质，调整对应的漫反射颜色与粗糙度，还原工业接线端子的材质特征，安装固定柱采用与机身一致的哑光塑料材质，保证整体材质风格统一。结构设计上，模型完整还原了嵌入式HMI的典型结构：前面板略宽于机身主体，适配柜体开孔后的卡装固定需求，背部的四个固定柱用于安装锁扣实现设备在柜体面板上的紧固，机身侧面预留的USB接口、串口、电源接口满足工业现场的通讯与供电接线需求，背部的接线端子区域用于连接外部控制线路，整体结构紧凑合理，完全符合工业人机界面的实际结构设计逻辑，可用于工业控制柜装配演示、人机交互方案展示、工业设备教学演示等场景。建模过程中对所有边角做了符合工业产品设计的圆角处理，避免尖锐棱角不符合实际生产工艺的问题，各部件之间的装配间隙控制在合理范围，还原真实产品的装配公差效果，整体模型布线规整，特征层级清晰，可直接用于渲染出图、结构验证、装配模拟等用途。
