驱动辊焊接定位工装夹具结构设计

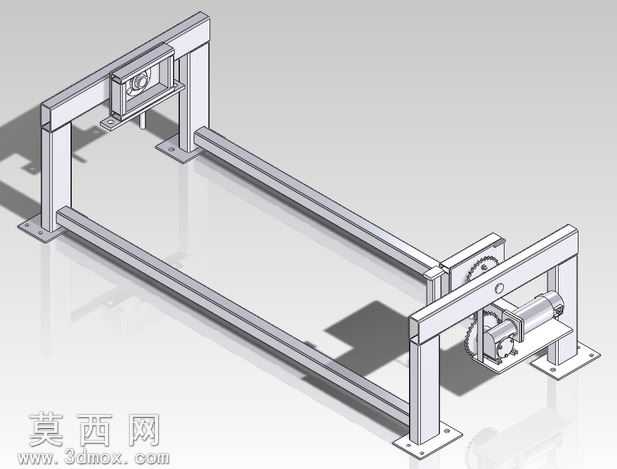

本模型为驱动辊焊接工序专用的定位装夹工装，整体采用门式框架对称布局设计，在三维建模过程中优先遵循焊接工装的定位精度、装夹便捷性与作业可达性原则，首先完成底部双平行长导轨的基准建模，导轨采用标准矩形型钢截面设计，作为整套工装的安装承载基础，两端通过带地脚安装孔的立式支撑柱搭建门式承载框架，保证整体结构的刚性与抗形变能力，避免焊接过程中工装受力偏移影响焊接精度。建模过程中对两端支撑结构做了差异化功能设计，其中一端支撑座集成齿轮传动翻转机构，配套驱动电机与减速齿轮组，可带动装夹完成的驱动辊工件实现周向定角度翻转，满足环向焊缝多位置焊接的作业需求，无需人工反复拆卸调整工件装夹姿态；另一端支撑座配置可调节定位顶紧机构，可适配不同长度规格的驱动辊工件装夹，顶紧端采用回转支撑结构，配合传动端实现工件的顺畅转动。模型材质渲染阶段，对框架结构统一赋予哑光金属钢材材质，对传动齿轮、电机组件分别赋予调质钢、喷涂壳体的对应材质，清晰区分不同功能部件，直观呈现各部分的装配关系。整套工装的设计思路围绕驱动辊焊接作业的实际痛点展开，通过对称式框架保证装夹同轴度，通过电动翻转机构降低工人作业强度，通过可调节定位结构拓展工装的适用范围，所有连接部位均采用螺栓紧固的可拆卸设计，方便后期易损部件的更换维护，底部导轨预留的安装孔位可直接将工装固定在焊接作业平台上，避免焊接作业过程中工装出现移位，有效保障驱动辊焊接过程中的形位公差要求，减少焊接变形带来的后续校形工作量。
