多色曲面透明玻璃装饰构件设计

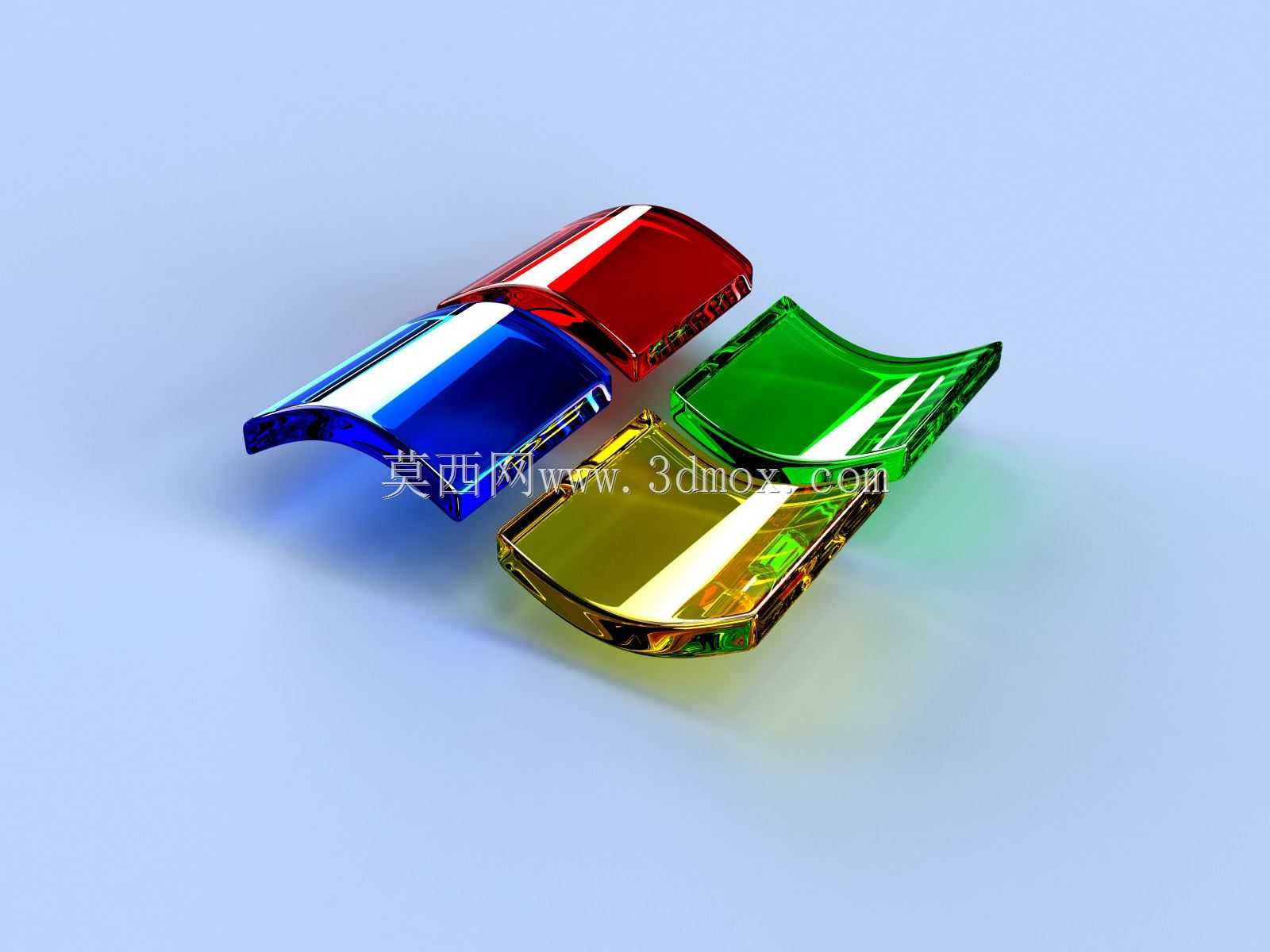

做结构设计快十年，经手的透光装饰类构件少说也有上百套，这次的曲面玻璃构件刚拿到手的时候，第一反应是这东西的安装适配性比普通平板玻璃要多考虑至少三个维度的约束。首先说实际应用场景，这类曲面彩色透光构件，大多用在商业空间的隔断装饰、展陈道具的透光饰面、高端文创产品的外观包覆层，偶尔也会用在小型公共设施的采光装饰段，不像普通建筑玻璃窗只需要考虑平面密封，这类曲面件的每一个弧面曲率都要和安装基座的贴合度控制在0.2mm以内，不然打胶密封的时候会出现胶缝宽窄不均，后期受温度变化产生内应力的时候，很容易在弧面拐点位置出现崩边。

从功能特性上来说，这类构件不是单纯的装饰件，首先要满足基础的透光要求，不同着色区域的透光率要控制在统一区间，不能出现同一块构件上红色段透光度80%蓝色段只有40%的情况，不然打光之后的视觉效果会出现明显的明暗差；其次是曲面的抗形变能力，因为做了弧面弯折，相比同厚度的平板玻璃，它的垂直面抗冲击能力要高30%左右，但弧面的切线方向不能承受集中应力，安装的时候固定压块不能直接压在弧面最高的脊线上，必须压在构件边缘预留的平直安装边上，安装边的宽度一般要留够8mm，刚好够压块压住同时不影响可视面的完整性。

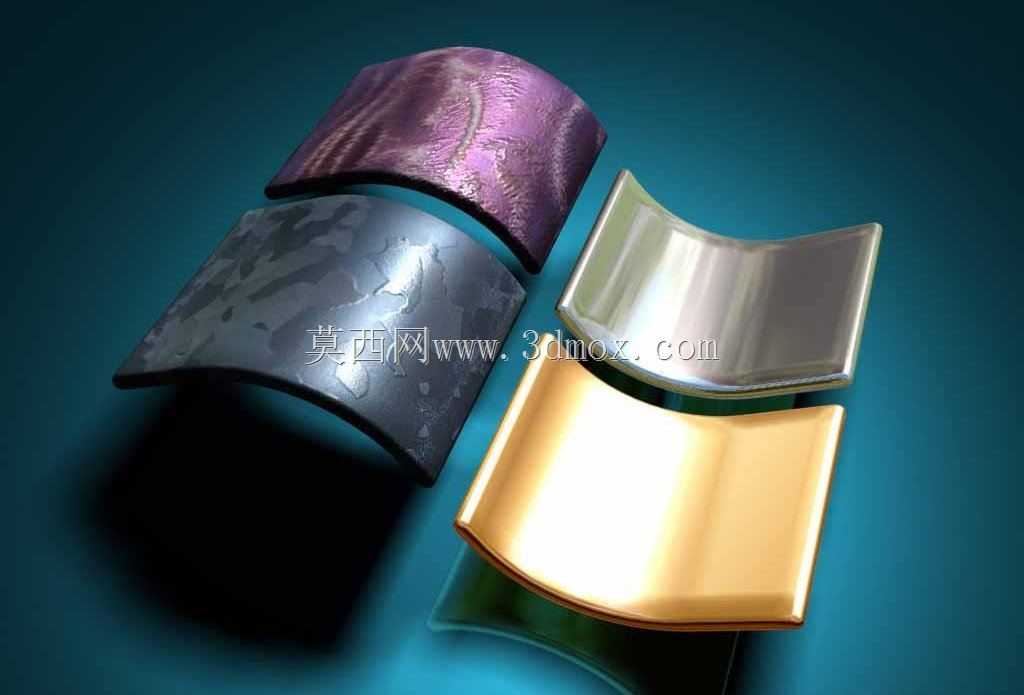

说回设计思路，最开始做草绘的时候，首先要确定每个曲面的G2连续曲率，不能出现曲率突变的折角，不然热弯成型的时候玻璃会在曲率突变位置产生应力集中，冷却之后直接开裂。四个不同着色的构件，每一块的弧面拱高都控制在12mm到18mm之间，既保证了曲面的立体视觉效果，又不会因为拱高太大导致热弯成型时出现厚薄不均的问题——拱高超过20mm的话，热弯过程中玻璃软化流动，弧顶位置的厚度会比边缘薄1.5mm以上，后期做钢化处理的时候变形量会超标。边缘做了0.5mm的C角倒角，不是尖锐的直边，一方面是避免安装的时候割手，另一方面是减少边缘的应力集中点，降低运输和安装过程中的崩边概率。

外形尺寸和安装边界这块，单块构件的长宽尺寸控制在120mm*60mm的区间，属于小型装饰构件，安装的时候相邻构件之间要留2mm的伸缩缝，因为玻璃的线膨胀系数虽然比金属小，但长期在温差超过40度的环境下使用，没有伸缩缝的话相邻构件会互相挤压产生裂纹。安装基座一般采用铝合金型材或者密度板做基底，表面要做平整处理，平面度误差不能超过0.1mm/100mm，不然构件装上去之后会出现局部悬空，受外力的时候很容易从悬空位置碎裂。固定方式优先采用中性硅酮结构胶粘接，不建议采用螺丝直接固定，因为螺丝的紧固力是点载荷，很容易在玻璃上产生局部应力导致开裂，如果必须做机械固定的话，固定点要设置在构件之间的拼接缝位置，用压条压住安装边，压条和玻璃之间要垫1mm厚的EVA缓冲垫，抵消安装和使用过程中的震动传递。

另外要提的是着色层的处理，这类彩色透明构件的着色不是在表面喷色漆，是在玻璃熔制的时候就把色料熔进基体里，这样表面还是光滑的玻璃质感，不会出现掉漆、掉色的问题，表面的光滑度要达到Ra0.8以上，不容易积灰，日常清洁的时候用软布擦拭就可以，不会像磨砂面那样容易藏污纳垢。做建模的时候要注意，每一个曲面的拔模角度要控制在3度以上，虽然玻璃是热弯成型不是注塑，但如果曲面倒扣角度太大，热弯成型之后脱模的时候会刮伤表面，影响成品的透光效果。还有四个构件的拼接组合，相邻构件的弧面衔接处要做错位处理，高度差控制在3mm左右，形成错落的立体层次，不会因为所有构件都在同一个平面上显得呆板，打光之后不同颜色的透光会在下方的承接面上形成渐变的彩色光影，刚好满足装饰场景下的视觉需求。
