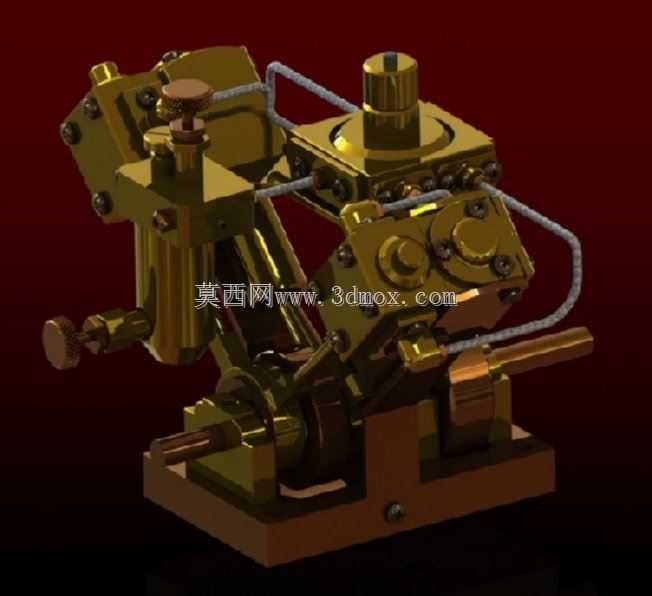

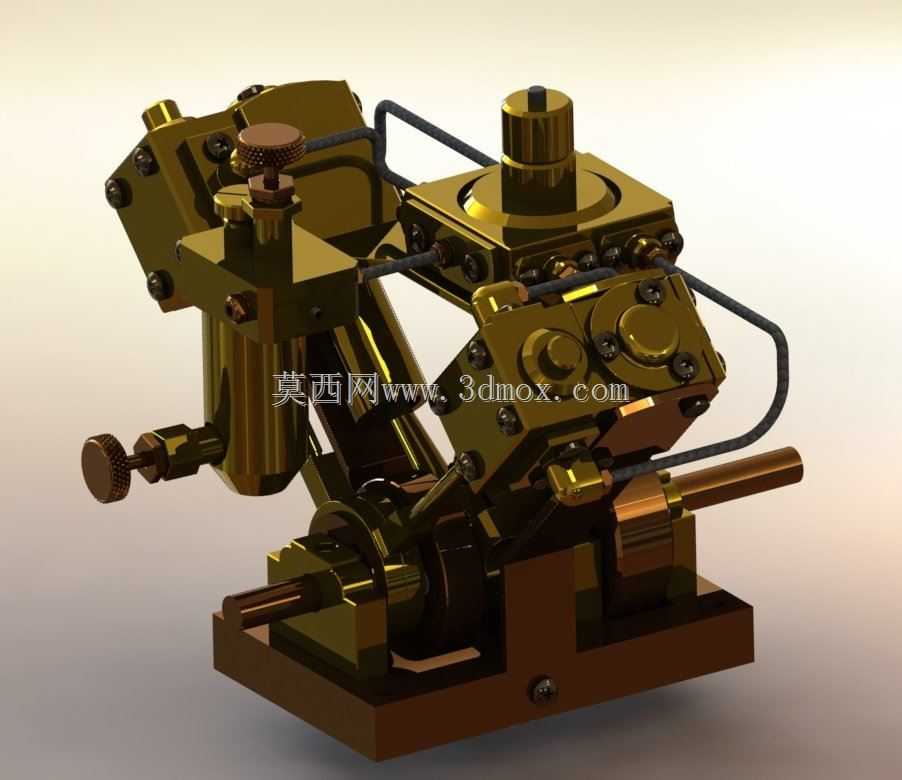

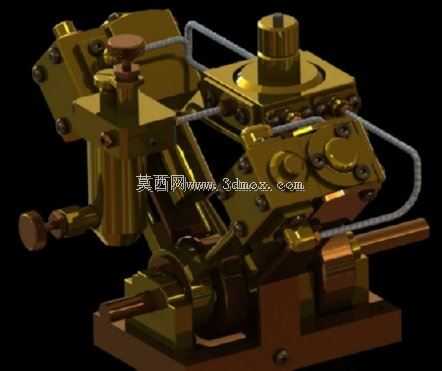

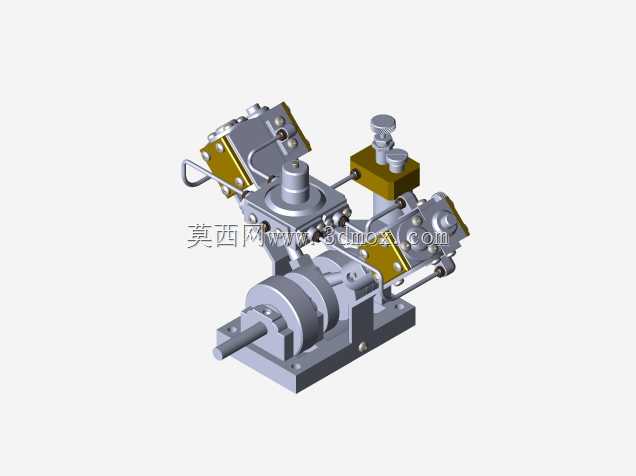

V型双缸桌面蒸汽机结构展示

这款V型布局的双缸往复式动力装置，整体采用对称式V型夹角缸体布置，缸体与曲轴箱采用一体化铸造成型后做精密铣削加工，表面做仿古铜色氧化处理，既保留金属构件的厚重质感，也适配桌面陈列的视觉需求。从结构设计逻辑来看，两个缸体呈固定夹角分布在曲轴箱两侧，每一组缸体都配置独立的进气阀组、活塞连杆组件，配气管路采用硬质金属弯管沿缸体外侧排布，避开运动部件的行程干涉区域，管路接头处采用球面密封结构，保证低压蒸汽输入时的密封可靠性。曲轴组件采用偏心轴结构，两个连杆轴颈按照V型夹角对应相位布置，保证两组活塞的往复运动能够平稳叠加输出扭矩，输出轴从曲轴箱侧端水平伸出，轴端做滚花销处理，可外接小功率负载做动力演示。安装底座采用厚重的矩形铸铁结构，四个角点预留沉头安装孔，可直接通过螺栓固定在木质或金属台面上，底座与曲轴箱之间设置定位销孔，装配时可快速对齐定位，避免运行过程中出现整机移位。这类小型动力装置主要用于科普教学场景中的动力原理演示，也可作为机械爱好者的桌面陈列藏品，部分同结构装置经过气密性优化后，可接入低压饱和蒸汽实现持续运转，直观展示往复式动力机械的能量转换过程。设计过程中优先考虑了运动部件的干涉校验，所有管路的折弯半径都经过三维运动仿真验证，保证曲轴旋转全行程内，连杆、活塞、阀组拨叉都不会与外置管路、紧固件发生剐蹭；缸体上的调压阀采用细牙螺纹调节结构，顶部设置滚花旋钮，可手动调整进气截止压力，避免缸内压力超出密封件耐受范围。整机的外形尺寸控制在桌面摆放的合理区间内，横向最大尺寸不超过两百毫米，纵向高度控制在一百五十毫米以内，不会占用过多桌面空间；所有外露紧固件都采用内六角圆柱头螺钉，螺钉头部做沉孔处理，保证外表面无突出尖锐结构，日常拿取挪动时不会刮蹭手部或桌面。从结构细节来看，缸体侧面的观察孔采用透明耐高温材质密封，可直观看到活塞往复运动的状态，配气阀的拨叉组件与曲轴正时机构联动，无需额外电控元件即可实现进排气的时序匹配，完全依靠机械结构完成整个工作循环的配气动作。曲轴两端采用滑动轴承支撑，轴承座与曲轴箱一体加工，保证同轴度误差控制在极小范围内，降低运转过程中的摩擦阻力与振动噪声；输出轴端可搭配小型飞轮组件，利用飞轮的转动惯量平稳曲轴的输出转速，避免双缸动力输出的扭矩波动导致运转卡顿。这类小型动力结构的设计难点在于V型夹角的相位匹配与配气管路的布局，既要保证两组缸体的动力输出相位差合理，降低曲轴的受力波动，也要在有限的空间内完成管路排布，同时预留足够的扳手操作空间用于日常拆装维护，所有紧固件的安装位置都经过工具可达性校验，使用标准内六角扳手即可完成全部拆装操作，无需定制专用工具。
